斧头矩阵工装夹具结构设计

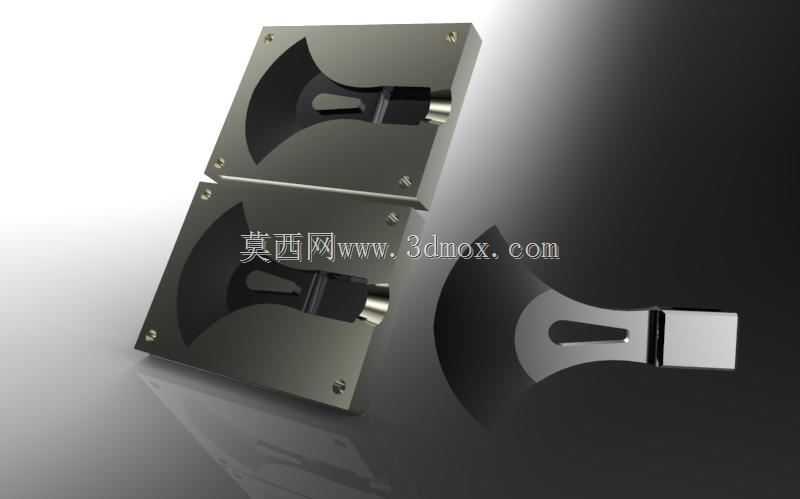

这套斧头矩阵工装主要应用于斧头类五金工件的批量加工场景，在斧头刃口铣削、表面抛光、平面磨削等工序中承担定位夹紧功能，可同时装夹多件斧头毛坯，减少单件装夹的辅助工时，提升批量加工的工序一致性。从结构设计来看，整套工装采用上下对称的分体式基体结构，基体选用45号钢调质处理，表面做发黑防锈处理，基体上开设与斧头轮廓完全贴合的仿形定位槽，定位槽的轮廓公差控制在±0.02mm范围内，能够保证斧头毛坯放入后无多余窜动，避免加工过程中出现工件位移导致的尺寸超差。每个定位槽旁设置内六角锁紧螺钉安装位，螺钉采用M4规格的内六角圆柱头螺钉，锁紧时螺钉端面压合在斧头毛坯的非加工面上，不会损伤工件后续需要处理的外观面，同时每个定位位的压紧力可单独调整，适配不同厚度公差的毛坯件，无需额外调整工装整体结构。安装边界方面，单块工装基体的外形为矩形结构，四周预留四个沉头安装孔，可直接固定在铣床工作台、磨床磁力平台或者抛光机的工装固定板上，沉头孔的位置尺寸符合常规机加工设备的T型槽间距标准，无需额外制作过渡连接板即可完成装夹固定。上下两块基体可拼接使用，也可单独固定在设备台面上，拼接时通过基体侧边的定位销完成对位，拼接后整体平面度控制在0.01mm以内，保证多件工件装夹后的加工基准统一。设计过程中重点考虑了排屑空间，定位槽的深度比斧头毛坯的厚度小1mm，加工产生的铁屑可顺着槽边的间隙排出，不会堆积在定位槽内影响工件的定位精度，同时基体的边角做了C2倒角处理，避免操作人员上下料时被锐边划伤。在实际使用场景中，这套工装可适配不同规格的斧头加工，只需更换对应仿形槽的基体模块即可，无需更换整套工装的安装底座，能够降低多规格产品生产的工装投入成本，同时矩阵式排布的定位位可让加工刀具的走刀路径更短，减少设备的空行程时间，进一步提升加工效率。工装的夹紧力经过校核，在常规铣削、磨削的切削力作用下，工件不会出现松动，同时压紧力不会过大导致斧头毛坯产生变形，保证加工完成后的工件平面度、轮廓度符合图纸要求。
