卧式不锈钢承压储水供水罐体结构

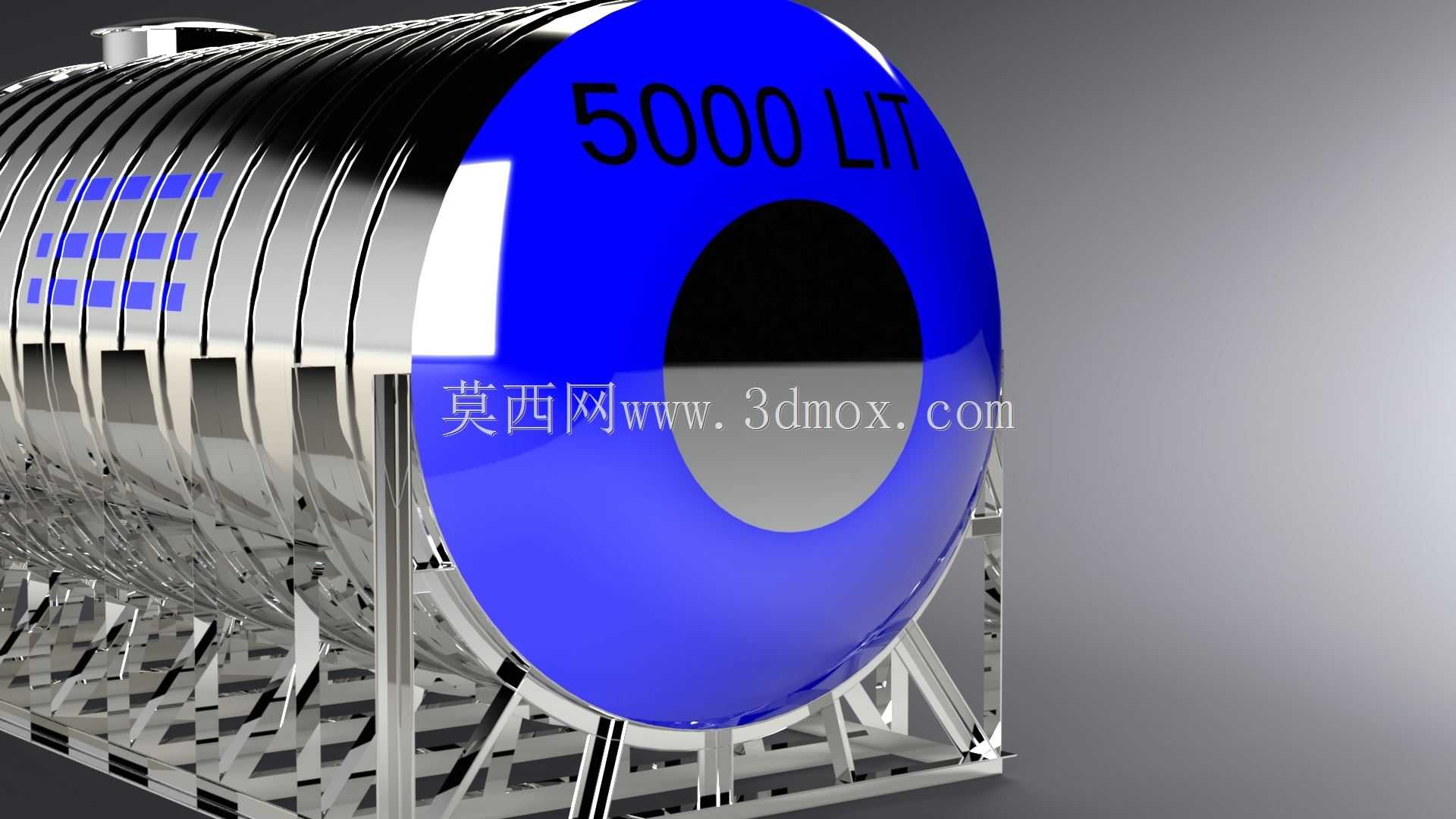

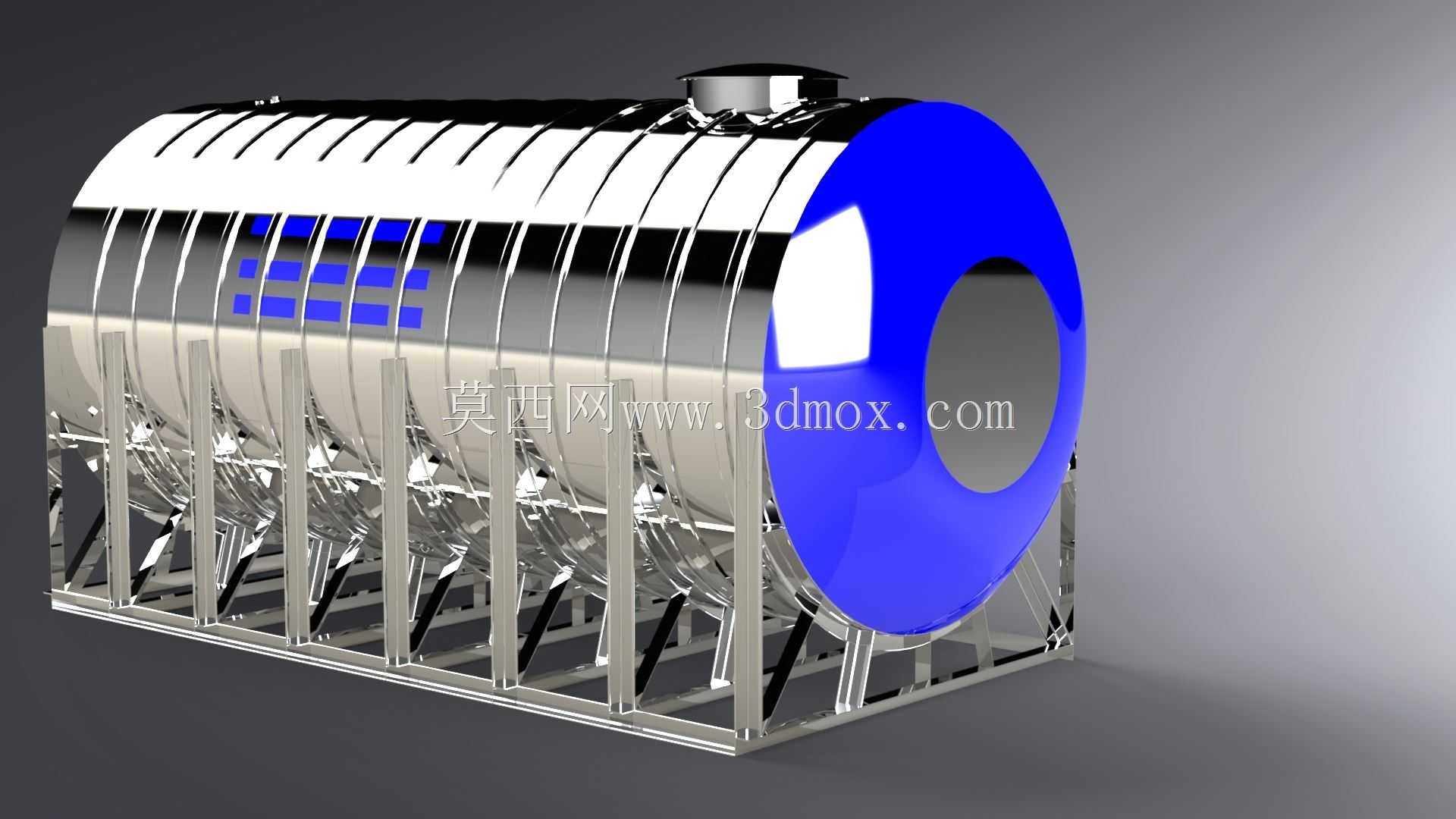

这款卧式不锈钢储水罐体，主要面向民用建筑二次供水、工业生产循环水储配、净水处理系统中转储水等场景使用，区别于立式储罐，卧式结构的重心更低，对安装场地的地面承重均匀性要求更宽松，适合布置在层高受限的地下设备间、厂区架空平台或者户外露天安装点位。从结构设计来看，罐体主体采用食品级不锈钢板材卷制焊接成型，筒身外侧设置多道环形加强筋，既可以抵消内部储水带来的径向胀力，也能降低薄壁板材在加工、运输过程中出现的形变概率，罐体两端采用冲压成型的椭圆形封头，相比平盖封头受力分布更均匀，承压能力更强，其中一端封头预留了大尺寸检修人孔，方便后期运维人员进入罐体内部清理水垢、检查内壁腐蚀情况。罐体底部配套的型钢焊接支架，是整个结构的承重核心，支架的纵梁与罐体底部的鞍式支撑座贴合焊接，斜向支撑筋均匀分布在每道环形加强筋对应的位置，将罐体满载时的重量均匀传导到安装基础上，避免局部应力集中导致的焊缝开裂问题。设计过程中优先考虑了安装边界的适配性，罐体的整体长度、直径比例经过优化，既保证了额定储水容积，也能适配常规宽度的设备运输通道，不需要额外拆分罐体就能完成进场安装，罐体顶部预留的接口可以根据实际使用需求对接进水管、溢流管、呼吸阀以及液位检测装置，侧面下部预留的出水接口可以对接供水泵组或者后续处理设备，筒身外侧的抛光处理不仅能提升户外使用时的耐锈蚀能力，也方便日常清洁维护。这类储水罐体在实际选型时，需要结合安装场地的承重能力、进出水管路的布置高度、日常维护的操作空间来确认安装尺寸，支架底部预留的地脚螺栓孔可以直接与混凝土基础固定，不需要额外制作转接底座，罐体的承压设计可以满足常规市政供水压力下的直连进水需求，不需要额外增设减压缓冲装置，整体结构没有复杂的运动部件，后期维护成本较低，适合作为供水系统、水处理系统中的核心储水单元使用，建模过程中对焊缝、加强筋、支架连接节点的细节做了还原，能直接用于设备布置方案的可视化展示、安装指导动画制作以及结构受力校核的参考。
