摩托车发动机曲柄连杆曲轴结构

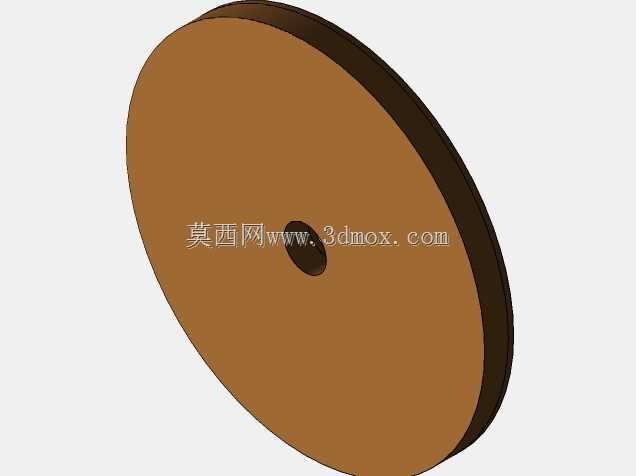

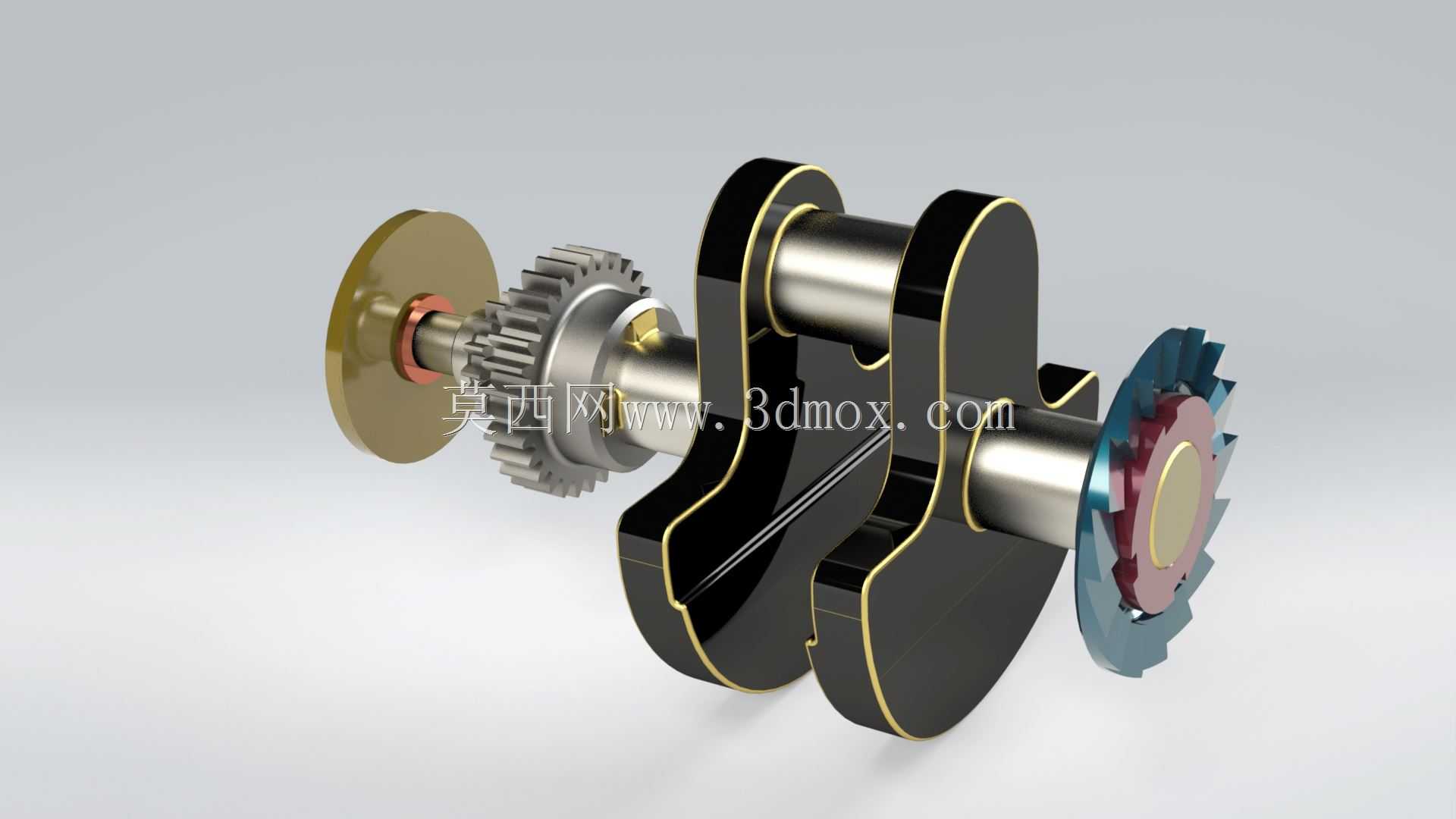

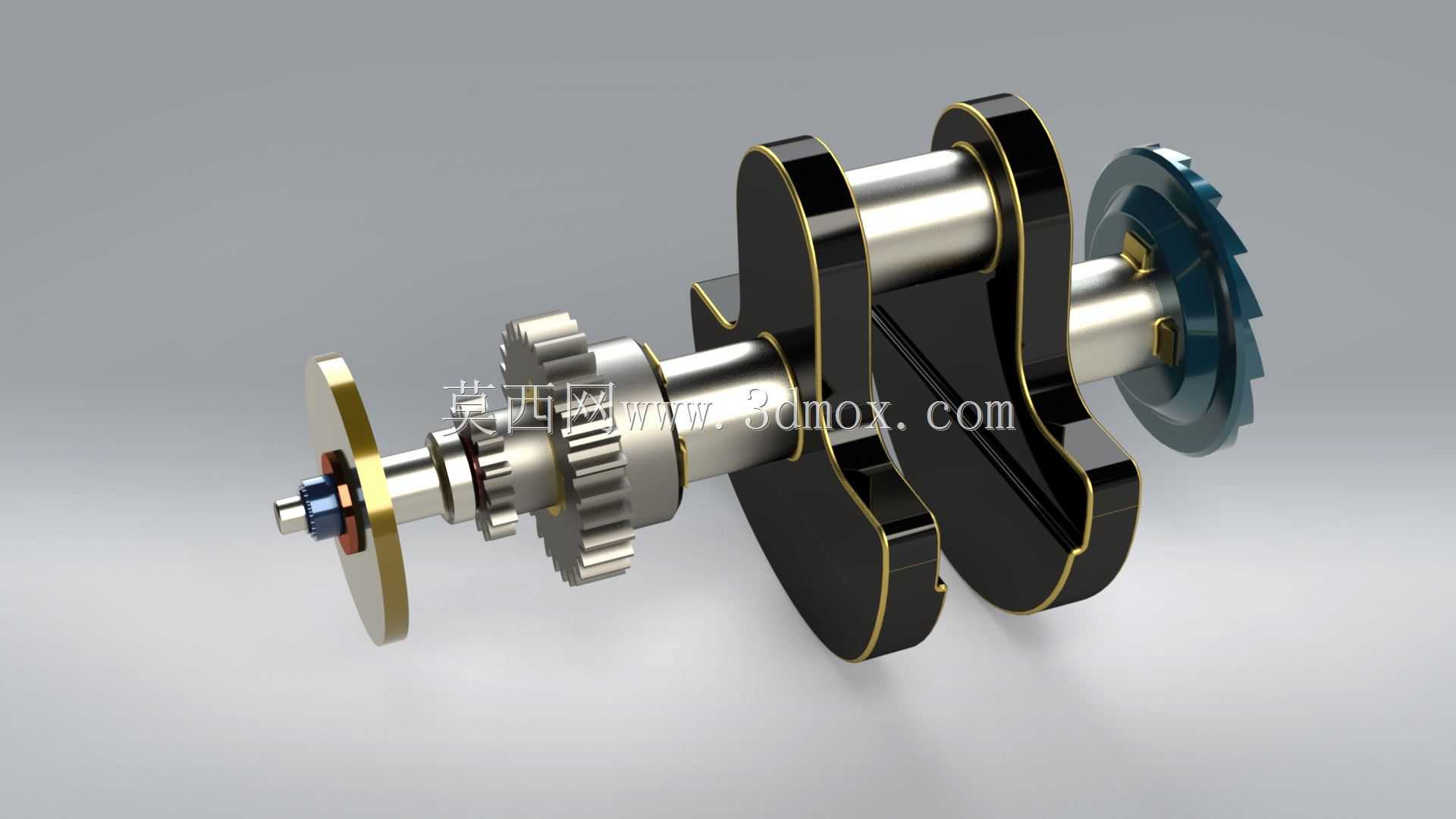

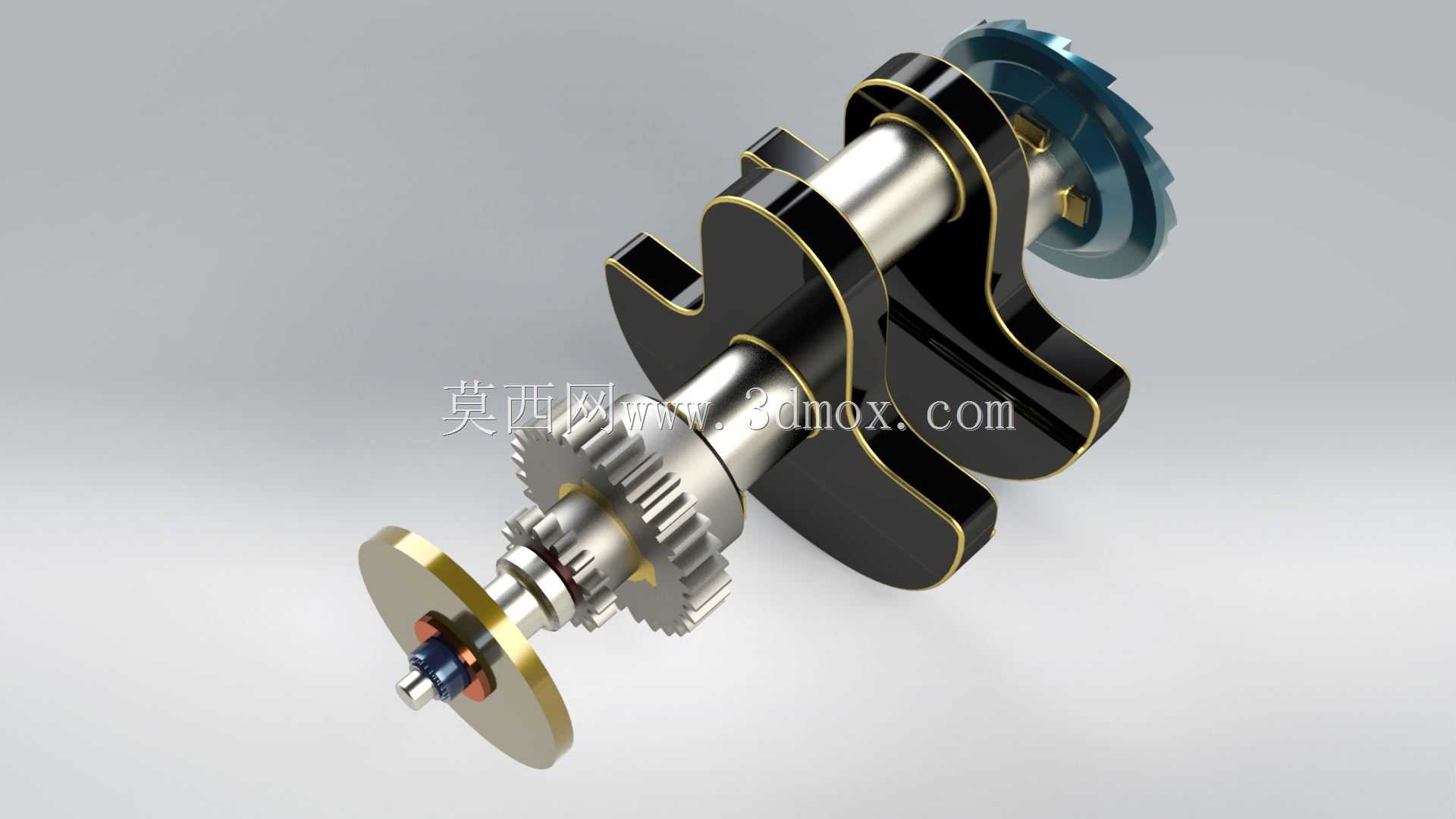

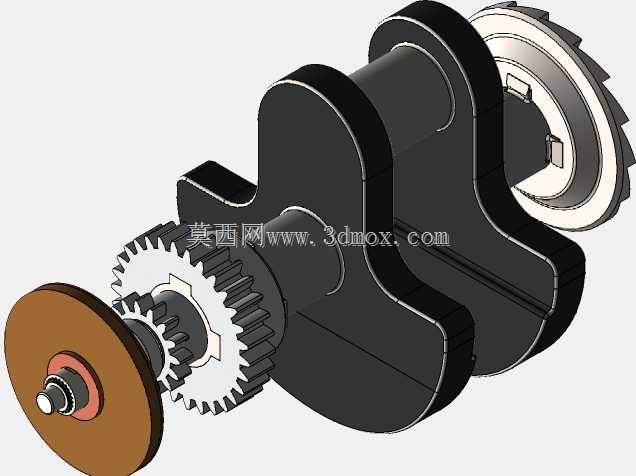

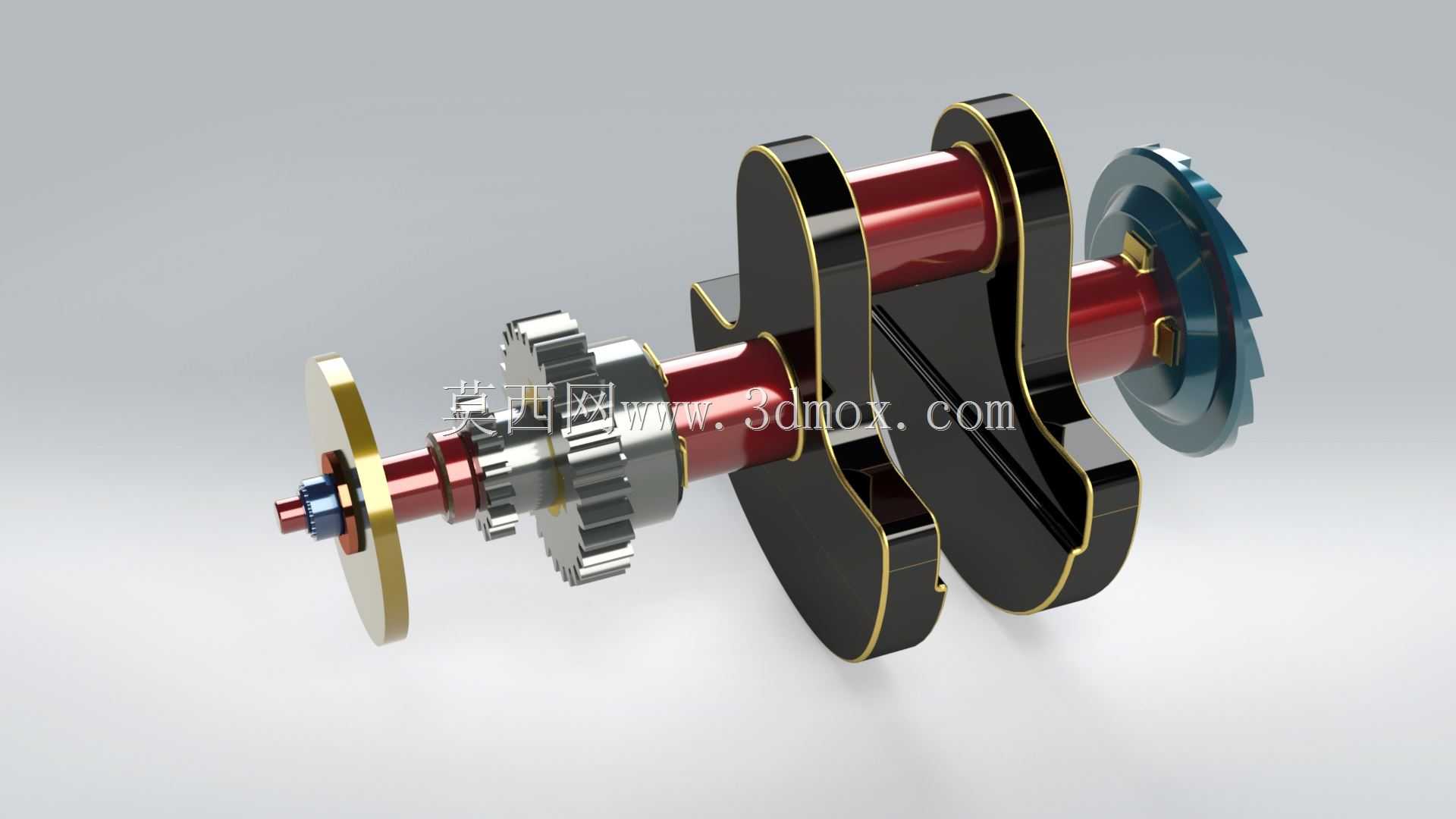

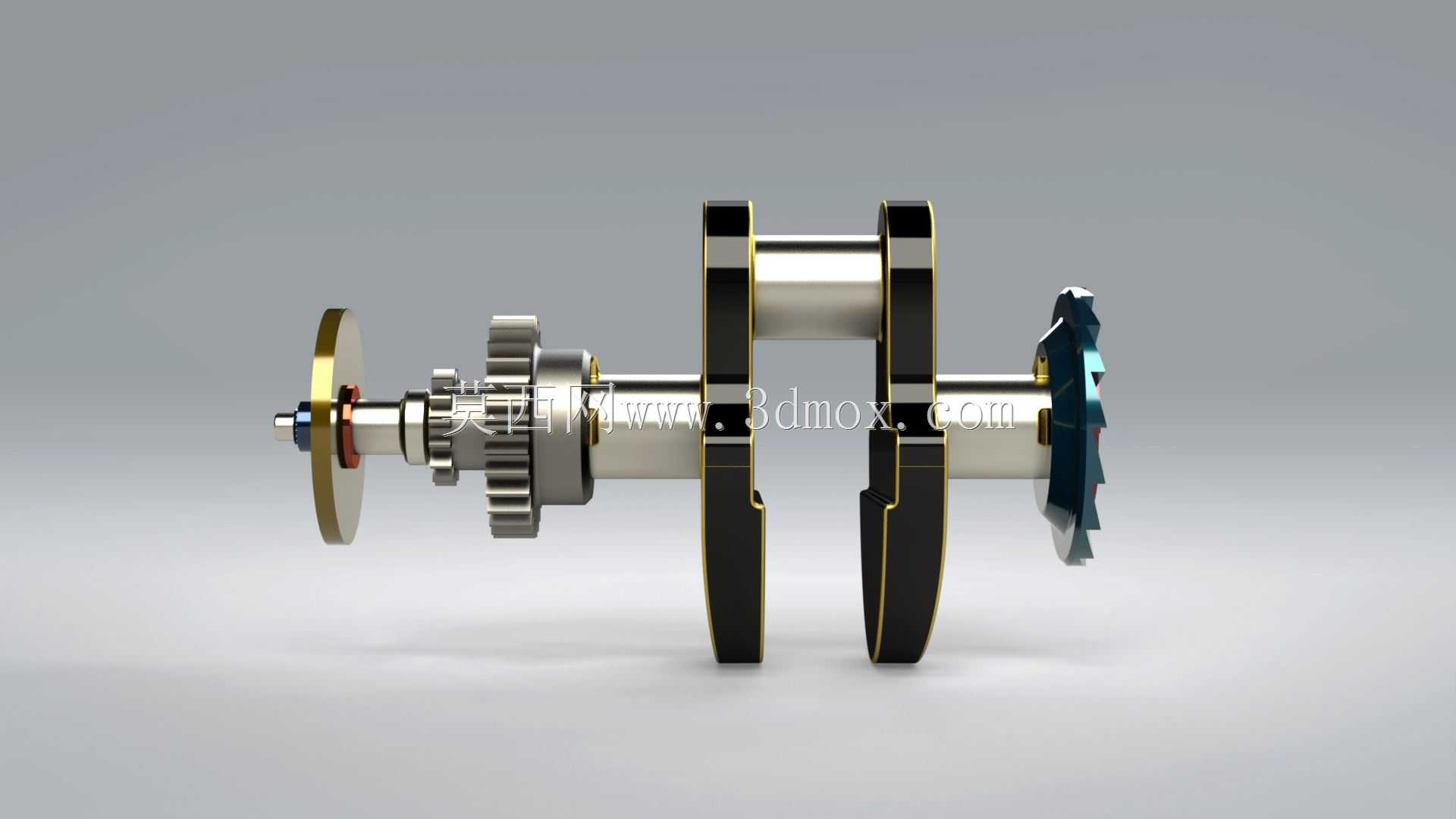

这款曲轴是单缸摩托车动力总成里的核心回转部件，日常在小排量通勤摩托、越野弯梁车的动力舱内承担核心动力转换作用，能把活塞往复直线运动产生的推力，通过曲柄结构转化为旋转扭矩输出给传动系统，最终驱动后轮实现车辆行进。从结构设计来看，整体采用双曲柄臂对称布局，主轴颈与连杆轴颈的偏心距经过严格匹配，对应常见125-150cc排量单缸机型的活塞行程参数，装配时需要保证两端主轴颈的同轴度公差控制在0.02mm以内，避免高速运转时出现异常抖动。曲轴输入端集成了正时驱动齿轮，用来配合配气机构的凸轮轴传动，输出端则预留了初级传动齿轮的安装定位面，和离合器总成的主动齿轮直接啮合，动力传递路径紧凑，能减少不必要的传动损耗。曲柄臂外侧做了加厚的配重结构，配重块的轮廓经过动平衡校准，抵消活塞连杆组往复运动产生的一阶惯性力，让发动机在常用的3000-8000转转速区间运转更平稳，降低整车的振动反馈。安装边界上，两端主轴颈的直径适配主流机型的曲轴轴承座尺寸，轴向定位台阶的宽度和箱体轴承位的安装间隙预留了0.1-0.2mm的热膨胀余量，避免发动机工作温度升高后出现轴颈卡滞的问题。连杆轴颈表面做了硬化处理，粗糙度达到Ra0.8以下，和轴瓦配合时能形成稳定的油膜，减少长期运转的磨损量。设计过程中需要重点校核曲柄臂和轴颈过渡位置的圆角应力，这个区域是曲轴受力最集中的部位，圆角半径过小容易在交变载荷下出现疲劳断裂，因此过渡圆角统一采用R2的平滑过渡，同时在结构上避免出现直角突变的截面。曲轴端部的油封安装位设计了对应的挡油台阶，防止发动机舱内的润滑油从轴端渗漏，同时外侧的定位销孔用来匹配磁电机转子的安装，保证点火正时的定位精度。实际装车场景中，这款曲轴需要和对应的连杆、活塞组件做分组配重匹配，整套运动部件的重量差控制在5g以内，才能保证高速运转的稳定性，避免出现发动机异响、动力输出不顺畅的问题。
