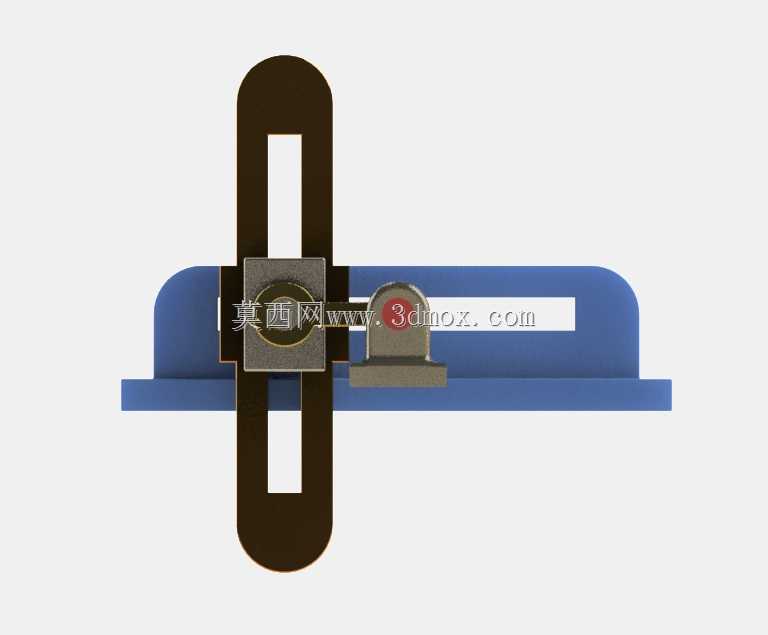

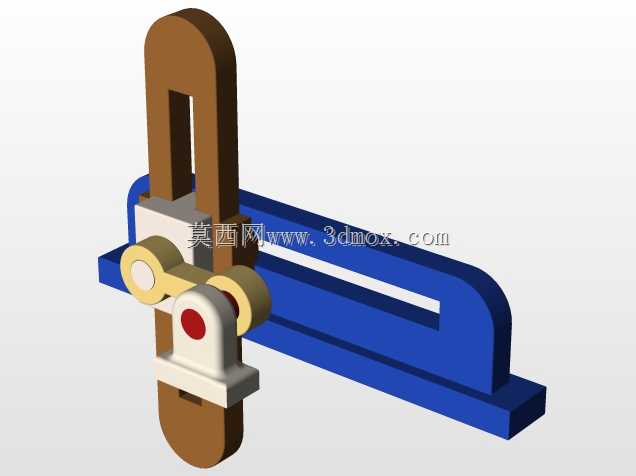

对心式曲柄滑块传动机构结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:247526
  • 对心式曲柄滑块传动机构结构设计
  • 对心式曲柄滑块传动机构结构设计
  • 对心式曲柄滑块传动机构结构设计
  • 对心式曲柄滑块传动机构结构设计
  • 对心式曲柄滑块传动机构结构设计
  • 对心式曲柄滑块传动机构结构设计
  • 对心式曲柄滑块传动机构结构设计
  • 对心式曲柄滑块传动机构结构设计

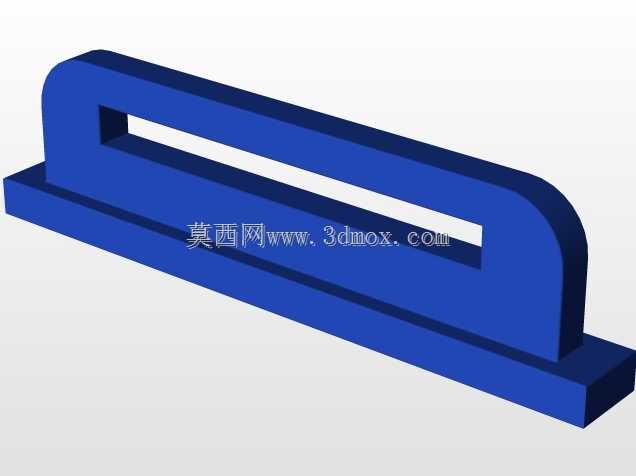

这套曲柄滑块传动结构,是机械传动领域应用极广的运动转换单元,核心作用是将曲柄的连续回转运动转化为滑块的直线往复运动,也可反向将滑块的直线往复输入转化为曲柄的回转输出,在各类通用机械、自动化生产线、轻工加工设备中都能见到这类结构的衍生变体。从实际应用场景来看,这类对心式曲柄滑块结构常被用在小型冲压设备的进给单元、自动化产线的短行程往复推送工位、活塞式动力设备的运动转换端,部分简易包装设备的横封驱动、纺织机械的导纱往复机构,也会基于这类基础结构做参数适配调整。设计这类结构时,首先要根据实际工况的行程需求确定曲柄的回转半径,对心结构的滑块行程恰好等于两倍曲柄半径,这一参数直接决定了机构的安装边界长度,滑块的导向槽长度需要覆盖全行程并预留两端的缓冲余量,避免滑块运动到极限位置时出现硬碰撞。连杆部分的长度设计需要兼顾传动角要求,传动角过小会导致机构传动效率下降、运动卡滞,通常设计时会保证最小传动角不小于40度,重载工况下还需要进一步放大传动角阈值,降低运动副的磨损速率。这套结构的安装底座采用一体化平直设计,导向滑槽与底座基准面平行度需要严格控制,否则滑块运动过程中会出现侧向憋劲,加速滑动副的磨损,甚至出现运动卡死的问题。滑块与滑槽的配合选用间隙配合,既要保证运动顺滑无卡滞,也要控制配合间隙避免运动过程中出现过大的横向窜动,影响输出端的运动精度。曲柄与连杆的铰接处、连杆与滑块的铰接处都采用销轴连接,销轴需要做表面淬硬处理,提升铰接位置的耐磨性能,长期运行工况下还可以在铰接位置增设油槽,方便定期加注润滑脂降低磨损。从安装边界来看,这类结构的整体宽度由滑块的宽度与两侧安装座的余量决定,高度方向需要预留曲柄回转的完整空间,避免曲柄转动时与底座或其他安装部件发生干涉,输入端的曲柄轴需要伸出底座侧面,方便连接驱动电机或者手动输入组件。实际选型应用时,需要根据负载大小调整各部件的材质与壁厚,轻载高速工况可以选用铝合金材质降低运动惯量,重载工况则需要选用45号钢做调质处理,提升结构整体的刚性与承载能力,避免高速往复运动时部件出现形变影响运动精度。
