平移输送线用可调式侧导向滚轮组件

这类导向滚轮组件主要应用在各类箱式、托盘类物料的平移输送场景中，常见于包装线、物流分拣线、自动化装配线的侧边限位工位，用来避免输送过程中物料偏移、卡滞，保证物料沿预设输送路径平稳行进，替代传统固定式侧挡条，大幅降低输送面与侧边导向件的摩擦阻力，减少物料表面刮伤的概率。

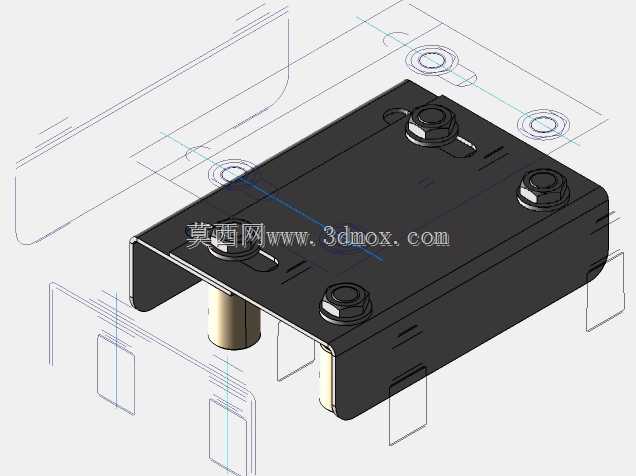

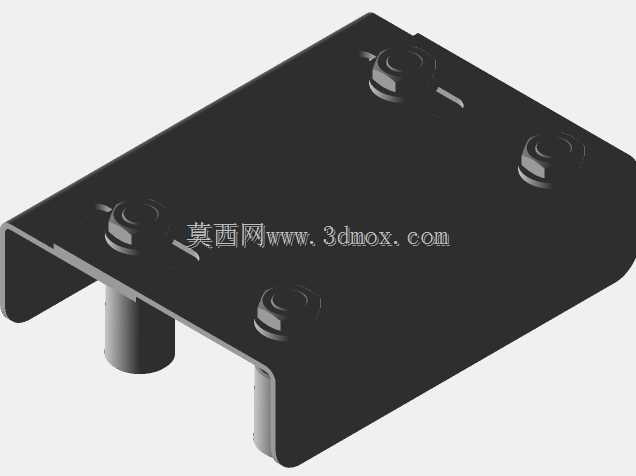

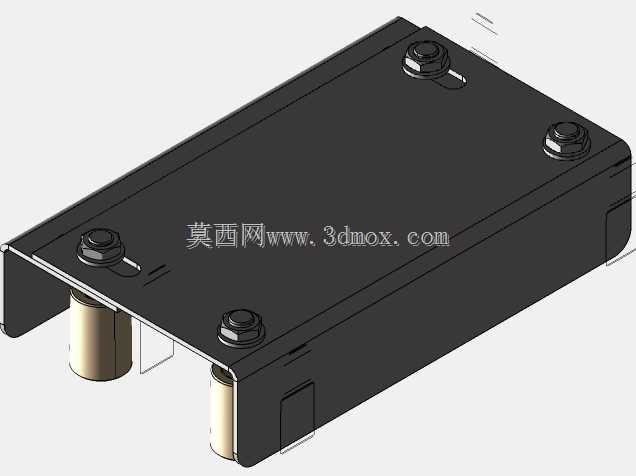

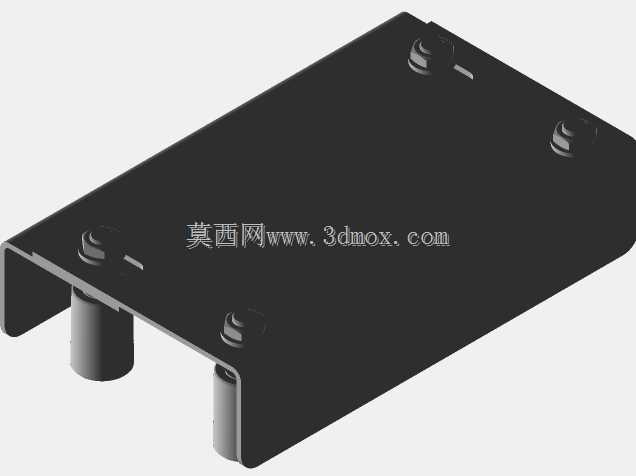

从结构设计来看，组件采用折弯钣金作为安装基座，基座上预留了长条形调节安装孔，安装时可以根据输送物料的实际宽度，灵活调整滚轮组件的伸出位置，适配不同宽度规格的物料导向需求，不需要重新加工安装孔位，现场调试的灵活度很高。基座上固定的导向滚轮采用耐磨非金属材质制作，滚轮通过螺栓组件与钣金基座连接，滚轮可以绕安装轴自由转动，当物料侧边接触滚轮时，滚轮随物料行进方向转动，将滑动摩擦转化为滚动摩擦，既降低了输送设备的运行阻力，也能避免硬质金属导向件刮花物料外包装或工件表面。

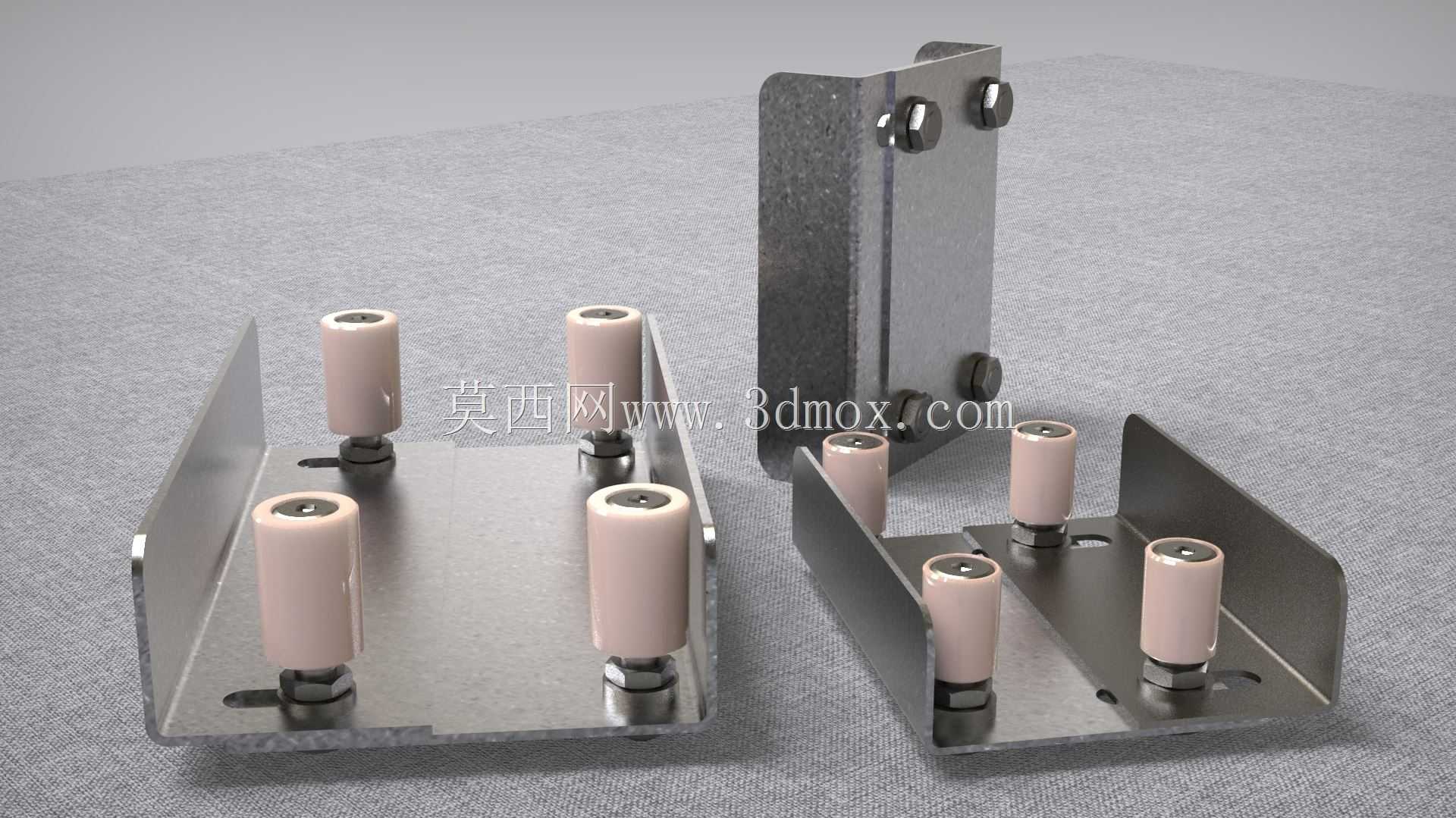

不同规格的导向板组件适配不同的安装空间需求，小尺寸双滚轮、四滚轮结构适合窄幅输送线的侧边导向，大尺寸多滚轮结构适合重载、大尺寸托盘的输送导向场景，立式安装的单排滚轮组件则可以用在输送线的转角位置，辅助物料平稳完成转向过渡。安装时只需要将钣金基座通过螺栓固定在输送线的侧边型材支架上，调整好滚轮的伸出位置后锁紧固定螺栓即可，不需要复杂的配装工序，后期维护时如果滚轮出现磨损，只需要松开滚轮的固定轴螺栓即可单独更换滚轮，不需要整体更换整个导向组件，维护成本很低。

设计过程中需要重点考虑滚轮的安装高度与输送面的高度差，保证滚轮的接触位置处于物料的重心高度区间，避免导向力偏斜导致物料倾翻，同时钣金基座的折弯边做了圆角处理，避免安装调试过程中划伤操作人员，基座的板材厚度根据承载需求选型，常规轻载输送场景采用1.5-2mm厚度的冷轧钢板制作即可满足刚性需求，重载场景可以适当增加板材厚度或者在折弯处增加加强筋结构，避免长期受侧向力导致基座变形，影响导向精度。滚轮的安装轴采用带防松结构的螺栓组件，避免设备长期运行产生的震动导致螺栓松动，出现滚轮脱落的故障。
