内螺纹式软空气分配管路接头结构

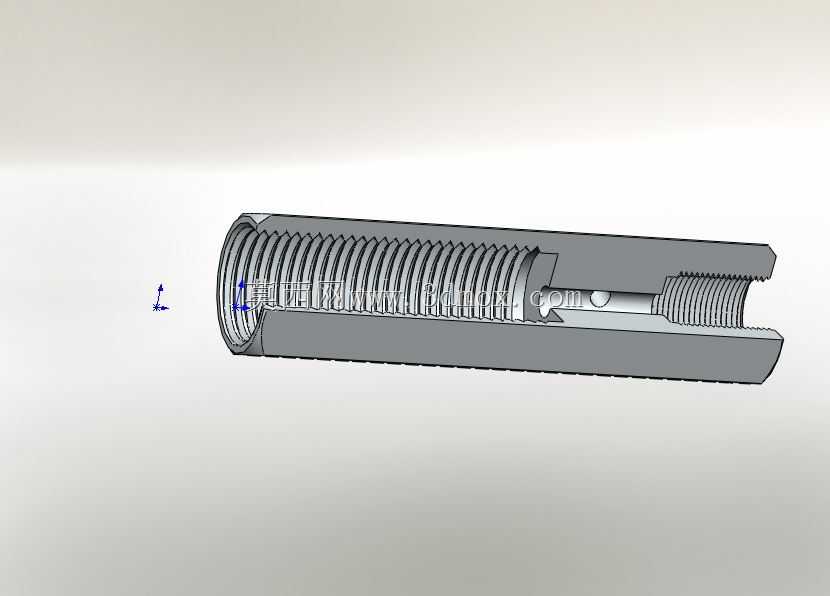

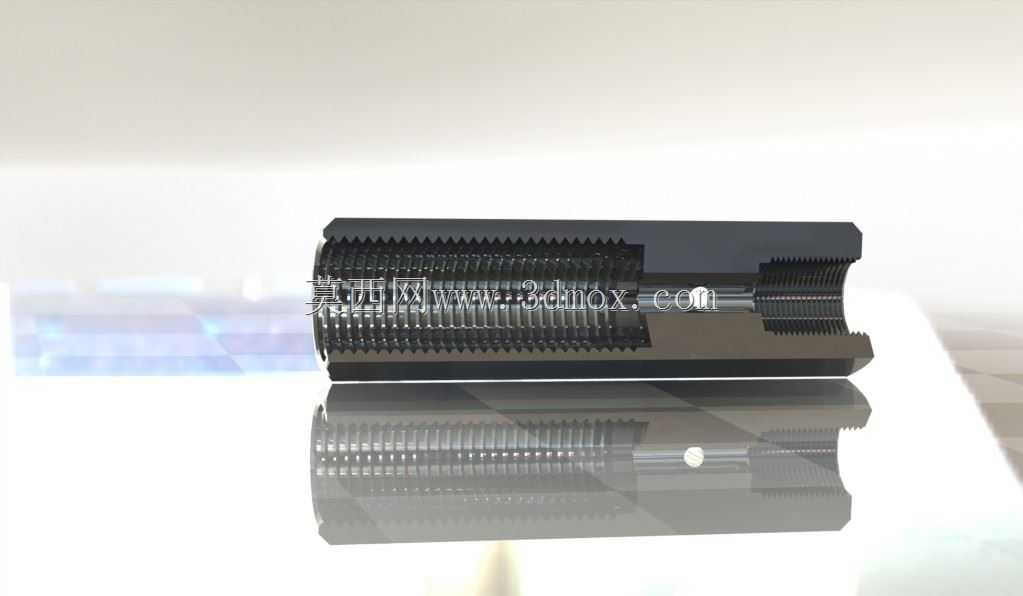

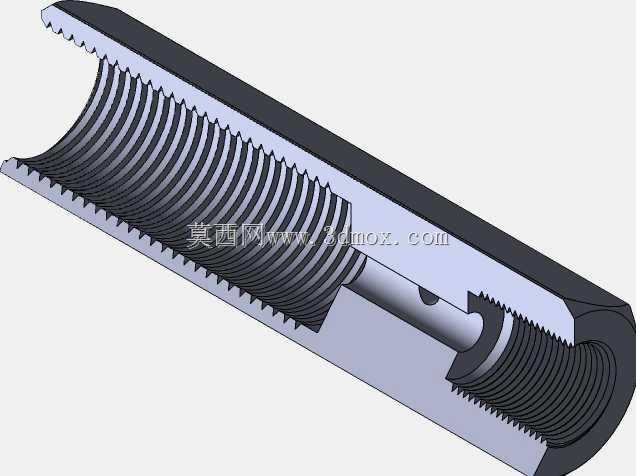

这款软空气分配结构主要面向低压气动输送场景设计，常见于小型气动设备的支路气路排布、实验室气路终端分流、小型自动化产线的气动执行件供气支路中，用来将单路输入的压缩空气稳定分配至多个下游用气点位，避免多管路直接对接主气路带来的排布杂乱、密封点过多的问题。从结构剖面能看到，整体采用长筒式外形设计，两端均加工有标准内螺纹接口，可直接对接同规格的气动软管或硬管接头，无需额外加装过渡转接头，筒身内部做了阶梯式流道设计，进气端的大内径流道用来降低输入气流的沿程阻力，靠近出气端的位置设置了限流凸台与内置钢珠定位结构，可在接入不同支路时平衡各出气口的压力，避免单路用气量过大时其他支路出现气压骤降的情况。设计阶段优先考虑了安装边界的适配性，整体外圆柱面没有突出的凸缘或外置结构，可直接嵌入设备的安装面板孔位，也可通过两端螺纹对接固定在管路中间，不需要额外设计安装支架，适配狭小空间内的气路排布需求。内部流道的转角位置全部做了圆弧过渡处理，没有直角突变结构，能减少压缩空气输送过程中的湍流损耗，同时降低气流高速通过时产生的气动噪音，适合对噪音控制有要求的桌面级气动设备使用。两端的内螺纹加工精度按照气动密封的常规要求设计，配合生料带或密封垫圈即可实现可靠密封，额定工作压力覆盖常规小型气动系统的0.2-0.8MPa区间，筒身壁厚经过强度校核，可承受短时1.2MPa的气压冲击而不出现变形或开裂。内置的钢珠定位结构可配合下游的快插接头实现快速插拔，日常维护更换支路管路时不需要关闭整个气路的总阀，仅需操作对应支路的接头即可完成拆装，大幅降低设备维护的停机时间。整体结构没有易损的活动部件，长期使用过程中仅需定期检查两端螺纹的密封状态即可，不需要额外的润滑维护，适配多数工业场景下的免维护气动配件使用需求。
