小型隔膜式压力开关结构设计

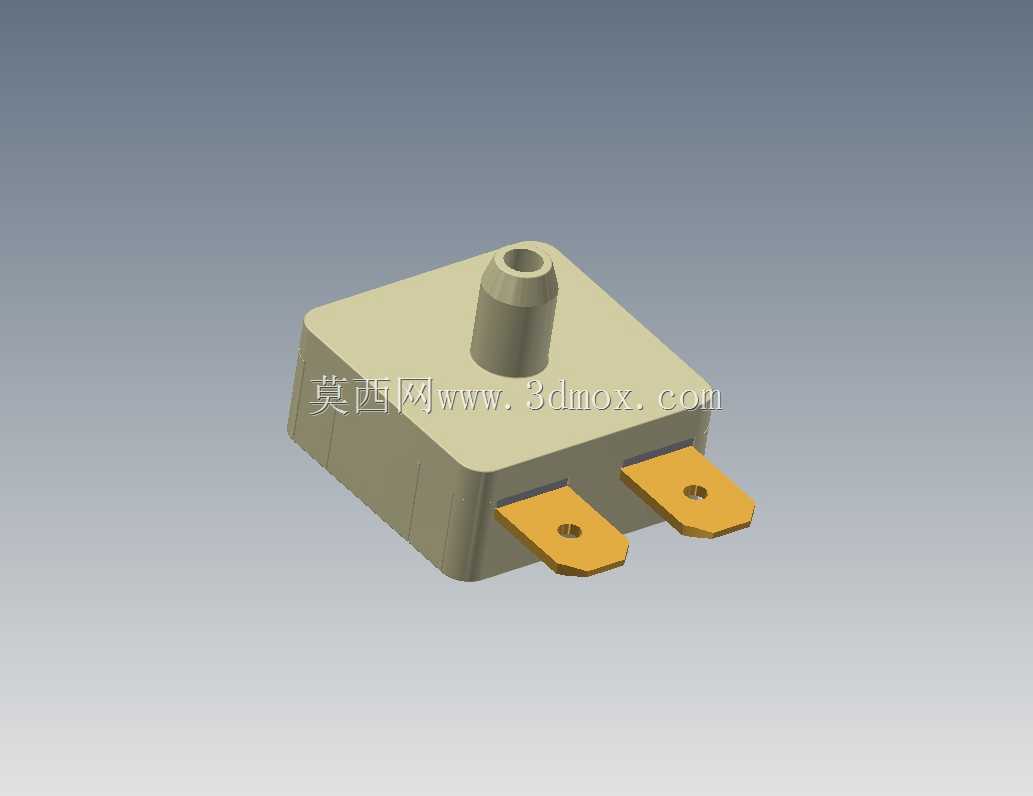

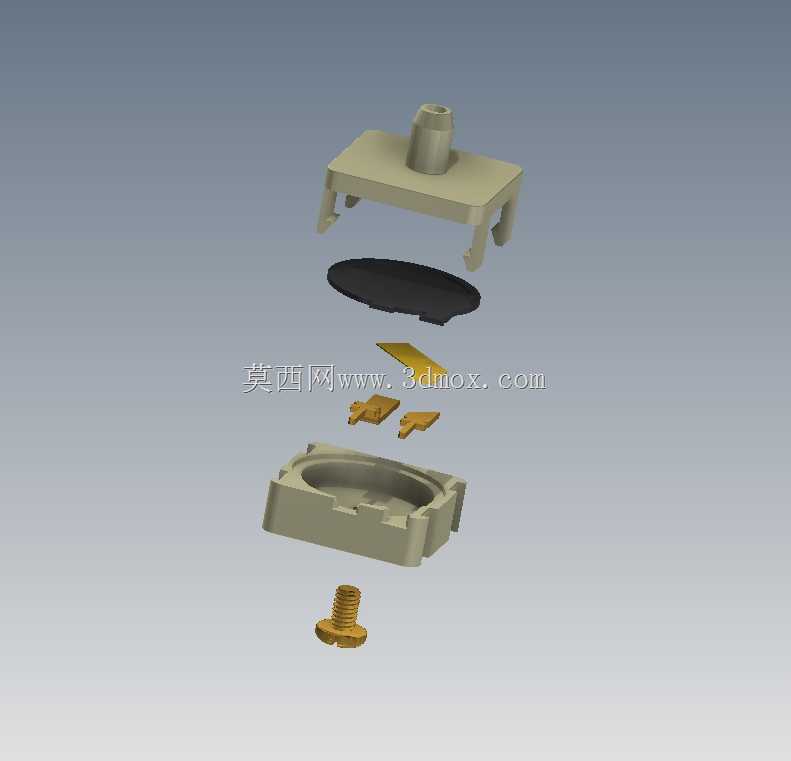

这款小型压力开关的整体外廓尺寸控制在16×16×7mm区间，未将管接结构整合在主体壳体上，设计阶段预留了相对面的管接位置改造空间，可根据实际气路、液路的安装需求调整接管方位，适配真空工况下的压力触发逻辑调整。整套结构拆分后共7组独立组件，各部件的装配间隙经过反复校核，隔膜边缘与壳体卡槽的配合公差控制在0.05mm以内，避免压力传导过程中出现介质泄漏问题。

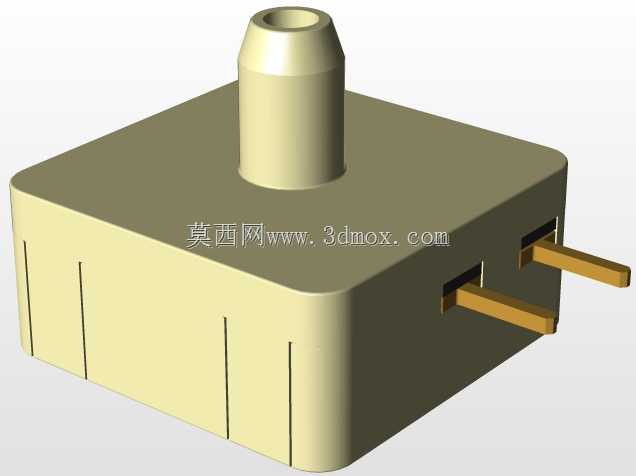

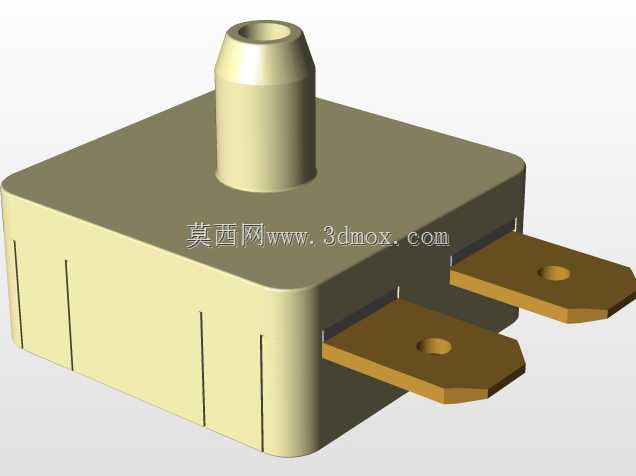

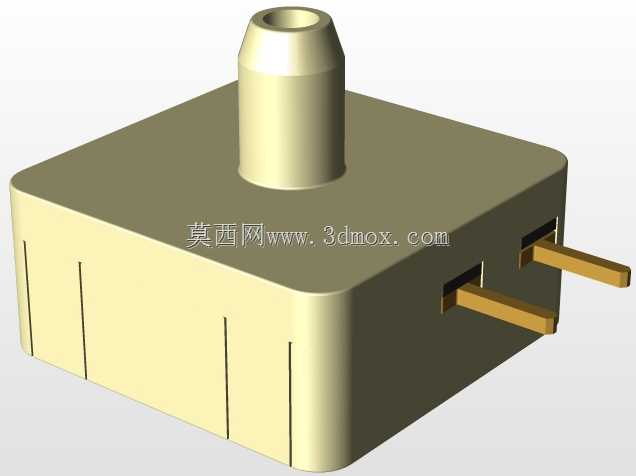

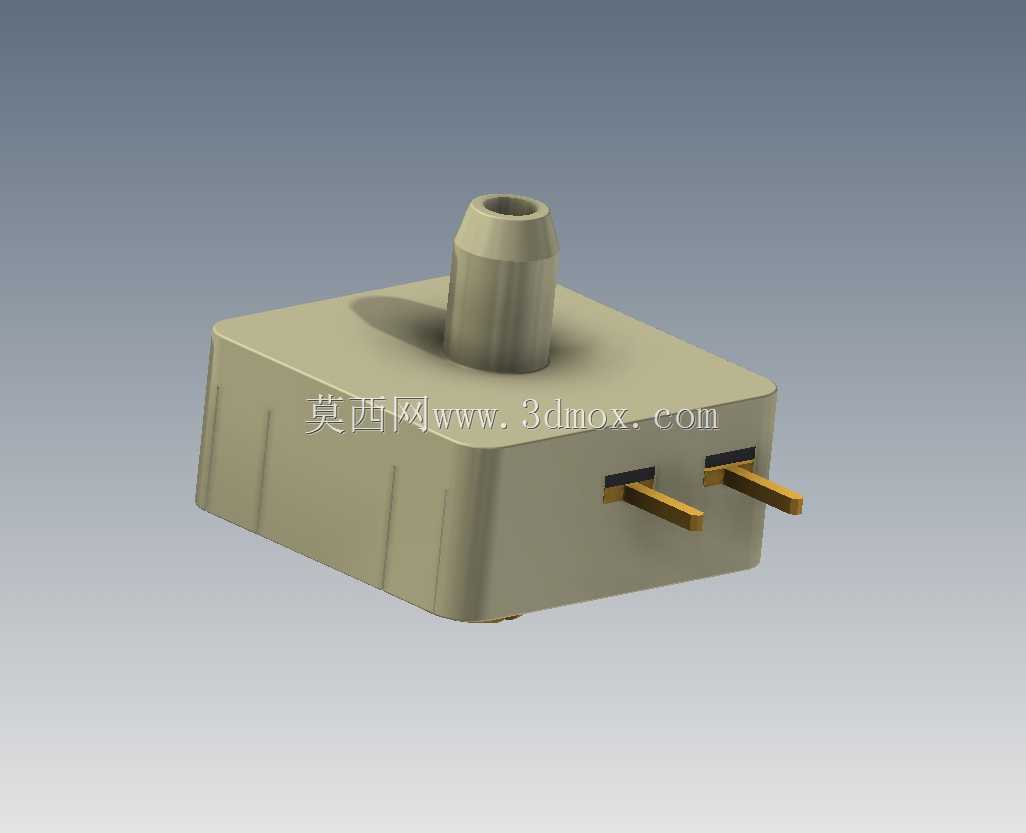

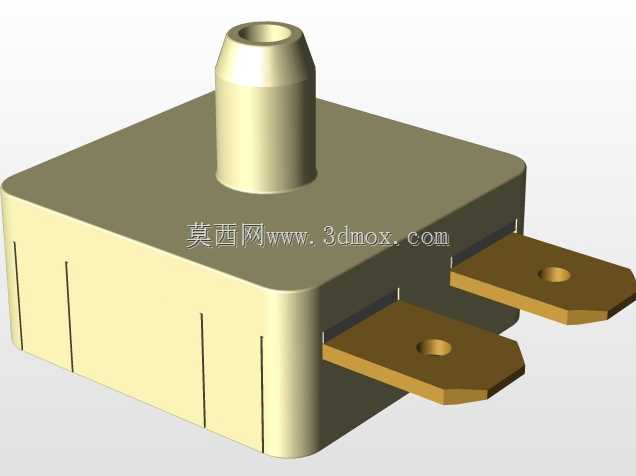

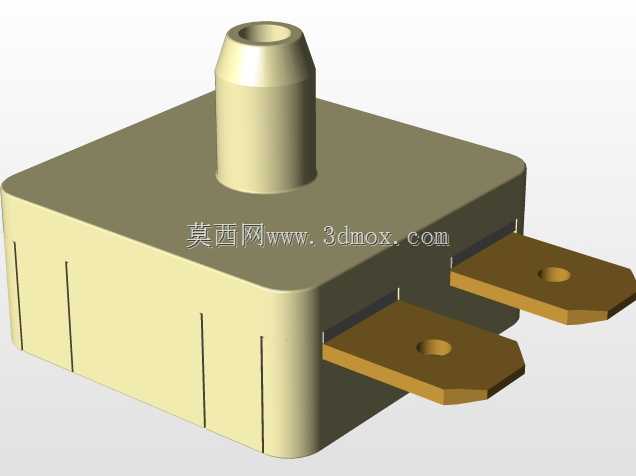

从实际应用场景来看，这类微型压力开关多用于小型气动执行机构的回路保护、便携医疗设备的负压检测、小型家电的气路压力反馈场景，相比大尺寸工业级压力开关，它的安装占用空间更小，能适配内部结构紧凑的终端设备。设计过程中针对两种安装场景做了结构区分，一种版本预留了PC板安装的插装管脚，可直接过波峰焊焊接在控制电路板上，省去额外的接线固定工序；另一种版本配置了5×4规格的快接接头，可直接与对应外径的气路软管插接，无需额外配置转接头。

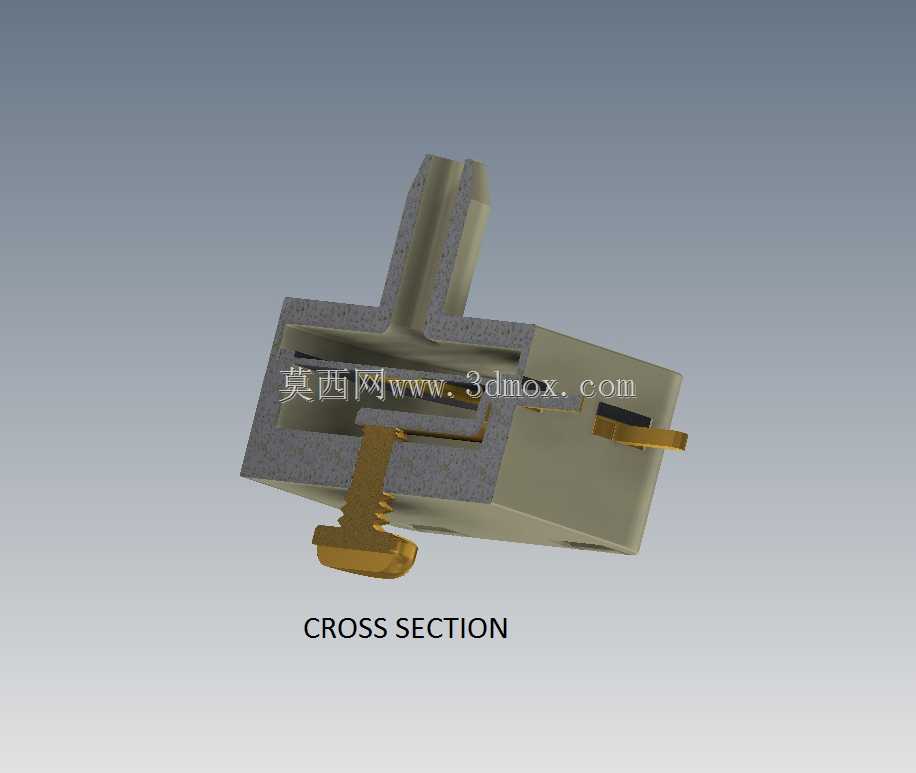

结构设计上采用隔膜式压力感应逻辑，当被测介质压力达到设定阈值时，隔膜产生形变推动内部的触片组件动作，实现电路的通断切换。需要注意的是，隔膜的材质选型、厚度参数以及触点的接触行程，需要根据实际使用的压力触发阈值做针对性调整，当前结构仅提供基础的装配框架，若要满足特定压力点的触发精度要求，需要结合实际工况对隔膜弹性模量、触点预压量做匹配调校，隔膜材料需兼顾硬度与弹性要求，既要保证压力传导的线性度，也要避免长期往复形变出现疲劳失效。

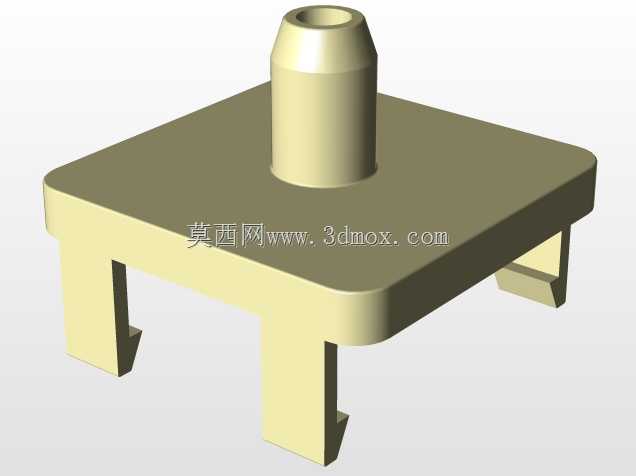

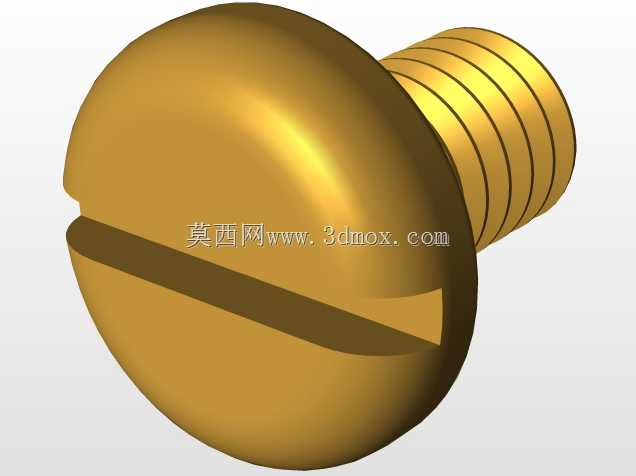

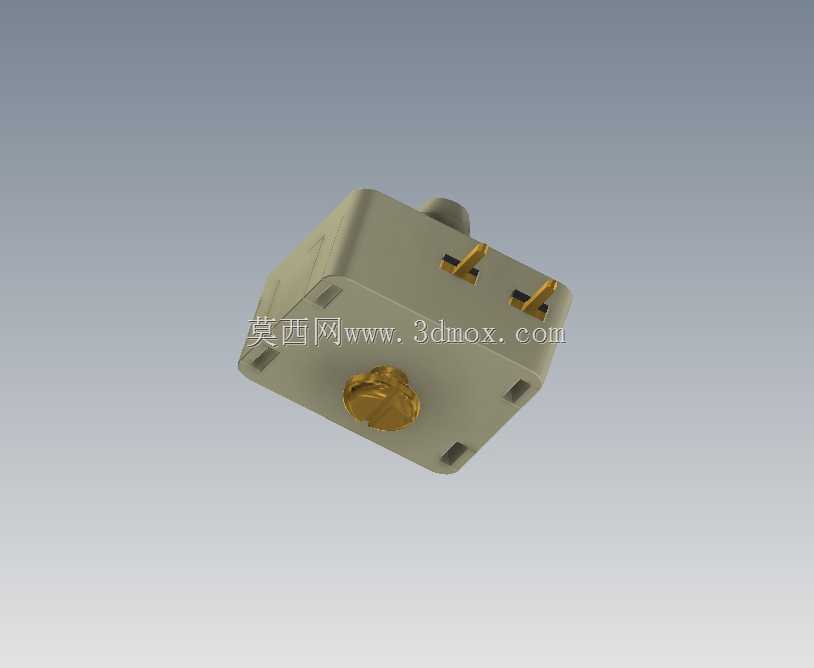

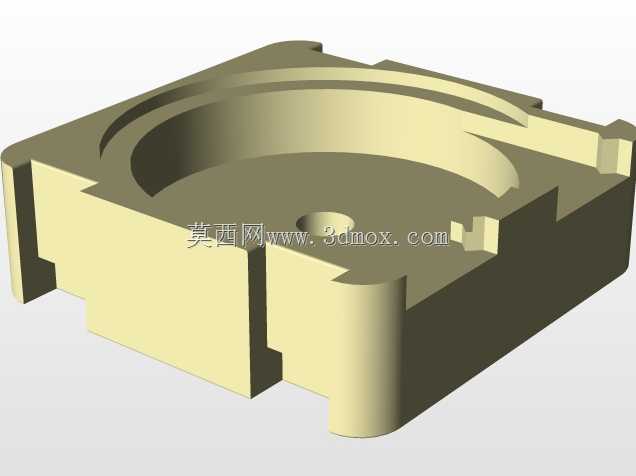

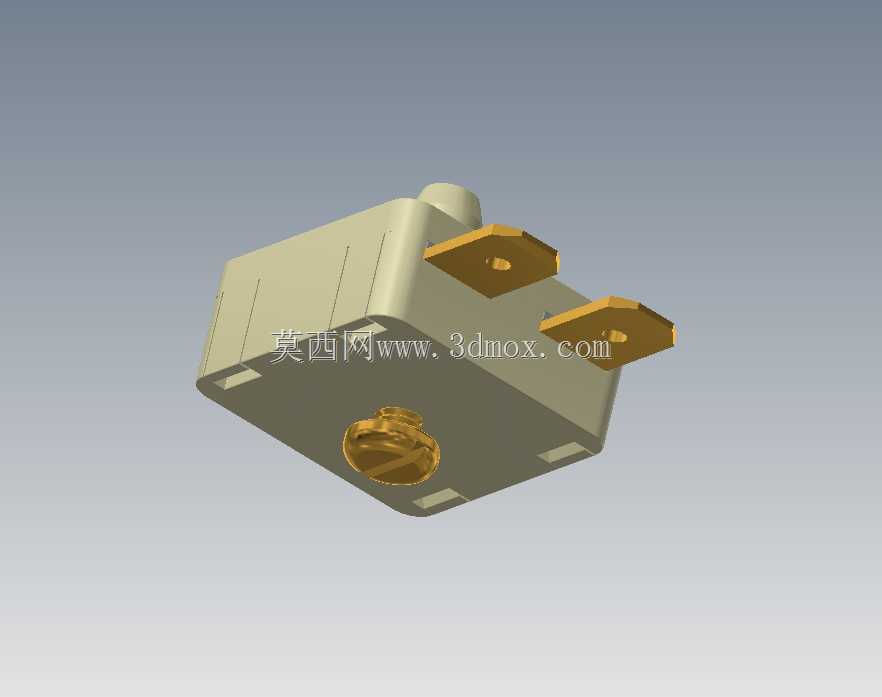

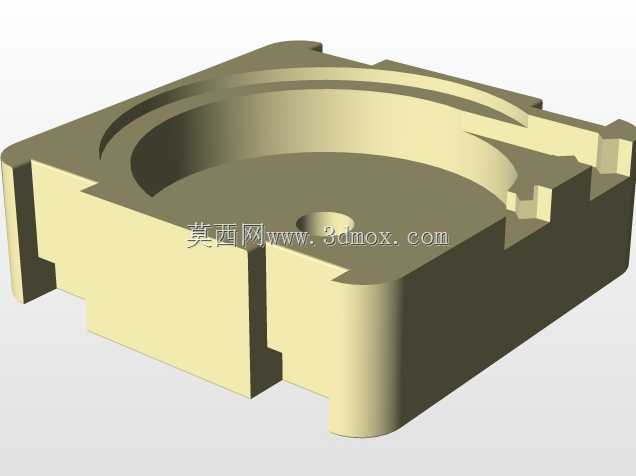

管接部位的尺寸参考了常规微型气路接头的通用规格，可直接适配市面上多数同规格的快插接头，安装边界上需要预留至少2mm的周边操作空间，方便管路插拔与接线作业，壳体采用卡扣式装配结构，上下壳体通过周边的卡扣结构压合固定，中间的密封隔膜被压紧在上下壳体的密封槽内，无需额外涂胶即可实现基础密封，装配工序简单，适合批量自动化组装。内部的导电触片采用冲压成型的铜质零件，表面做镀锡处理提升抗氧化能力，触点位置的接触压力经过校核，保证长期通断过程中不会出现接触不良的问题，底部的锁紧螺丝用于固定触片组件与接线端，避免振动工况下组件移位导致参数漂移。
