可移动小型冷却测试设备结构设计

　　这款可移动小型冷却测试设备，主要面向实验室小批量试样冷却、产线工位局部温控、小型元器件测试环节的温度调控需求设计，区别于大型工业冷却机组的大体积、高功耗特性，该设备将制冷循环组件、储液单元、测试操作区整合为一体化立式结构，底部配置万向脚轮，可在不同工位间灵活转运，适配多场景临时冷却测试的使用需求。

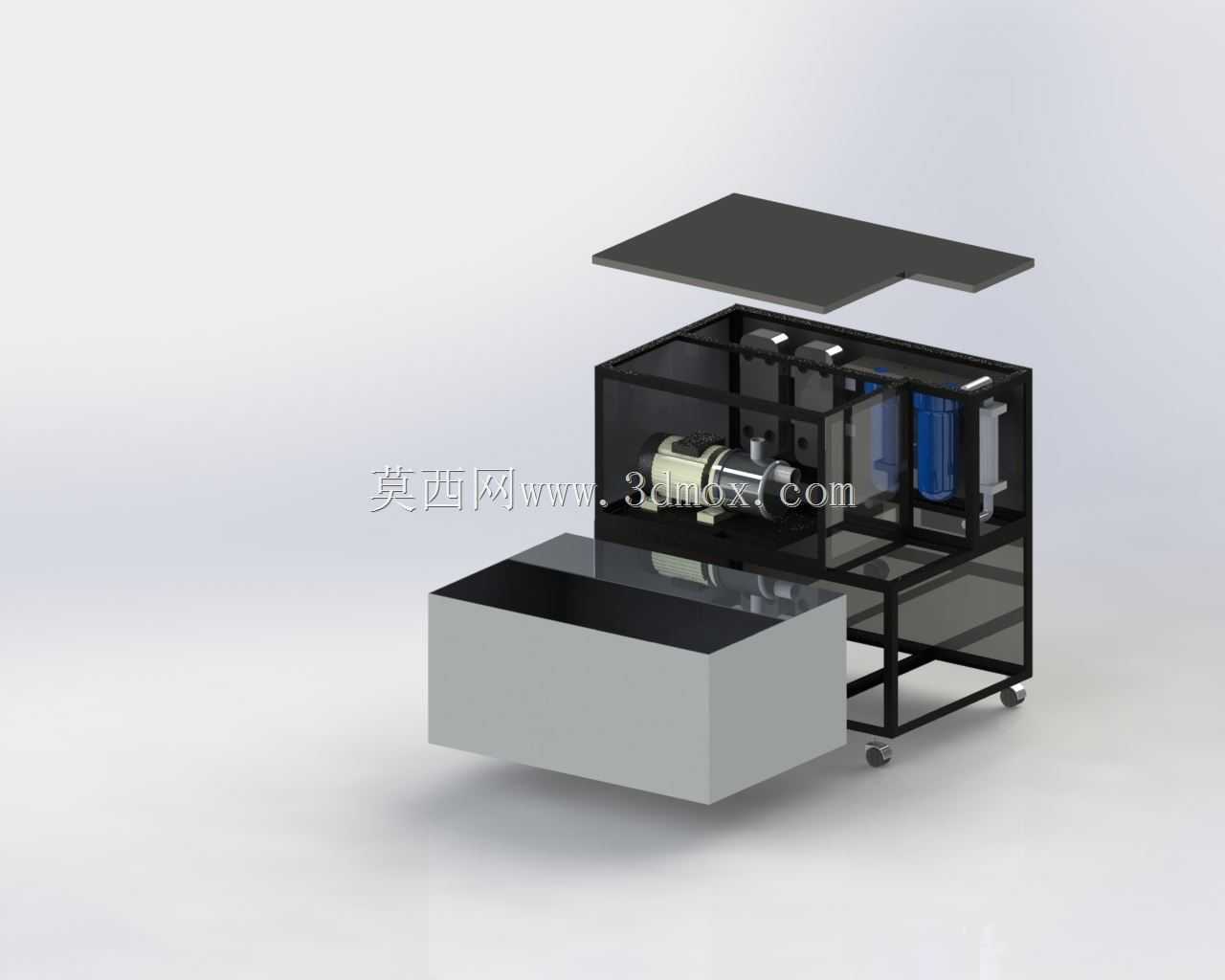

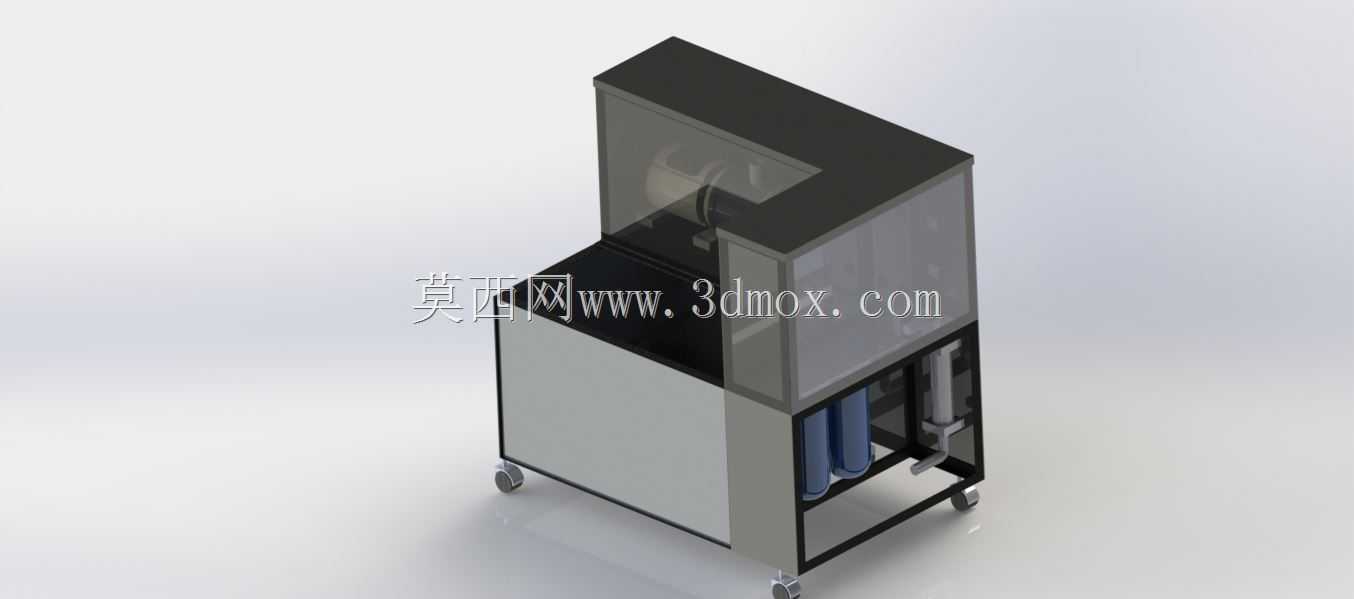

　　从结构布局来看，设备采用上下分区的设计逻辑，下部为封闭的功能舱段，内置制冷核心组件、过滤单元、循环管路与储液结构，侧面预留管路检修快拆口，日常维护无需完全拆解整机外壳，可通过侧方盖板快速更换过滤元件、排查管路渗漏问题；上部为半开放操作区，配置透明防护围挡，既可以阻隔测试过程中冷却液飞溅，也能让操作人员直观观察测试工位的灯组工作状态，围挡采用半嵌式安装结构，与下部框架通过卡扣连接，拆卸后可拓展操作区的容纳尺寸，适配不同规格的测试工件。

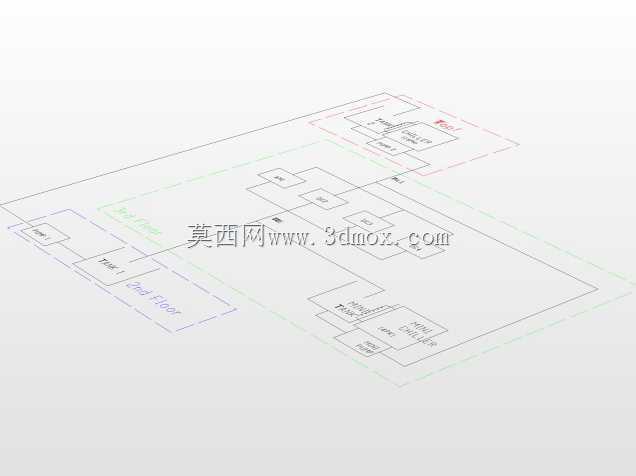

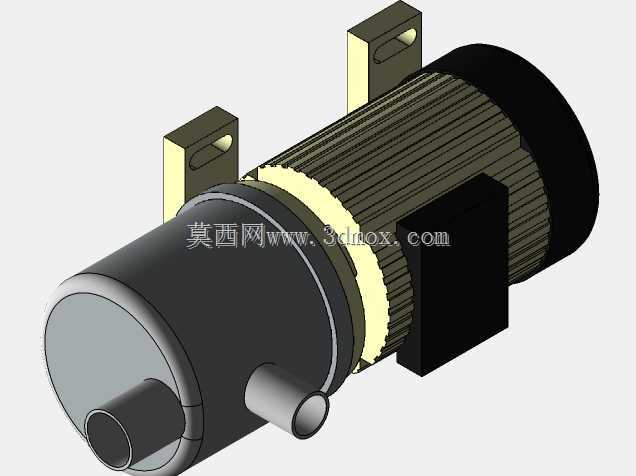

　　设备的制冷循环路径采用短程管路设计，尽可能减少管路弯折带来的流阻损耗，循环泵与制冷模块紧邻布置，缩短冷却液的输送距离，提升温控响应速度；过滤单元串联在循环回路中，可拦截冷却液中的杂质颗粒，避免管路堵塞影响冷却效率，过滤滤芯采用通用规格接口，无需定制配件即可完成更换，降低后期运维成本。操作区的测试工位预留标准安装接口，可快速固定测试灯组等发热待测工件，工位旁设置管路快插接头，连接冷却液管路时无需工具辅助，插拔即可完成密封连接，减少工件装夹的辅助时间。

　　外形尺寸方面，设备整体采用窄面立式设计，占地宽度控制在0.6米以内，深度不超过0.8米，高度约1.4米，底部脚轮伸出底座边缘的尺寸不超过50毫米，可顺利通过常规车间、实验室的标准宽度通道，也可推入标准宽度的设备间隙中布置，无需预留过大的安装空间；设备底部脚轮配置锁止结构，移动到指定工位后踩下锁止踏板即可固定设备位置，避免测试过程中设备移位导致管路拉扯。

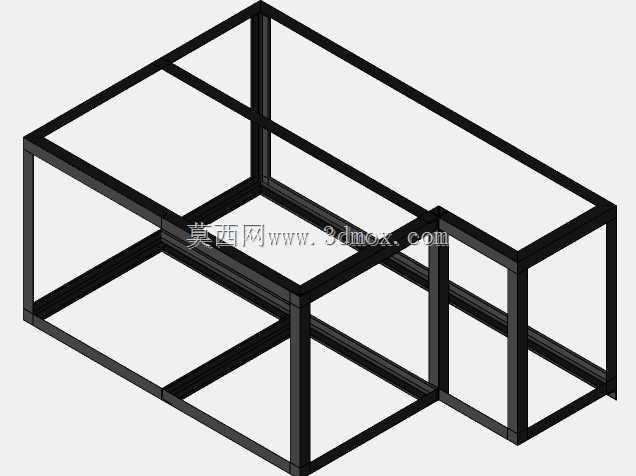

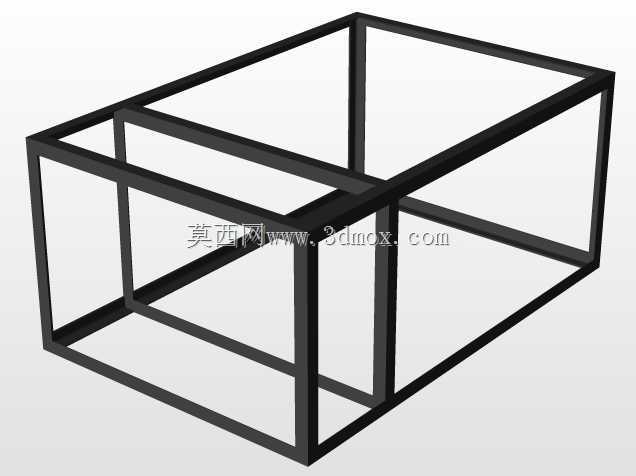

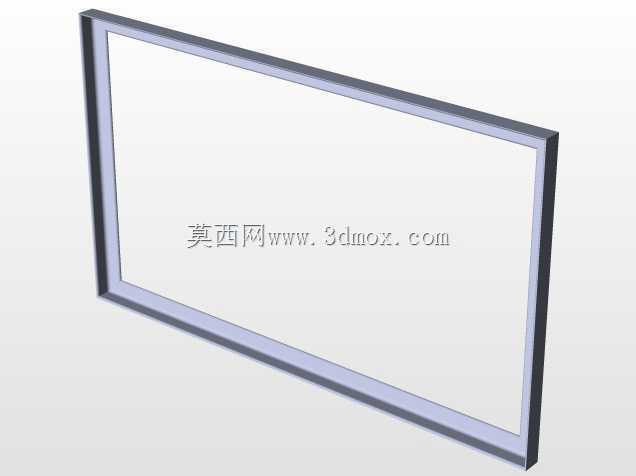

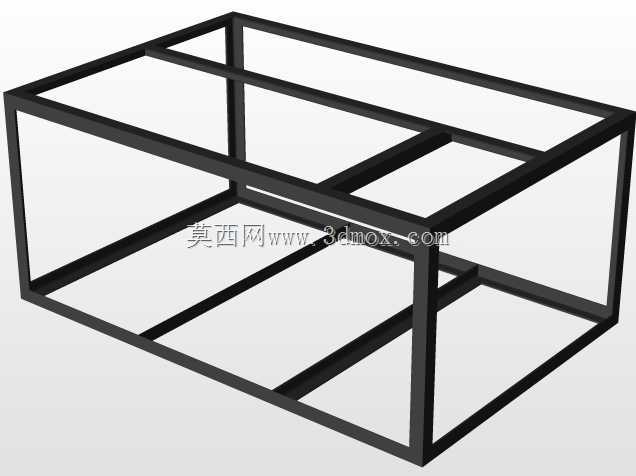

　　从设计思路上，该设备优先考虑工位适配的灵活性，摒弃了固定式冷却设备的安装限制，所有管路走线均隐藏在框架内部，外部无裸露管线，避免转运过程中管线勾挂周边物件；外壳面板采用模块化拼接设计，每块面板均通过螺丝与内部铝型材框架连接，某一面板出现磕碰损坏时，可单独拆卸更换，无需替换整个外壳结构。设备的框架采用标准铝型材搭建，连接角件为通用规格，后期如果需要拓展设备高度、调整操作区尺寸，可直接在原有框架基础上加装型材段，无需重新制作整体框架，降低改造的成本与周期。

　　在实际使用场景中，该设备可直接推至测试灯组的老化测试工位旁，连接待测工件后即可提供持续的冷却循环，为灯组长时间点亮测试提供稳定的温度环境，避免灯组过热导致测试数据偏差；也可用于小型电子元器件的低温测试环节，通过调整冷却液温度，模拟不同工况下的环境温度条件，获取元器件在不同温度下的工作参数。设备的操作区围挡高度经过实际测试验证，既不会遮挡操作人员的观察视线，也能有效阻挡冷却液意外喷溅，测试过程中产生的少量冷凝水可通过操作区底部的导流槽汇集，通过预留的排水口排出，不会积存在设备内部腐蚀结构件。

　　设备的重心经过配平设计，满载冷却液状态下，整机重心位于底座中心区域，推动转运时不会出现前倾、侧倾的风险，脚轮采用静音橡胶材质，在车间环氧地坪、实验室地砖地面移动时不会产生明显噪音，也不会刮伤地面涂层。上部操作区的透明围挡采用耐冲击透明材质，长期接触冷却液也不会出现雾化、脆化问题，透光率可保持在较高水平，方便观察内部测试状态。
