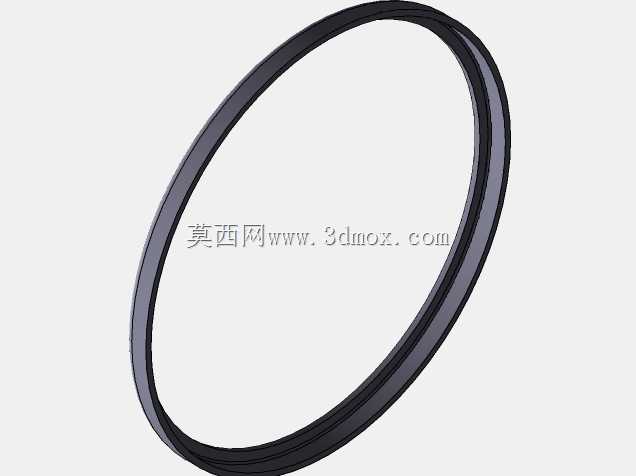

3.3Kw功率斜齿传动减速装置结构设计

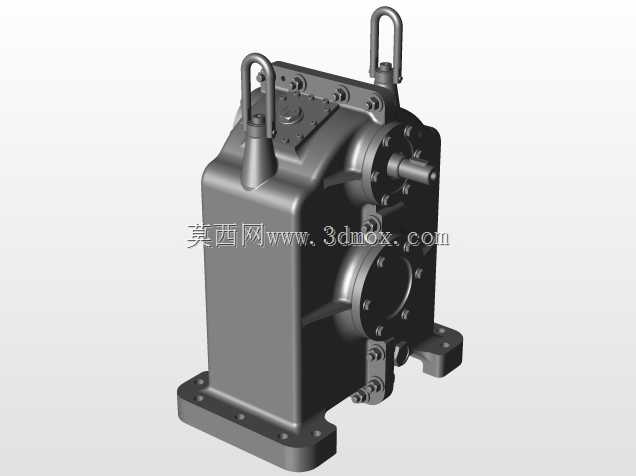

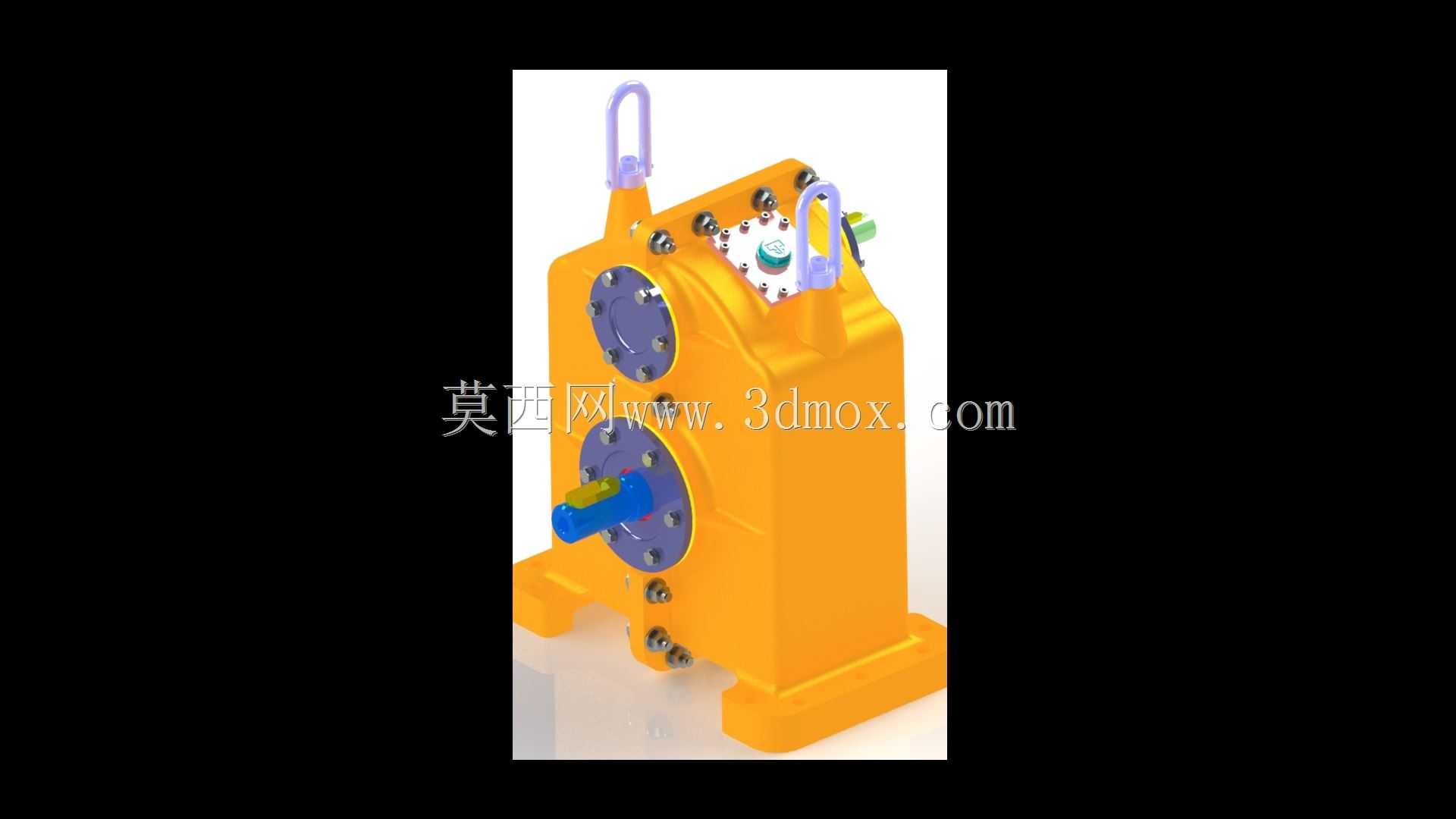

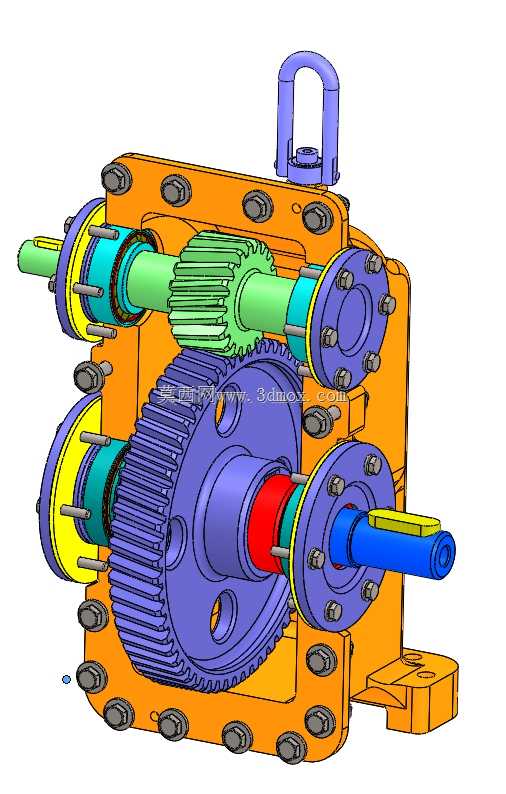

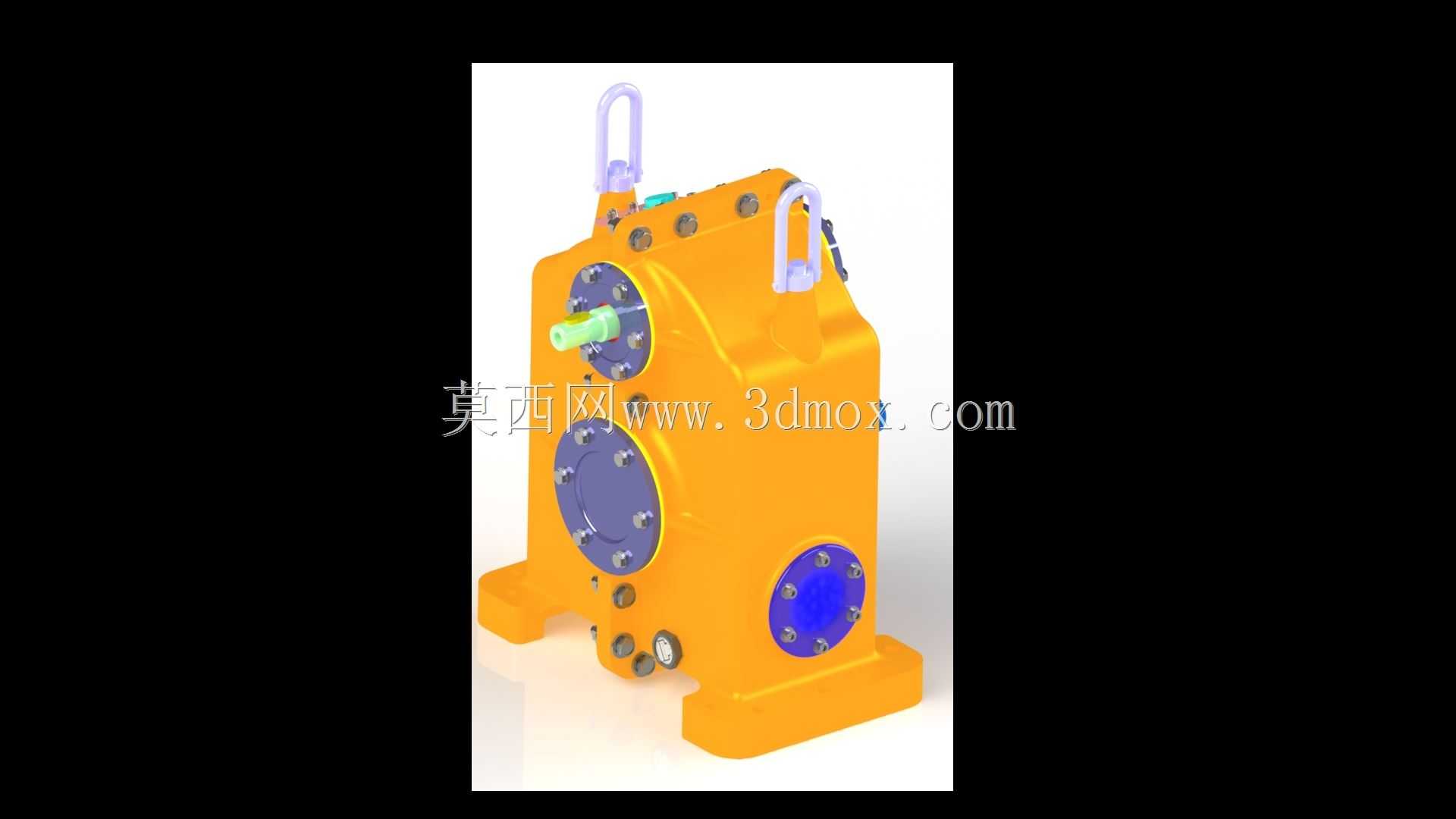

这款斜齿减速装置主要面向中小功率工业传动场景设计，可适配轻工输送线、小型物料加工设备、配套辅机的动力传输环节，在输入转速1500rpm的常规异步电机输出端，完成既定减速比的扭矩放大，匹配后端执行机构的转速与扭矩需求。从结构设计逻辑来看，整体采用立式铸铁箱体结构，箱体底部预留整圈安装固定孔位，安装时可直接通过螺栓固定在设备安装基座上，安装边界需预留输入轴、输出轴的联轴器装配空间，同时箱体顶部的吊环结构可满足整机吊装转运的受力需求，无需额外设计吊装工装。传动链路采用两级斜齿轮啮合搭配带传动的组合结构，斜齿轮啮合相比直齿具备更高的重合度，传动过程中冲击更小、运行噪音更低，适合连续运转的工业工况；带传动级布置在高速输入端，可在设备出现过载时通过带轮打滑保护后端齿轮结构，避免轮齿受冲击断裂。箱体侧面预留的观察孔可直接观察内部齿轮啮合状态，日常维护时无需拆解整个箱体即可检查齿面磨损情况，注油、放油孔位的位置设计充分考虑了立式安装状态下的润滑油液位控制，保证齿轮啮合区的充分润滑，避免高速运转时出现齿面干磨。输入轴、输出轴的轴伸端均设计有密封结构，可防止箱体内部润滑油渗漏，同时阻挡外部粉尘进入箱体内部，适配多粉尘的车间作业环境。建模过程中对齿轮啮合侧隙、轴承安装位的配合公差做了对应预留，装配时可直接按照常规机械装配公差要求选配合适的轴承与紧固件，各零部件的安装避让空间均做了校核，不会出现装配干涉问题。整体结构紧凑，立式安装的形式相比卧式减速器占用更小的设备横向安装空间，适合安装位置局促的小型设备配套使用，齿轮参数的匹配经过传动比校核，实际输出转速可稳定匹配后端负载的工作转速要求，传动效率可满足常规工业设备的动力传输需求。
