带腐蚀阶段展示的U形截面管道结构

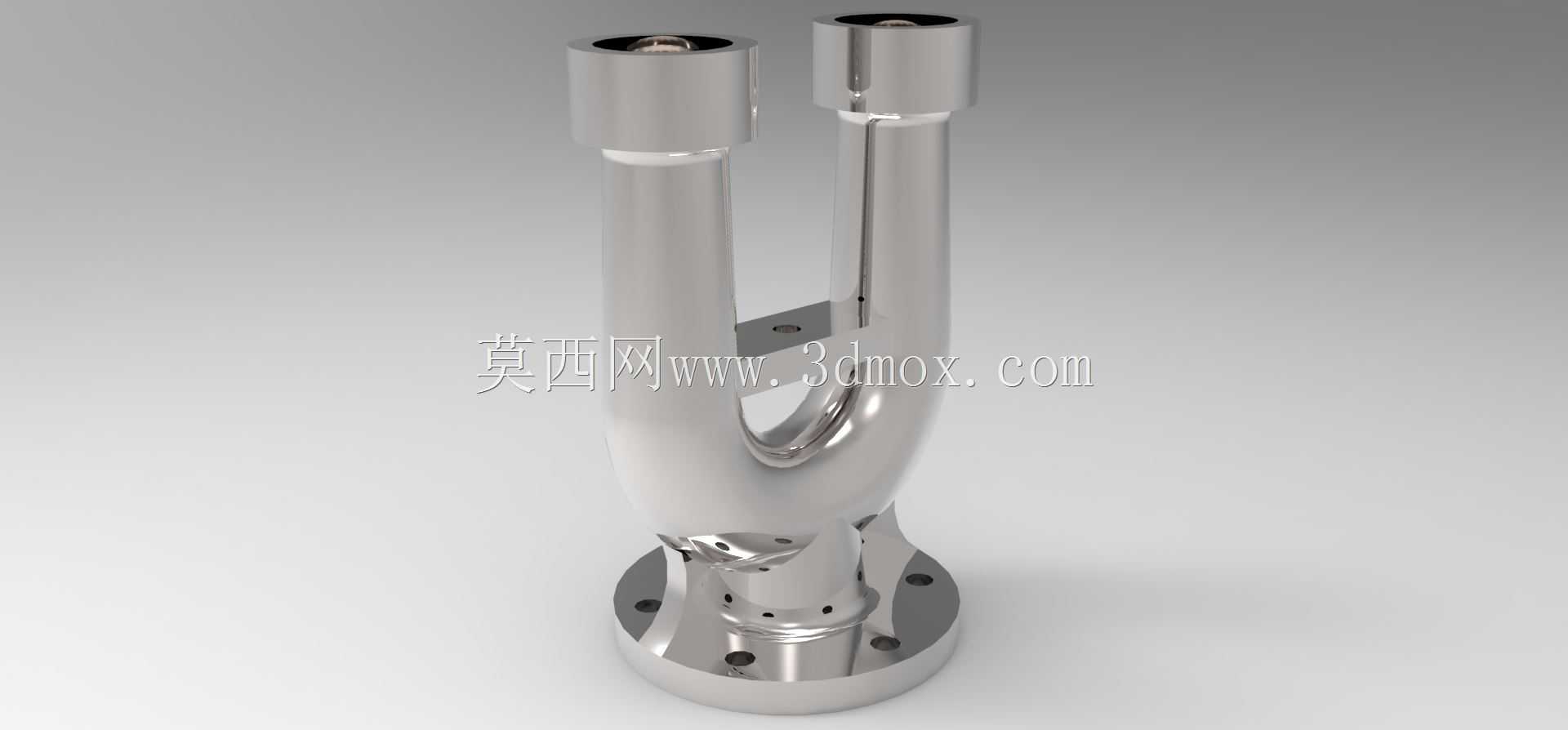

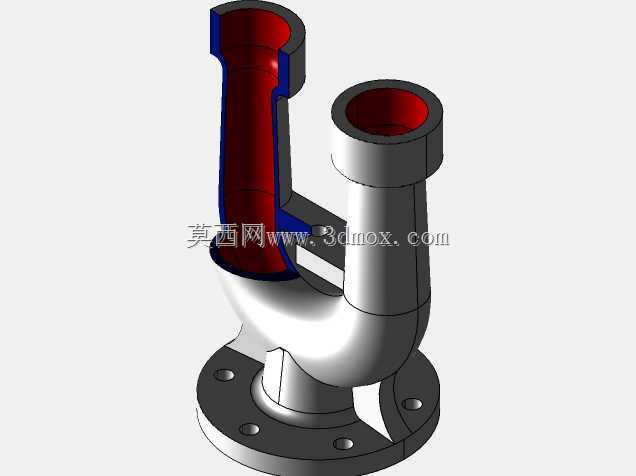

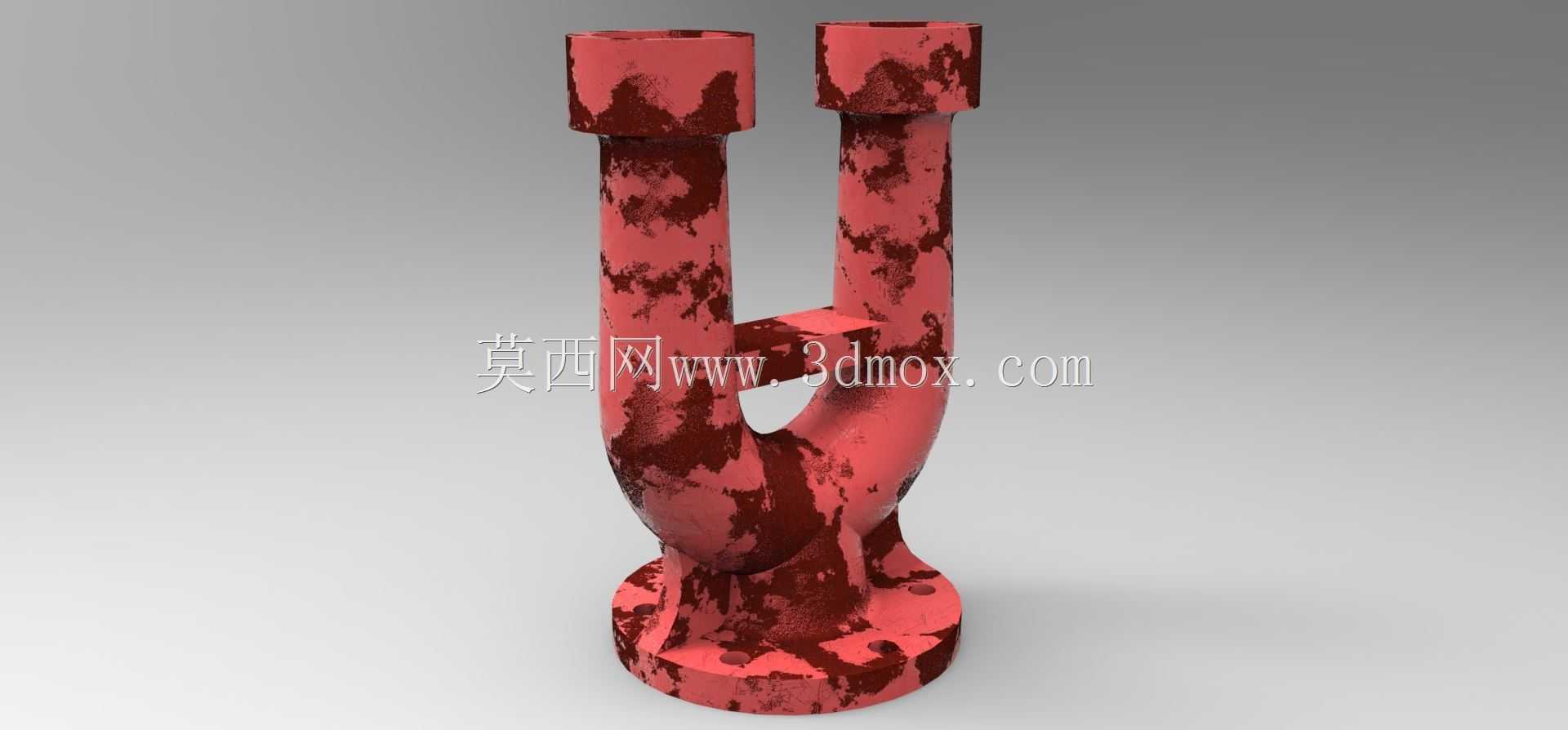

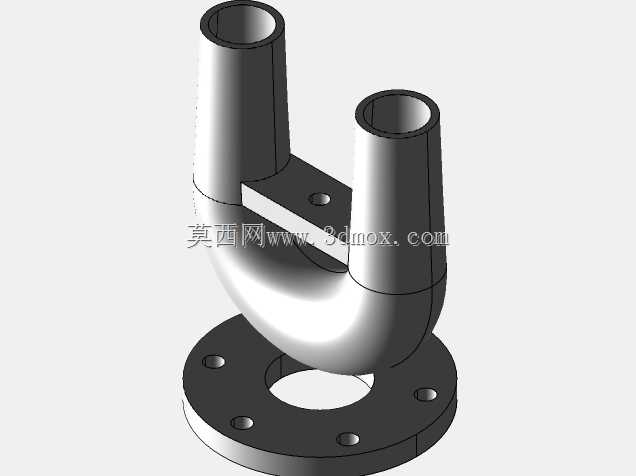

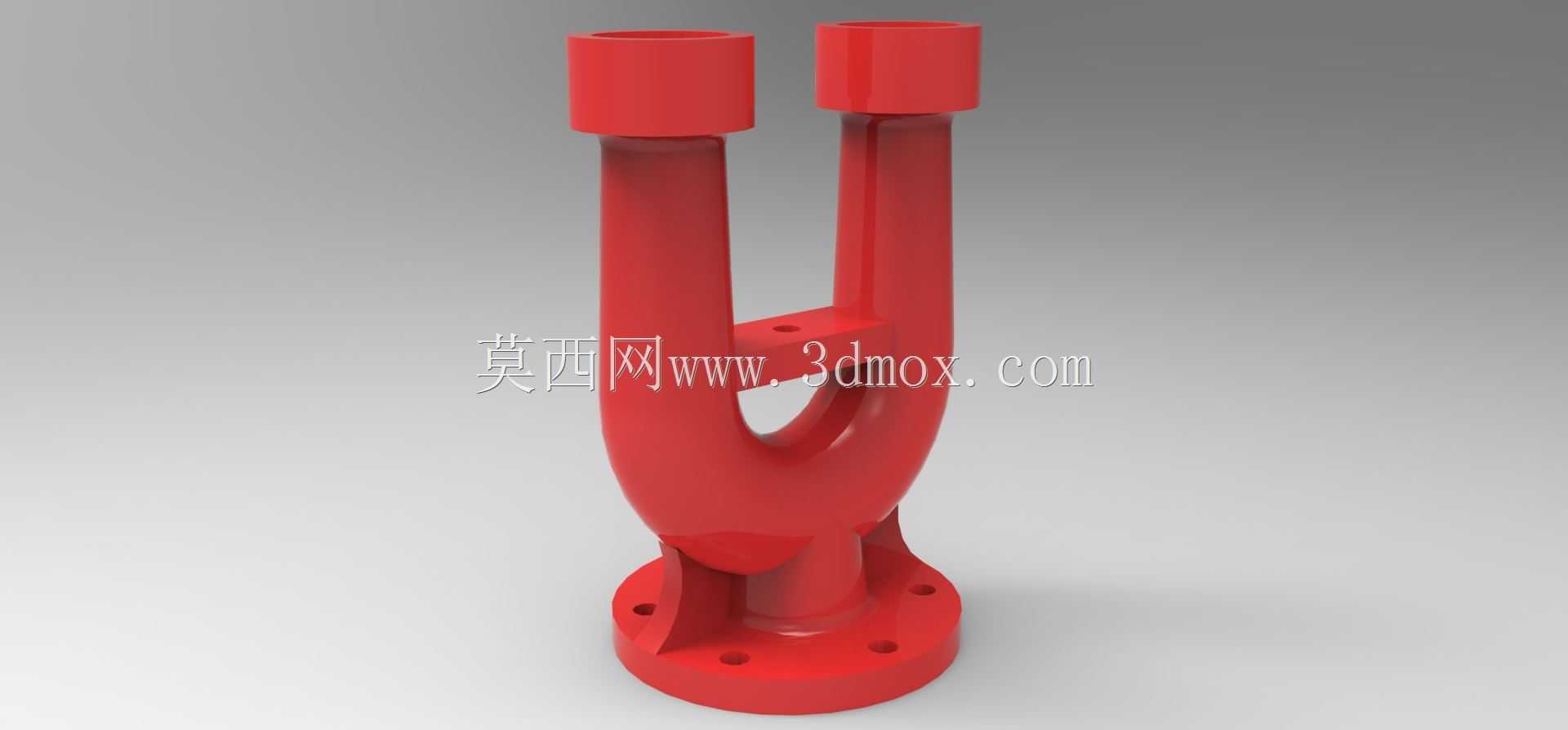

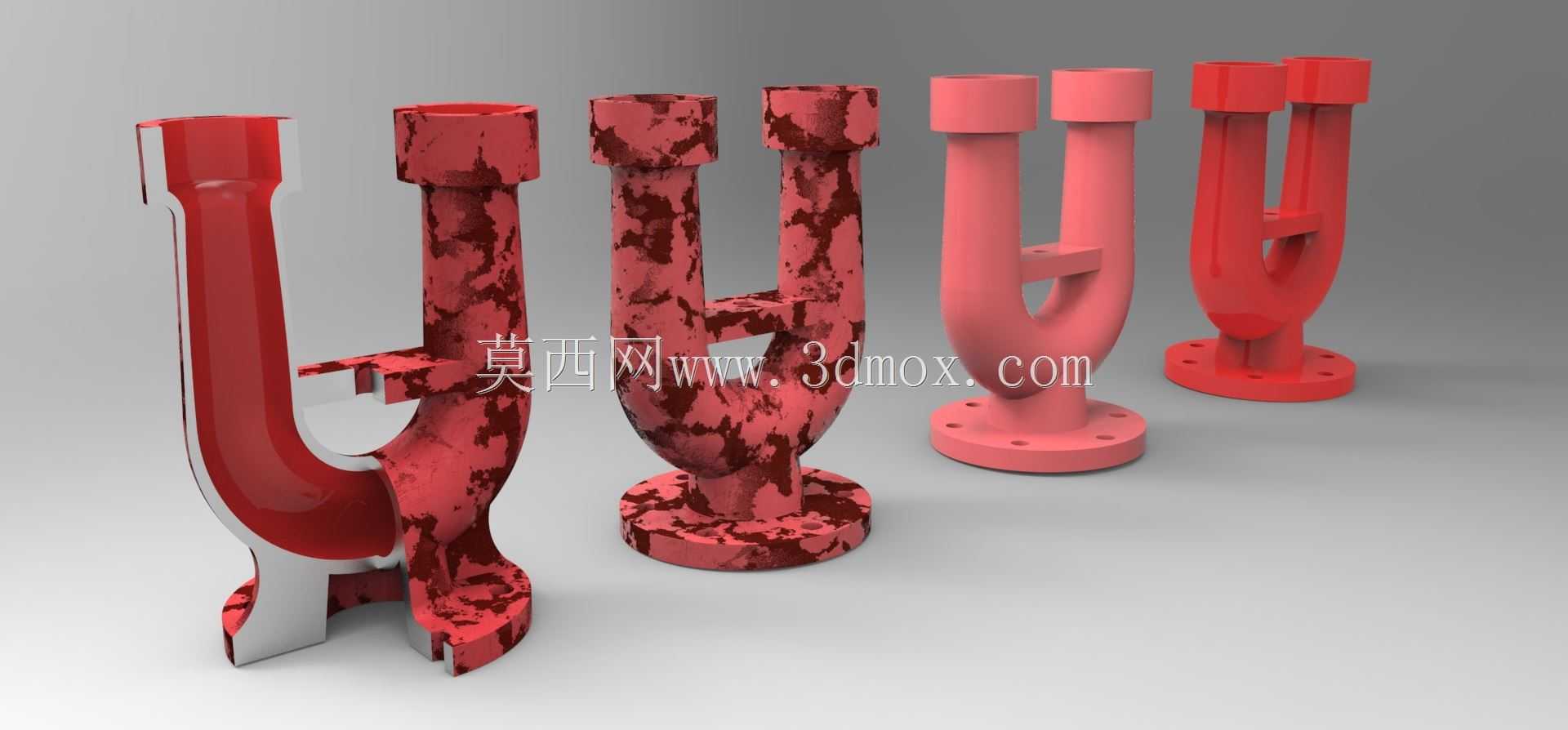

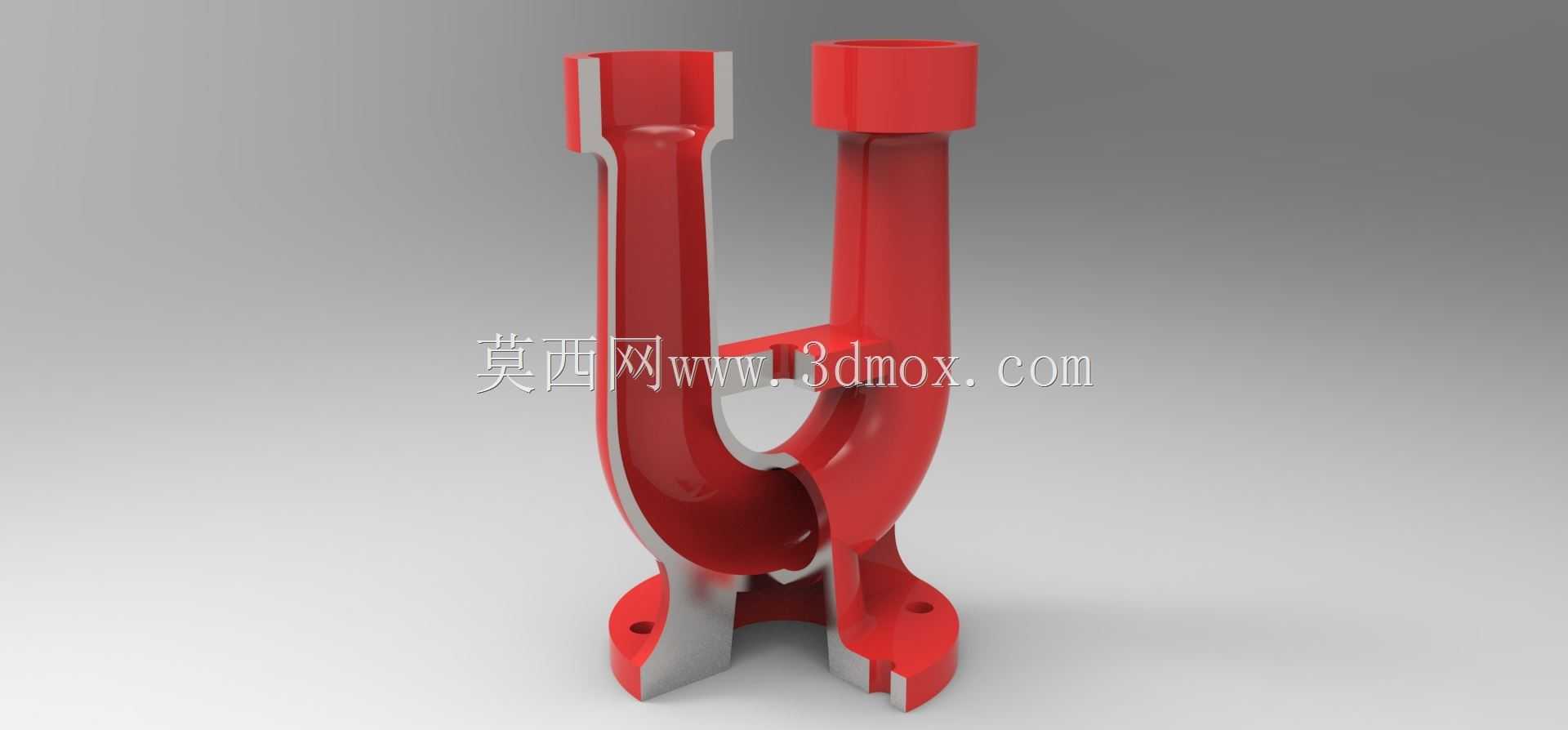

这套U形管道结构模型完整呈现了构件从全新完好状态到不同腐蚀程度的全阶段形态，可直接用于管路腐蚀防护教学、失效分析演示以及管路系统的结构校核参考。在石化输送、市政给排水、工业循环水系统的现场运维场景中，U形弯管是管路转向、应力补偿的核心构件，长期接触输送介质、受环境温湿度变化与流体冲刷共同作用，腐蚀失效是这类构件最常见的故障形式，不同腐蚀程度对应的结构强度衰减、密封性能变化，是管路设计、运维人员必须掌握的核心内容。模型中不同阶段的构件均保留了完整的法兰连接结构，法兰端的螺栓孔位、密封面尺寸完全统一，可直接匹配同通径的标准管路安装接口，安装边界与常规同规格U形弯管完全一致，不需要额外调整管路支架位置与对接端尺寸，可直接嵌入现有管路系统的三维布局中做干涉校验。从设计思路上，模型通过表面纹理、截面剖切的方式直观区分不同腐蚀阶段：完好状态的构件做了半剖切处理，可清晰看到U形截面的壁厚均匀性、内壁光滑度，以及法兰与管身过渡段的加强结构；随着腐蚀程度加深，模型表面逐步呈现蚀坑、壁厚减薄的形态，最严重的腐蚀阶段构件表面蚀坑连片，局部壁厚已低于安全承压阈值，可直观展示腐蚀对结构完整性的破坏。在实际工程应用中，这类带腐蚀阶段展示的模型可用于运维人员的故障识别培训，帮助现场人员快速判断管路腐蚀等级，制定对应的更换、维修方案；也可用于结构设计阶段的腐蚀裕量验证，对照不同腐蚀程度的壁厚损失数据，调整初始设计的壁厚参数，匹配设计使用年限内的强度要求。构件的U形截面曲率半径符合管路设计的流体阻力要求，不会造成介质输送过程中的异常压降，法兰端的密封面形式为突面结构，适配常用的非金属平垫片，安装时的螺栓锁紧力矩可参照同压力等级的法兰标准执行，不需要做特殊的安装工艺调整。不同腐蚀阶段的模型均保留了一致的外部安装尺寸，仅在壁厚、表面缺陷上做差异化处理，可直接用于对比演示腐蚀对构件实际通流能力、结构承重能力的影响，为管路系统的全生命周期管理提供直观的三维参考。
