汽车用微型单轮动力传动结构

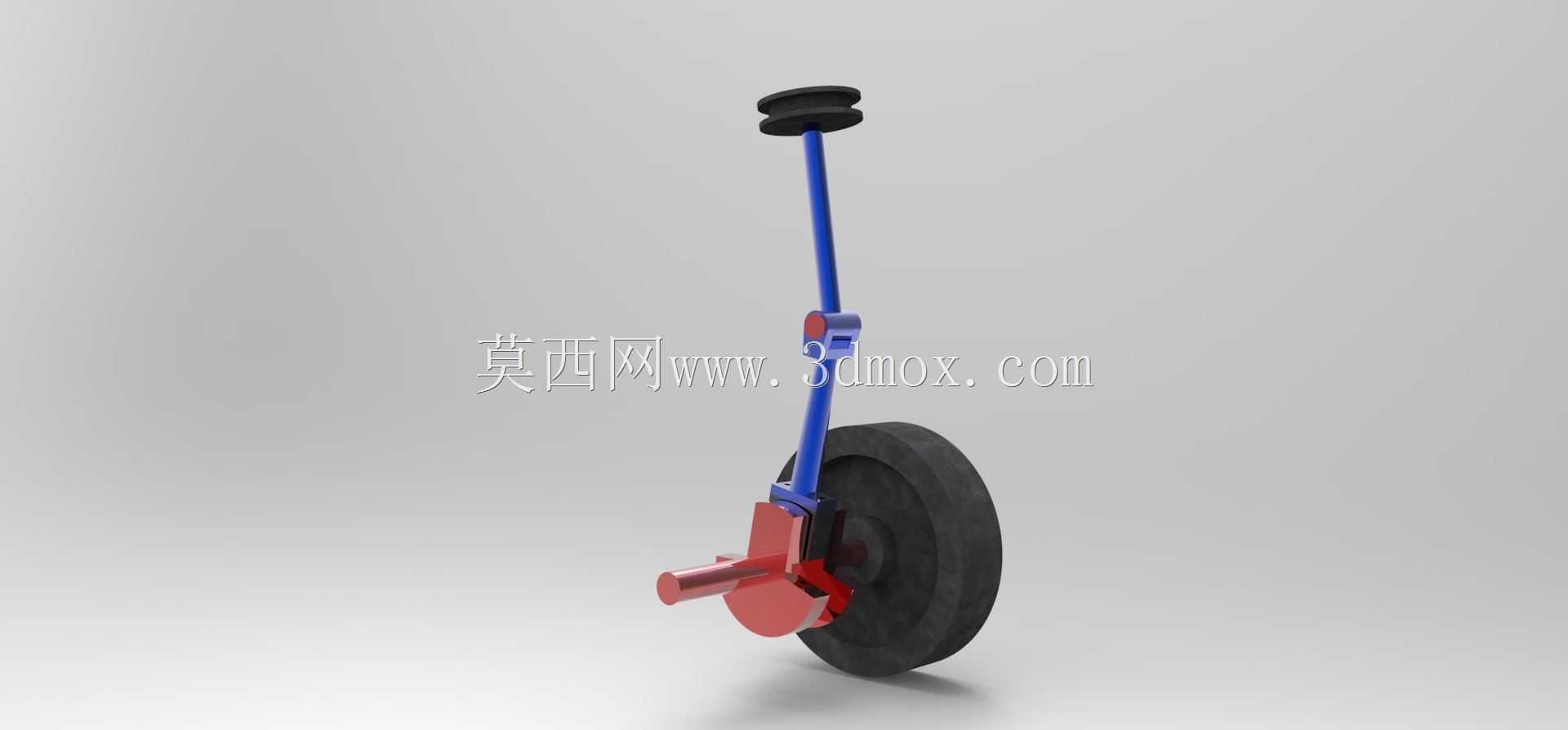

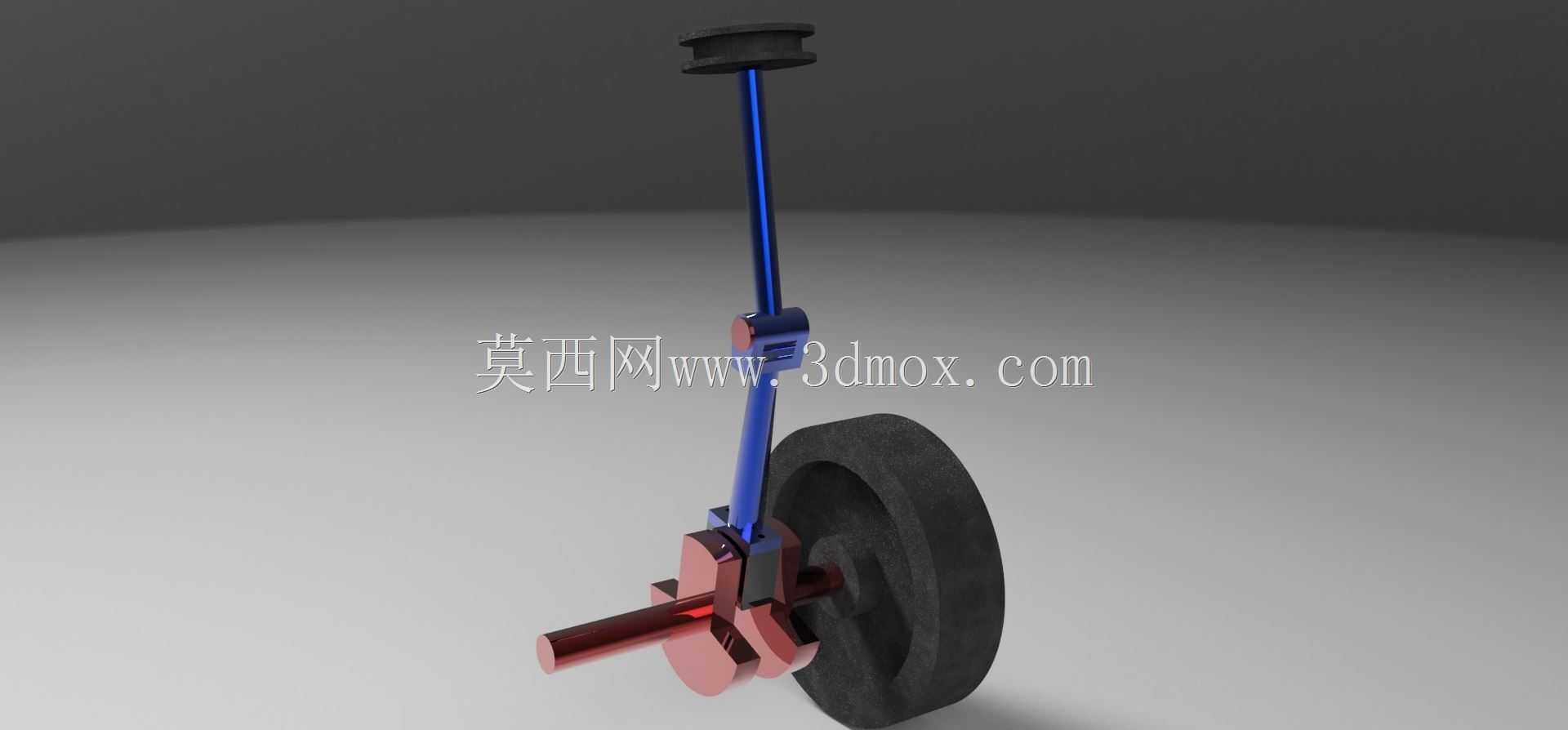

这套微型动力轮组结构，主要面向小型代步载具、教具演示模型以及小型特种作业移动平台的动力端配套使用，在实际应用场景中，可直接作为小型移动设备的集成动力行走单元，省去独立设计动力输出与轮组连接结构的重复工作。从功能特性来看，该结构将动力输出端、传动连接段、行走轮以及操纵连接端做了一体化整合，动力输入轴横向伸出结构主体，可直接对接微型动力源的输出轴，动力经内部传动结构换向之后，直接传递给同轴安装的行走轮，不需要额外加装传动换向构件，大幅缩减了动力单元的整体占用空间。设计过程中优先考虑了安装边界的紧凑性，整体结构沿轮轴径向的突出尺寸控制在极小范围内，竖向的操纵连接杆采用细长杆结构，上端预留的安装位可直接对接操纵转向构件，杆身与下部传动主体的连接位置设置了限位结构，可避免操纵过程中杆体出现径向窜动，保证转向操纵的精度。行走轮采用宽幅实心轮结构，轮面做了防滑纹理处理，与地面接触的压强更低，在平整硬质路面行驶时具备足够的抓地力，同时轮体与传动壳体之间预留了足够的转动间隙，不会出现轮体摩擦壳体的卡滞问题。传动壳体部分采用分体式拼接结构，红色端盖部分可单独拆卸，方便后期对内部传动构件进行维护调整，壳体上的连接凸台做了加厚处理，可承受动力传递过程中产生的交变载荷，避免长期使用后出现连接位置开裂的问题。横向伸出的动力输入轴做了轴颈台阶设计，可对配套安装的动力源输出端做轴向定位，安装时不需要额外调整轴向间隙，直接对接紧固即可完成装配。竖向操纵杆的中部设置了连接固定位，可根据实际安装需求加装复位弹簧或者限位卡扣，适配不同操纵逻辑的转向需求。整套结构的安装固定点集中在下部传动壳体位置，仅需要三个固定点位即可完成整套单元的安装固定，不需要在其他位置额外设置支撑结构，对于小型移动设备的底盘布局非常友好，可大幅简化底盘的结构设计难度，缩短整体研发周期。在实际选型适配时，可根据承载需求更换不同硬度的轮体材质，也可调整内部传动件的传动比，适配不同转速区间的动力源，满足不同行走速度的使用需求。
