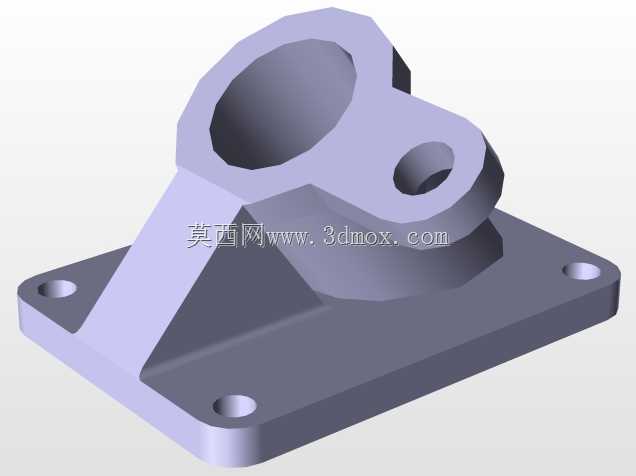

带斜撑加强的法兰式铰接支座结构

这类带斜撑加强的法兰式铰接支座，多应用在中小型工装夹具、轻型输送线侧部导向机构、非标自动化设备的摆动臂连接点位，承担铰接端的载荷传递与位置固定作用，区别于一体式铸造支座，该结构通过筋板斜撑实现减重与强度的平衡，适合小批量机加工生产场景。从结构功能来看，底部方形法兰板设置四个沉头安装孔，可通过内六角螺栓直接固定在设备安装基面，安装时需注意法兰面的平面度公差，若基面存在0.1mm以上的平面度误差，需加装铜皮垫片调整，避免支座安装后产生内应力，导致上部轴孔出现同轴度偏差。上部的大直径轴孔用于穿装铰接销轴，连接摆动臂、连杆等活动构件，孔壁可根据载荷情况加装铜套或直线轴承，降低转动过程中的磨损，侧部伸出的带孔耳板用于安装限位杆、缓冲器或者角度传感器，实现摆动构件的行程限制与位置反馈。设计过程中，斜撑筋板的厚度取值为法兰板厚度的0.8倍，筋板与上部筒体、法兰底座的连接处均设置R3-R5的铸造圆角或焊接圆角，避免应力集中导致的结构断裂，若采用焊接工艺制作，需在焊后进行去应力退火处理，消除焊接残余应力，防止后续使用过程中出现变形。上部筒体的轴孔长度与直径比值控制在1.2-1.5之间，既保证销轴连接的支撑刚度，又避免过长的孔位导致销轴装配时出现卡滞，耳板上的小孔与主筒体轴孔的中心距需根据配套摆动构件的行程确定，公差控制在±0.05mm范围内，保证限位机构的触发精度。安装边界方面，法兰板的外形尺寸需比安装点位的接触面单边大出10-15mm，预留足够的螺栓扳手空间，四个安装孔的中心距公差需控制在±0.1mm，与设备基面上的预埋螺纹孔位置匹配，避免强行装配导致的螺栓剪切断裂。支座整体高度需根据摆动构件的转动半径确定，保证摆动过程中构件不会与设备基面发生干涉，主筒体的上端面与下端面需保持平行，平行度公差不低于0.03mm，保证销轴装配后处于垂直状态，减少转动过程中的侧向载荷。实际应用中，这类支座常替代厚重的整体铸造支座，在载荷不大但需要铰接支撑的工位上使用，既能满足结构强度要求，又能降低整体设备的重量，减少材料成本，建模过程中需注意各连接处的圆角过渡，避免尖锐棱角导致的应力集中问题，同时要核对各安装孔位的尺寸与配套标准件的匹配度，保证后续装配环节的顺畅。
