内燃机用侧电极结构火花塞三维数模

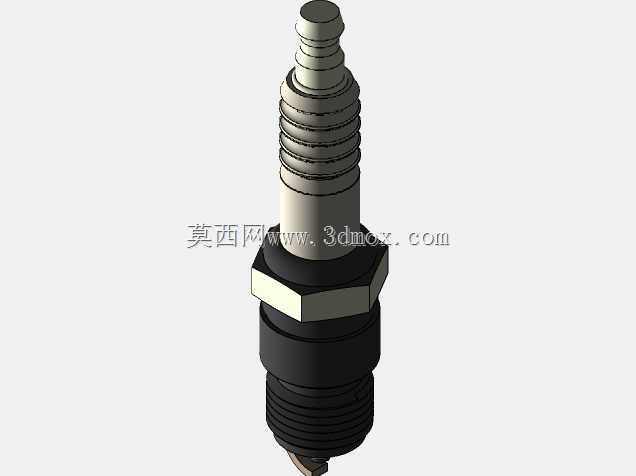

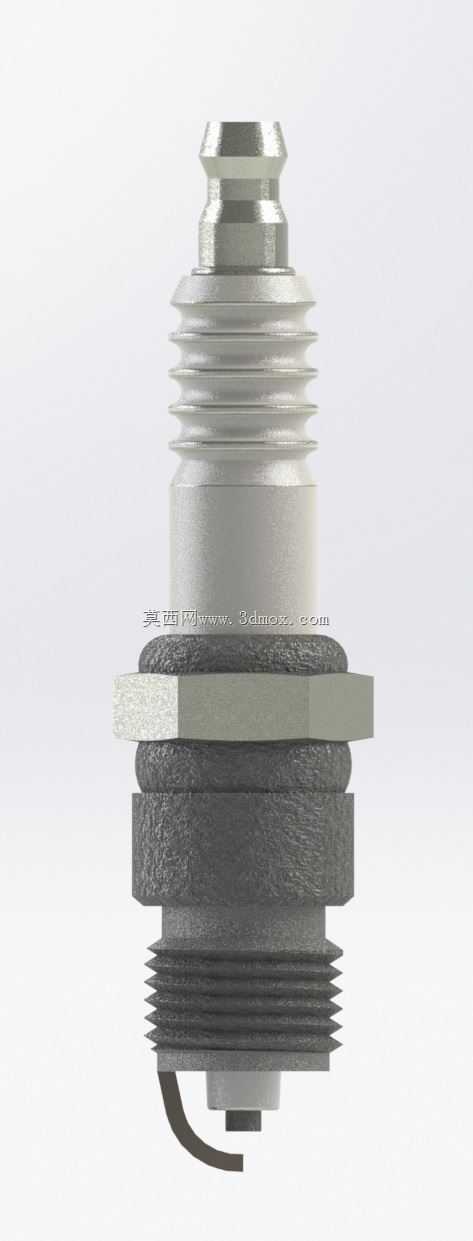

这款火花塞的建模过程，首先要兼顾点火端的放电间隙精度与安装段的密封可靠性，建模时先从上部接线端子开始，这部分是与高压点火线连接的结构，采用阶梯式圆柱结构，表面做滚压防滑纹理处理，保证接线后不会出现松脱漏电的问题。往下的多层密封螺纹段，是与发动机缸盖安装孔配合的核心密封结构，建模时严格按照公制细牙螺纹的牙型角、螺距参数绘制，螺纹段下方的六角拧动台，对边尺寸匹配常用火花塞套筒规格，方便装配时施加标准扭矩，避免拧碎陶瓷绝缘体或者密封失效。六角台下方的密封垫圈采用金属包覆结构，建模时预留了压缩变形量的模拟空间，实际装配时垫圈被压紧后会填充缸盖安装面的微观间隙，防止燃烧室内的高压燃气泄漏。下部的陶瓷绝缘体部分，建模时做了多段棱纹结构，一方面增加爬电距离，避免高压电沿陶瓷表面击穿漏电，另一方面提升绝缘体与金属壳体的结合强度，承受燃烧室内的爆发压力冲击。最下端的侧电极采用弯折式镍合金结构，与中心电极的放电间隙控制在合理区间，保证点火时的电弧能量能够可靠引燃混合气，电极的伸出长度经过匹配，不会与活塞运动轨迹发生干涉。这类火花塞主要适配小排量通用汽油机、摩托车发动机以及小型通用动力设备，安装时需要注意螺纹旋入深度，旋入过深会导致电极碰撞活塞顶部，旋入过浅则会导致点火位置偏离燃烧室最佳区域，影响燃烧效率。建模过程中对各个配合面的公差做了对应预留，螺纹段的公差带按照过渡配合设置，六角台的棱角做了微小倒钝处理，避免装配时划伤套筒或者缸盖安装孔，陶瓷部分的曲面过渡做了连续曲率处理，避免应力集中导致绝缘体开裂。中心电极的端部做了收窄设计，能够提升点火能量集中度，侧电极的焊接位置与壳体端面齐平，保证放电位置的一致性，整个模型的各个分段结构都还原了实物的装配层级，能够直接用于虚拟装配验证、点火系统结构教学以及发动机周边部件的干涉检查。
