微型隔膜增压泵结构三维设计作品

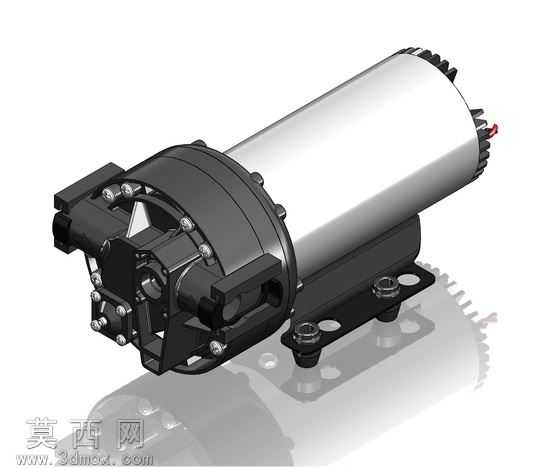

本作品为微型电动隔膜增压泵的三维建模设计成果，建模阶段依托参数化三维设计软件完成全零件的独立构建与整体装配，完整还原了该类泵体的真实结构逻辑。建模过程中首先对核心动力段进行搭建，精准复刻了圆柱形电机壳体的曲面特征，壳体表面做哑光金属质感的材质处理，还原金属机壳的细腻磨砂质感，同时对电机端部的接线结构、散热齿状结构做了精细化建模，还原接线端子的绝缘包覆细节与散热齿的等距排布特征。泵头部分为本次建模的核心结构区域，完整构建了多螺栓紧固的泵头端盖结构，每一颗紧固螺栓都做了六角头与螺纹段的细节建模，端盖内部的隔膜腔、进出水流道结构都按照实际产品的流体走向做了内部结构还原，同时对泵头侧方的进出水接口做了接口螺纹、定位台阶的细节刻画，保证接口结构的装配合理性。底部安装支架部分采用钣金弯折的建模逻辑，还原支架的安装固定孔位、弯折加强筋结构，材质做黑色喷塑的质感处理，还原五金支架的表面涂层效果，支架与电机壳体、泵头的连接固定位都做了对应的安装凸台、定位孔的匹配设计，保证整体装配的干涉检查全部通过。渲染阶段采用工作室柔光布光方案，在模型下方添加柔和的地面反射效果，突出金属壳体与黑色塑料泵头、支架的材质对比，金属部分调整合适的反射粗糙度，避免过度反光丢失结构细节，黑色工程塑料部分调整哑光漫反射参数，还原工程塑料的温润质感。设计过程中充分考虑该类微型泵的实际使用场景，整体结构紧凑，安装孔位的间距、泵体的整体外径长度都参照常规同类型产品的尺寸比例进行参数化设定，既保证外观还原度，也让内部的动力传递、隔膜往复的运动逻辑在装配体中可以通过运动仿真验证合理性，进出水接口的朝向、接线端的出线位置都符合实际安装使用的操作习惯，所有零件的分型面、装配止口都做了符合注塑、机加工工艺的结构处理，避免出现不符合生产工艺的不合理结构，完整呈现了一款可用于产品展示、结构参考的微型隔膜泵三维数字模型。
