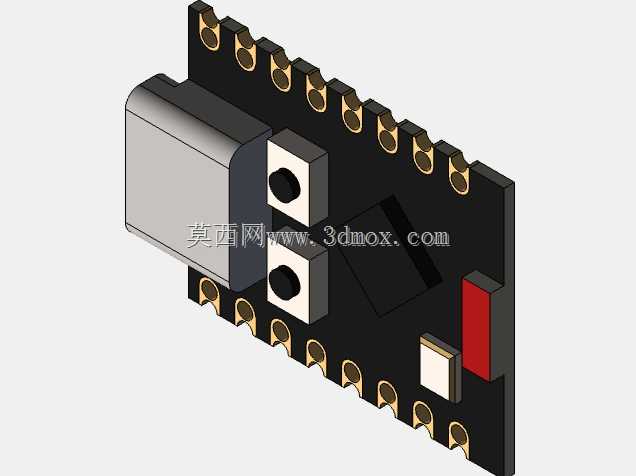

ESP32-C3迷你开发板结构三维建模

　　做嵌入式物联网项目的结构设计时，核心控制板的尺寸边界、接口布局往往是整个设备结构定型的关键约束，这款ESP32-C3迷你开发板的三维模型，完全还原了实物的装配细节，能直接嵌入到各类小型智能硬件的整体装配体中做干涉校验，省去了手动测绘板卡尺寸、核对排针位置的重复工作。从实际工程应用场景来看，这类超小体积的RISC-V架构开发板，常被用在穿戴式传感节点、小型环境监测终端、桌面智能外设、低功耗物联网网关这类对安装空间有严格限制的设备里，很多时候结构外壳的内部净空尺寸不足常规开发板的一半，提前拿到精准的板卡三维模型，就能在结构设计初期就把板卡的固定位、接口避让空间规划到位，避免后期打样后出现排针和外壳筋位干涉、USB接口对位偏差、天线区域被金属结构遮挡信号这类常见问题。

　　从板卡本身的功能特性对应的结构设计来看，模型完整还原了板载Type-C接口的凸台高度、两侧定位孔的孔径与孔位坐标、两侧排针的引脚间距与插针伸出长度，还有板载天线区域的净空范围——做结构设计时要特别注意，板端陶瓷天线对应的外壳区域不能做金属镀层、不能布置金属固定柱，否则会大幅衰减Wi-Fi和蓝牙的信号强度，模型里特意把天线区域的边界做了标识，结构工程师在做外壳设计时可以直接提取这个区域的轮廓做非金属避让。板上的复位按键、BOOT按键的凸起高度也做了1:1还原，设计外壳按键的时候，可以直接参考这个高度做按键柱的行程设计，不用反复调整按键的按压间隙，避免出现按键卡死或者按不动的问题。

　　从设计思路的还原度来看，这个模型没有省略任何影响装配的细节：USB接口的金属外壳厚度、排针座的塑料基座尺寸、板上电解电容的高度与直径、电源指示灯的位置与高度，甚至板边邮票孔的倒角细节都做了还原，在做整机装配仿真的时候，可以直接模拟板卡滑入外壳卡槽的全过程，检查各个元器件和外壳内壁的安全间隙，一般来说元器件和外壳内壁留0.3mm以上的间隙就能避免组装时刮蹭元件，有了精准的模型就不用在设计时盲目放大预留间隙，能进一步压缩整机的外形尺寸，符合小型物联网设备紧凑化的设计需求。

　　关于安装边界，这款开发板的整体长宽尺寸控制在极小的范围内，厚度方向除了USB接口和排针的凸起，主板本身的PCB厚度是常规1.6mm，做固定设计的时候，可以选择用排针插座悬空固定，也可以用板上的两个定位孔配合铜柱固定，模型里两个定位孔的中心距完全和实物一致，铜柱选型的时候直接匹配M2规格的铜柱即可，不需要额外核对孔位。另外要注意，板卡背面的元器件高度也在模型里做了还原，如果采用背面贴装的方式固定在外壳内，要预留出背面贴片元件的高度空间，避免元件被压坏。很多工程师做小型智能硬件的时候，往往忽略开发板的细节尺寸，等到结构件打样回来才发现电容和外壳筋位顶住了，或者USB接口和外壳开孔差了几毫米，不得不返工修模，用精准的三维模型提前做装配校验，就能把这类低级错误扼杀在设计阶段。

　　从接口拓展的结构适配来看，模型里两侧排针的引脚定义对应的物理位置完全准确，设计外接传感器的转接板时，可以直接对齐排针位置做对接座的设计，不用再对着实物引脚一一核对坐标，不管是做叠层安装的扩展板，还是做侧插的传感器模块，都能直接在装配体里配合对位，大幅缩短硬件结构的迭代周期。对于低功耗嵌入式项目来说，板卡的功耗特性对应的散热需求也能通过模型做初步评估，因为板卡本身发热不大，不需要额外设计散热结构，只要保证外壳内部有基本的空气流通空间即可，模型里板上主芯片的位置清晰可查，如果需要做局部散热加固，也能精准定位芯片位置做导热垫的布置设计。
