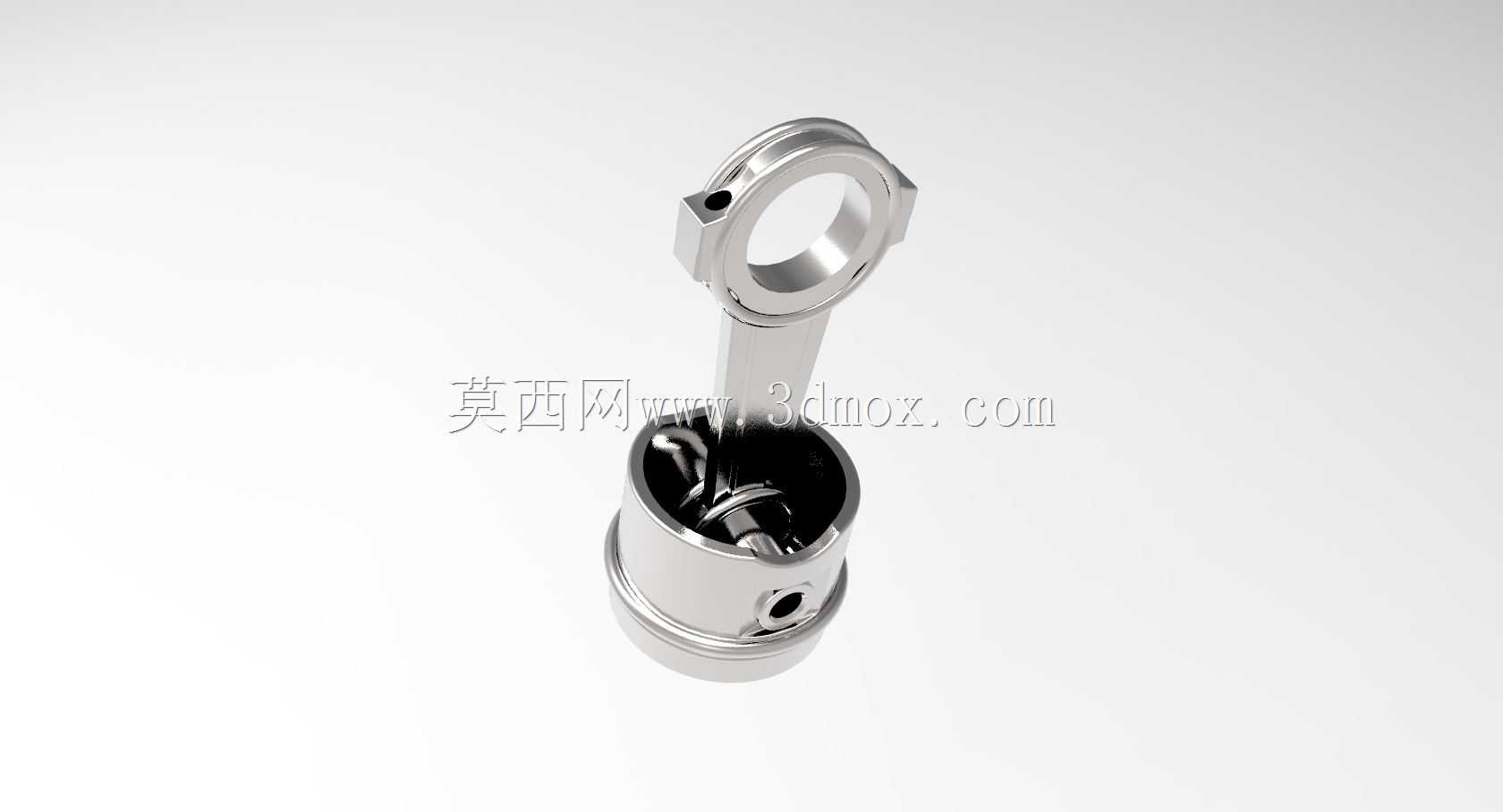

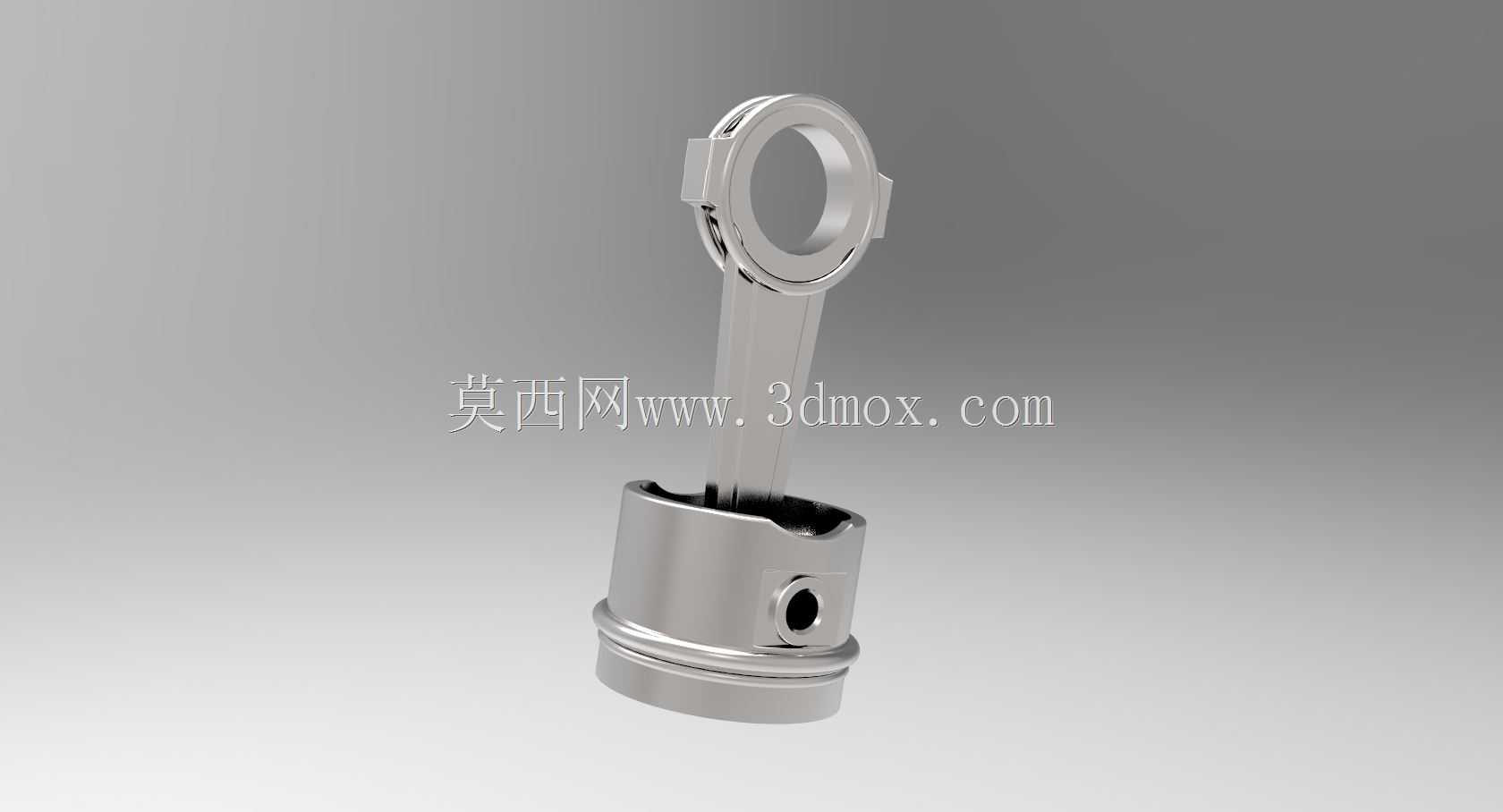

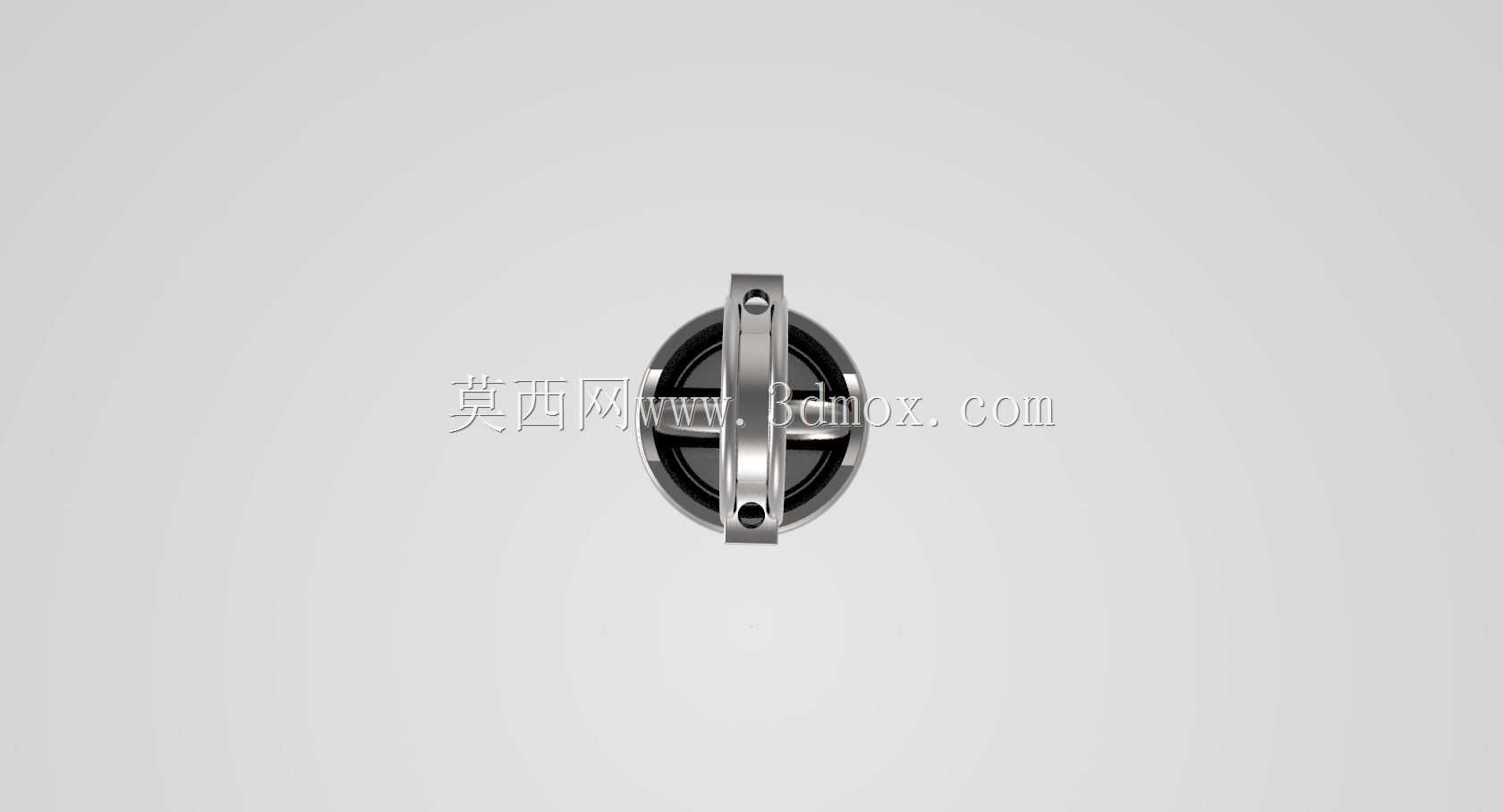

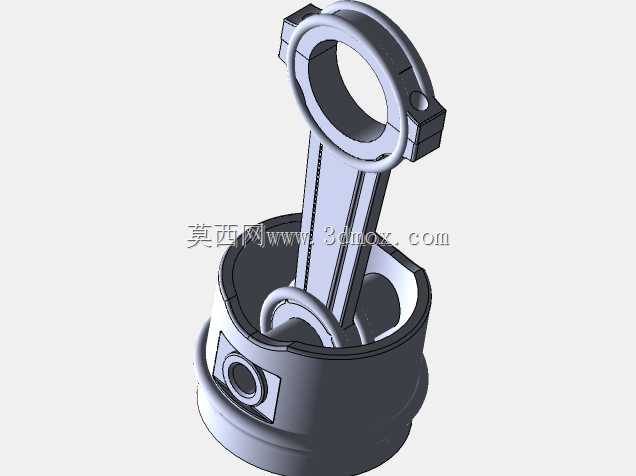

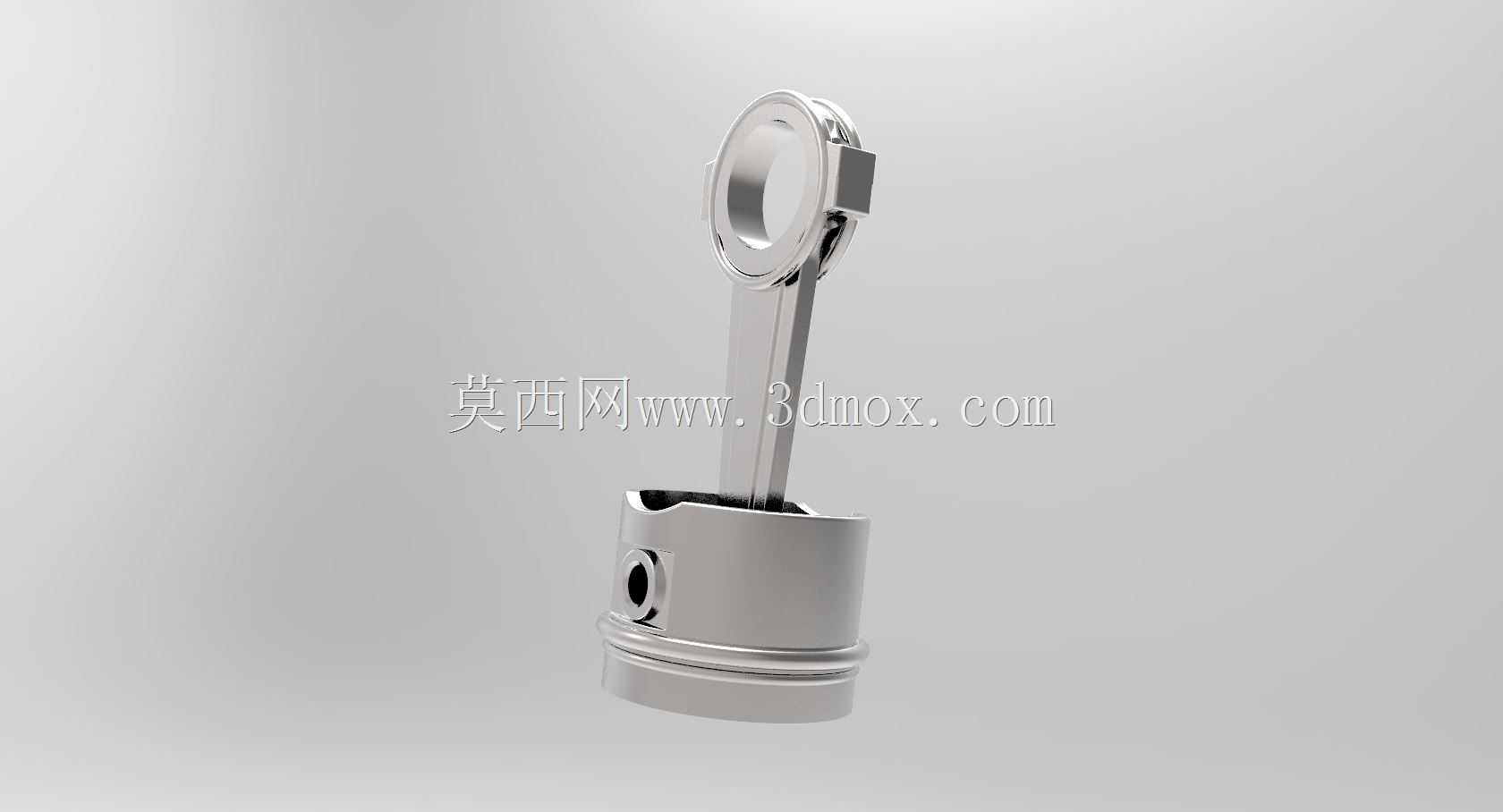

汽车发动机活塞连杆组件结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:247705
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计

这套活塞连杆组件是内燃机核心运动部件,直接参与发动机做功循环的能量传递过程,广泛适配小排量乘用车汽油发动机,也可作为小型通用动力机械的核心运动构件参考。从实际装机场景来看,活塞头部直接接触燃烧室高温高压燃气,顶部的凹坑造型是匹配燃烧室挤气涡流设计的关键结构,能在压缩行程末端引导混合气形成合理湍流,提升燃烧效率,活塞环槽的加工精度直接决定气环、油环的密封性能,既要保证压缩行程无燃气泄漏,也要在做功行程后刮除缸壁多余机油,避免机油窜入燃烧室形成积碳。活塞销孔的同轴度公差控制在微米级,确保活塞销传递动力时无偏磨,销座部位的加强筋设计是为了承受做功瞬间的峰值冲击载荷,避免高转速下销座开裂。连杆部分采用变截面工字梁结构,这种结构是在长期工程验证中优化而来,相比等截面杆身,在相同重量下能获得更高的抗弯、抗扭刚度,适配发动机高转速工况下的交变载荷冲击,连杆大头的剖分结构采用平切口设计,匹配对应的连杆轴瓦安装位,轴瓦的过盈量设计需要严格匹配曲轴连杆轴颈的公差带,保证运转时轴瓦不发生转动、不出现间隙过大导致的油压泄漏。设计过程中需要严格控制活塞与缸套的配合间隙,间隙过小会在热机状态下出现活塞胀死拉缸,间隙过大则会导致敲缸异响、压缩压力不足,活塞裙部的型线设计采用中凸变椭圆造型,冷态下裙部与缸壁接触面积小,热膨胀后裙部均匀贴合缸壁,既保证导向精度,又降低摩擦阻力。连杆大小头的中心距是决定发动机压缩比、活塞行程的关键安装边界尺寸,设计时需要和曲轴曲柄半径、气缸体高度、燃烧室容积参数做匹配校核,任何尺寸偏差都会直接改变发动机实际压缩比,导致动力输出异常甚至机械故障。整套组件的运动轨迹是沿气缸轴线做往复直线运动,通过连杆将往复运动转换为曲轴的旋转运动,建模过程中需要做完整的运动干涉检查,确认活塞在上止点、下止点位置时,连杆与缸体、曲轴平衡块之间无运动干涉,同时要核算活塞往复运动的惯性力参数,为曲轴平衡块的配重设计提供数据支撑。活塞内部的冷却油腔设计对应缸体喷油嘴的冷却油路,高负荷工况下机油从油嘴喷入活塞内腔,带走活塞头部的热量,避免活塞顶部温度过高导致材料强度下降、出现热变形失效。
