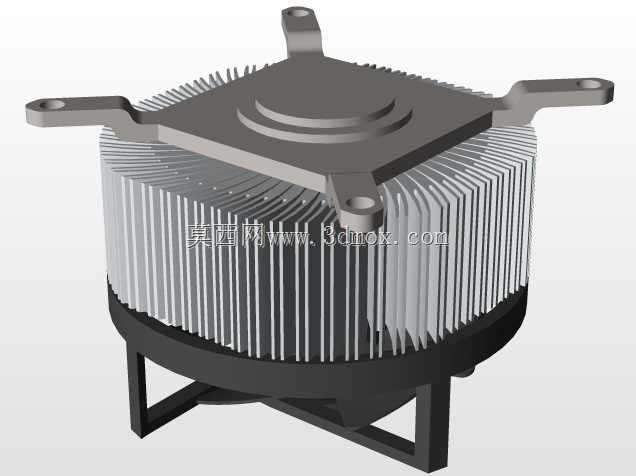

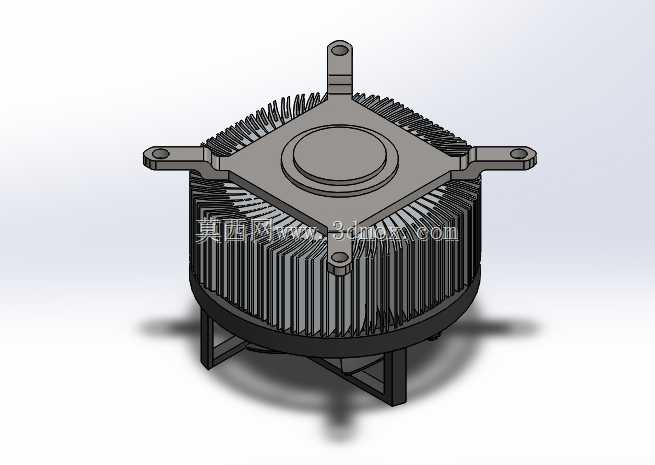

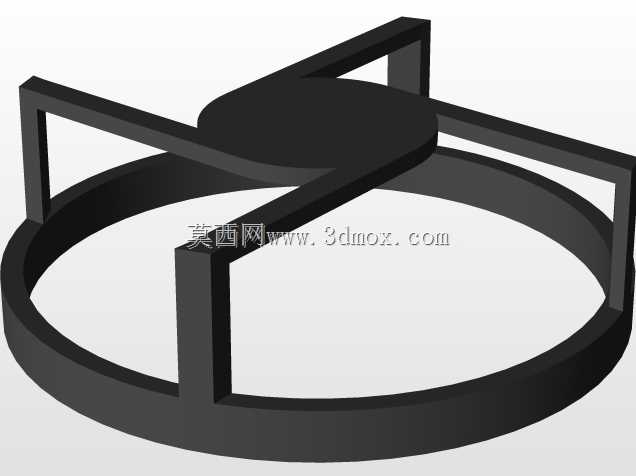

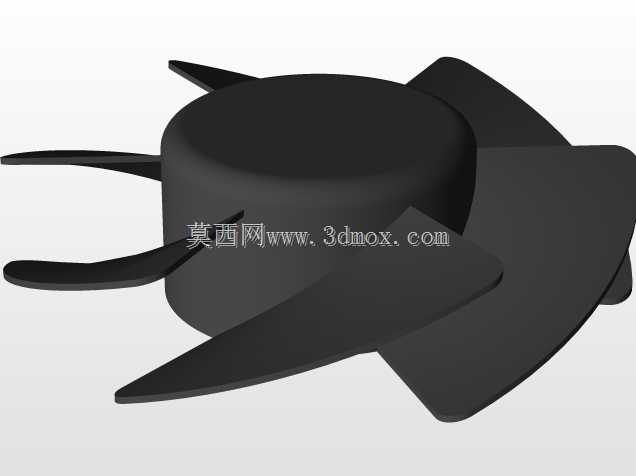

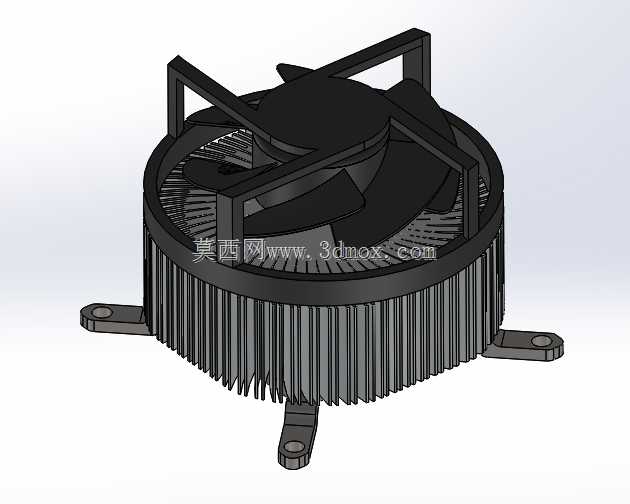

日常台式计算机运行过程中,CPU作为核心运算单元持续产生高热量,若热量无法及时导出,会直接导致运算降频、系统卡顿甚至硬件损坏,这类风冷散热结构正是针对桌面级CPU散热需求开发的被动+主动结合的散热组件。从结构设计逻辑来看,整体采用圆形鳍片阵列作为核心导热载体,鳍片采用等间距薄铝片排布,既保证足够的散热接触面积,又能让气流顺畅穿过鳍片间隙带走热量,鳍片根部与中心导热基座紧密贴合,确保CPU表面的热量能快速传导至整个鳍片组。上方的轴流风扇通过十字交叉的固定支架与鳍片外框连接,支架做了加厚处理避免风扇高速运转时产生共振,扇叶采用曲面导流设计,运转时能形成垂直向下的风压,将气流直接压入鳍片缝隙,相比普通侧向送风结构,散热效率提升明显。安装结构上,底部延伸出三个带安装孔的固定支脚,支脚位置对应主流台式机主板的CPU散热安装孔位,支脚末端做了加厚凸台设计,安装时配合卡扣或者螺丝就能将整个散热器牢牢压在CPU表面,支脚的长度经过精准核算,既保证散热器底部导热面与CPU顶盖完全贴合,又不会因为压力过大损坏CPU核心或主板PCB。这类散热结构除了应用在台式机CPU上,同结构的衍生设计还可以用在ITX主板南桥散热、工控机嵌入式运算模块散热、小型服务器节点散热等场景,设计时需要重点匹配安装孔位的跨距、整体高度是否符合机箱内部空间边界,同时要核算鳍片总面积与风扇风量的匹配度,避免出现散热冗余或者散热能力不足的问题。建模过程中需要注意鳍片的拔模角度,保证开模生产时能顺利脱模,风扇支架的连接位置要做圆角过渡,避免应力集中导致支架断裂,固定支脚的安装孔位需要预留公差,抵消主板安装孔的加工误差,确保不同批次的主板都能顺利安装。
