桌面式多功能非接触卡读写终端结构设计

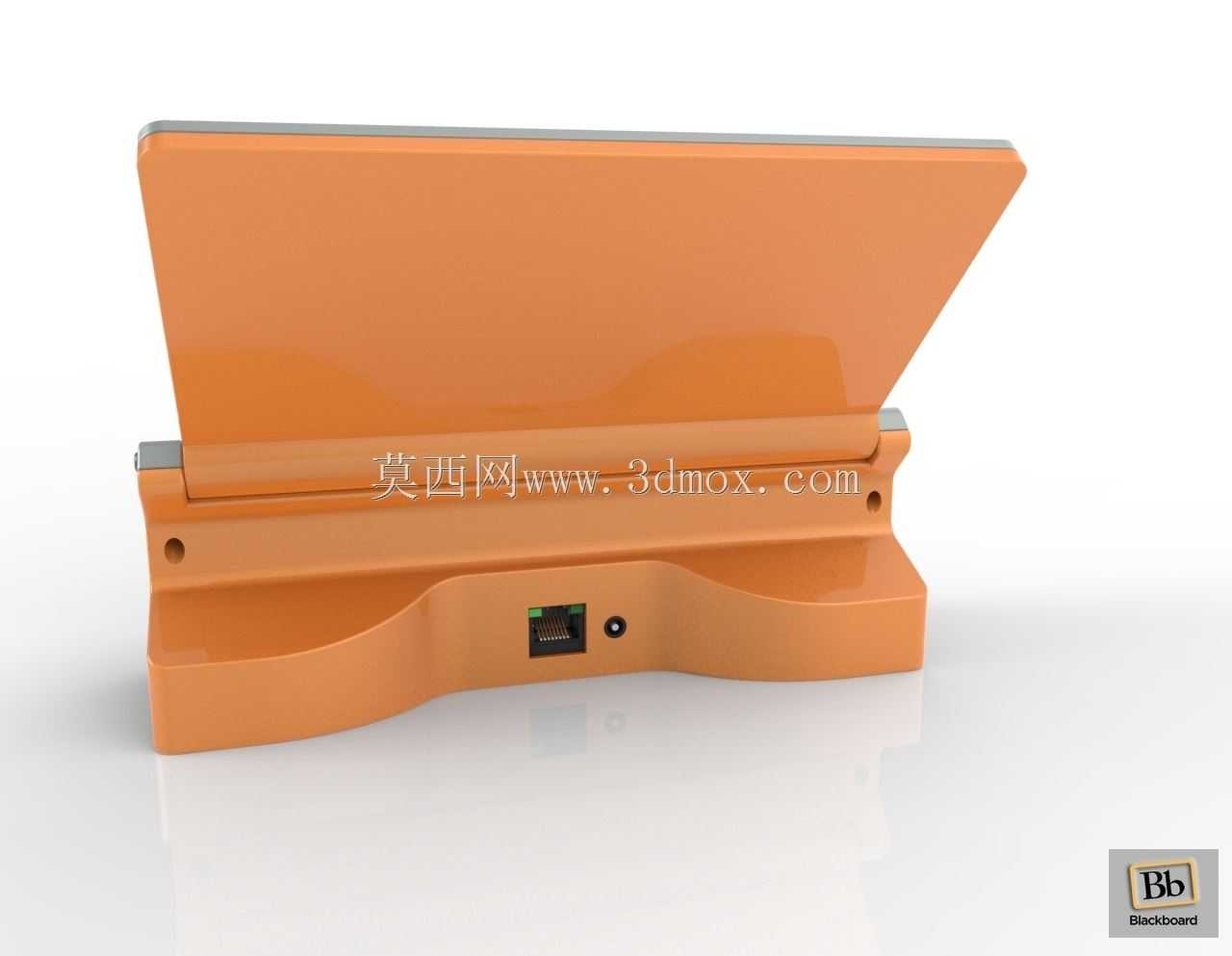

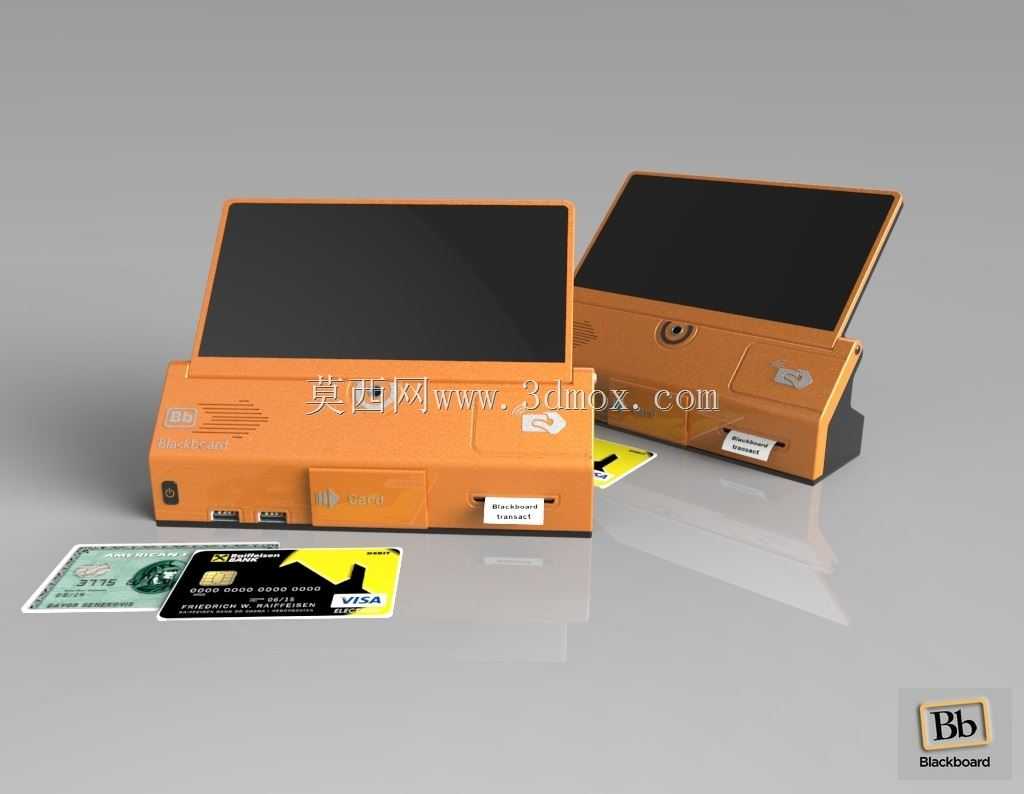

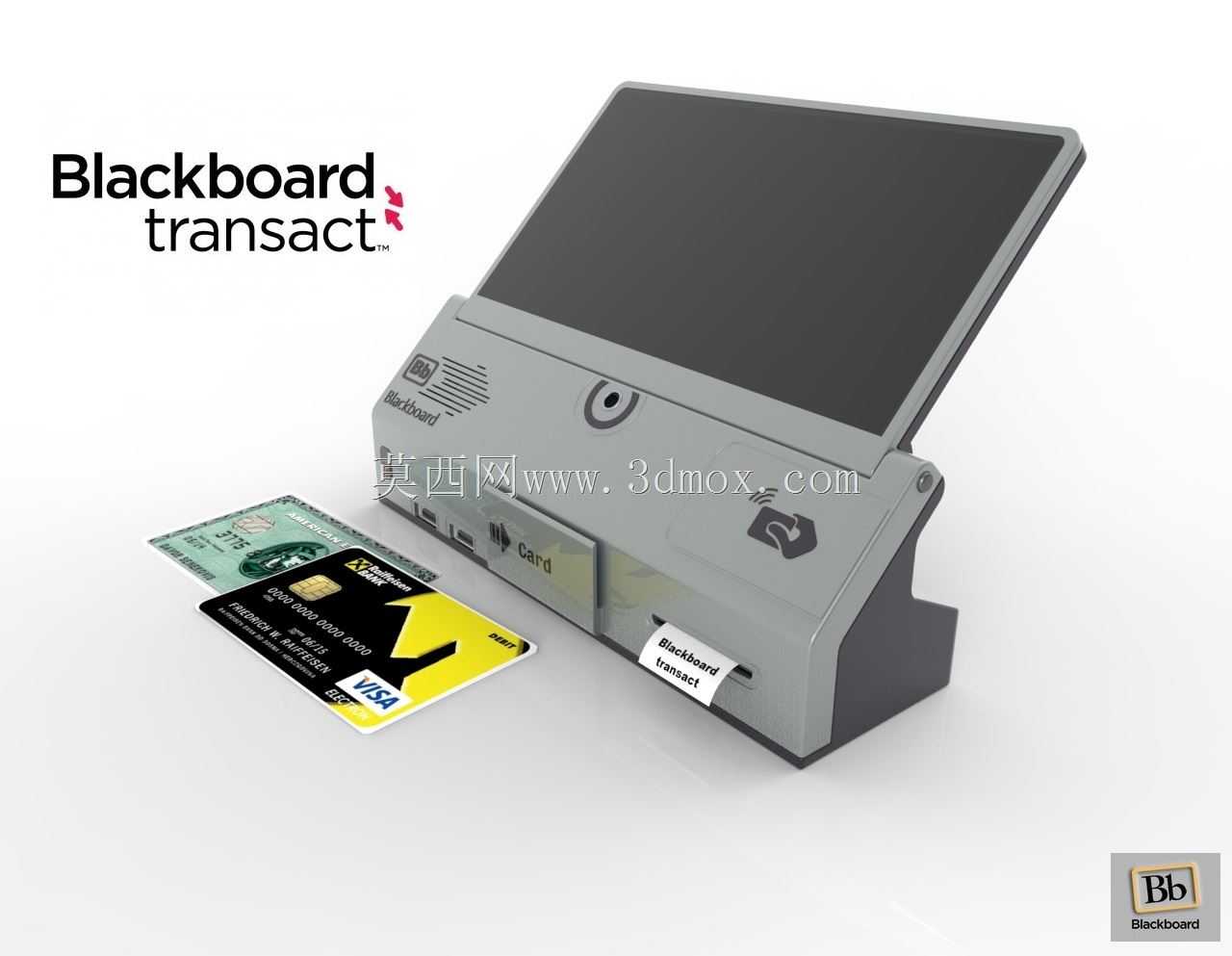

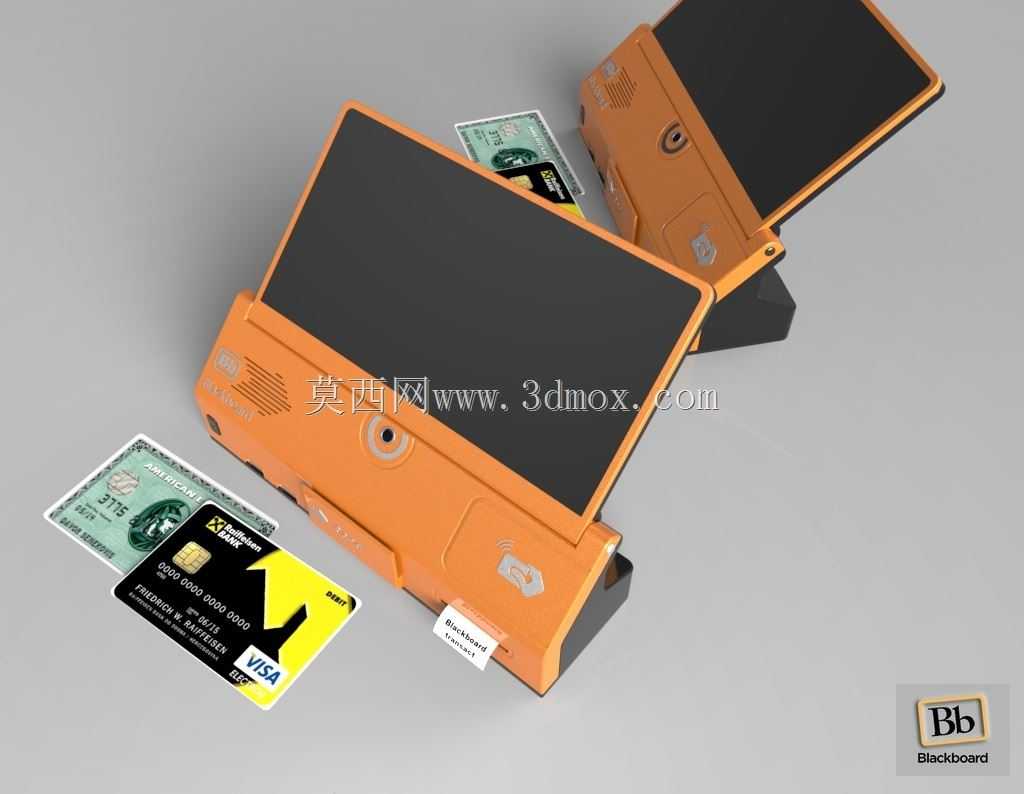

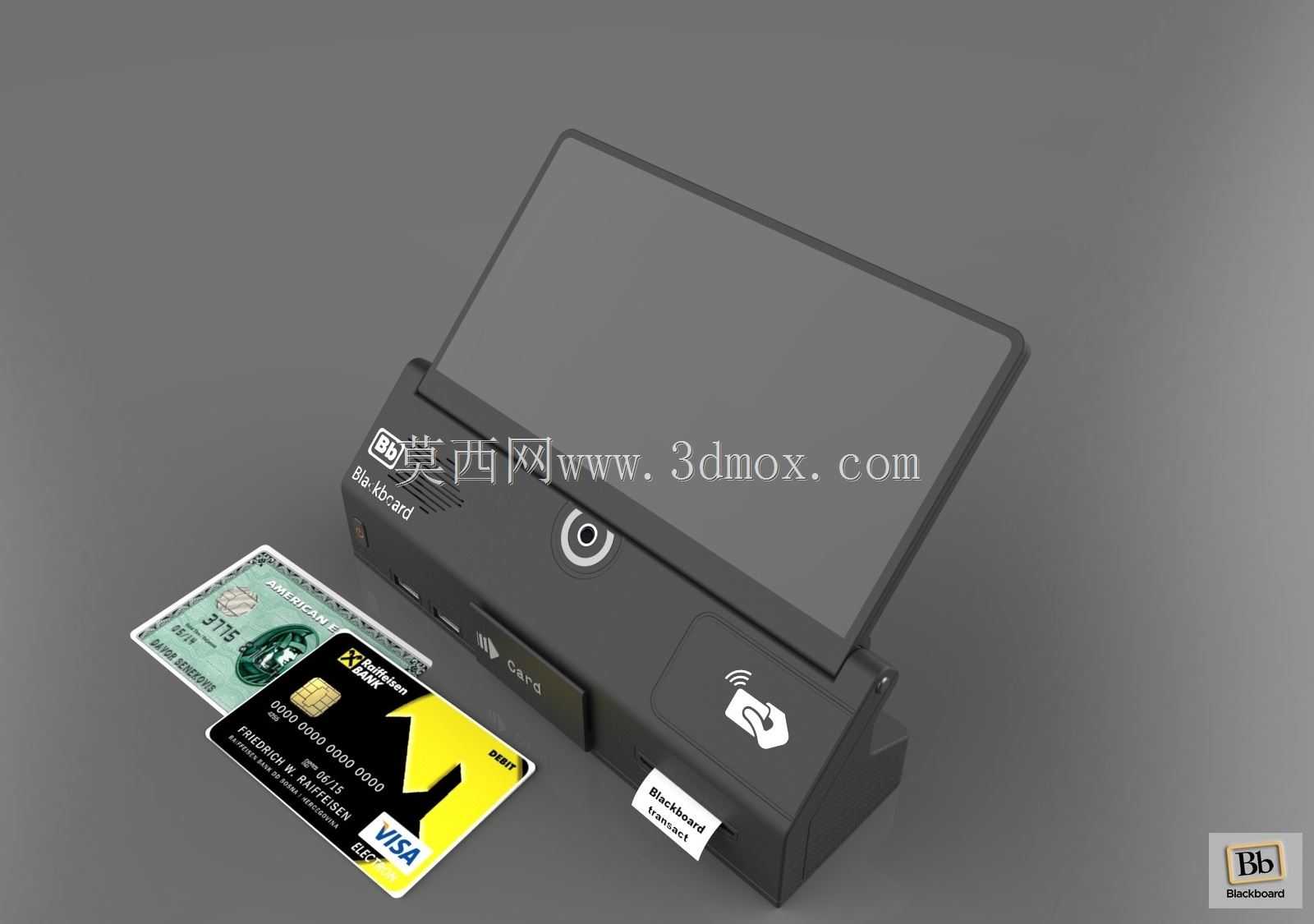

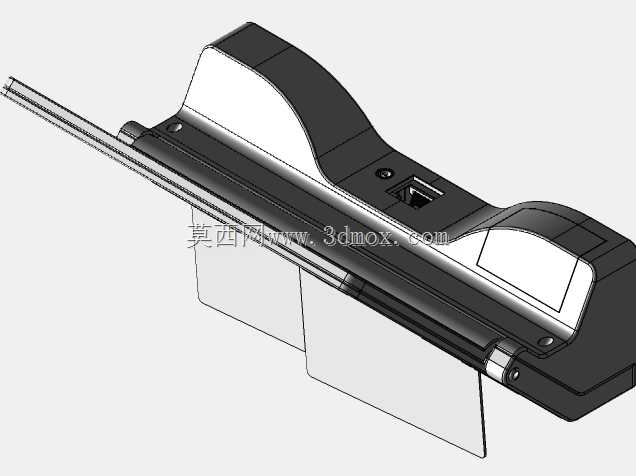

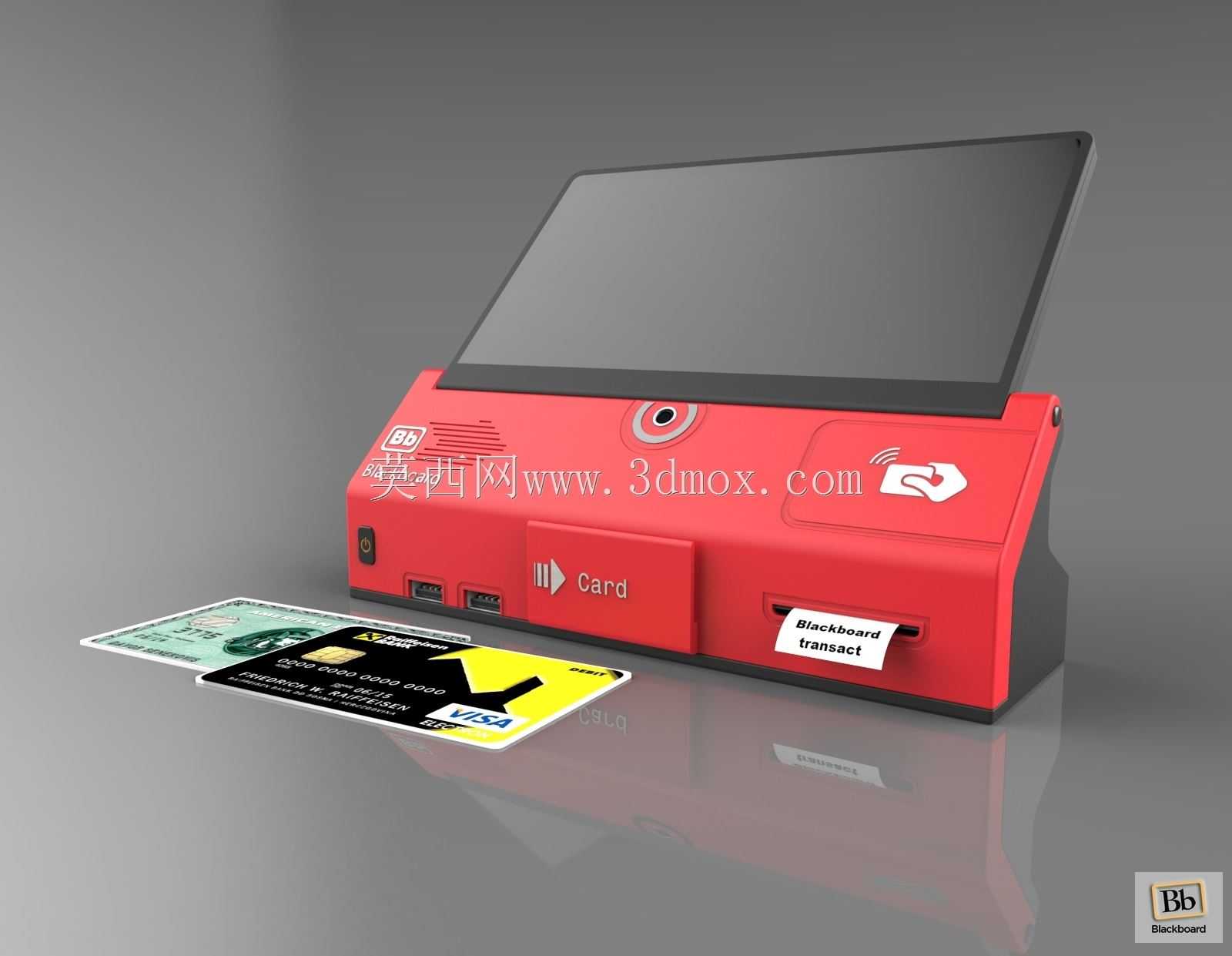

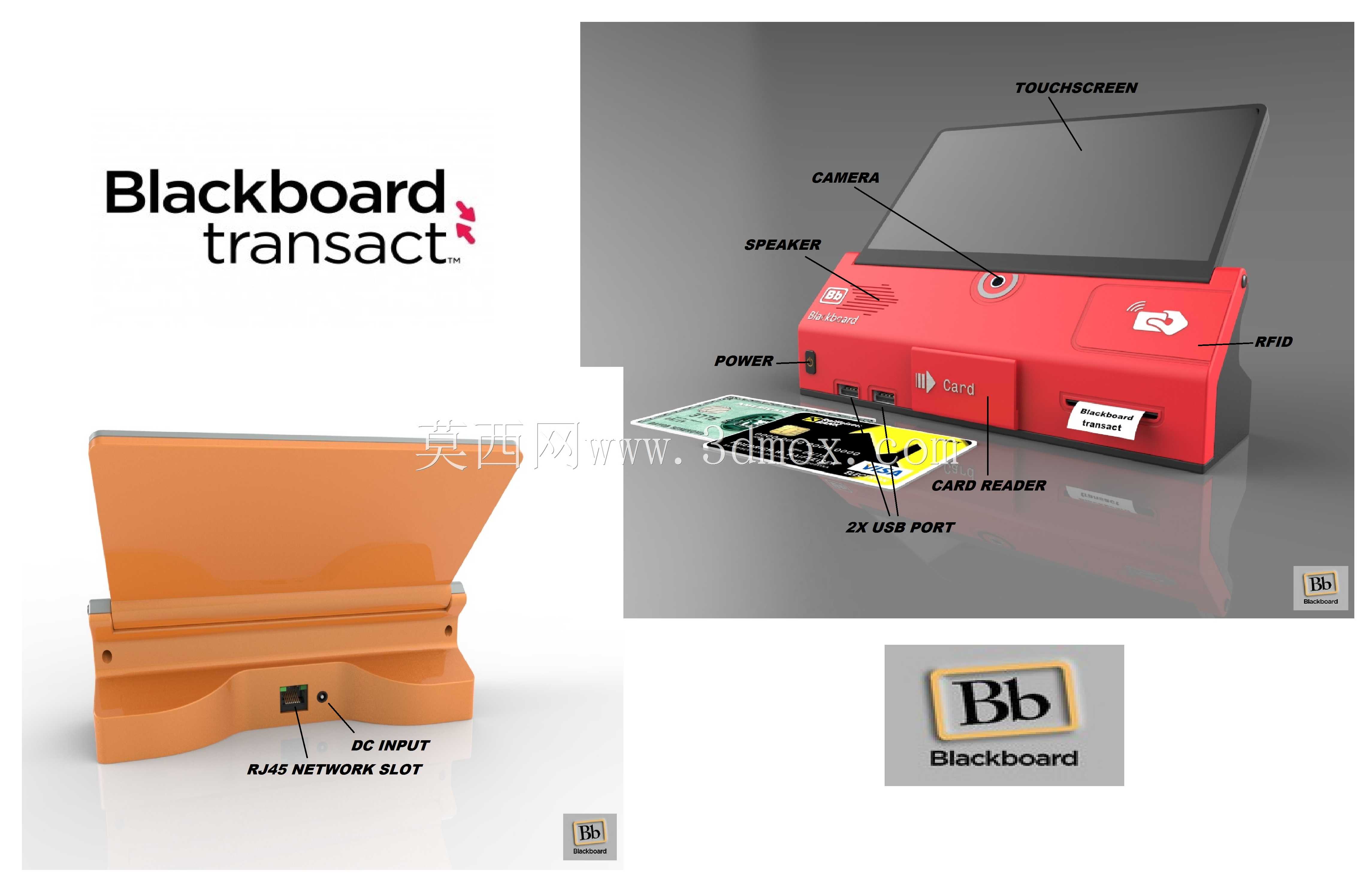

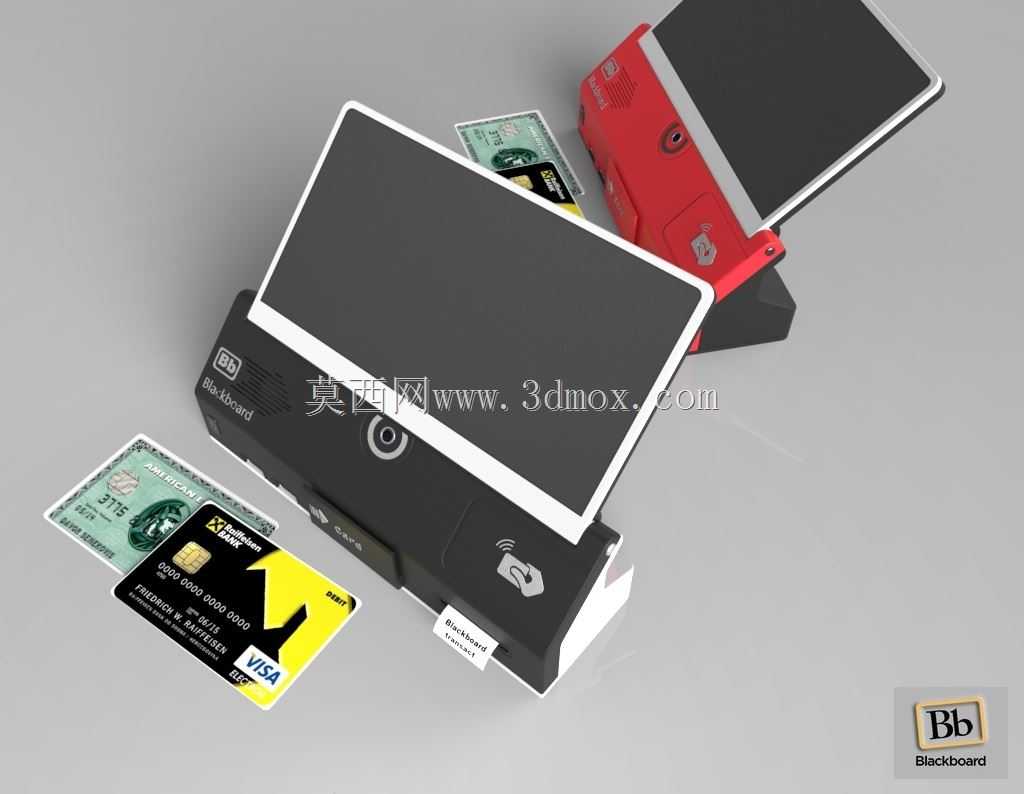

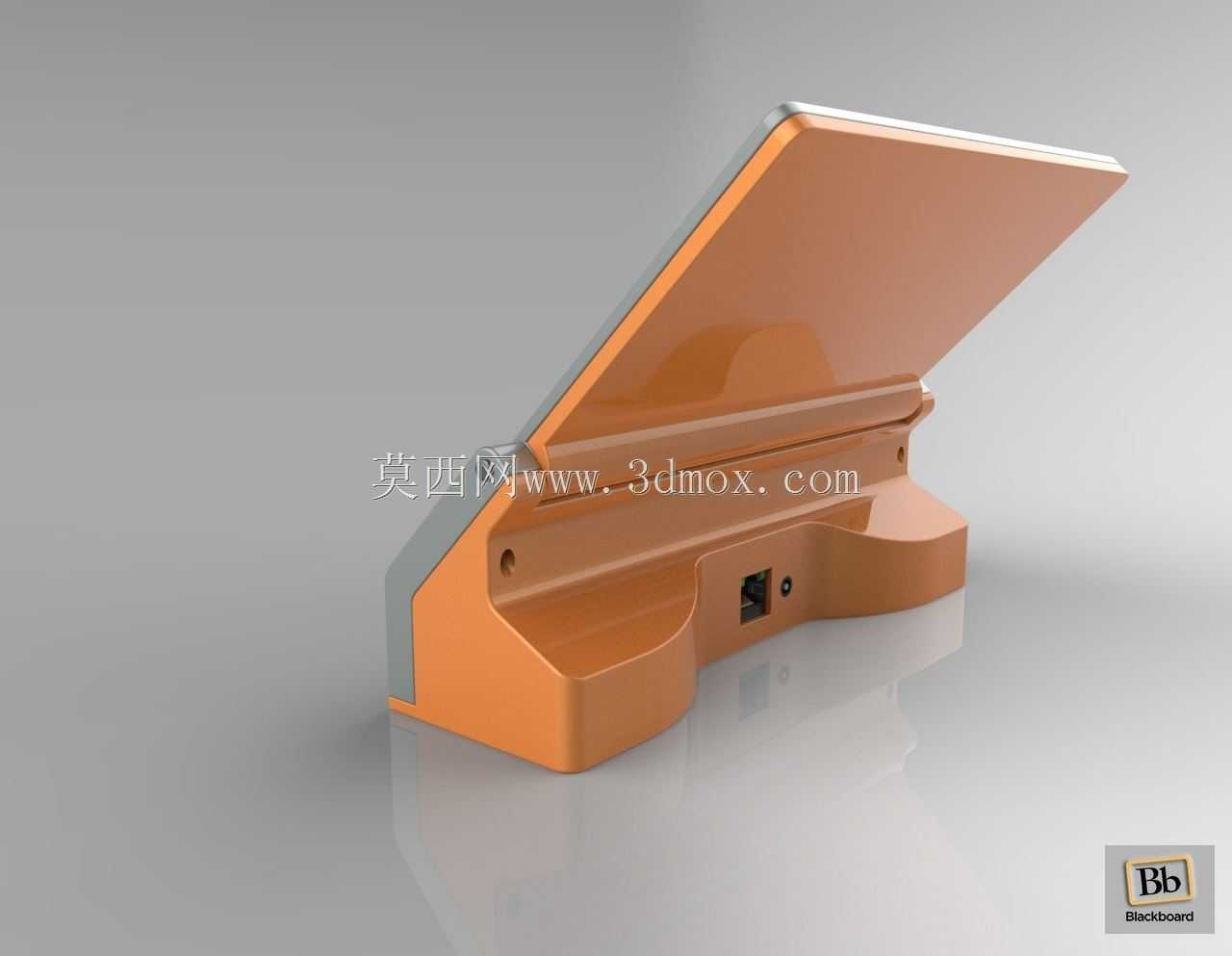

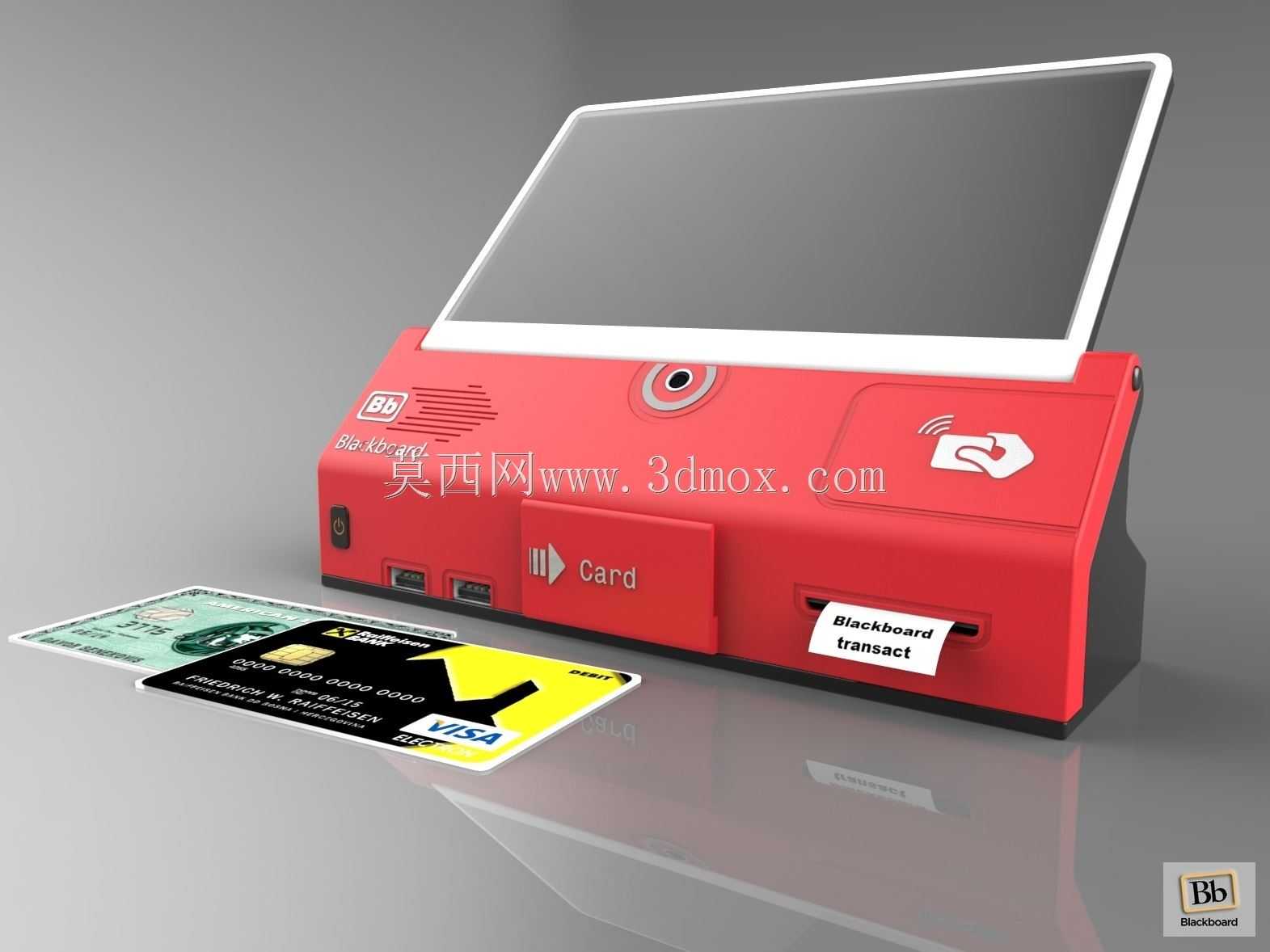

该终端主要面向线下零售门店、校园服务网点、政务办事窗口等场景，可同时支持非接触式IC卡、磁条卡的信息读取与交易凭证打印，替代传统分散的读卡、打印设备，减少桌面设备堆叠占用的操作空间。从结构布局来看，设备采用倾斜式显示屏安装角度，屏幕与底座夹角设置为115度，适配操作人员坐姿状态下的自然视线角度，无需低头即可清晰查看屏幕显示内容，长时间操作不易产生视觉疲劳。底座正面集成非接触读卡感应区，感应区做了凸起的标识造型，用户可快速识别刷卡位置，感应距离控制在0-5cm区间，避免邻卡误刷的问题；读卡区下方设置磁条卡插入口，插入口做了导向倒角处理，卡片插入时可自动顺滑对位，无需刻意对准卡槽即可完成插卡操作。设备右侧集成热敏打印模块，出纸口做了防翘边设计，打印出的交易凭条可平整输出，撕纸边采用锯齿形结构，单手即可完成凭条撕取操作，无需额外辅助。底座侧面预留数据通讯接口与电源接口，接口位置设置在设备后侧偏下位置，接线完成后线缆可自然垂落到桌面后方，不会干扰正面操作区域，保持操作台面整洁。设备底部设置四个防滑橡胶脚垫，脚垫高度3mm，既可以增大与桌面的摩擦力避免设备滑动，也可以在底座与桌面之间留出散热间隙，保障内部电路长时间工作的散热需求。整体外壳采用上下分壳的装配结构，分壳线设置在设备侧面偏下位置，装配后无明显外露螺丝，外观整体性强，同时也方便后期维护时的拆机操作。外壳壁厚设置为2.5mm，采用阻燃ABS材质，兼顾结构强度与绝缘性能，可满足日常商用场景下的抗摔、耐磨需求。设备的功能模块布局做了重心优化，重量较大的电源模块与打印模块设置在底座底部靠前位置，屏幕翻转时不会出现设备前倾倾倒的问题，无需额外固定即可稳定放置在各类平整台面上。
