汽车发动机点火系统火花塞结构设计

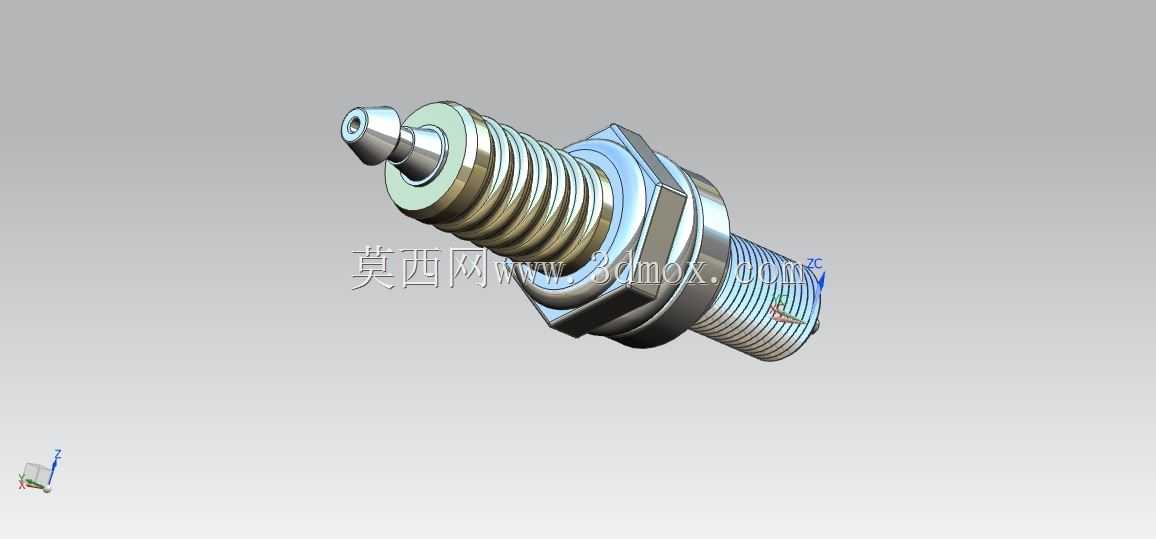

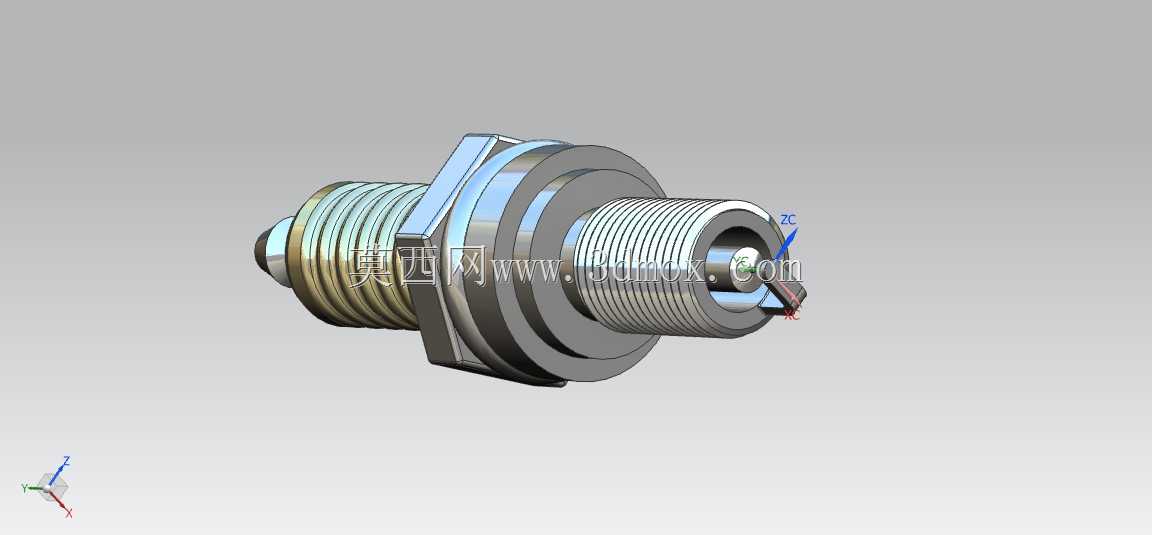

作为发动机点火系统的核心执行部件，火花塞的结构设计直接决定了内燃机的点火可靠性、燃烧效率与长期运行稳定性，这类零件的三维建模需要兼顾安装适配性、工况耐受性与功能实现的多重要求。从实际装车场景来看，火花塞需要伸入发动机燃烧室内部，在高温高压、油气混合腐蚀、高频振动的极端工况下稳定工作，将高压脉冲电流转化为击穿间隙的电火花，点燃气缸内的压缩混合气，为发动机做功循环提供初始点火能量。建模过程中首先要明确安装边界的尺寸约束：壳体上的六角拧动结构需要匹配标准套筒的拆装空间，螺纹段的公称直径、螺距、有效旋合长度必须严格对应气缸盖的安装螺纹孔参数，避免出现旋合过短导致密封失效、旋合过长顶碰活塞的装配故障，同时螺纹末端的密封垫圈安装槽需要预留合理的压缩量，保证燃烧室与外界的高压密封，防止漏气导致的缸压不足问题。从功能结构拆分来看，模型完整还原了接线螺母、绝缘瓷体、金属壳体、中心电极、侧电极几个核心部分：顶部的接线螺母用于连接高压点火线，需要保证与接线端子的可靠卡合，避免高压工况下出现跳火脱落问题；中间的绝缘瓷体采用多段阶梯轴结构，既保证了中心电极与金属壳体之间的高压绝缘性能，也通过肋状结构增加了表面爬电距离，避免高压电沿瓷体表面击穿漏电；金属壳体除了提供螺纹安装结构与拧动受力位，还承担了散热作用，将燃烧室吸收的热量通过螺纹传导至气缸盖，维持火花塞自身的合理工作温度，避免过热早燃或者温度过低积碳。中心电极与侧电极的间隙设计是功能实现的关键，建模时严格控制两个电极之间的跳火间隙尺寸，间隙过大会导致点火电压需求升高，超出点火线圈输出能力造成缺火，间隙过小则会导致电火花能量不足，混合气点燃不充分，出现动力下降、油耗升高的问题。侧电极采用焊接固定在壳体端面的结构，建模时还原了焊接位的过渡结构，保证电极在高频振动、冷热交变工况下不会出现断裂脱落。整个模型的结构细节完全贴合量产火花塞的实际加工与装配要求，没有冗余的非功能结构，各个配合面的尺寸公差预留符合机械加工的工艺要求，既可以作为发动机整机装配的配套子部件模型，也能为点火系统相关的结构设计、工况模拟提供准确的三维数模参考，帮助设计人员在整机布局阶段验证火花塞的安装空间、与周边进排气门、活塞顶面的运动干涉情况，提前规避装配阶段可能出现的结构冲突问题。
