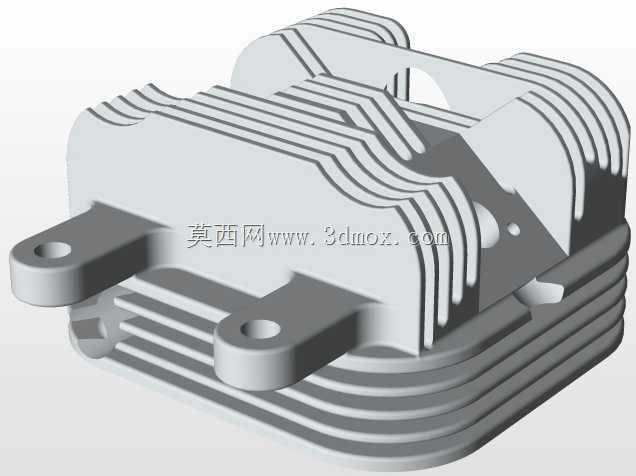

单缸风冷式气缸盖结构设计展示

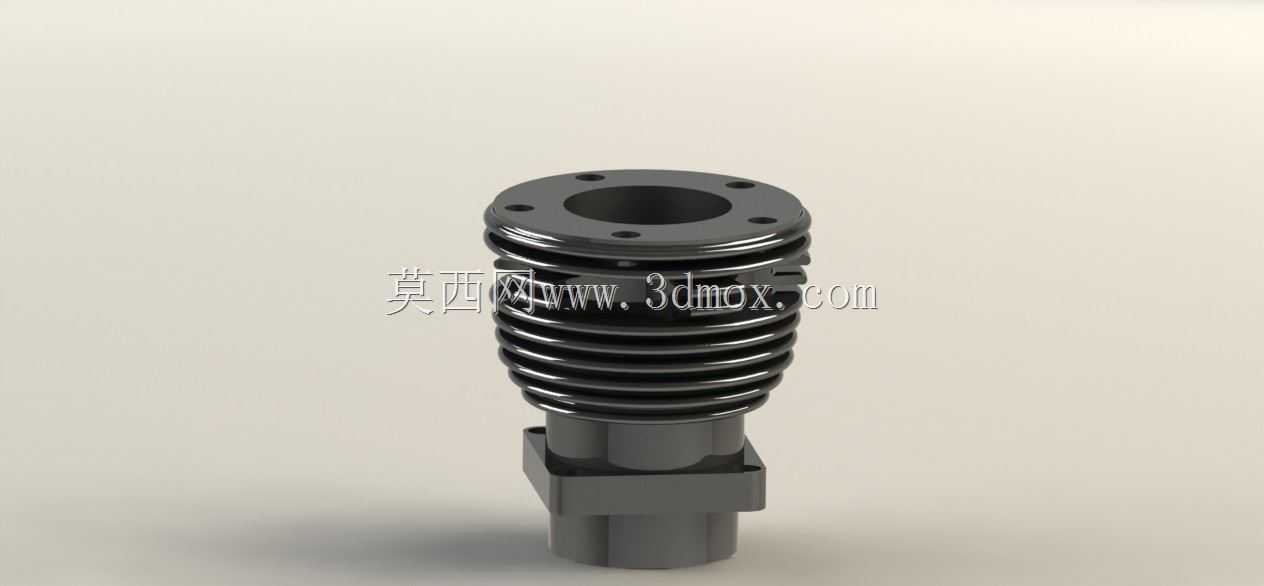

这类带环形散热鳍片的气缸盖结构，主要适配小排量单缸风冷内燃机，常见于通用动力机械、小型农林作业设备、迷你摩托以及便携发电机组这类对动力单元体积、自重有严格限制的应用场景。不同于水冷机型依赖密闭水道带走燃烧室热量的设计思路，该结构完全依靠外表面密集排布的环形散热鳍片，扩大与空气的接触面积，配合设备运行时的自然迎风或者配套导流罩引导的冷却气流，把燃烧室做功产生的多余热量持续散出，省掉了水冷系统必备的水泵、管路、散热器等附属部件，整体动力单元结构更紧凑，维护成本更低，也不存在冬季冻裂缸体、冷却液泄漏腐蚀周边零件的隐患。从结构设计逻辑来看，顶部带均匀分布安装孔的法兰面，是用来匹配气缸盖罩、密封燃烧室上部空间的，安装孔的位置度公差需要严格控制，避免装配后出现密封面压合不均导致的漏气、漏油问题；中部的环形鳍片采用等间距排布，每片鳍片的厚度、根部圆角都经过热传导效率校核，既保证足够的散热面积，也不会因为鳍片过薄在装配、使用过程中出现磕碰变形，影响散热气流的流通效率；下部的定位凸台结构，是和气缸筒上部定位止口配合的安装边界，装配时凸台与止口的配合间隙控制在合理范围，既能保证缸盖与缸筒的同轴度，避免活塞运行时出现偏磨，也能给燃烧室密封垫留出合适的压缩量，保证高温高压燃气不会从结合面泄漏。这类结构在实际选型应用中，需要重点匹配对应缸径的活塞行程压缩比，顶部燃烧室的凹腔容积直接决定整机压缩比参数，设计时要结合使用场景的燃油标号、额定转速区间调整凹腔形状，保证油气混合后燃烧充分，避免出现爆震、燃烧不完全导致的动力不足、积碳过多问题。同时散热鳍片的排布方向也要结合整机的安装姿态调整，保证冷却气流可以顺着鳍片间隙顺畅流通，不会出现气流死区导致局部过热，引发缸盖变形、气门密封失效等故障。下部的接口结构除了定位止口，还预留了紧固件的安装位置，装配时需要按照对角顺序逐步拧紧螺栓，保证缸盖各个方向的压合力均匀，避免局部应力过大导致缸盖开裂。
