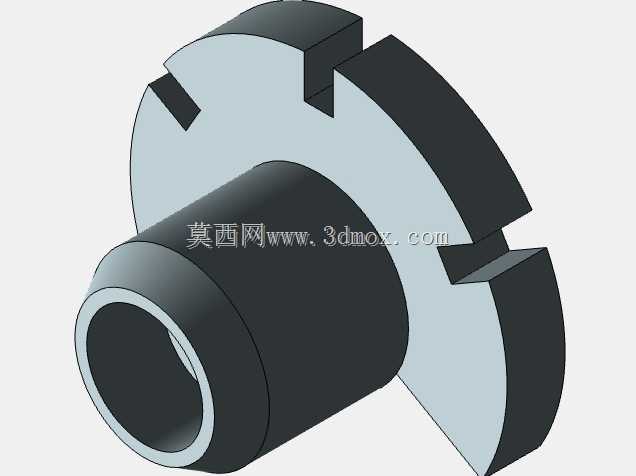

车削加工主凸轮凸轮轮精密传动构件

在自动化进给机构、轻工包装设备、纺织机械的凸轮传动单元里，这类车削成型的主凸轮构件是核心执行部件，负责将主轴的旋转运动转化为从动件的规律往复直线或摆动动作，直接决定设备工位切换、进给行程的动作精度与运行稳定性。实际产线应用中，这类凸轮构件常配套在自动车床的进给凸轮组、包装机的送料凸轮机构里，承担工位节拍控制的核心作用，一旦轮廓型面精度超差，会直接导致从动件动作行程不到位、工位错位，甚至引发设备卡滞、工件报废的问题。

从设计逻辑来看，这类凸轮构件的型面轮廓完全匹配从动件的运动规律曲线，车削加工阶段需要严格保证基圆尺寸、升程段轮廓度、回程段过渡圆角的公差要求，基圆部分的同轴度公差通常控制在0.02mm以内，避免凸轮旋转时产生径向跳动，导致从动件运动出现冲击、噪音过大的问题。构件的主体采用回转体结构设计，中心预留的安装轴孔与设备主轴采用H7/k6的过渡配合，轴孔端加工有键槽用于周向固定，避免凸轮在重载传动时出现周向打滑，键槽的对称度公差需要控制在0.015mm以内，保证安装后凸轮的周向定位精度，确保动作触发角度与设计值一致。

安装边界层面，这类凸轮构件的轴向定位依靠轴肩与锁紧螺母实现，设计时需要预留足够的轴向锁紧空间，凸轮端面与相邻轴承座的间隙控制在0.5-1mm，避免旋转过程中出现端面摩擦；凸轮的最大外轮廓半径需要匹配设备内部的安装腔体尺寸，保证旋转过程中不会与周边的机架、送料导轨等部件发生运动干涉，通常轮廓外侧预留3-5mm的安全间隙。型面工作段的表面粗糙度要求达到Ra1.6以下，降低与从动件滚子接触时的摩擦磨损，延长构件的使用寿命，非工作段的表面粗糙度可放宽至Ra3.2，在保证使用性能的前提下控制加工成本。

实际选型适配时，需要重点核对凸轮的升程量、动作角、回程角参数是否匹配设备的工位动作需求，比如自动送料工位需要的送料行程对应凸轮升程段的升程量，动作停留阶段对应凸轮的近休止角、远休止角角度，这些参数直接决定设备的生产节拍与动作稳定性。车削加工过程中，型面的过渡位置需要避免出现尖角、接刀痕，否则会导致从动件运动过程中出现刚性冲击，加速滚子轴承的磨损，严重时会造成从动件断裂。构件的材料通常选用45号钢或40Cr调质处理，表面淬火硬度达到HRC45-50，兼顾芯部韧性与表面耐磨性，适合中低速、中等载荷的传动场景，部分高速传动场景下会选用轴承钢材质，进一步提升型面的耐磨性能与疲劳强度。

从装配调试角度来看，凸轮安装到主轴后需要进行径向跳动检测，在凸轮最大升程位置的径向跳动量不能超过0.03mm，否则会导致从动件行程出现误差，影响设备的加工或送料精度；从动件的滚子与凸轮型面需要保证线接触，接触长度不低于滚子宽度的80%，避免局部接触应力过大导致型面过早出现点蚀、磨损。日常维护中需要定期在凸轮型面涂抹润滑脂，降低摩擦副的磨损量，同时检查型面是否出现拉伤、点蚀等缺陷，一旦发现磨损超差需要及时更换，避免影响整套传动机构的运行精度。这类构件的三维建模过程中，需要严格按照运动规律曲线生成轮廓型面，通过投影曲线、扫描切除等特征完成型面构建，建模阶段需要提前校验轮廓的连续性，避免出现曲率突变的位置，为后续的数控车削加工提供准确的模型依据，减少实际加工时的试切调整工作量。
