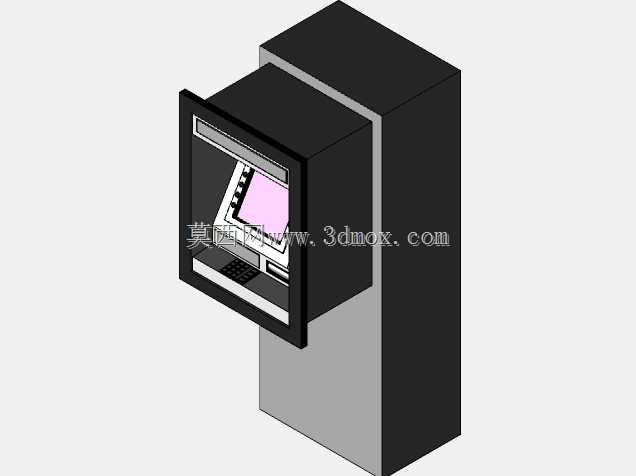

嵌墙式带保险柜结构自动取款终端

这款嵌墙安装的自助取款终端，核心设计逻辑是将现金存储保险柜与操作交互模块做一体化整合，区别于传统独立布设的大堂式取款设备，主要适配临街网点外墙、社区便民服务点、24小时自助银亭这类半户外布设场景，设备后半段嵌入墙体预留空腔，仅保留操作交互面外露，既压缩了公共区域占用空间，也能依托墙体结构提升设备整体防破坏能力。从功能分区来看，外露的操作段集成了防窥显示屏、加密键盘、凭条出口、读卡模块与人体感应提示区，所有交互部件的安装高度都符合人体工程学要求，站立操作时视线与屏幕夹角保持在15到30度区间，键盘区域做了内凹遮挡处理，避免旁人从侧方窥探输入密码。嵌入墙体的后半段为一体化保险柜结构，柜体采用加厚钢板弯折焊接成型，柜门与操作段的现金传输通道做了密封衔接，现金从保险柜到出钞口的传输路径全程封闭，不存在外露的可撬动缝隙，保险柜锁具区域预留了电子密码锁与机械应急锁的安装位，可根据安防等级需求灵活选配锁具配置。设计阶段首先要明确安装边界，墙体预留的安装空腔尺寸需要匹配设备嵌入段的长宽高参数，空腔底部要做承重找平处理，毕竟设备整体自重较大，尤其是保险柜装满现金储备后，单位面积承重要求较高，空腔四周还要预留检修操作空间，方便后期运维人员打开保险柜补钞、排查传输通道故障。设备外露面的外框做了圆角过渡处理，避免棱角磕碰过往行人，外壳面板采用冷轧钢板喷塑工艺，具备防雨水泼溅、防涂鸦的特性，适配半户外的使用环境。操作面板上方预留了摄像头安装位，可正对操作人面部采集影像，满足金融安防的录像追溯要求，出钞口设置了防夹检测传感器，取款人取走现金后挡板会自动闭合，避免异物进入设备内部造成卡钞故障。考虑到嵌墙安装后的维护便利性，设备的交互模块采用快拆式固定结构，运维时不需要将整台设备从墙体中拉出，仅需拆开操作面板的固定螺丝即可对屏幕、键盘、读卡模块进行检修更换，大幅降低后期运维的工作量。保险柜与墙体的连接部位设计了多组膨胀螺栓固定点，安装时螺栓直接穿透柜体连接到墙体内部的承重结构，防止不法分子通过暴力拖拽将整台设备从墙体中拉出，设备的布线通道从柜体后侧预留的穿线孔引出，电源线、网线全部走墙体内部的预埋管线，外露部分没有明线，既美观也能避免线路被人为破坏。
