法兰接口角通式管路预过滤装置

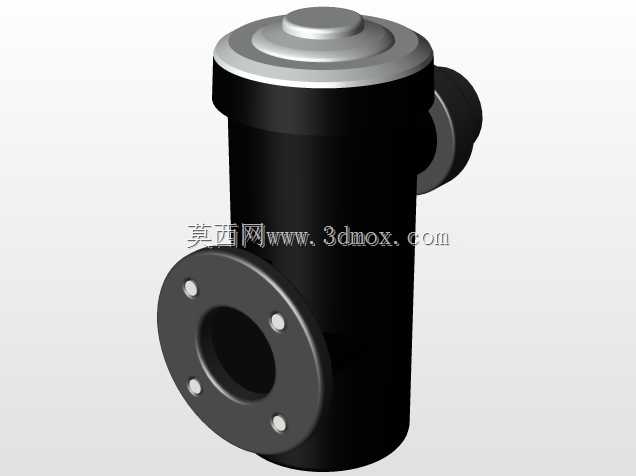

　　在工业流体输送管路的前端布设环节，这类角通结构的预过滤装置是保护后端精密阀件、计量仪表与核心处理设备的第一道屏障，日常工况中常被布置在泵组入口、换热设备进液端、精密调压阀前的管段上，用来提前截留流体裹挟的焊渣、金属切屑、密封带残段、硬质泥沙等大尺寸固体杂质，避免硬质颗粒随流体高速冲刷损伤后端设备的密封面、叶轮或者精密流道，大幅降低后续核心元件的卡滞、磨损、堵塞故障概率。从结构设计逻辑来看，这款预过滤装置采用侧进下出的角向通流布局，相比直通式过滤结构，角通设计能够让流体在腔体内形成自然的折向流态，杂质在重力与流场转向的离心作用下更容易沉降到滤筒下部的容污腔，不会持续附着在滤网上造成通流面积的快速衰减，能有效延长单次维护的间隔周期，

　　同时折向流道也能降低流体直接冲击滤网造成的结构疲劳，提升滤材的使用寿命。主体承压外壳采用厚壁筒式结构，顶部设置快开式压盖结构，日常维护时不需要将整个装置从管路上拆卸下来，只需要松开顶部压盖的紧固件就能直接取出内部的滤篮进行冲洗或者更换，大幅缩减现场运维的操作时长，也避免了拆装管路带来的密封失效风险。接口端采用标准凸面带颈法兰结构，法兰端面均匀布设四个螺栓定位孔，安装时能够和同压力等级的工业管路法兰直接匹配，法兰密封面的平面度公差控制在常规管路密封要求范围内，配合非金属密封垫片就能满足中低压流体管路的密封要求，不需要额外加工过渡连接件。侧向的出口接口采用同轴短管结构，和下部的入口法兰保持垂直的空间角度，

　　安装时可以直接适配垂直转水平走向的管路布局，不需要额外加装弯头调整管路走向，能减少管路上的连接节点数量，降低管路整体的泄漏概率。从安装边界来看，装置的整体外轮廓没有突出的异形结构，筒身外径、法兰外圆尺寸、进出口的中心距都按照常规工业管路的安装空间预留设计，现场布设时不需要为装置单独预留过大的操作空间，顶部压盖上方预留的拆装空间只需要满足取出滤篮的高度要求即可，适合在空间紧凑的车间管廊、设备夹层内的管路中安装使用。滤腔的通流截面设计比连接管路的通流截面大30%左右，即使滤网上附着了一定厚度的杂质，也能保证足够的通流面积，不会因为安装预过滤装置造成管路的压损过大影响整体输送效率，内部的滤篮采用冲孔板加支撑骨架的结构，

　　能够承受流体正向冲击与反向冲洗的压力差，不会在工况波动时出现滤材变形破损的问题。在实际选型适配时，这类预过滤装置可以根据输送流体的特性选配不同精度的滤篮，从粗滤的大孔径拦截到中等精度的颗粒过滤都能覆盖，既可以用在循环冷却水、生产给水这类大流量低精度要求的管路中，也可以通过更换高精度滤篮适配润滑油、液压油、工艺药液这类对杂质含量要求更高的流体输送场景。装置的外部结构没有易积尘的异形凹槽，筒身外壁做圆弧过渡处理，日常巡检时能够直观观察到法兰连接处、压盖位置的密封状态，出现渗漏时可以快速定位故障点，整体结构没有复杂的传动或者活动部件，日常运行过程中不需要额外的操作维护，只需要根据管路两端的压差变化定期清理滤篮即可，运行可靠性远高于带运动部件的自动过滤装置，适合在长期连续运行的工业管路系统中使用。
