常见直插封装晶体管三维结构模型

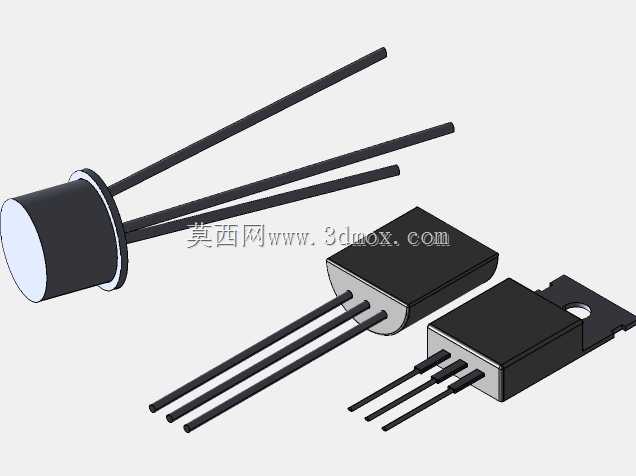

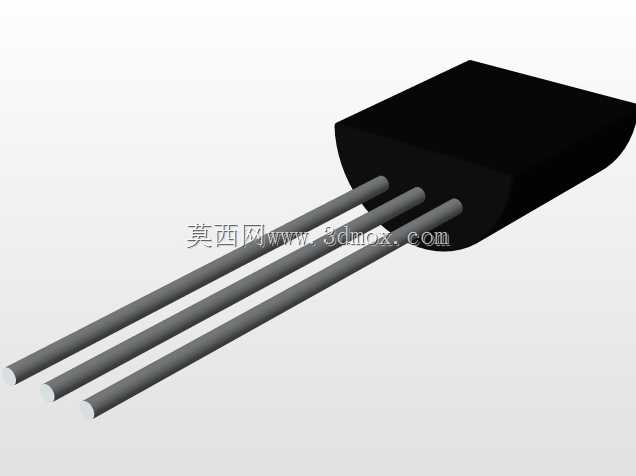

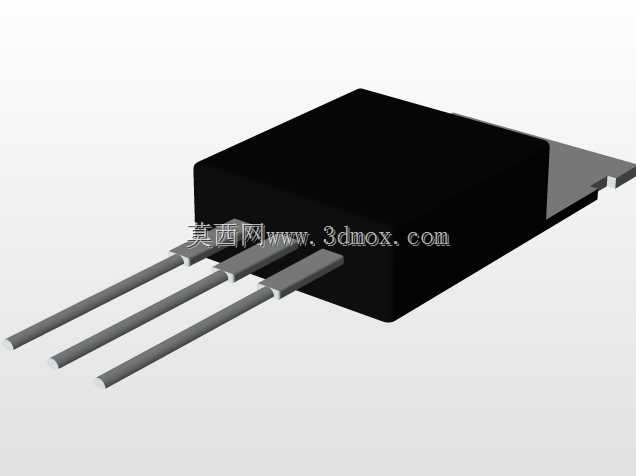

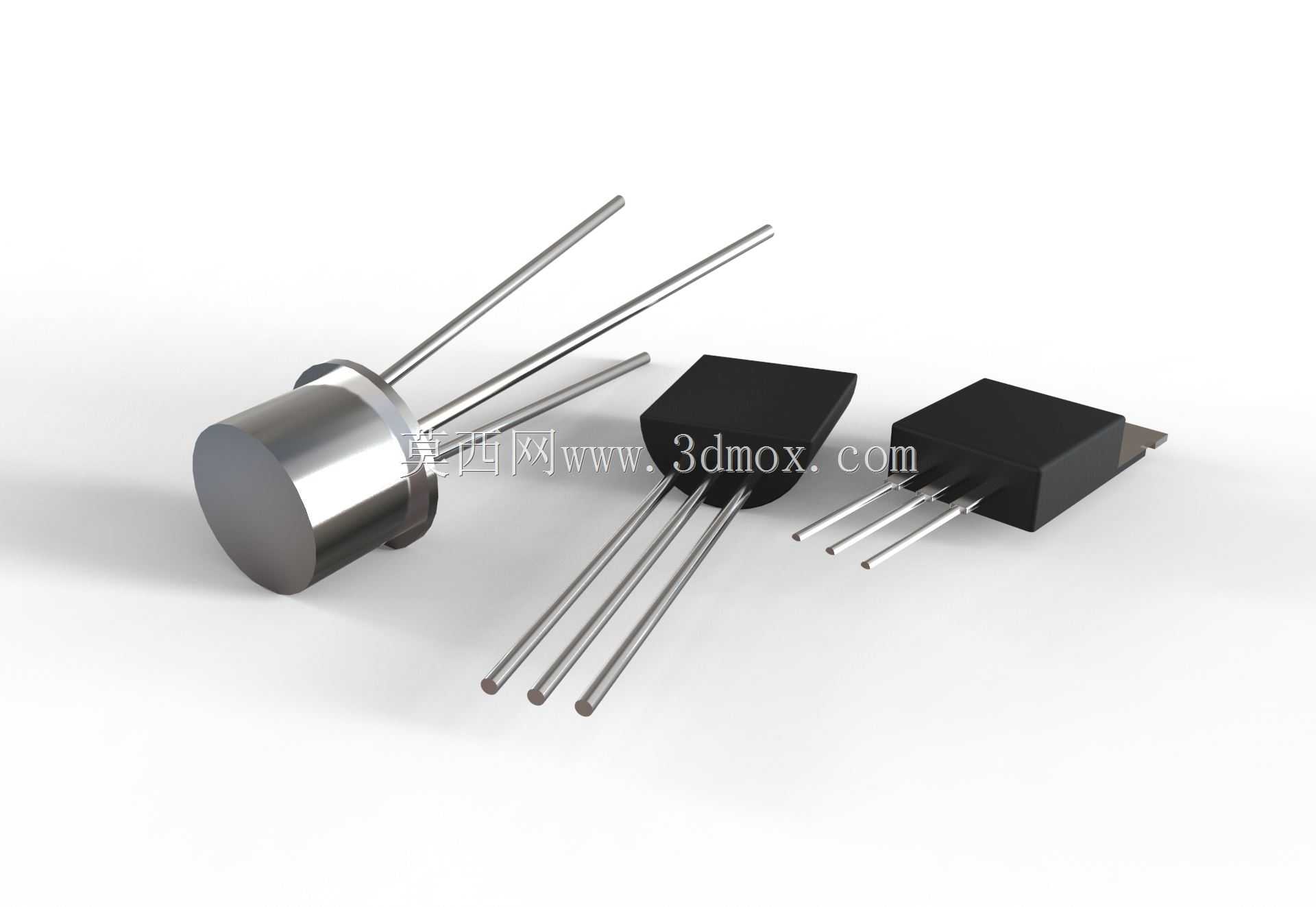

本次呈现的三款不同封装的直插式晶体管结构，覆盖了小功率金属封装、中功率塑封直插两类主流应用形态，可直接用于电子设备整机结构布局、PCB板级装配干涉校验、教学演示场景的结构参考。从实际工程应用来看，金属圆壳封装的晶体管多用于小信号放大、高频信号处理场景，外壳本身可兼做屏蔽层降低外界电磁干扰，引脚采用等距径向排布，安装时需注意引脚弯折位置距离管壳根部预留至少1.5mm的应力释放区，避免引脚断裂或封装气密性受损；两款塑封直插晶体管分别对应小功率开关、中功率驱动场景，带散热延伸片的款式可直接贴合PCB预留铜箔或加装小型散热片，提升持续工作时的载流能力。设计过程中严格还原了实物的外形公差边界，管壳部分的拔模斜度、引脚直径公差、引脚间距均按照行业通用封装规范绘制，金属封装款的管帽与管座压合位置的台阶结构、塑封款本体的合模线细节都做了写实还原，可直接用于装配仿真时的干涉检查，避免结构设计时出现元件与周边壳体、接插件的空间冲突。在PCB布局阶段，这类直插元件的引脚伸出板面长度、焊接面的焊盘尺寸匹配都可以借助该模型完成预校验，尤其是带散热片的中功率管，其散热片与周边元件的安全电气间隙、安装固定孔的位置对齐都能通过三维装配提前验证，减少打样后的改板次数。从结构设计逻辑上，三款元件的引脚根部都做了圆弧过渡处理，还原了实际元件引脚的抗弯折结构，管体表面的标识区域预留了平整面，可根据实际选型的元件型号添加丝印标识，满足整机BOM可视化的需求。不同封装的晶体管在整机设备中的安装高度存在明显差异，金属圆壳款的安装高度最高，在做薄型化设备结构设计时需要提前核算上层壳体的避让空间，塑封小功率款的安装高度最低，适合高密度排布的信号处理板卡使用，带散热延伸片的款式需要预留散热片的安装空间，不能在其正上方布置过高的周边元件。
