Bitspower水冷系统扩展器接头组件

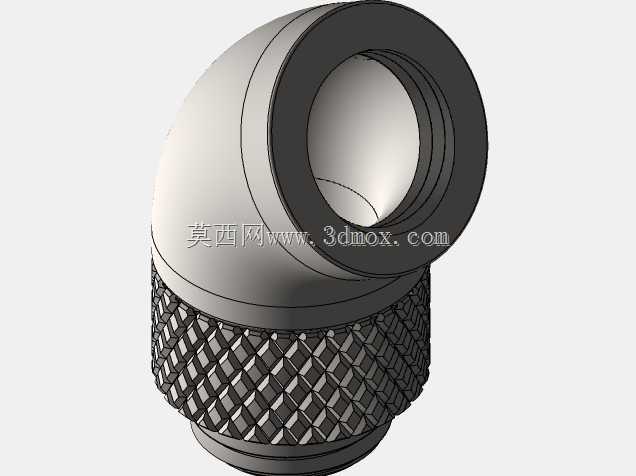

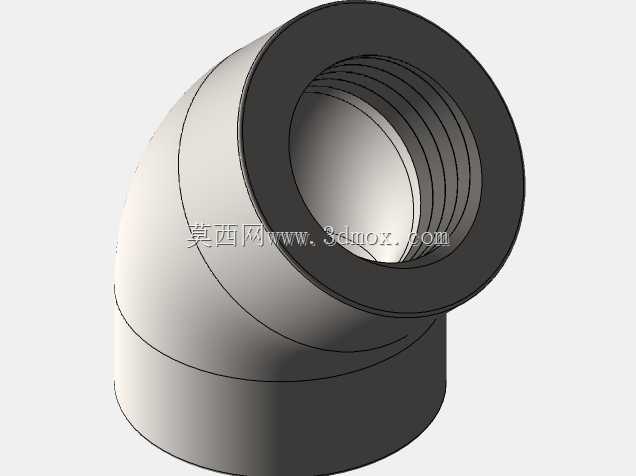

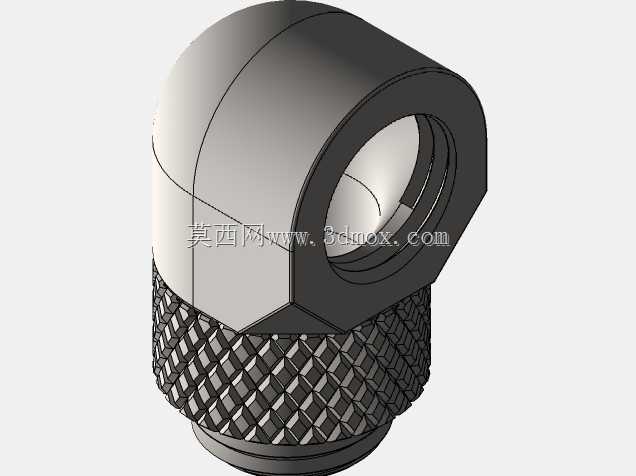

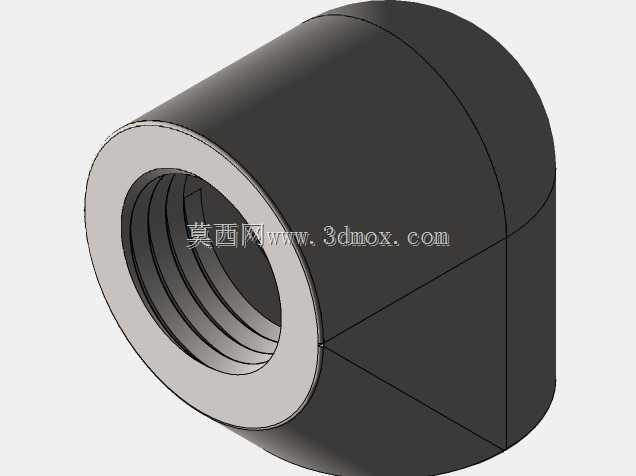

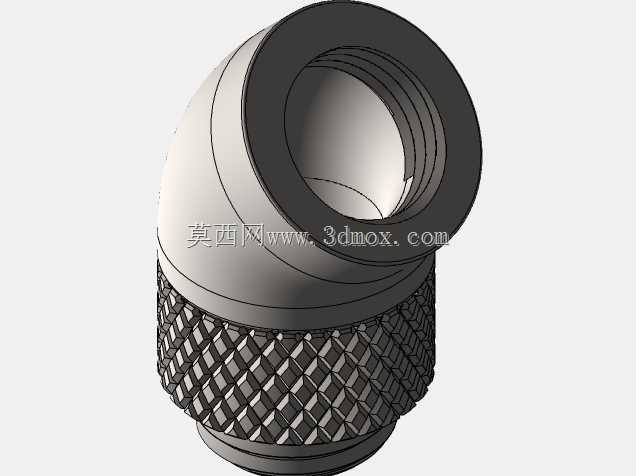

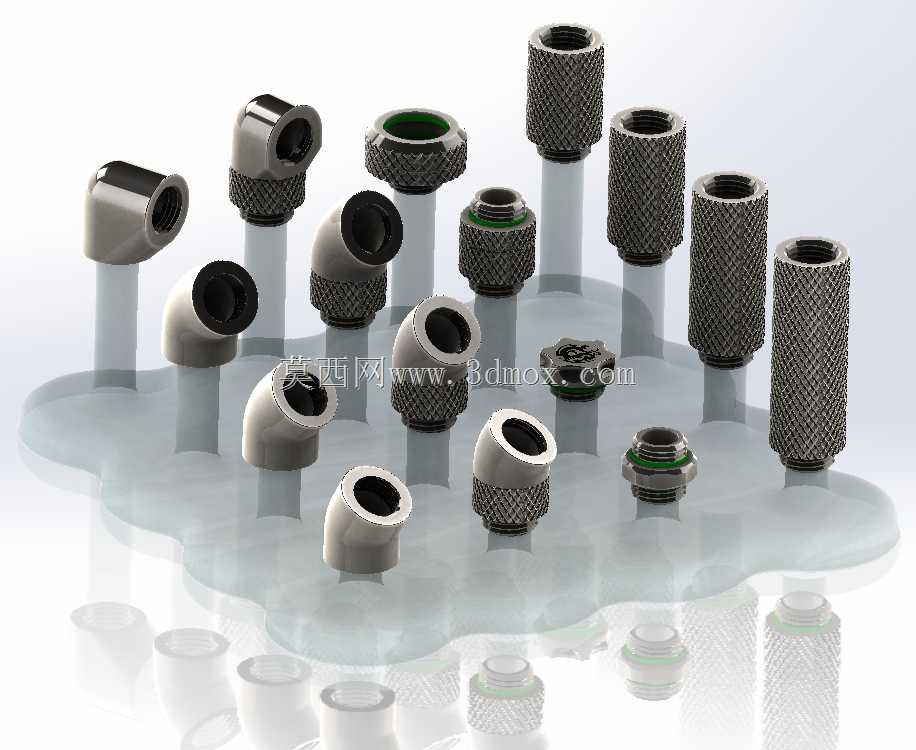

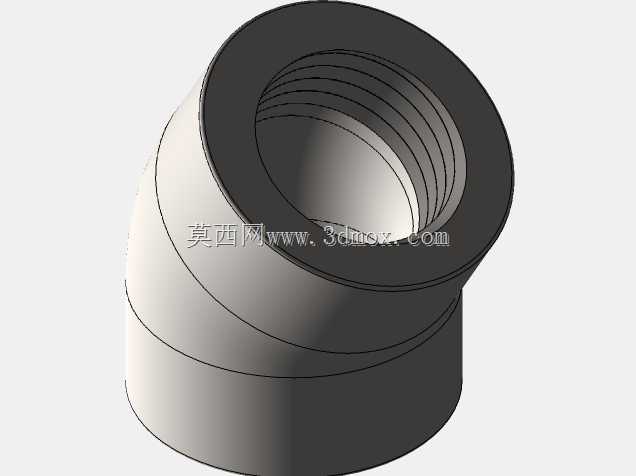

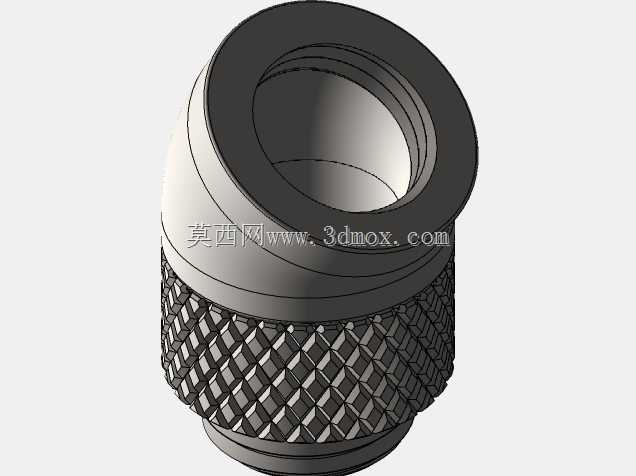

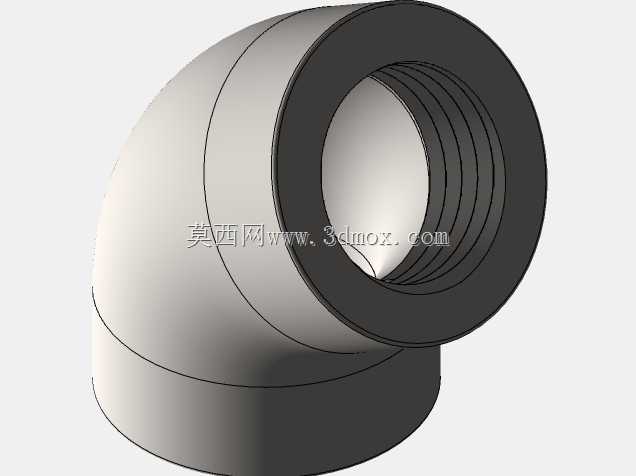

这套水冷管路扩展接头组件，主要面向分体式水冷散热系统的管路搭建场景，覆盖PC硬件超频散热、小型工业液冷设备、大功率电子元器件冷却回路的管路转接需求，是液冷回路中调整管路走向、拓展接口数量、适配不同管径管路的核心连接件。从结构设计来看，不同规格的接头分别对应不同的使用场景：90度弯角接头主要用于机箱内部、狭小设备舱内的管路转向，避免硬管弯折产生的应力集中，同时减少管路弯折带来的流阻提升；直型外螺纹接头用于冷排、水冷头、水泵等核心部件的直接对接，滚花防滑外圈的设计，是考虑到安装时无需额外工具，徒手即可完成拧紧操作，滚花纹路的深度和间距经过反复调整，既保证足够的摩擦力防止打滑，又不会因为棱角过于尖锐划伤安装人员的手部，同时滚花区域的外径控制在合理范围，不会在密集安装时和相邻接头产生干涉。带密封圈的快插式接头，主要用于需要频繁拆装维护的回路位置，密封圈采用耐水冷液腐蚀的氟橡胶材质，压缩量控制在合理区间，既保证密封性能不会出现漏液问题，又不会因为压缩量过大导致接头拧入时阻力过大，长期使用后也不会出现密封圈粘连在螺纹上的问题。不同长度的延长接头，用于解决安装时部件间距和管路长度不匹配的问题，接头的内孔流道做了圆弧过渡处理，没有直角台阶，最大程度降低冷却液在接头位置的流阻，避免因为流道突变产生的紊流影响整个回路的散热效率。从安装边界来看，所有接头的外螺纹采用标准G1/4管螺纹，螺纹公差控制在6H级，和市面上主流的冷排、水冷头、水泵接口完全适配，拧入深度经过校核，不会出现拧入过深顶坏部件内部流道，或是拧入深度不足导致密封失效的问题；不同角度弯角接头的中心高尺寸做了统一规划，在密集排布时可以保证管路走向整齐，不会出现接头之间互相挤压的情况，接头的外露部分最大外径控制在合理范围，在15mm间距的安装孔位上也可以实现并排安装，不会产生干涉。设计过程中还考虑了长期使用的可靠性，接头主体采用黄铜材质做镀镍处理，既保证足够的结构强度，承受管路内部的水压不会出现开裂变形，又可以抵御水冷液的长期腐蚀，不会因为长期使用出现锈蚀、杂质脱落堵塞冷头微水道的问题；不同颜色的密封圈区分不同的耐压等级，方便安装人员快速识别选型，避免低压接头用在高压回路中出现漏液风险。整套接头覆盖了分体水冷回路搭建中绝大多数的转接需求，从管路转向、接口延长、管径转换到快拆维护，不同结构的接头可以组合出多种管路布局方案，适配不同空间的安装需求。
