DB9公头串口连接器结构设计

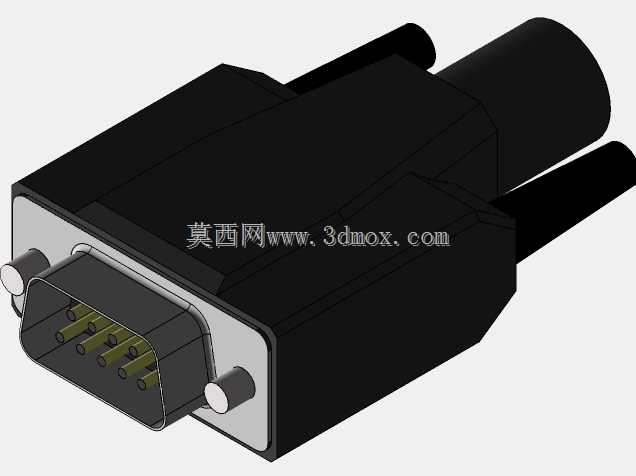

在工业通讯、仪器仪表、数控设备的信号传输链路里，DB9公头接口是应用极广的串行连接部件，很多做设备电控布线、外设接口开发的工程师，在做结构适配时都需要精准的接口模型来核对安装间隙。这款DB9公头的设计完全贴合实际量产接插件的结构逻辑，前端金属屏蔽壳包裹9根插针，插针按照标准D-SUB接口的排布规则错位排列，能从物理结构上避免反插，插针的伸出长度、相邻针脚间距都严格遵循通用接口规范，保证和母座对插时的接触可靠性，不会出现针脚弯折、接触不良的问题。接口两侧的固定螺柱位置做了精准定位，和设备面板上的安装孔位完全匹配，装配时可以通过螺丝将公头牢牢固定在面板或设备外壳上，避免设备运行过程中受线缆拖拽导致接口松脱，影响信号传输稳定性。后端的线缆出线部分做了双槽位的防弯折结构，适配不同线径的多芯屏蔽线缆，注塑成型的外壳在出线位置做了弧度过渡，能减少线缆反复弯折时的线芯断裂风险，外壳的卡扣结构和内部金属屏蔽层的卡槽完全契合，装配时不需要额外打胶就能实现壳体的牢固扣合，同时金属屏蔽层能有效隔绝外部电磁干扰，保证串口通讯过程中的信号完整性，在工业现场复杂的电磁环境下也能稳定传输RS232、RS485等串行信号。做结构设计时，这款模型的安装边界尺寸完全参照行业通用规格，面板开孔尺寸、插合面的突出高度、尾部线缆的最小弯曲半径都做了还原，工程师在做设备面板布局、线缆走线规划时，可以直接调用模型核对装配空间，不需要反复测量实物尺寸，也能提前规避接口和周边元器件、结构件的干涉问题。不管是做老式工控设备的接口替换，还是新设备的串口扩展结构设计，这款接插件的结构细节都能满足设计校核的需求，插针的焊接杯口位置也做了结构还原，方便工程师在做PCB布局时核对焊盘位置和接线空间，外壳的防滑纹理设计也符合实际操作的插拔手感，不会出现插拔时打滑的问题。
