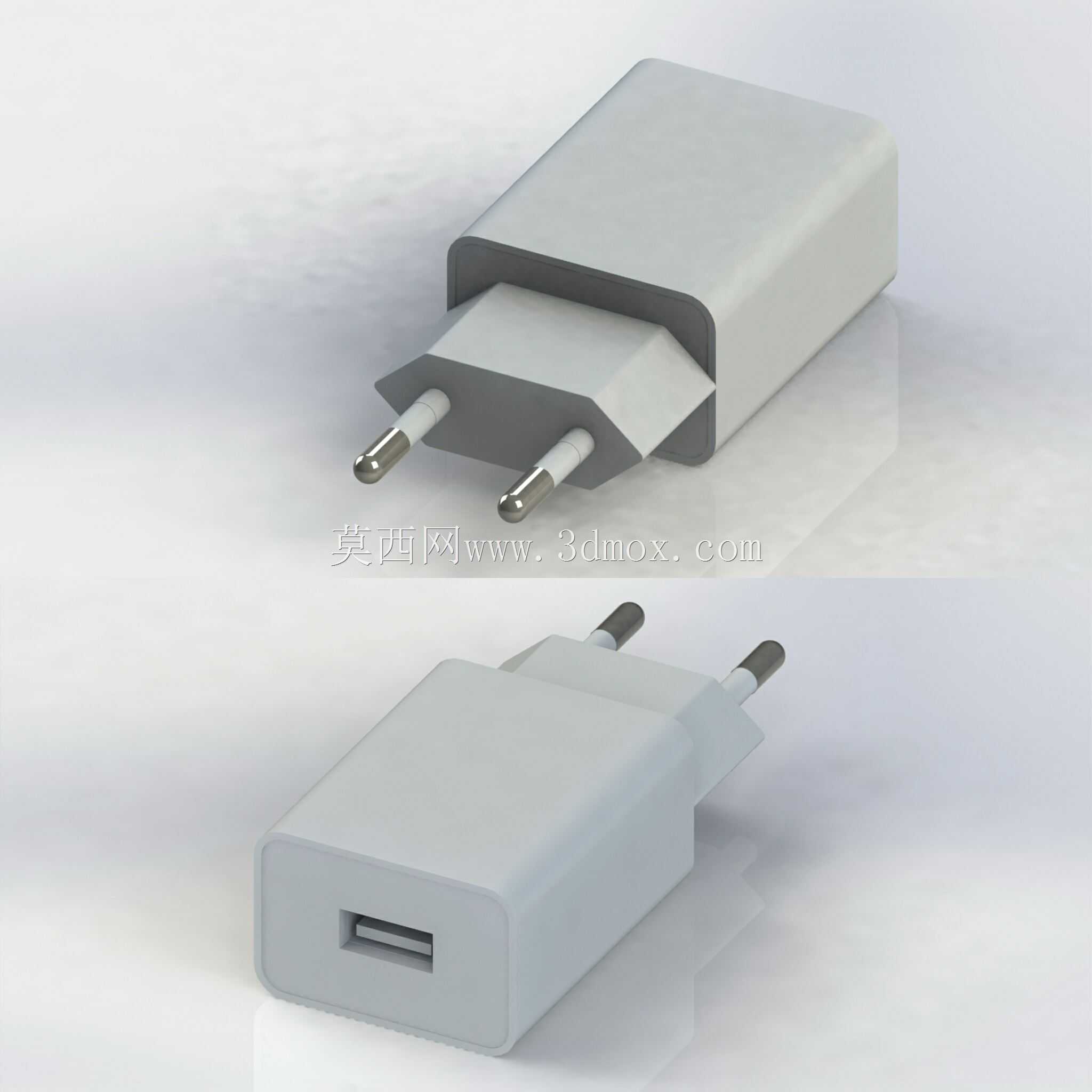

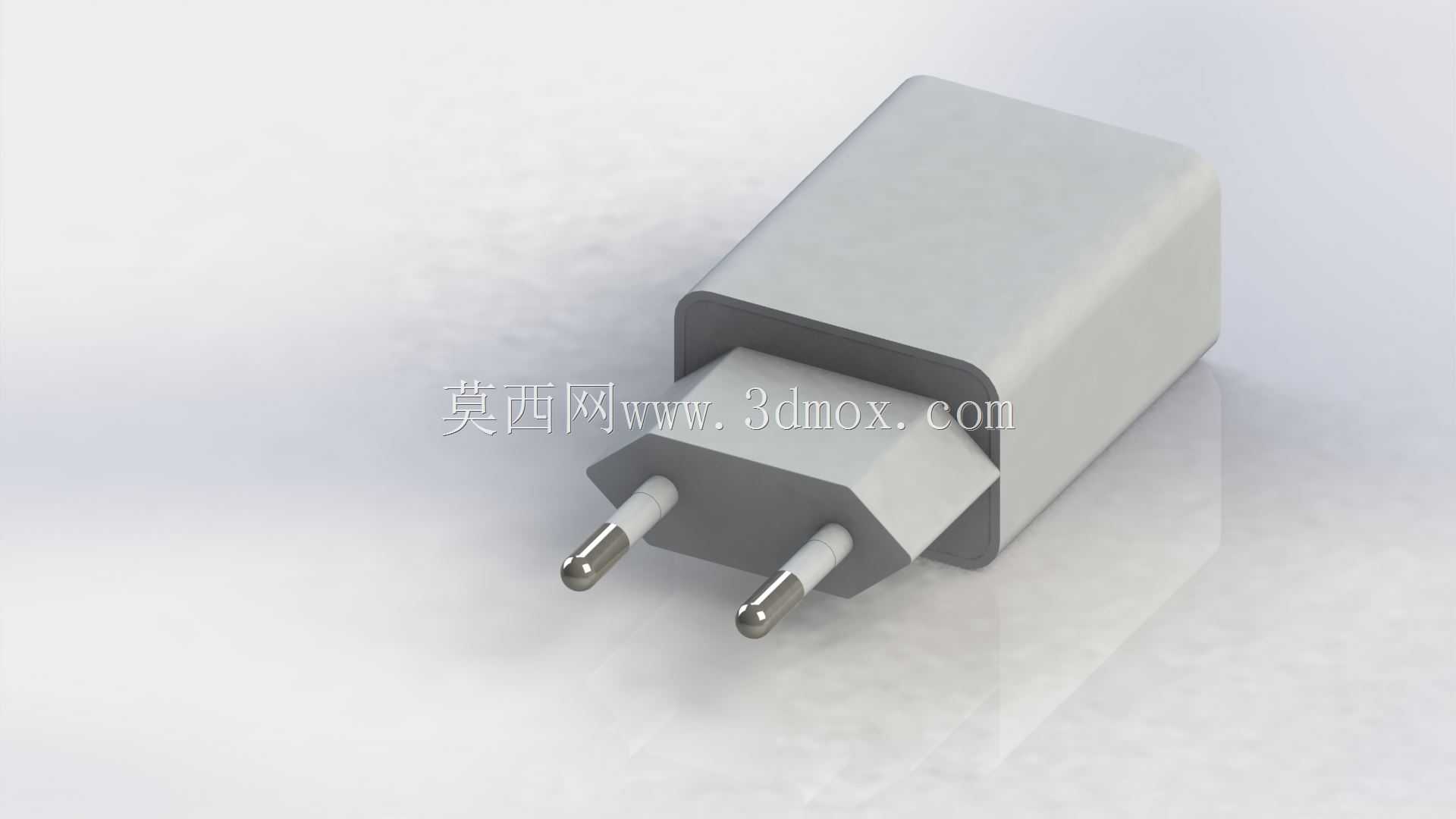

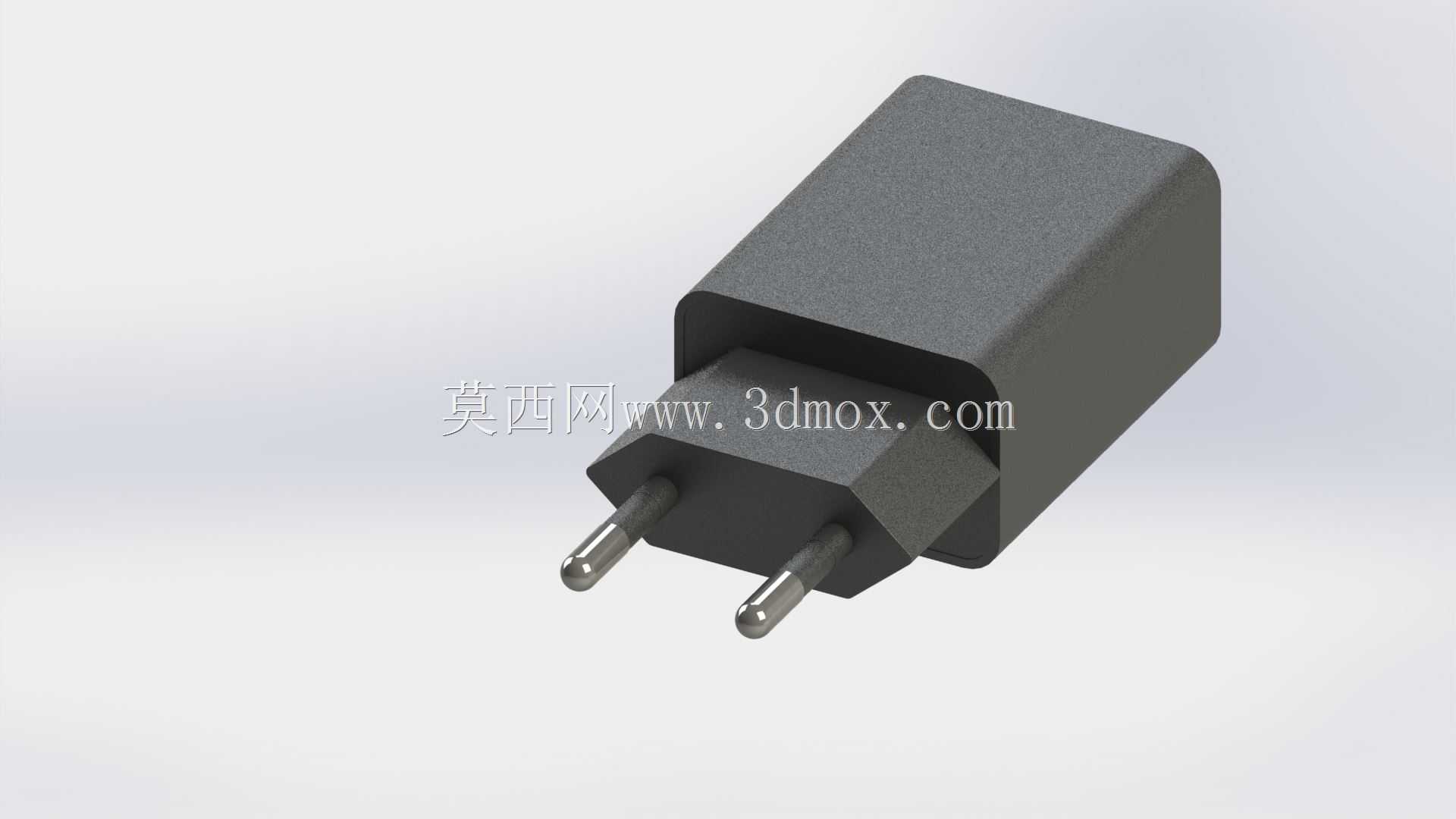

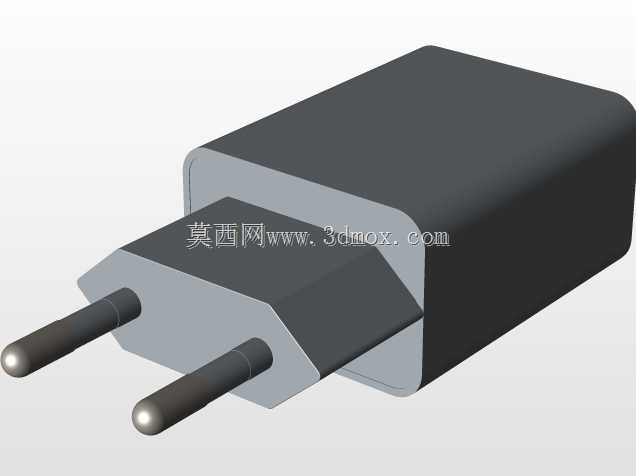

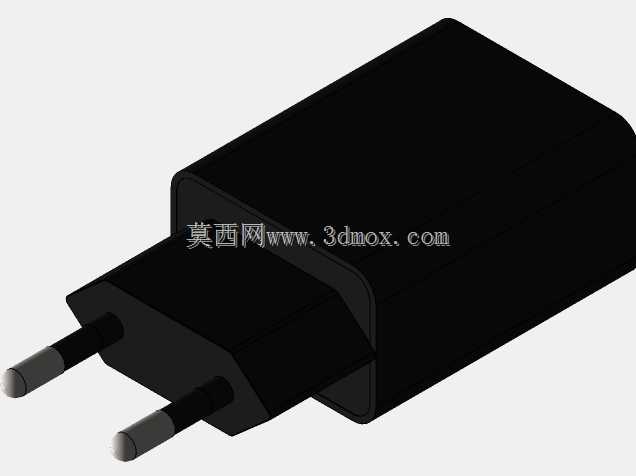

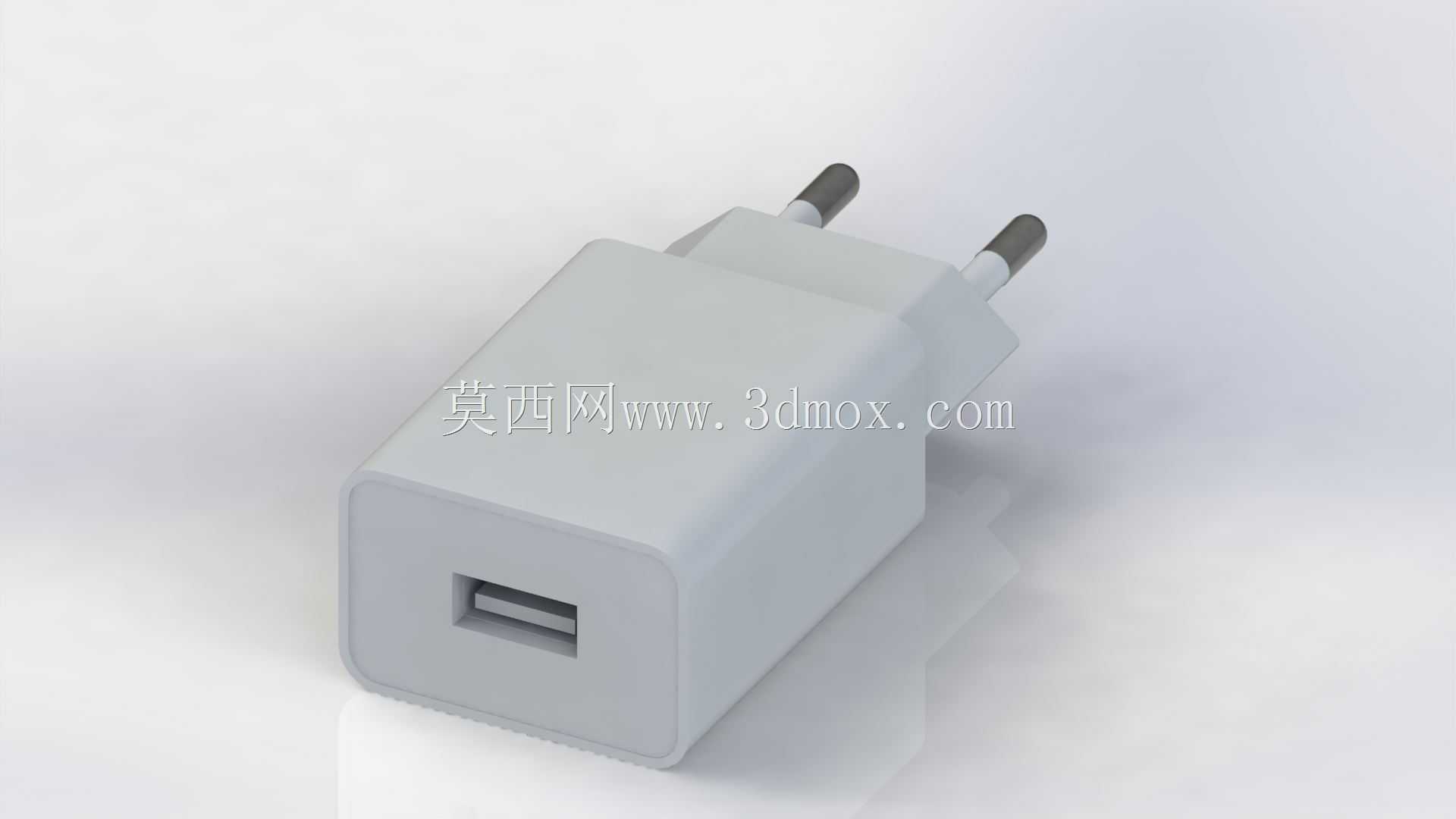

小米Redmi 1S手机充电器三维数模

日常消费电子配件的结构设计中，手机充电器属于量产规模极大、结构精度要求严苛的品类，这款适配Redmi 1S的充电插头三维数模，完整还原了量产成品的全部结构细节，可直接用于配件适配校验、周边产品结构匹配、逆向设计参考等场景。从实际使用场景来看，这类充电器主要面向民用消费领域，适配对应型号手机的低压直流供电需求，插脚侧直接对接民用市电墙面插座，输出侧通过USB接口连接充电线材，为手机提供稳定的直流充电输入，日常使用中需要兼顾插合稳定性、插拔手感、外壳绝缘防护、内部元器件排布散热等多重需求。设计过程中首先要确定插脚的标准间距，这款产品采用国标两扁插结构，插脚中心距严格遵循民用插座的通用尺寸规范，插脚外露长度、插脚直径都符合国标强制要求，保证插入墙面插座后不会出现松脱、接触不良的问题，插脚与内部PCB板的连接位置做了限位结构，避免多次插拔后插脚出现歪斜、移位的情况。外壳采用上下扣合的分体式结构，扣合位置做了错位止口设计，既可以保证装配后的接缝均匀美观，也能提升外壳的整体结构强度，避免跌落时上下壳直接开裂分离，外壳表面做了细微的磨砂纹理处理，既可以提升握持插拔时的摩擦力，也能减少日常使用中表面划痕的产生。整体外形采用小方墩式的圆角造型，所有棱边都做了R角过渡处理，没有尖锐的棱角，一方面可以避免日常拿取时划伤手部，另一方面也能在插装到墙面插座时，减少与相邻插座位置的干涉，保证多设备同时插装时的空间利用率。内部腔体的排布充分考虑了元器件的安装空间，高压侧、低压侧做了清晰的区域划分，预留出安规要求的电气间隙，避免高压爬电带来的安全隐患，同时腔体内部预留了散热空隙，保证长时间充电时内部元器件产生的热量可以通过外壳缓慢散出，不会出现局部过热的问题。输出端的USB接口位置做了精准的限位槽，接口装配后与外壳表面齐平，不会出现接口歪斜、插拔线材卡滞的问题，接口周围的壳体厚度做了局部加强，避免多次插拔线材后接口周围的壳体出现开裂。整个数模的分型面位置完全匹配量产注塑模具的开模方向，没有出现倒扣、薄钢等不利于注塑生产的结构，拔模角度按照常规ABS注塑件的要求设置，壳体壁厚均匀控制在1.2mm左右，既可以保证外壳的结构强度，也能控制注塑生产时的缩水、翘曲风险，适合结构设计从业者参考消费电子配件的常规设计思路，也可用于数码配件陈列展示、产品适配校验等场景的三维搭建使用。
