多屏联动倾斜式监视器支撑调节机构

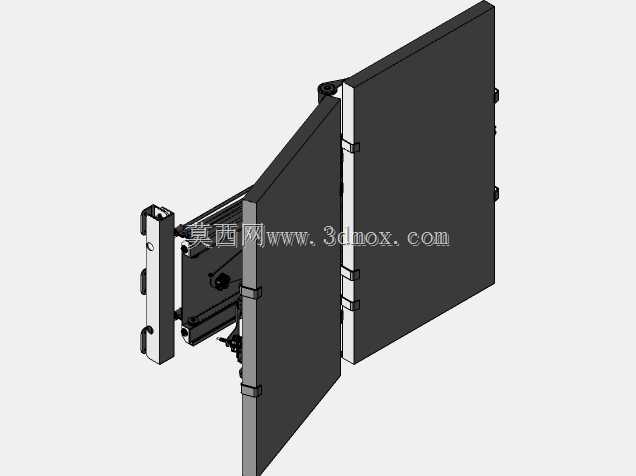

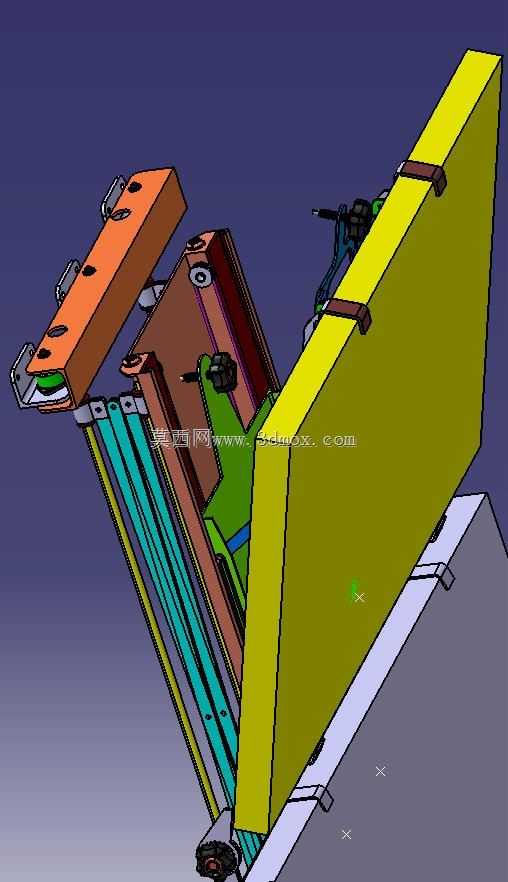

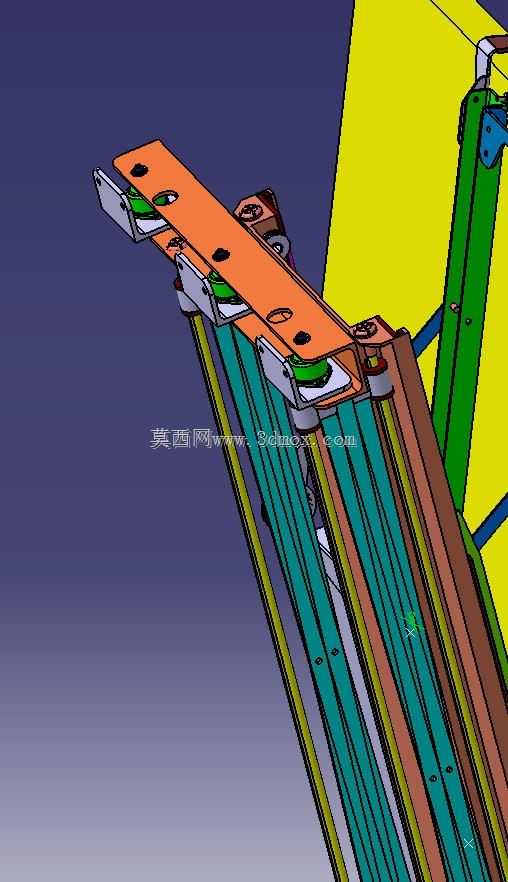

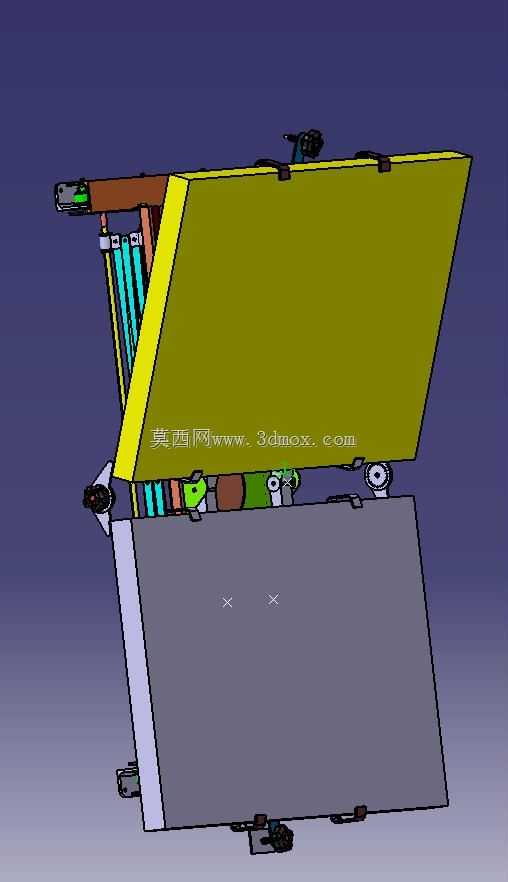

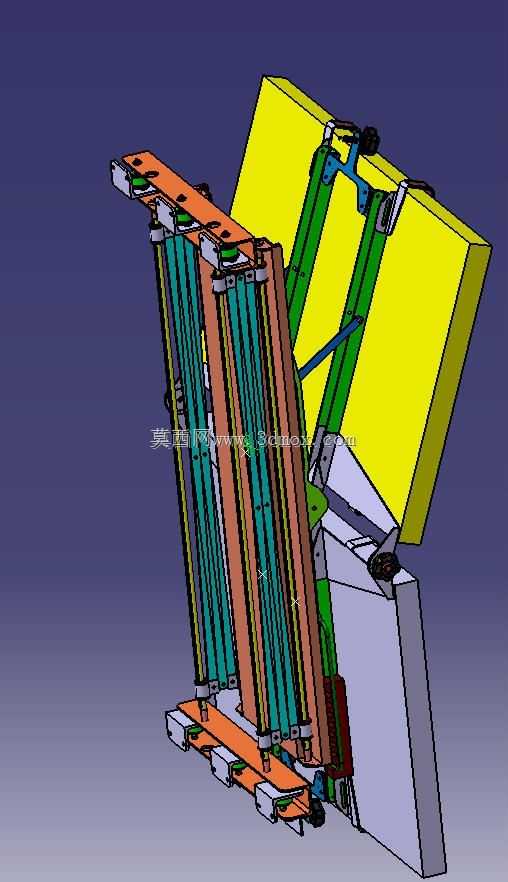

该结构主要面向多屏显示场景的安装支撑需求，常见于调度指挥中心、工业监控室、影视观览空间等需要多块屏幕同步展示内容的场所，用来解决多块屏幕排布角度统一调节、安装定位稳固的实际问题。从结构组成来看，整套机构包含底部安装基座、纵向导向支撑立柱、屏体连接固定架、角度调节铰接组件、联动传动杆件几个核心部分，每块屏幕的固定架都通过侧边的铰接点与支撑立柱连接，相邻屏架之间通过联动杆实现动作同步，调节时无需逐块屏幕单独校准角度，单次操作即可完成所有屏体的倾斜角度调整，能保证多块屏幕的观看视角一致性，避免不同屏幕角度偏差带来的观看体验割裂感。设计过程中优先考虑了屏体安装的受力均衡性，每块屏体的固定架上设置了多点位连接卡扣，对应屏幕背部的标准安装孔位，卡扣位置可沿架体横向滑槽微调，适配不同尺寸规格的屏幕安装，避免孔位不匹配需要二次打孔改造的问题。纵向支撑立柱采用多腔体型材结构，在保证整体支撑刚度的前提下控制自身重量，立柱内部预留了走线空间，屏幕的供电线、信号线可以从立柱内部空腔穿行，避免线路外露杂乱，也能减少线路被外力剐蹭破损的风险。底部基座设置了多组地脚固定孔，可直接通过膨胀螺栓与地面或安装台面连接，基座与立柱之间设置了加强筋板，抵消多屏倾斜时产生的倾覆力矩，保证整套机构在最大倾斜角度下的稳定性。角度调节组件采用阻尼铰接结构，调节到指定角度后可依靠阻尼力保持位置，无需额外设置锁止销钉，操作过程顺滑无卡顿，可根据观看距离、观看人员坐姿高度在0到45度倾斜范围内任意调整角度，适配不同场景的观看视角需求。整套机构的安装边界预留了足够的操作空间，屏体展开后相邻屏幕之间的间隙控制在5毫米以内，既不会因为间隙过大影响多屏拼接的视觉整体性，也不会因为间隙过小导致屏体调节过程中发生磕碰剐蹭，支撑立柱的高度可根据安装场景的空间高度做适配调整，满足不同层高空间的安装要求。
