八位欧式尼龙接线端子排结构设计

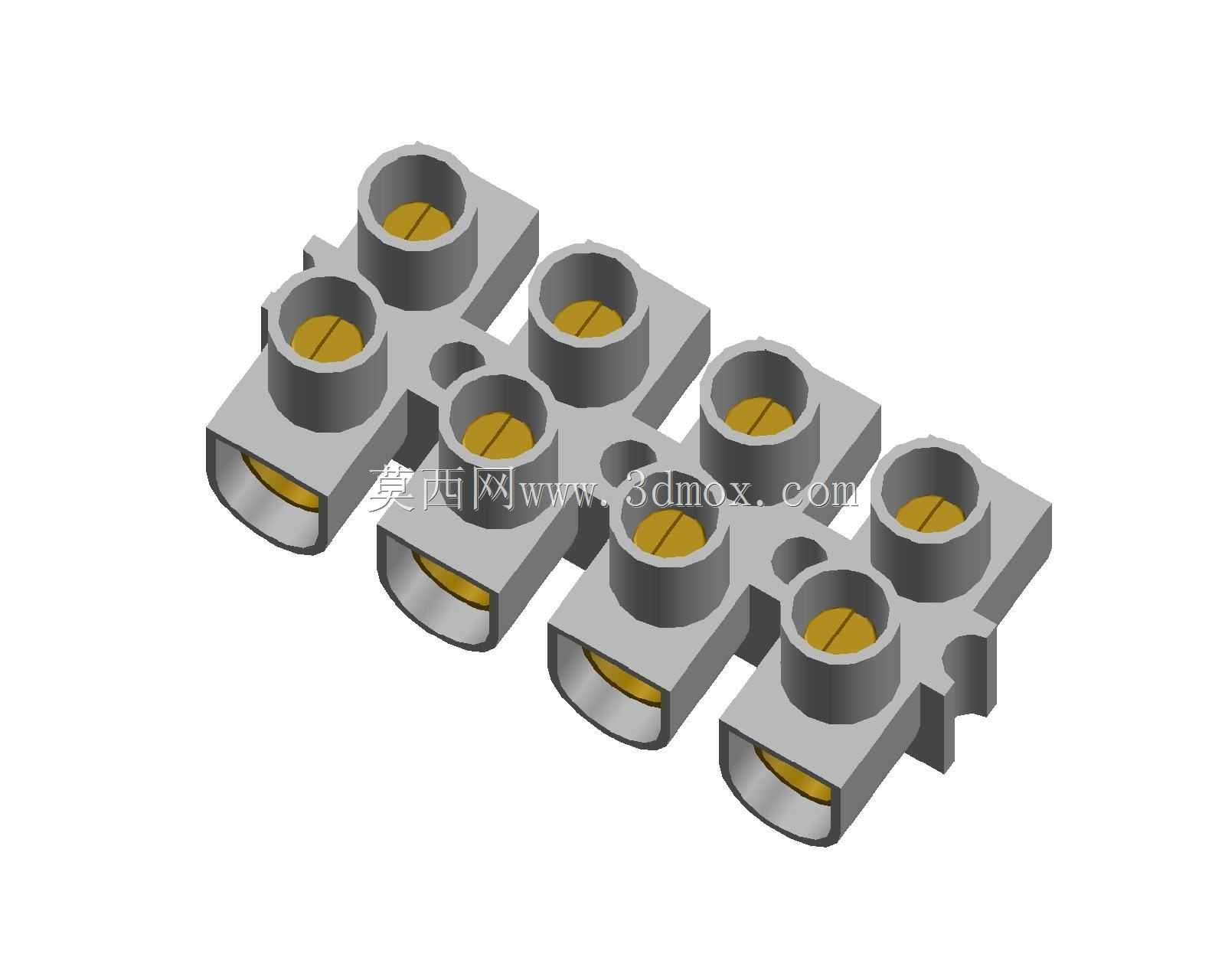

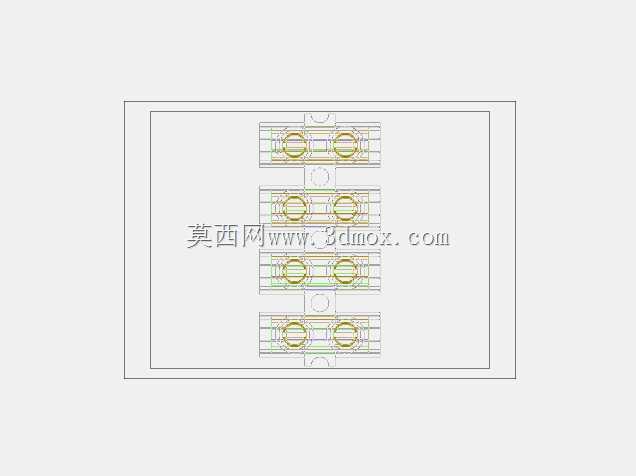

这款八位块式接线端子主要面向低压电气柜内的导线分接、转接场景，在工业控制回路、建筑配电支路、小型设备内部布线中都有广泛应用，核心作用是实现多股导线的可靠压接与电气连通，避免导线直接铰接带来的接触不良、绝缘脱落、拉脱松脱等问题。从结构设计来看，整体采用模块化拼接思路，单组端子单元可通过侧边的卡扣结构实现多位数拼接，本次呈现的八位结构可同时完成四组进出线的对接，也可根据实际布线需求灵活增减位数，适配不同回路数量的布线要求。每个压线单元采用黄铜导电内芯，表面做镀锡处理，降低接触电阻的同时提升抗氧化能力，压线位置采用内凹圆弧槽设计，配合螺钉压紧结构，可适配0.5-6平方毫米的多股铜芯导线，拧紧螺钉时圆弧槽会均匀包裹导线线芯，不会因为压力集中切断单股铜丝，长期使用也不会出现压接松动的问题。外部绝缘基座采用尼龙PA66材质注塑成型，具备良好的绝缘性能与耐温特性，可在-40℃到120℃的环境下长期工作，阻燃等级达到V0级，即使回路出现短时过载发热也不会引燃基座，满足电气安全要求。安装边界上，整体基座底部带有标准的导轨安装卡槽，可直接卡装在35mm标准DIN导轨上，也可通过基座两端的固定孔用螺丝直接固定在安装板上，单八位端子的整体宽度为72mm，高度为31mm，深度为24mm，相邻压线孔的中心间距为9mm，可保证接线后导线之间有足够的电气间隙，避免相邻回路出现爬电、击穿问题。设计过程中特意在每个压线孔的进线位置做了喇叭口导向结构，穿线时无需刻意对准即可将导线顺利插入压线腔，降低现场接线的操作难度，同时每个螺钉顶部都做了十字与一字通用的槽型，适配不同类型的螺丝刀操作，在维护检修时无需特意匹配工具。端子的侧边还预留了标识条安装槽，可插入打印好的回路编号标识，方便后期运维时快速识别对应回路，避免误操作。从实际使用反馈来看，这种块式接线端子相比传统的接线柱，布线更加整齐，接线效率提升40%以上，同时绝缘外壳完全覆盖带电部位，可避免检修时误触带电体带来的触电风险，在各类低压电气布线场景中都能稳定适配。
