PCB板间互连加长阳引脚接插件结构

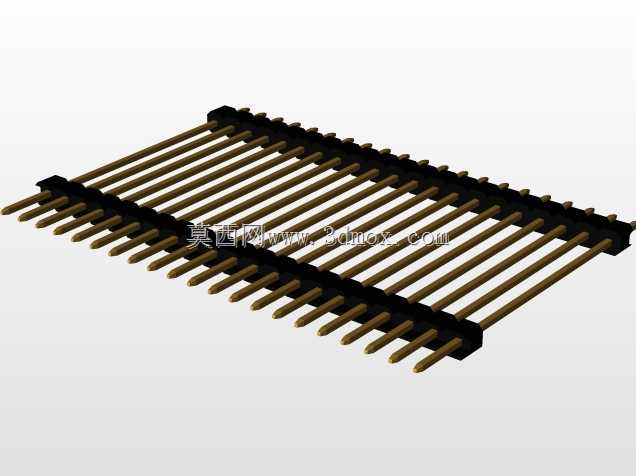

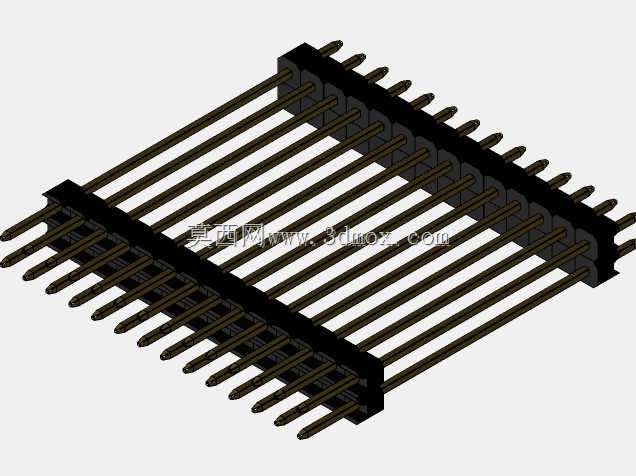

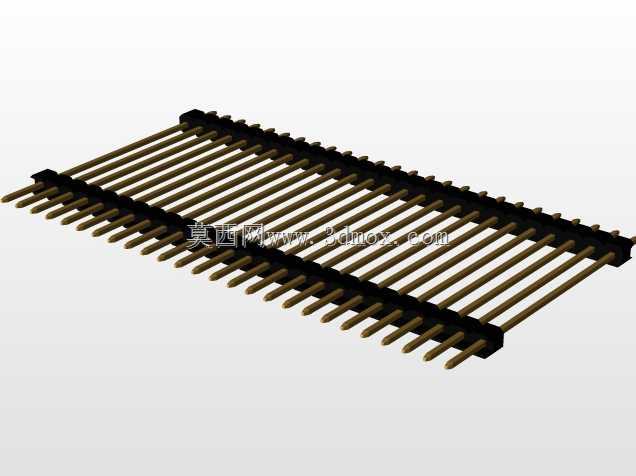

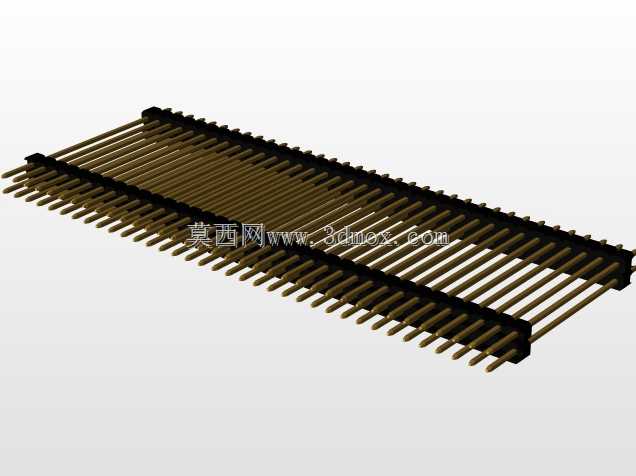

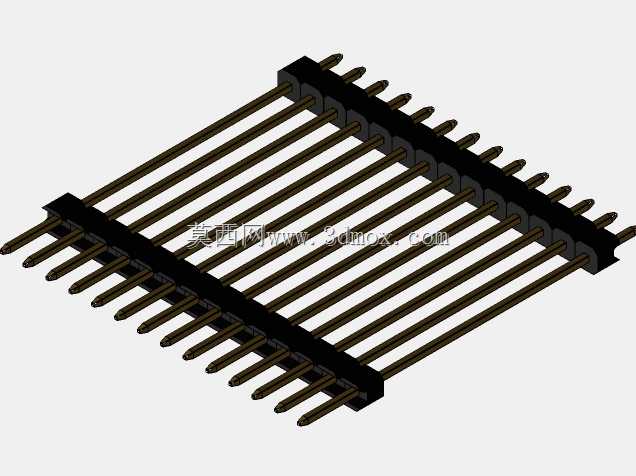

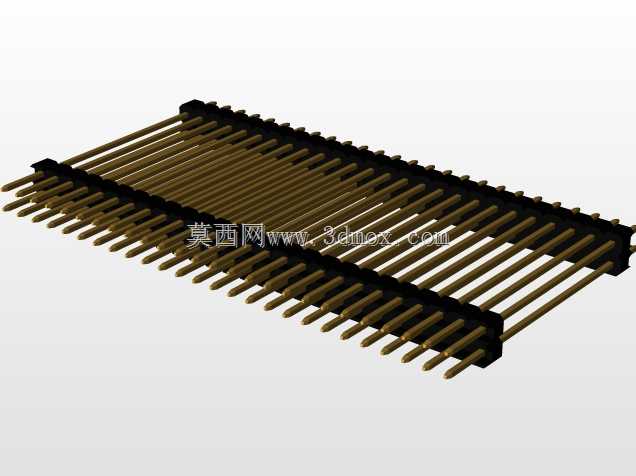

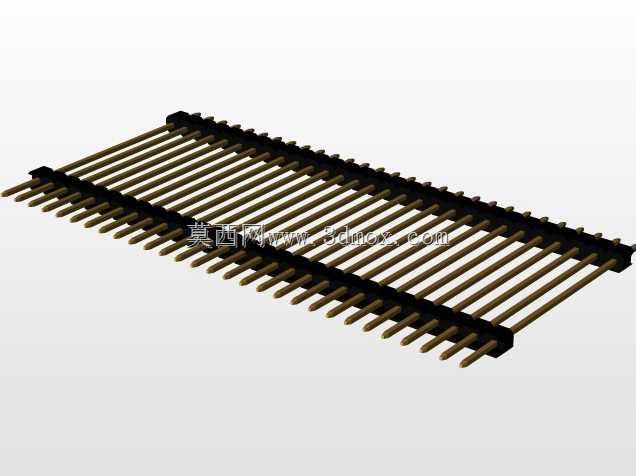

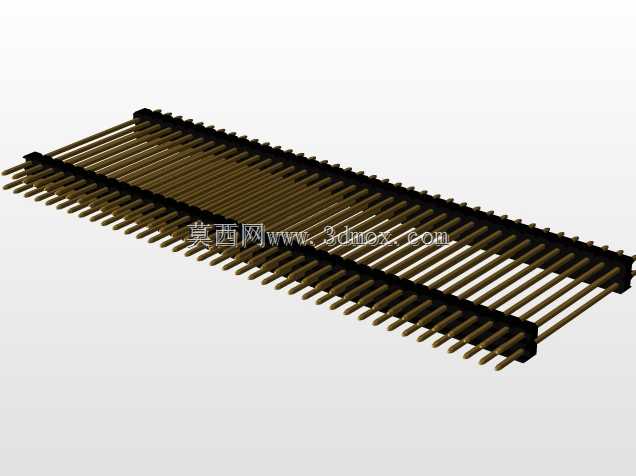

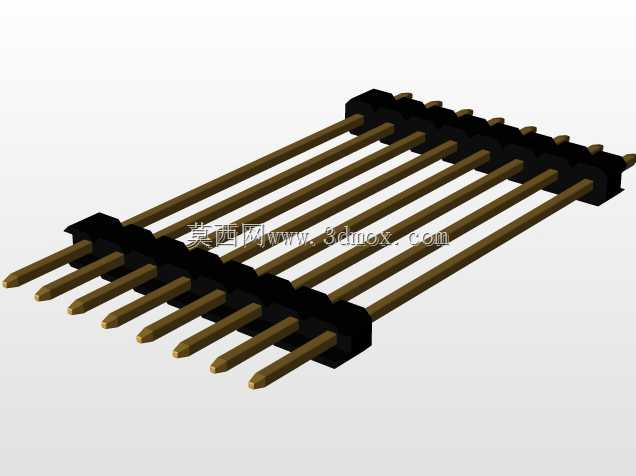

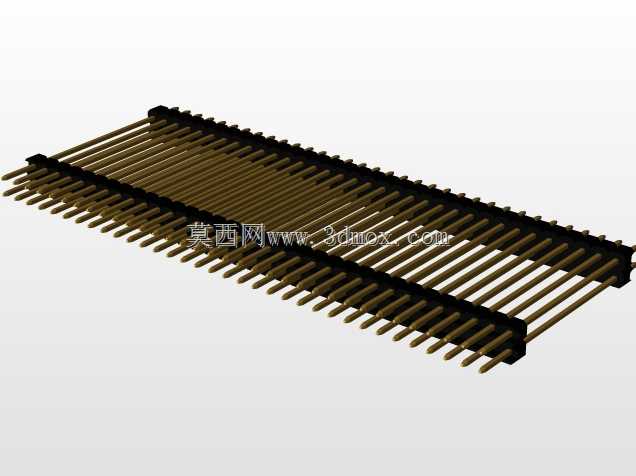

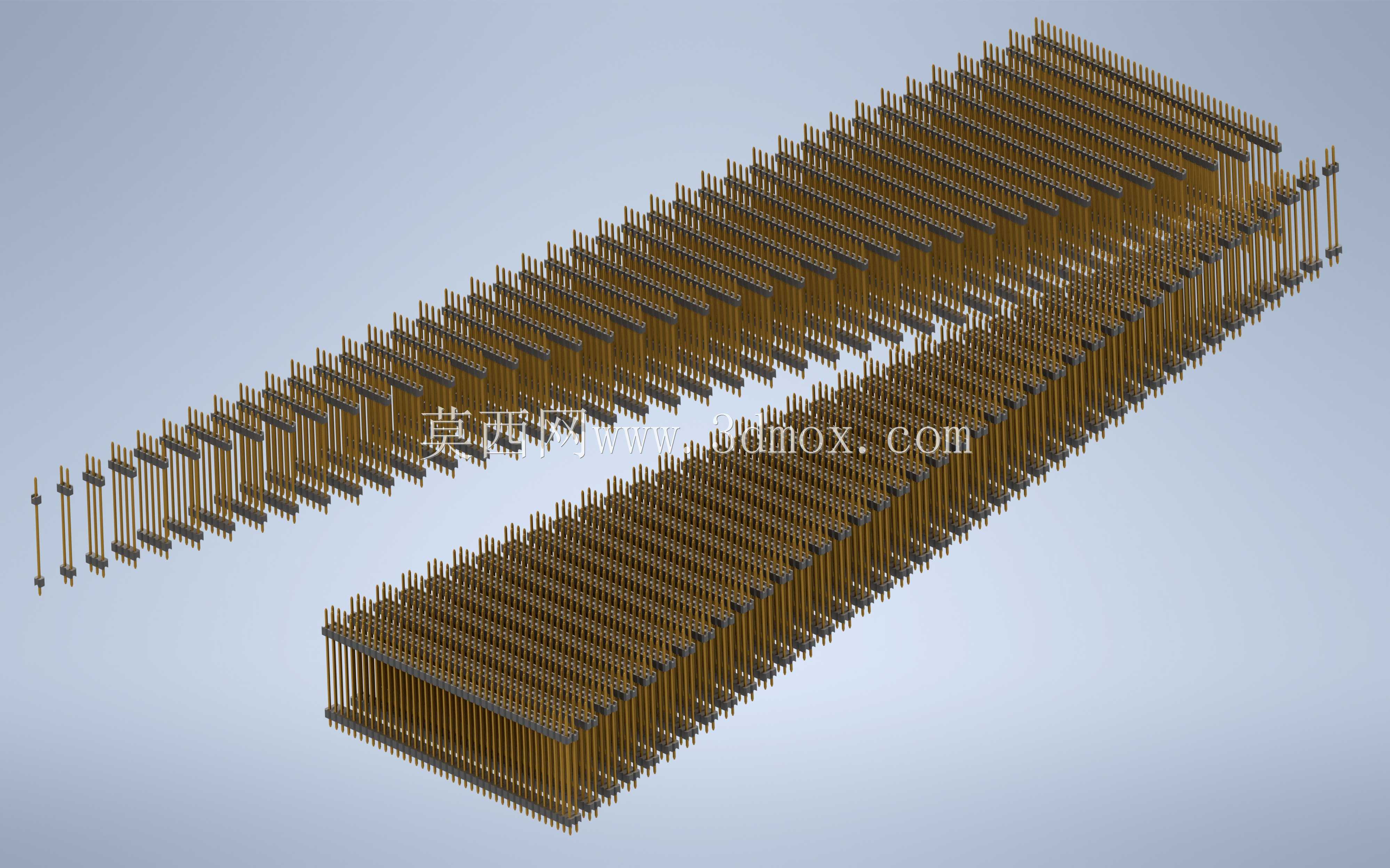

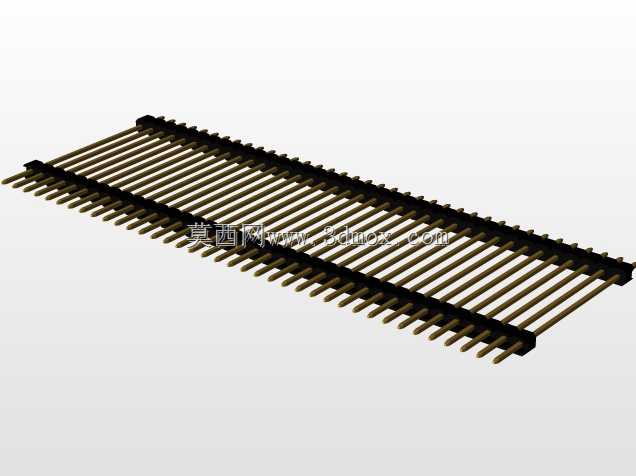

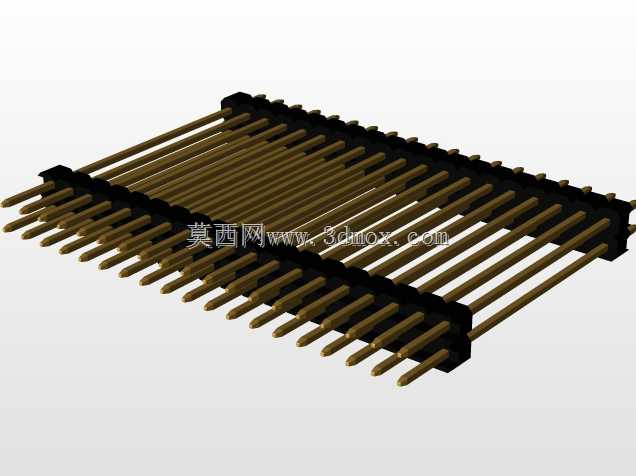

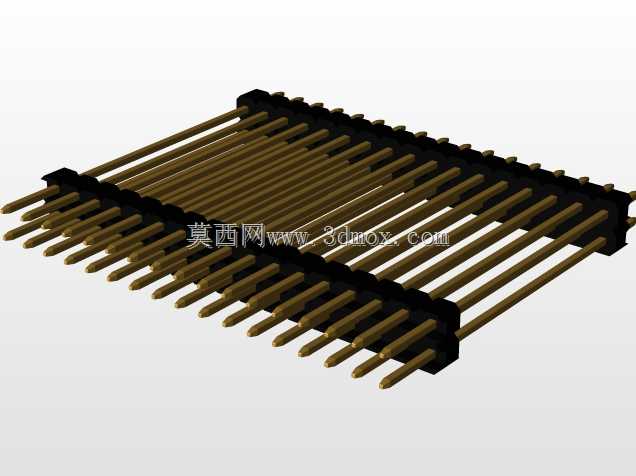

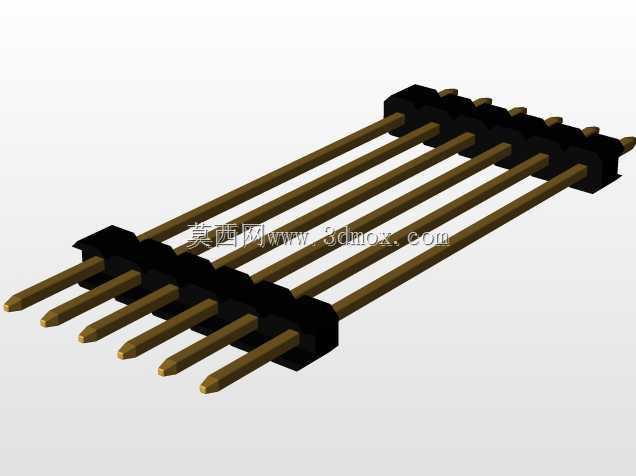

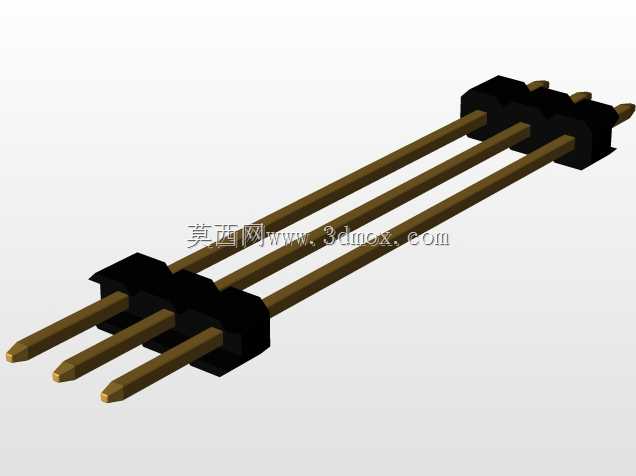

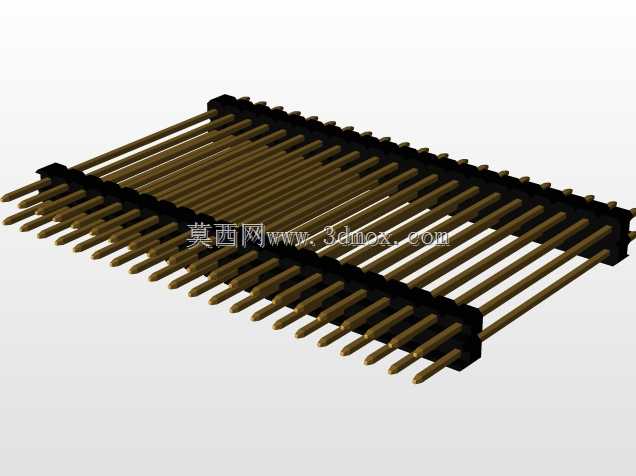

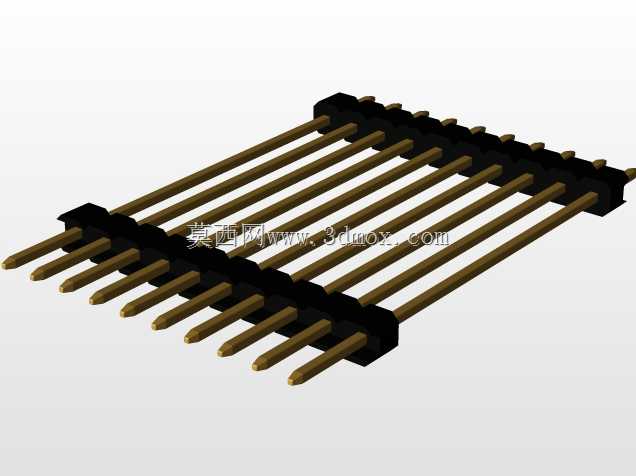

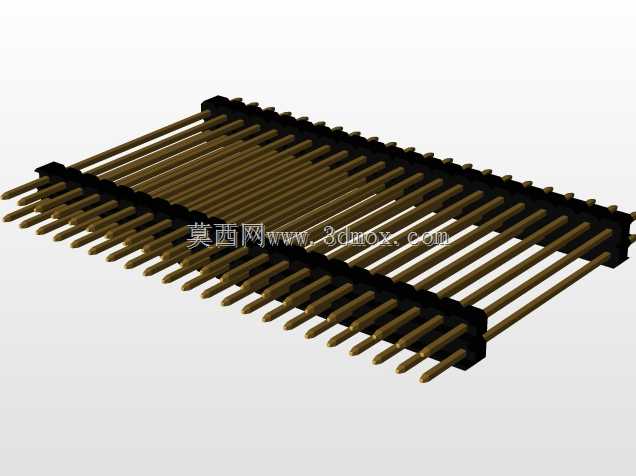

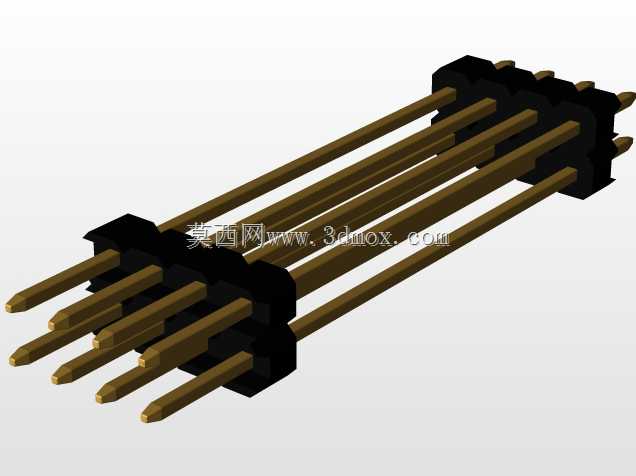

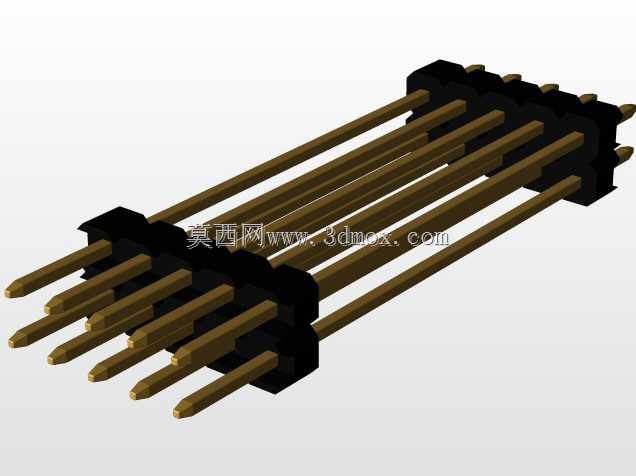

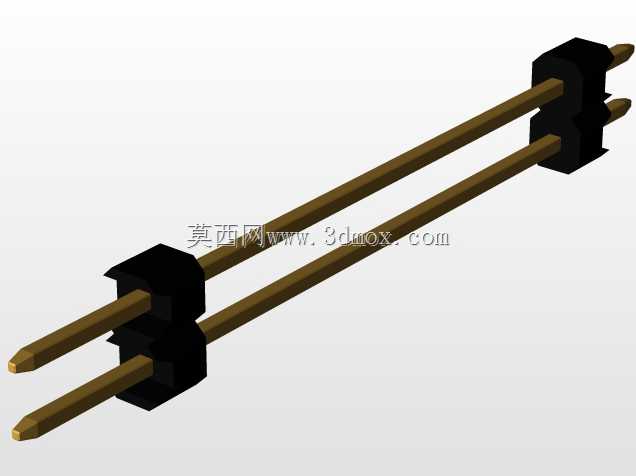

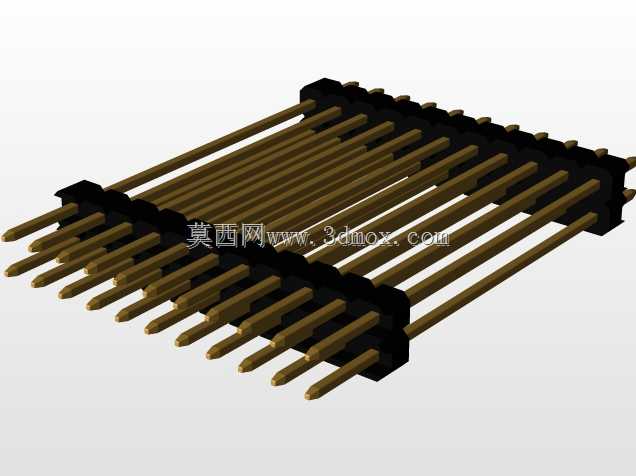

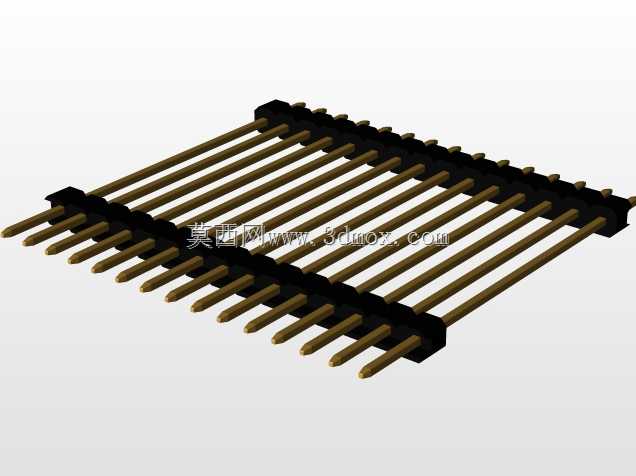

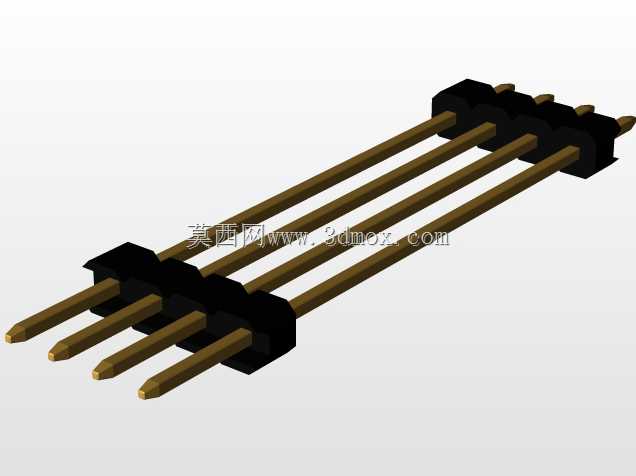

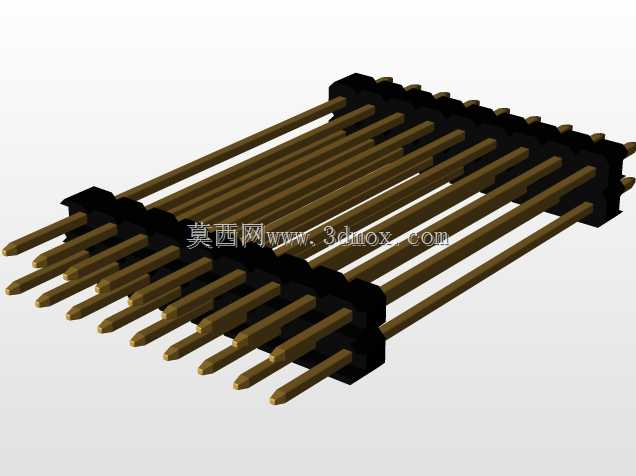

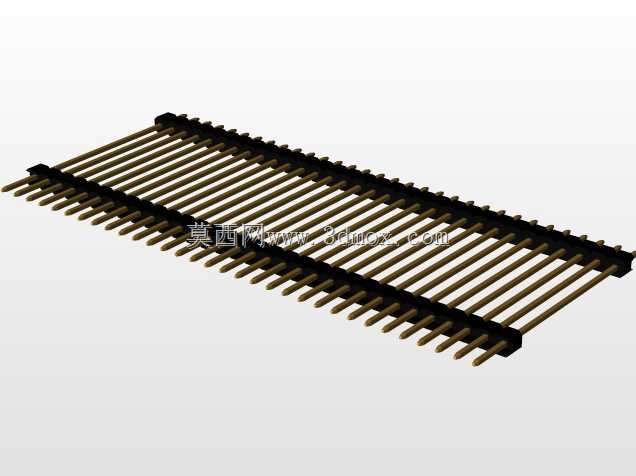

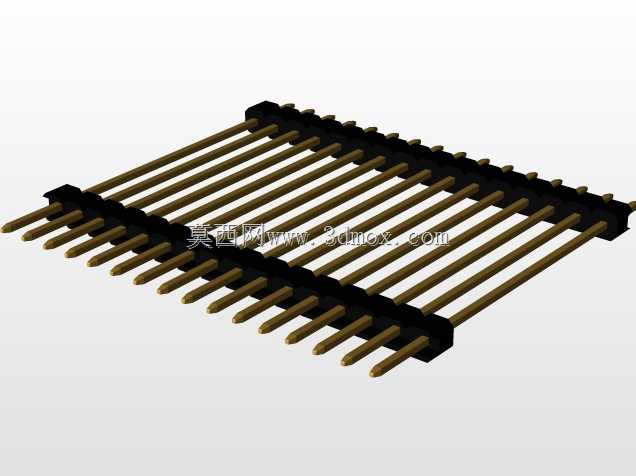

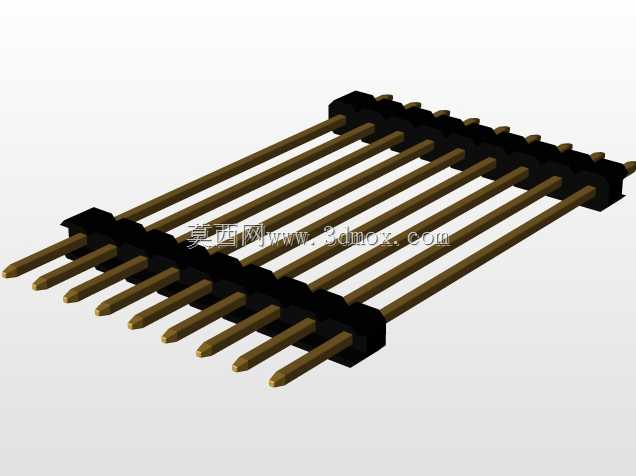

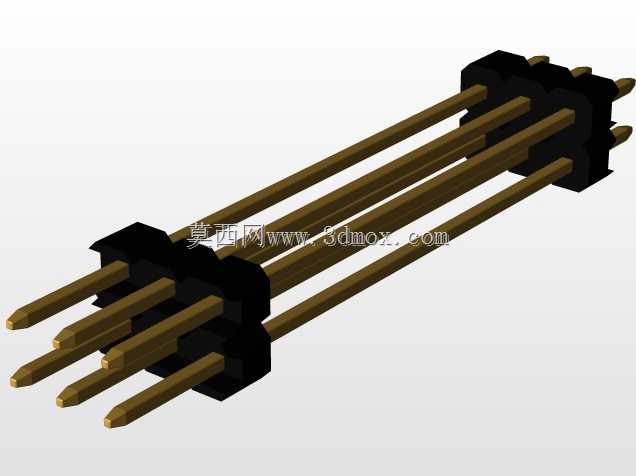

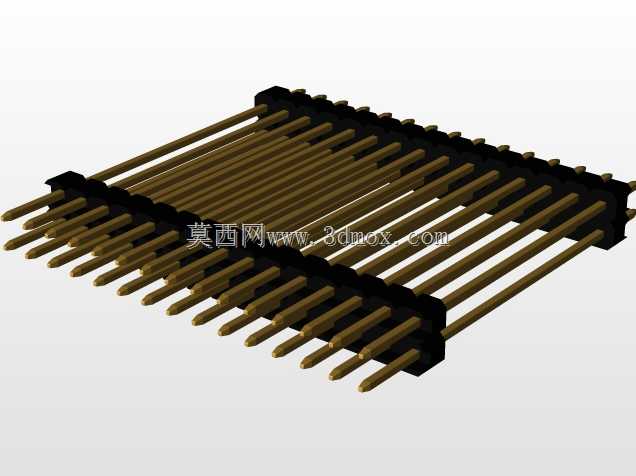

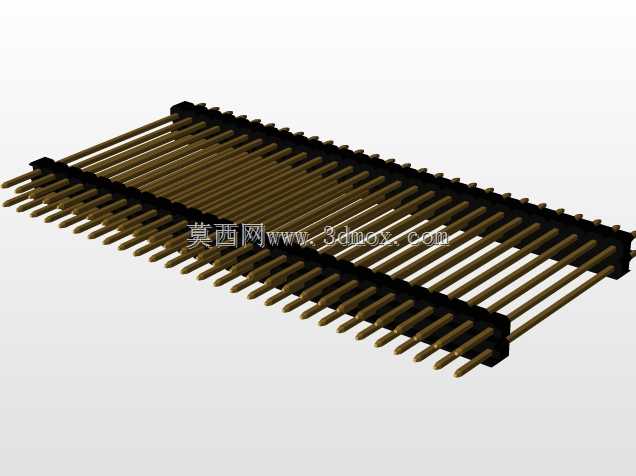

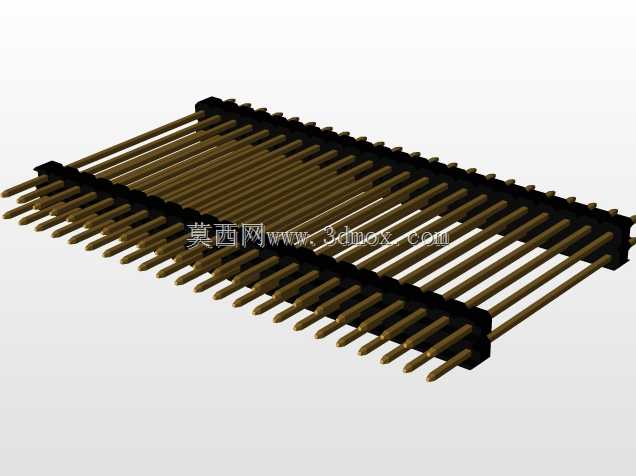

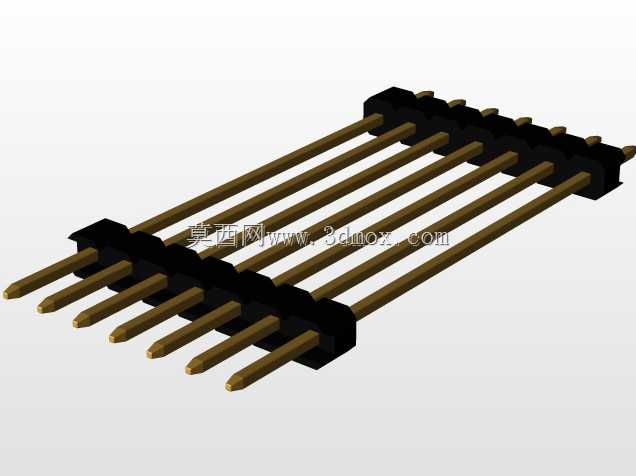

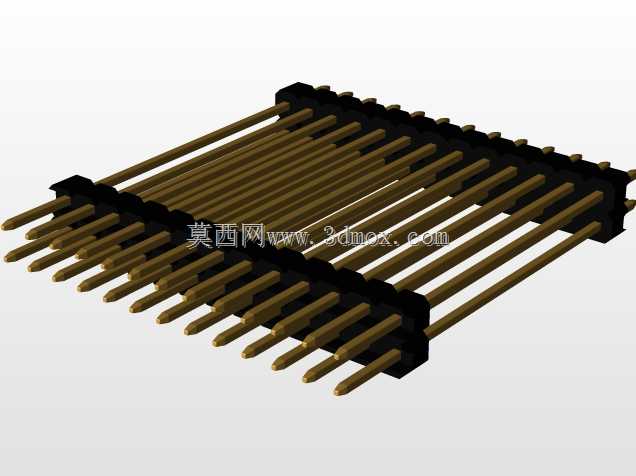

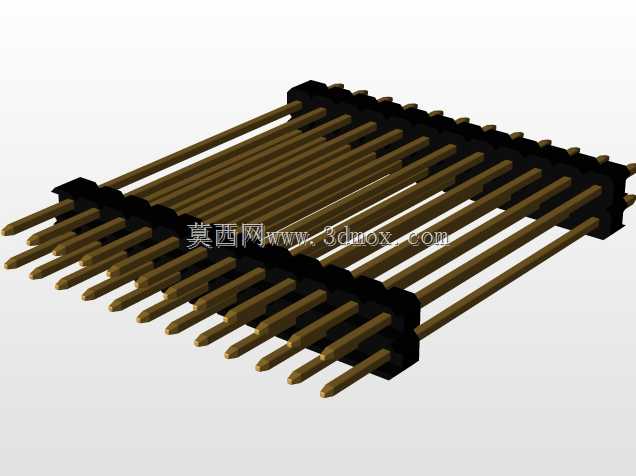

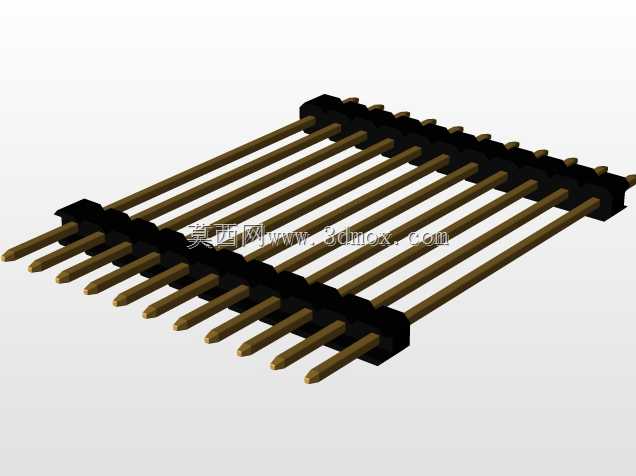

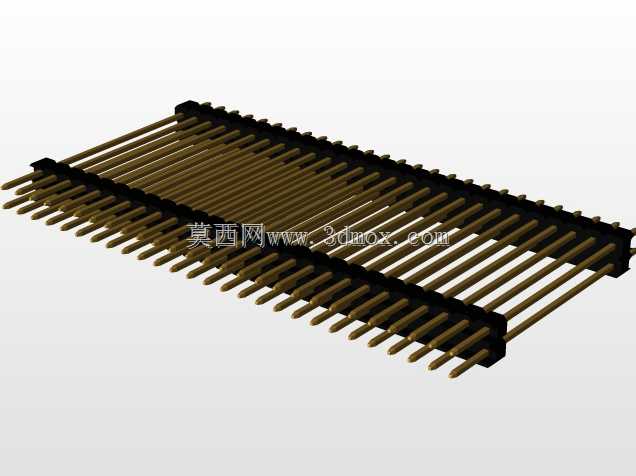

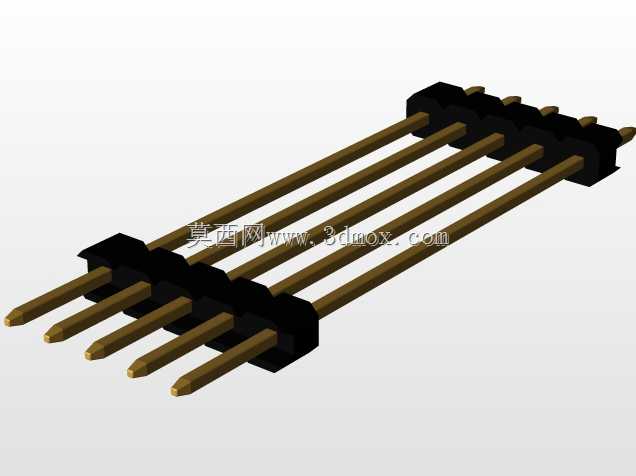

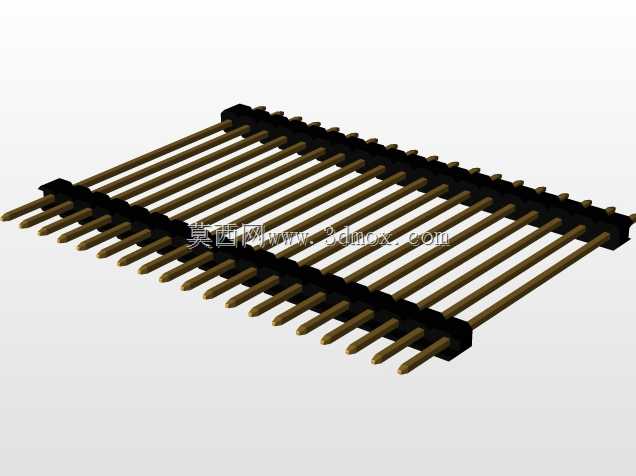

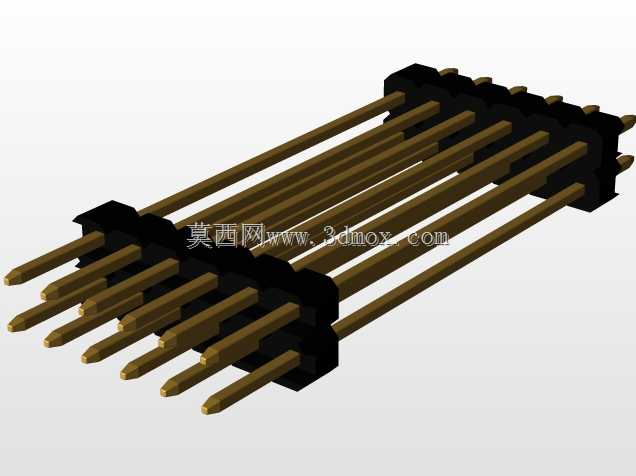

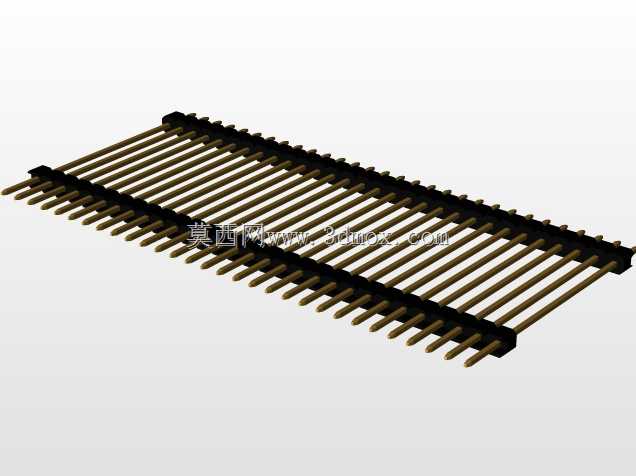

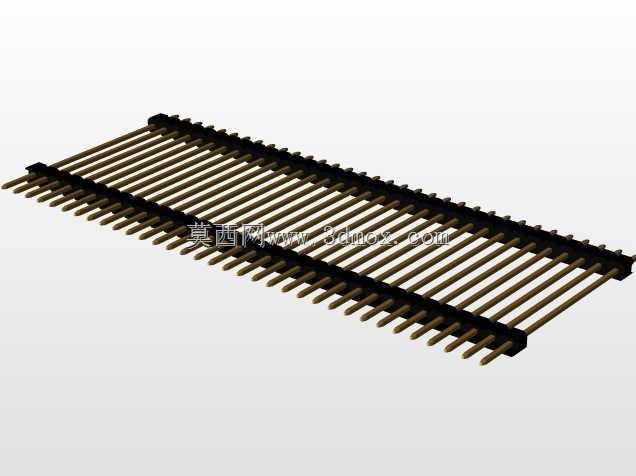

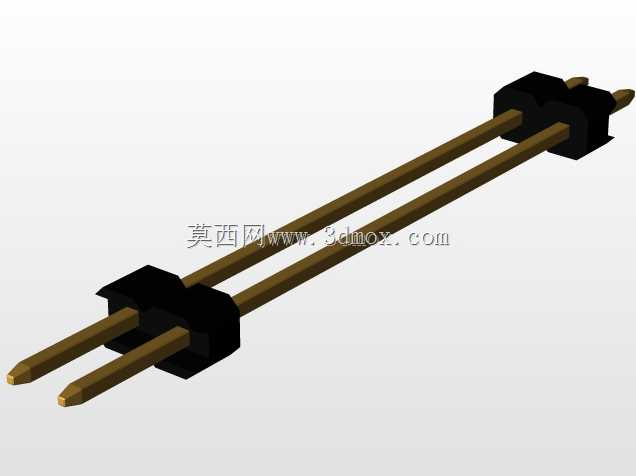

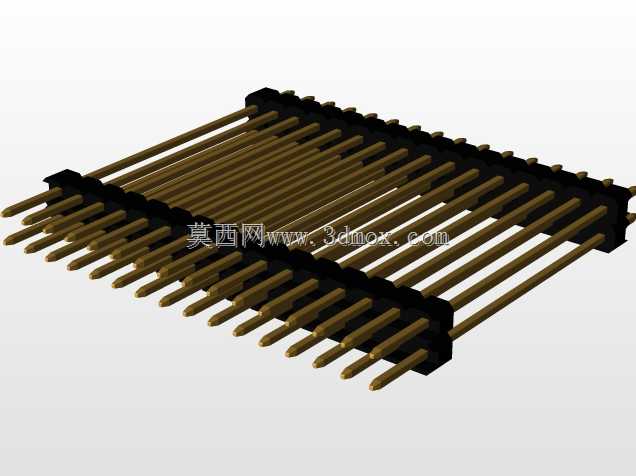

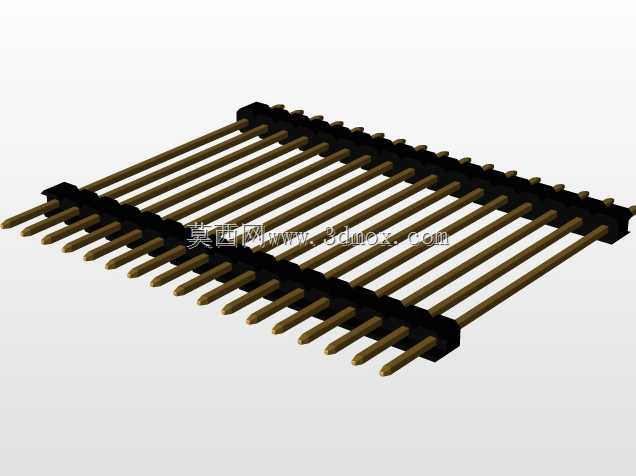

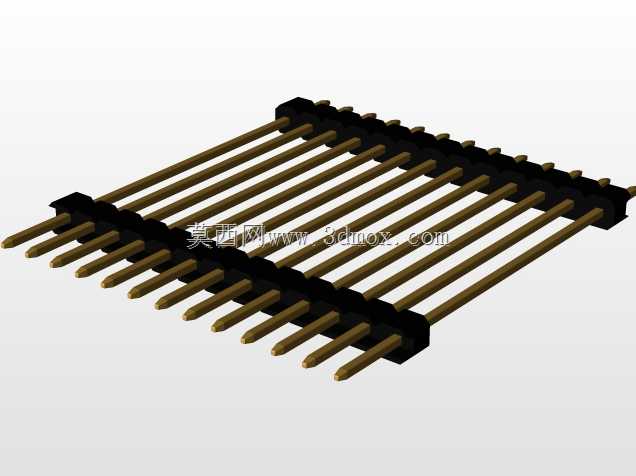

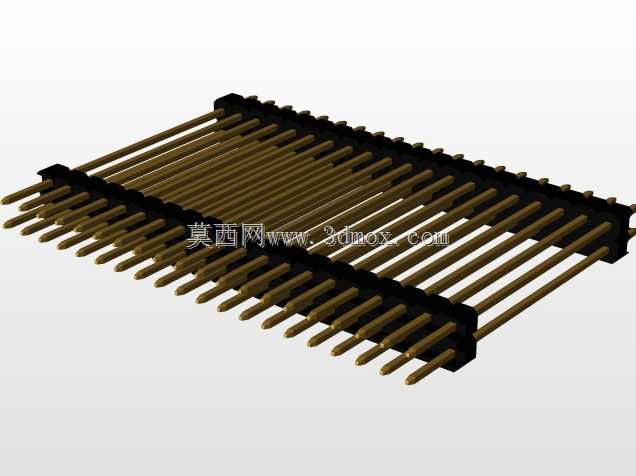

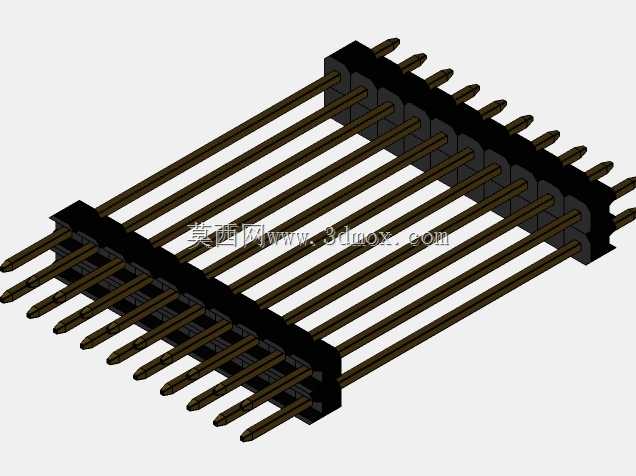

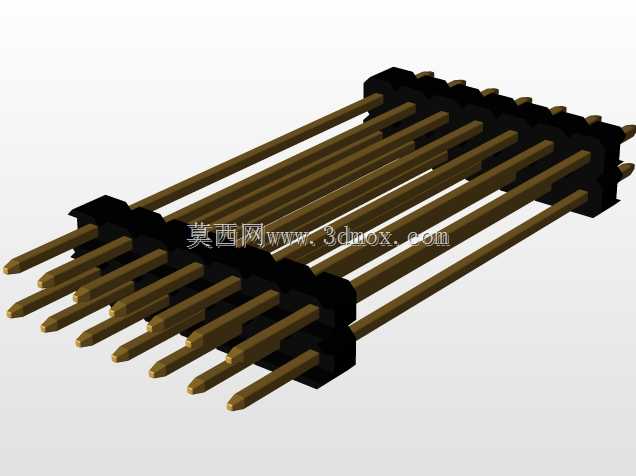

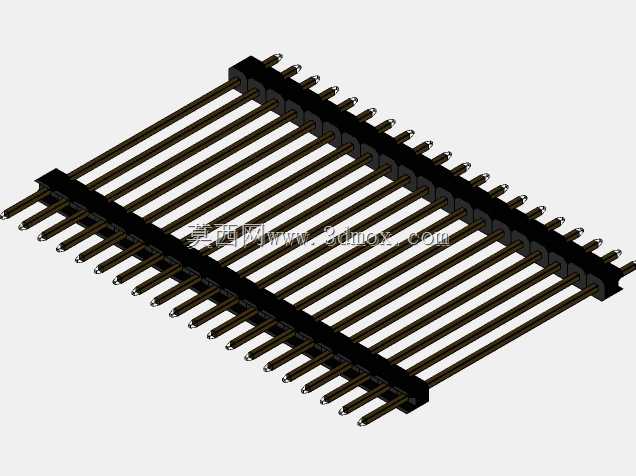

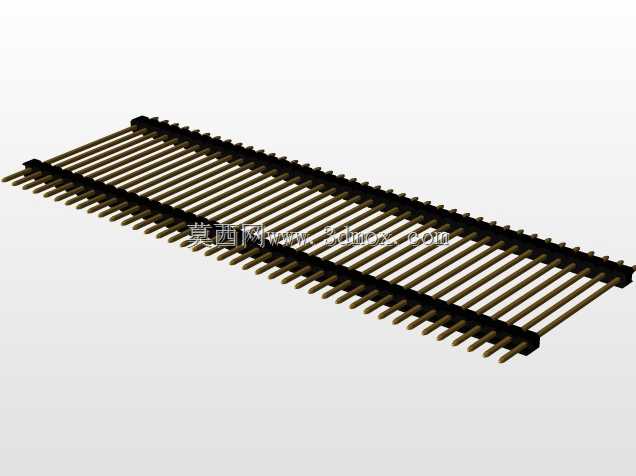

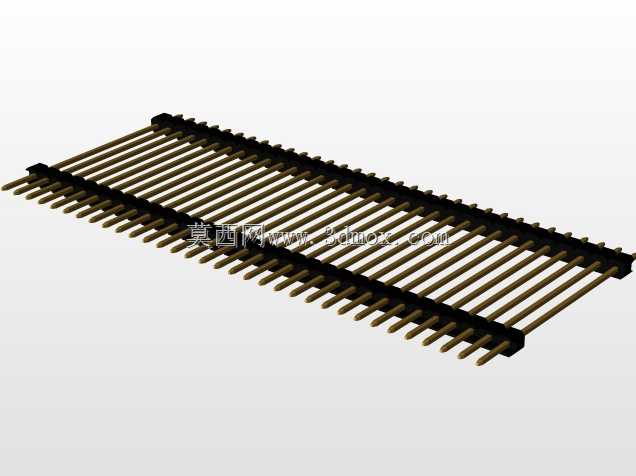

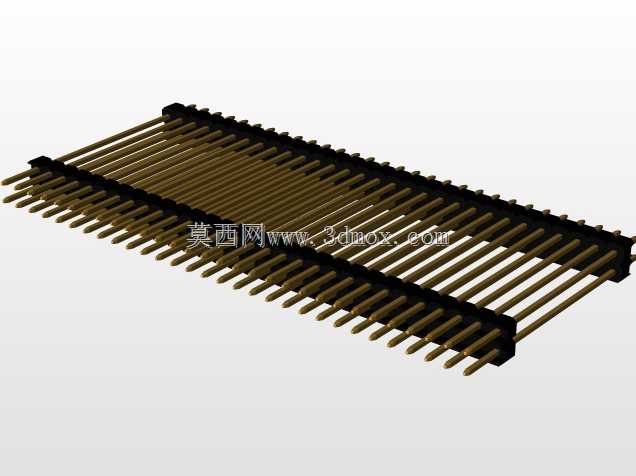

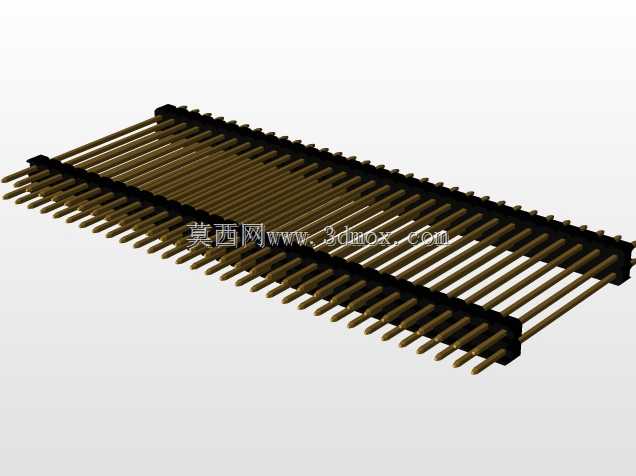

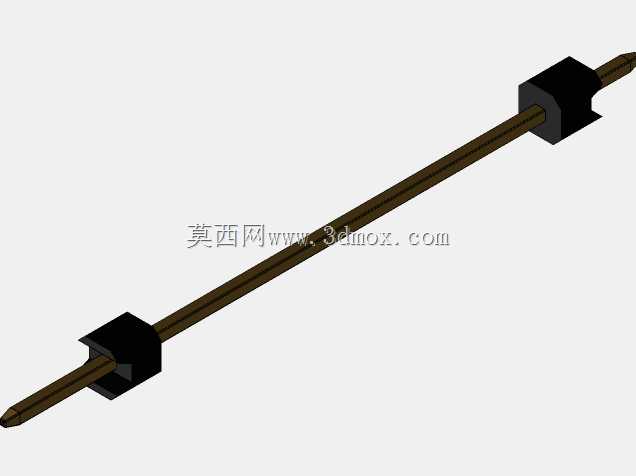

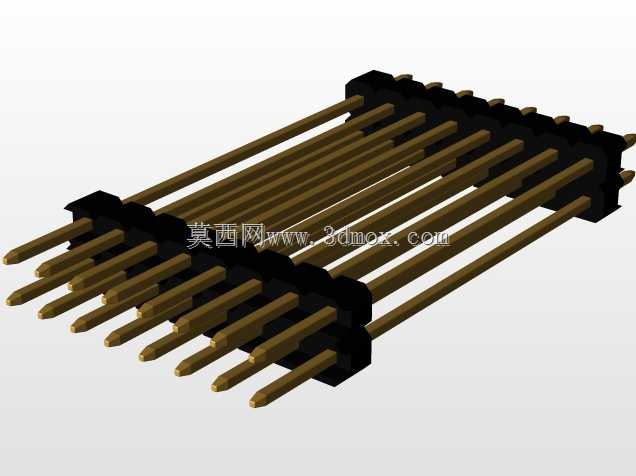

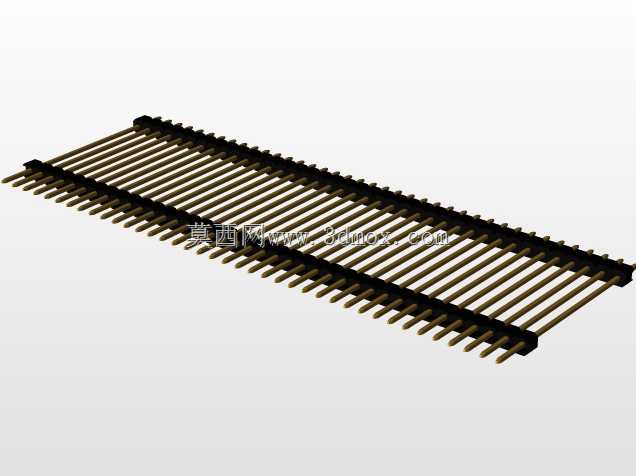

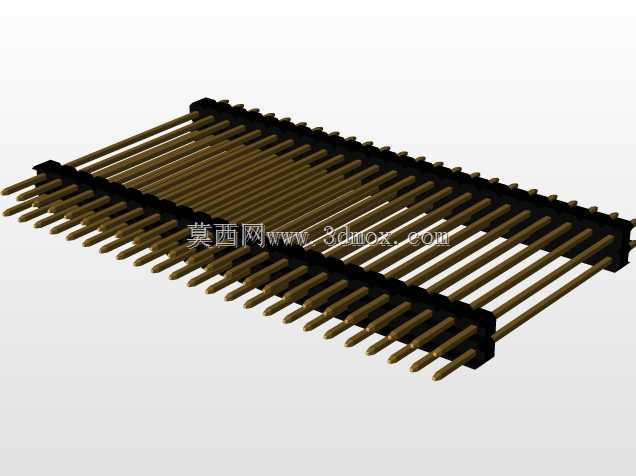

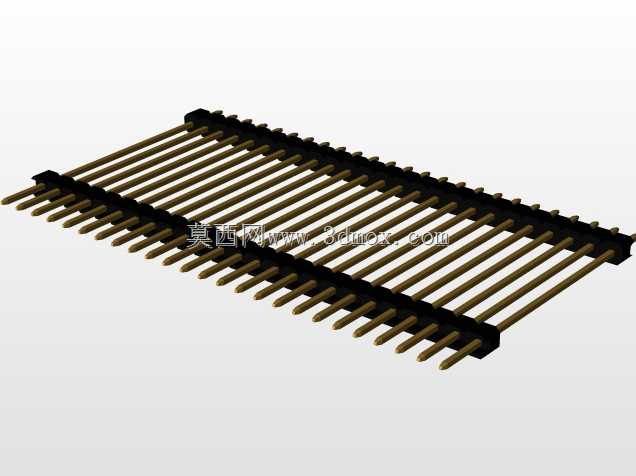

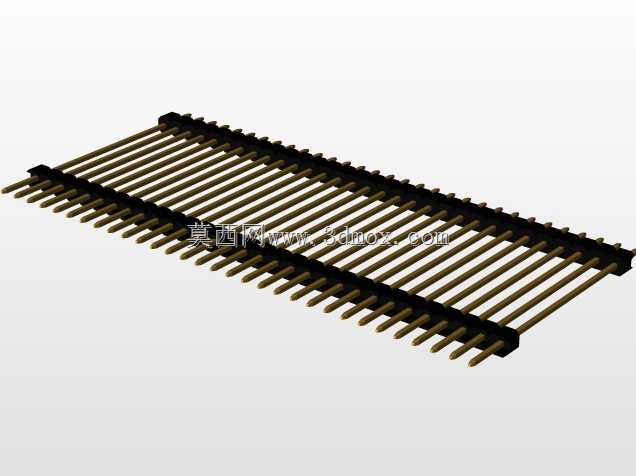

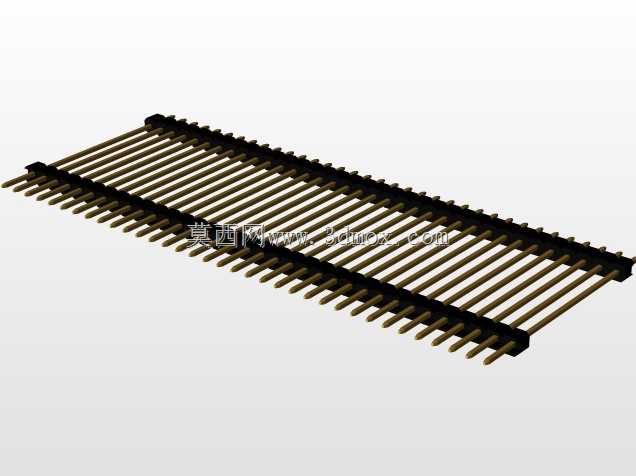

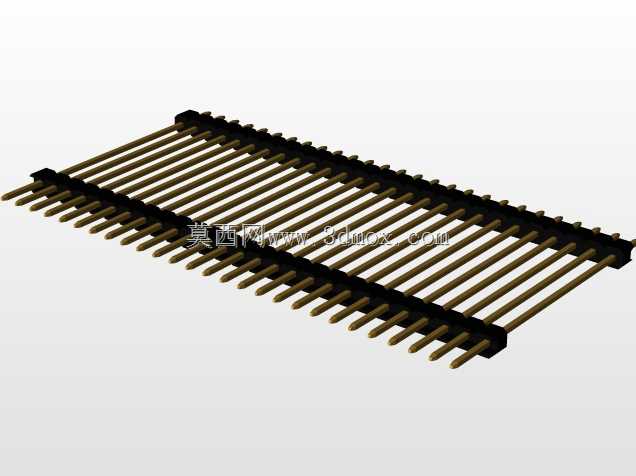

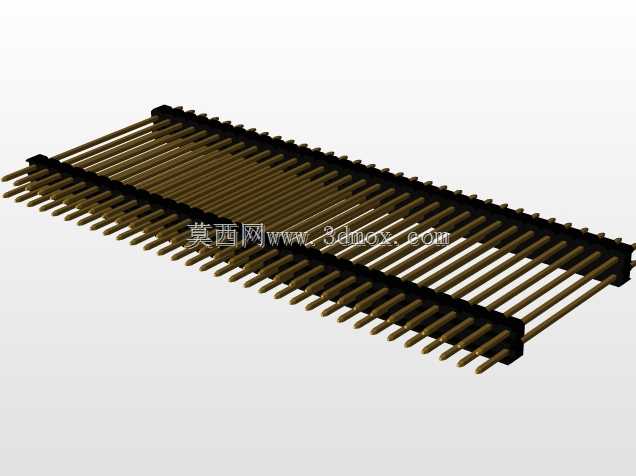

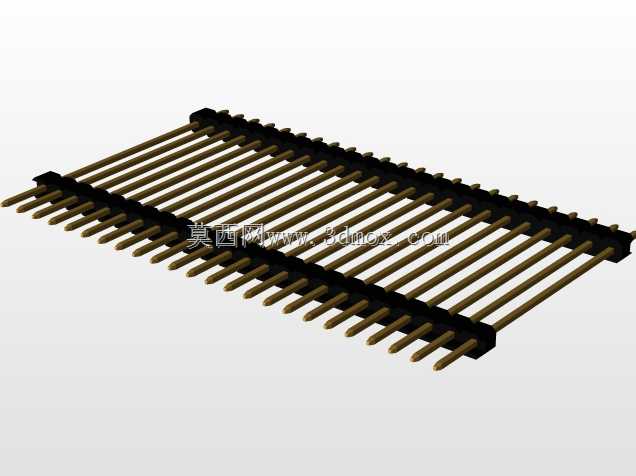

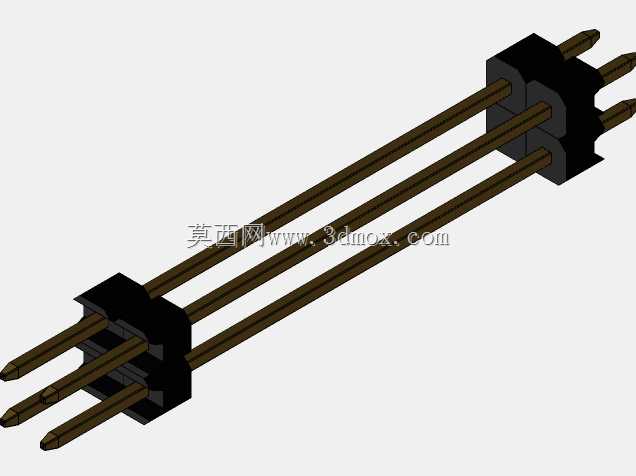

在多板堆叠的电子设备结构设计中，板间互连的接插件选型直接决定了整机的装配公差适配能力与信号导通稳定性，这类加长阳引脚接插件，正是为了解决常规短引脚无法适配的大间距板对板连接场景而设计的。日常做工控主板、电源模块叠层设计时，经常遇到两块PCB之间需要预留散热空间、或者中间夹装绝缘隔离层、功能模块支架的情况，常规排针引脚长度不足，强行焊接会导致引脚虚接、板件受力翘曲的问题，这款长引脚结构刚好能覆盖这类跨距的连接需求。从结构设计逻辑来看，这款接插件的引脚采用直型贯通设计，两端的黑色绝缘基座采用卡扣式限位结构，既可以固定引脚的相对位置，保证多引脚排布时的节距精度，避免插装时出现引脚偏斜、对位不准的问题，又能在插装过程中起到受力支撑的作用，防止长引脚受侧向力发生弯折变形。绝缘基座的卡位结构可以直接卡在PCB的安装孔位边缘，焊接时不需要额外治具固定引脚位置，能大幅提升波峰焊或者手工焊接的装配效率。尺寸边界上，这款接插件的单组单元节距控制在2.54毫米，和行业通用的排针排母节距完全兼容，不需要在PCB上设计非标准的封装焊盘，现有标准封装库稍作引脚长度调整就能直接调用，降低了画板的重复工作量。总接触长度37.80毫米的设计，能够适配两块PCB之间最大30毫米左右的间隔距离，足够容纳常规的铝制散热片、绝缘麦拉片、金属支撑螺柱的安装空间；绝缘基座高度2.50毫米，刚好高出PCB板面常规的阻焊层与焊盘厚度，焊接后不会出现基座贴板过紧挤压焊盘导致连锡，也不会因为基座过高导致引脚焊接长度不足。接触段配合尺寸3.30毫米，和配套的阴端接插件插合后能保证足够的接触面积，减少接触电阻，避免大电流信号传输时出现接插件发热的问题；接线端长度5.70毫米，穿过PCB焊盘后预留的长度刚好够形成饱满的焊接焊点，不会因为引脚过长导致焊后剪脚的额外工序，也不会因为引脚过短导致焊点强度不足。实际选型应用时，这类长引脚接插件除了用于平行PCB板之间的垂直互连，也可以用于板件和外部接线端子之间的转接，或者需要经常插拔的调试接口位置，长引脚的结构相比短引脚有更好的抗形变能力，多次插拔后也不容易出现引脚根部断裂的问题。建模过程中需要特别注意引脚的同轴度公差，长径比较大的细长引脚如果同轴度控制不好，插装时很容易出现插歪、顶弯的问题，绝缘基座和引脚之间的过盈配合量也要控制在合理范围，既不能太松导致引脚在基座内窜动移位，也不能太紧导致装配时引脚被顶弯。
