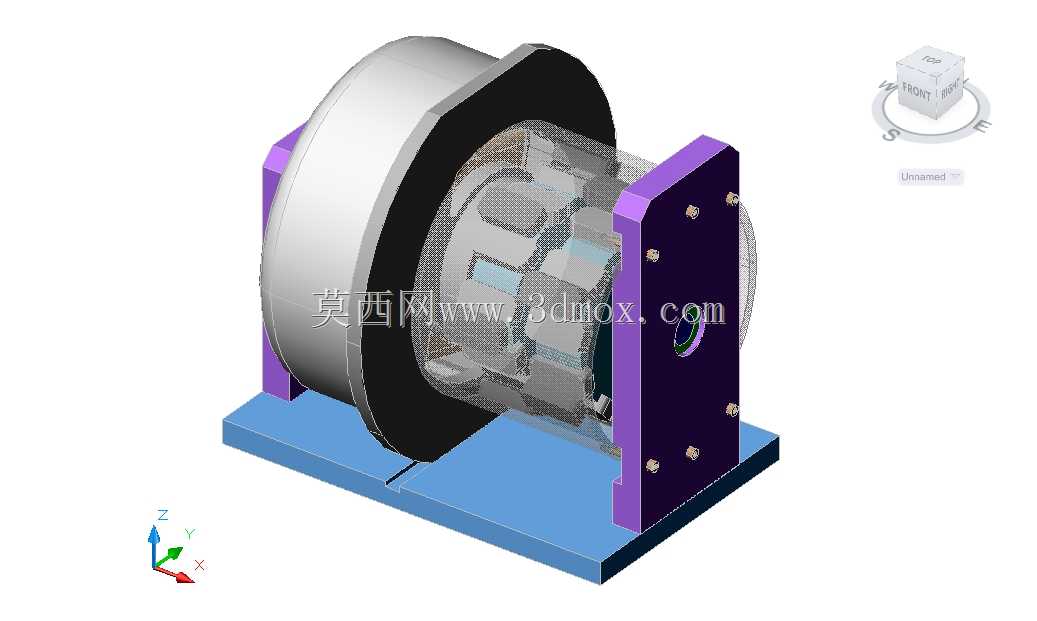

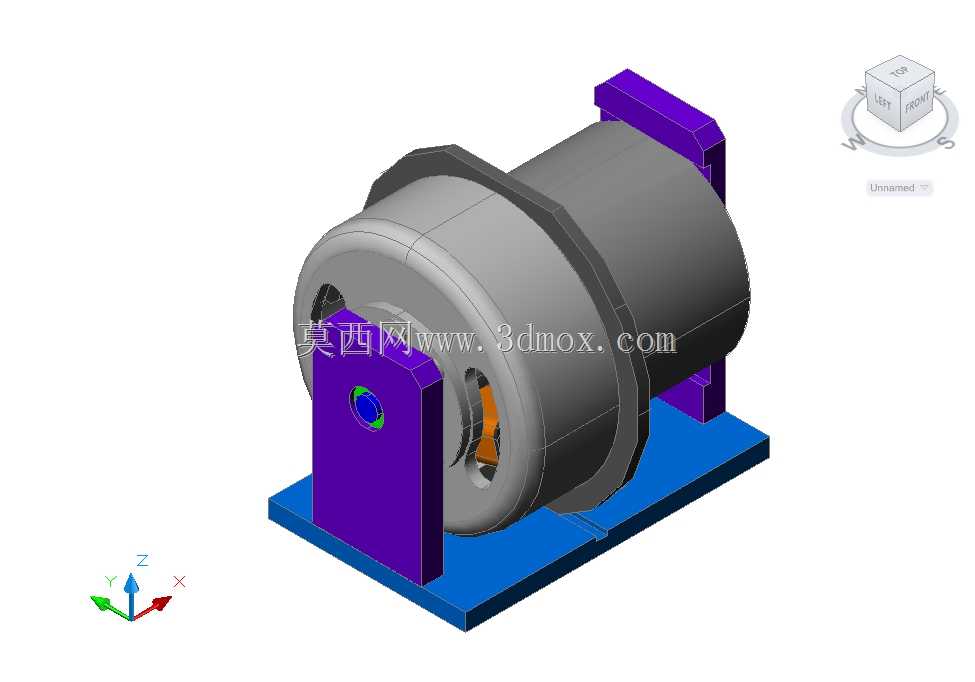

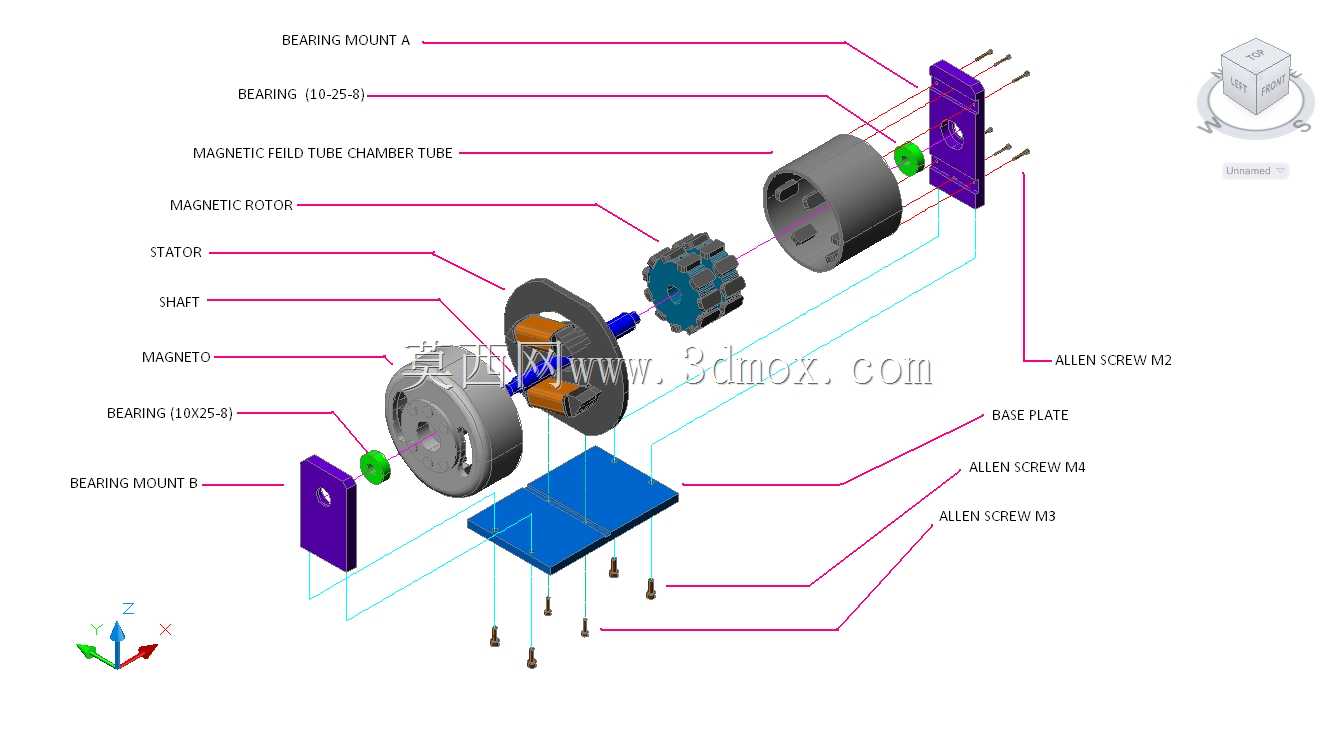

带磁轮结构的永磁发电装置三维结构

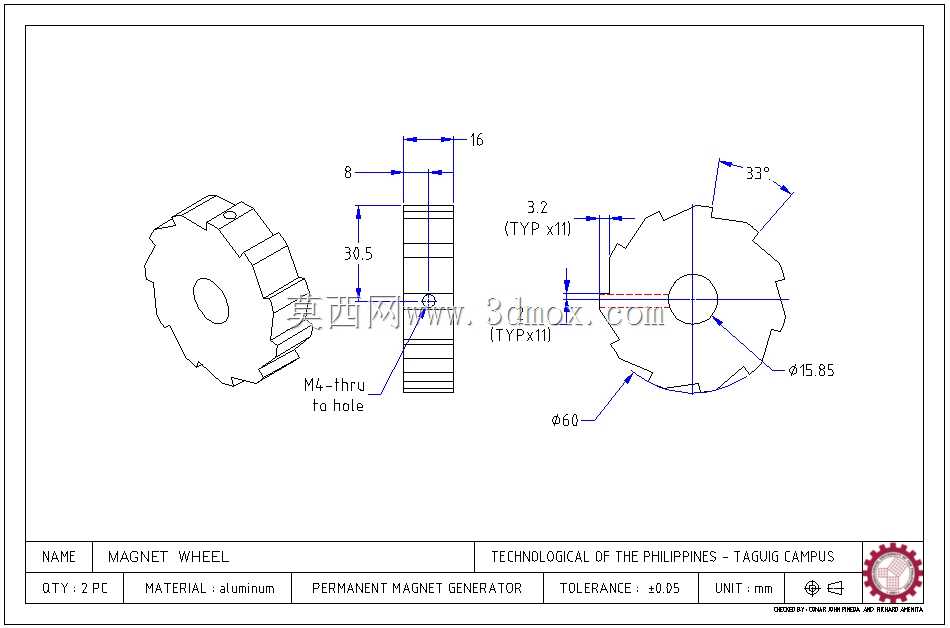

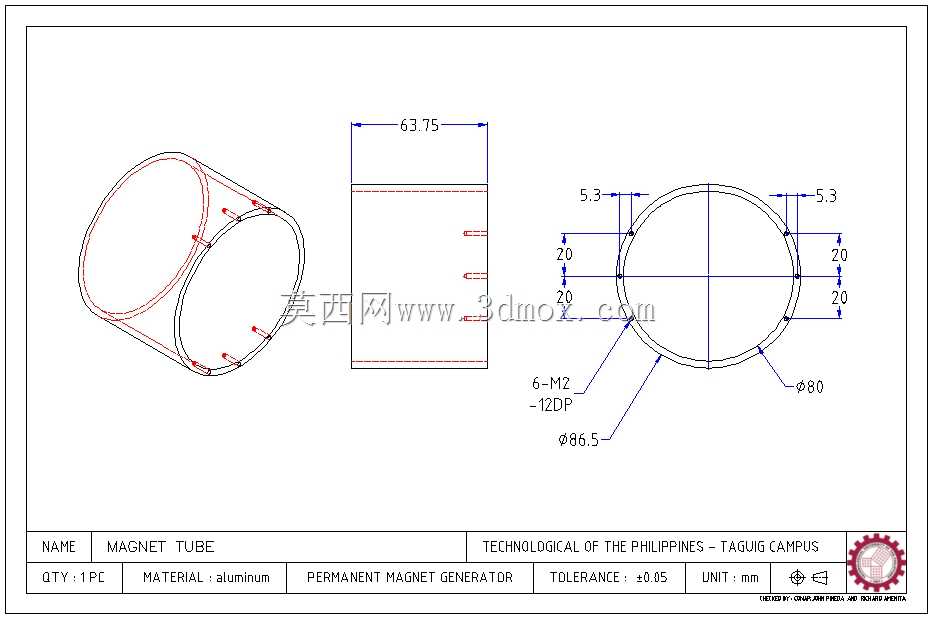

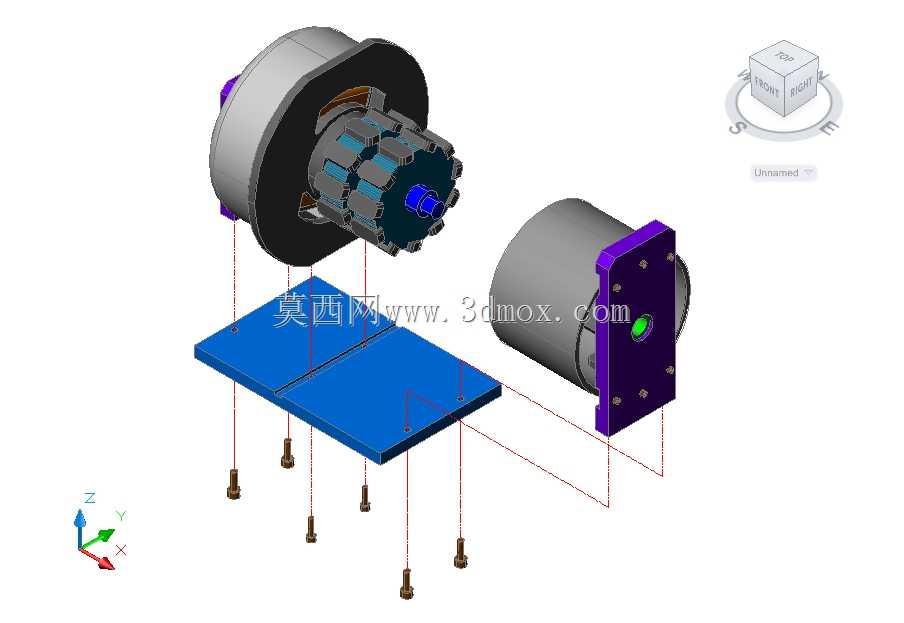

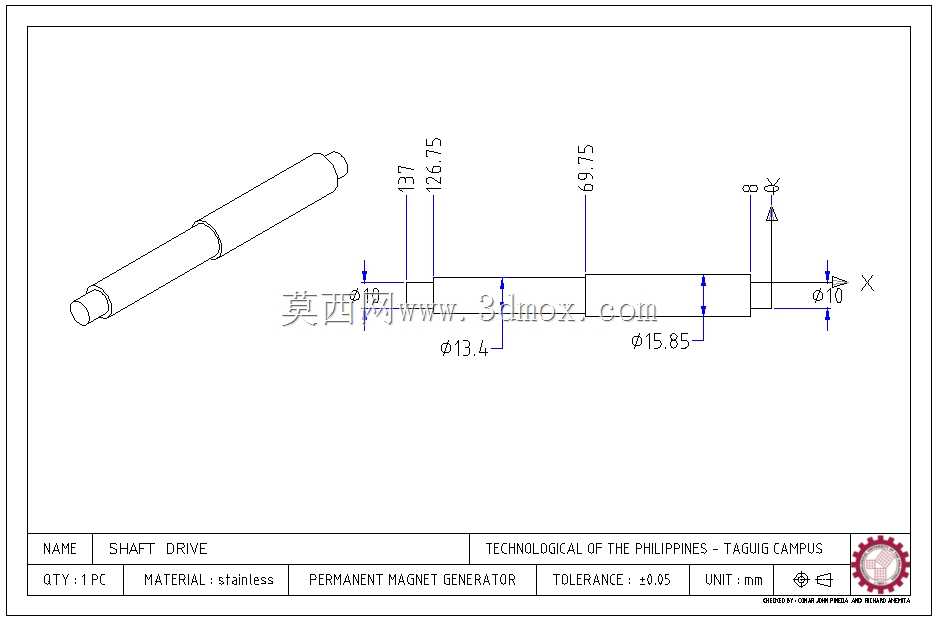

　　这套永磁发电结构的核心设计围绕磁轮组件展开，轮体采用周向均匀嵌装永磁体的布局，每块永磁体的安装槽位都做了定位止口设计，避免高速运转时磁块受离心力出现位移偏移。磁轮中心设置的通孔为轴装配合面，孔壁的公差带选取过渡配合区间，可适配常规标准直径的传动轴，装配时无需额外加工衬套即可完成定位，轮体端面预留的螺纹孔用于安装M4紧定螺钉，螺钉拧紧后可顶紧传动轴表面，防止运转过程中磁轮与轴出现相对打滑，保障扭矩传递的稳定性。

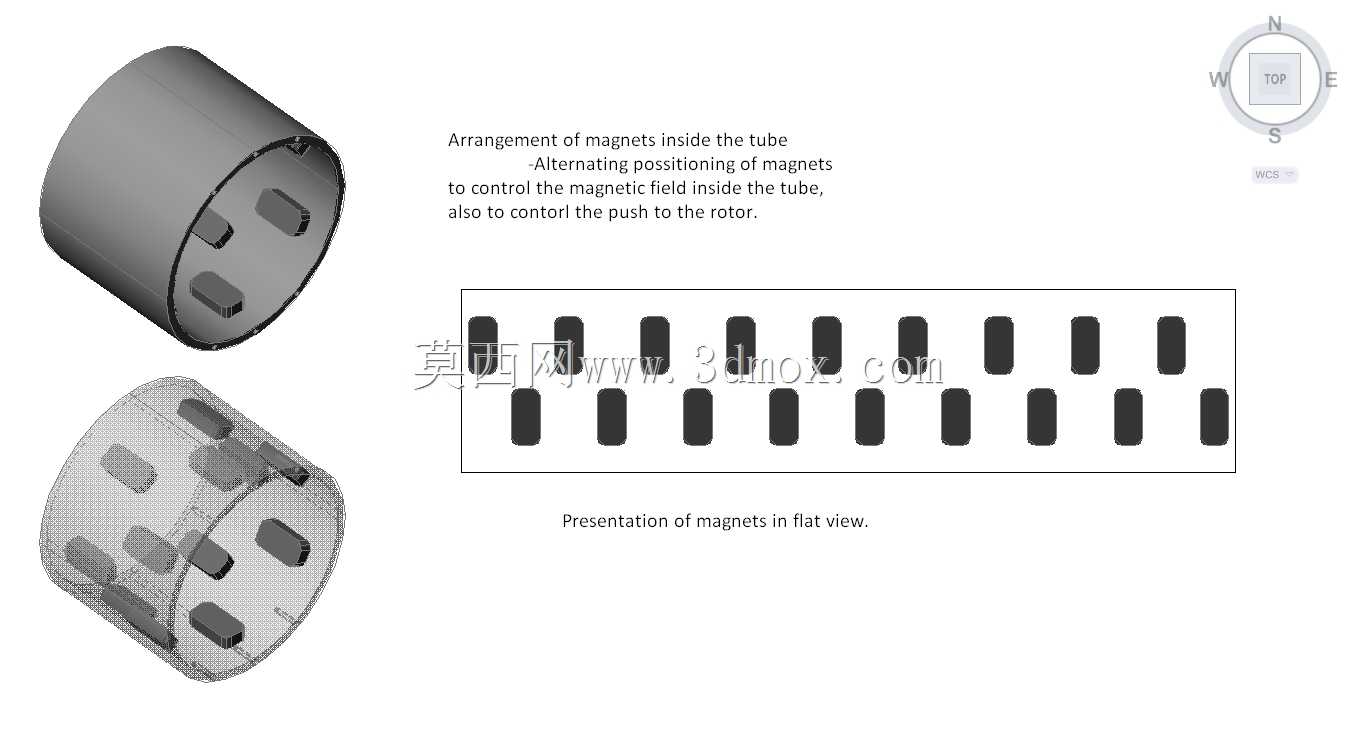

　　从实际应用场景来看，这类结构多用于小型离网供电场景、便携发电设备以及低转速动能回收装置中，区别于传统励磁式发电结构，该设计无需额外提供励磁电流，依靠永磁体自身的磁场即可完成电磁感应过程，在低转速工况下也能输出稳定的感应电压，适合人力驱动、小型流体驱动等转速波动较大的动力输入场景。磁轮上永磁体的排布采用Halbach阵列的简化变体，通过调整每块磁体的充磁方向，让磁场能量更多集中在线圈绕组一侧，减少磁轮背向的磁场泄露，提升磁能利用效率，同时降低磁轮对周边金属结构件的磁吸附干扰。

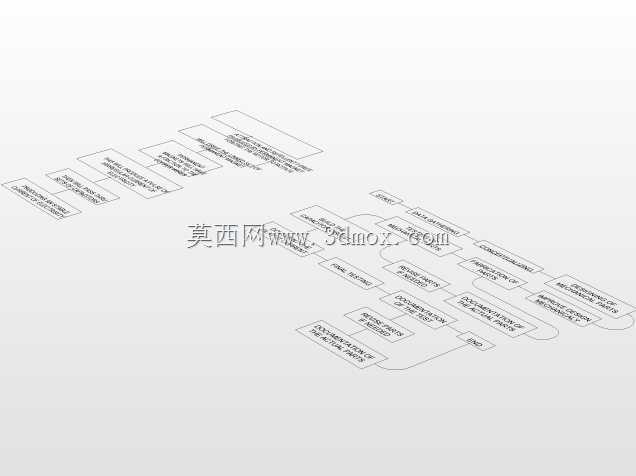

　　设计过程中优先考虑了装配的便捷性，所有永磁体都采用侧向滑入式安装槽结构，装配时可逐块将磁体推入槽位，最后通过轮体边缘的挡边完成轴向限位，无需使用粘接剂即可完成磁体固定，后期维护更换磁体时只需拆下挡边即可取出磁块，避免了粘接结构拆卸时容易损坏磁体和轮体的问题。M4紧定螺钉的安装位置设置在磁体间隙对应的轮体凸台上，既不会干涉磁体的安装空间，也能让螺钉的顶紧力直接作用在轴与轮体的配合面，锁紧力矩控制在合理区间即可满足防松需求，不会因为顶紧力过大造成轮体内孔变形。

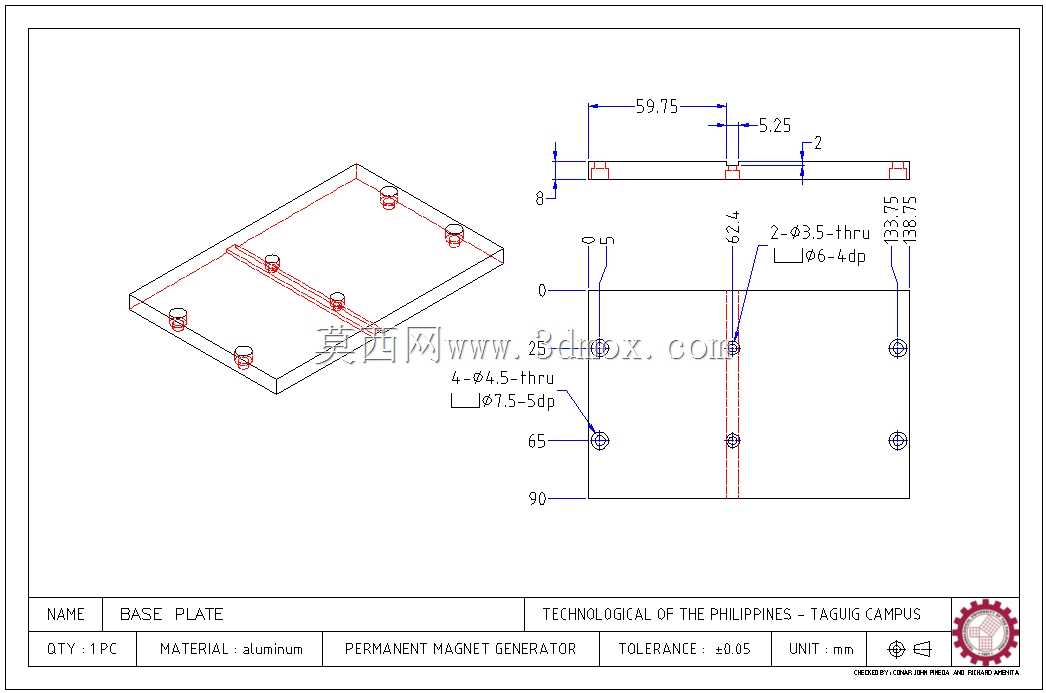

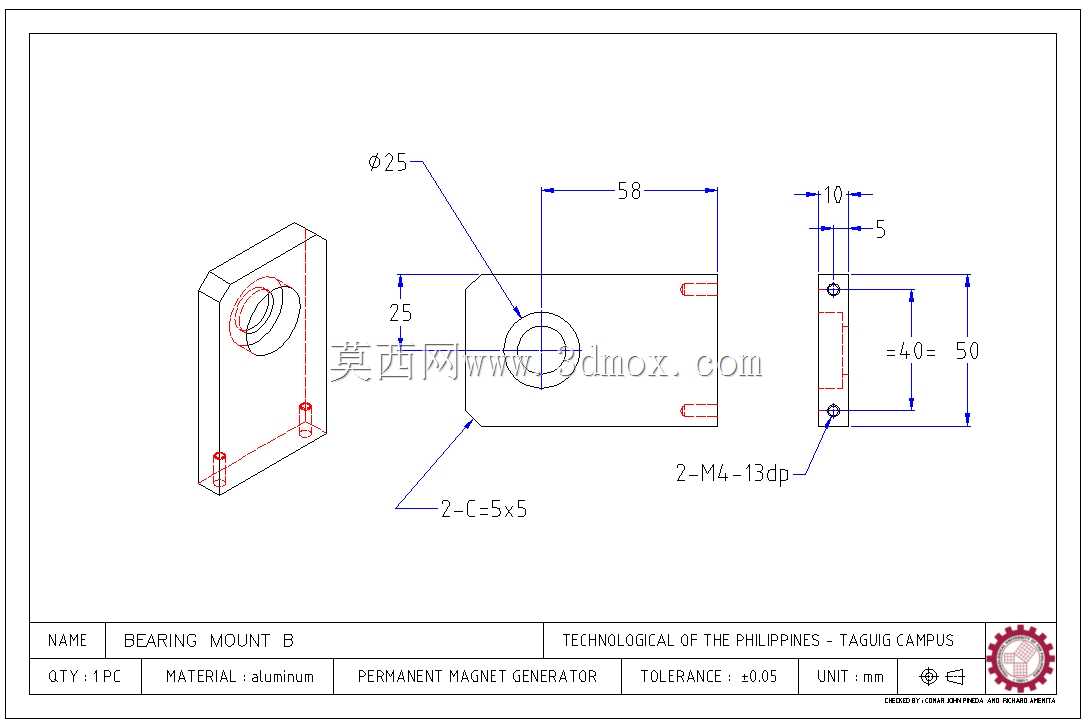

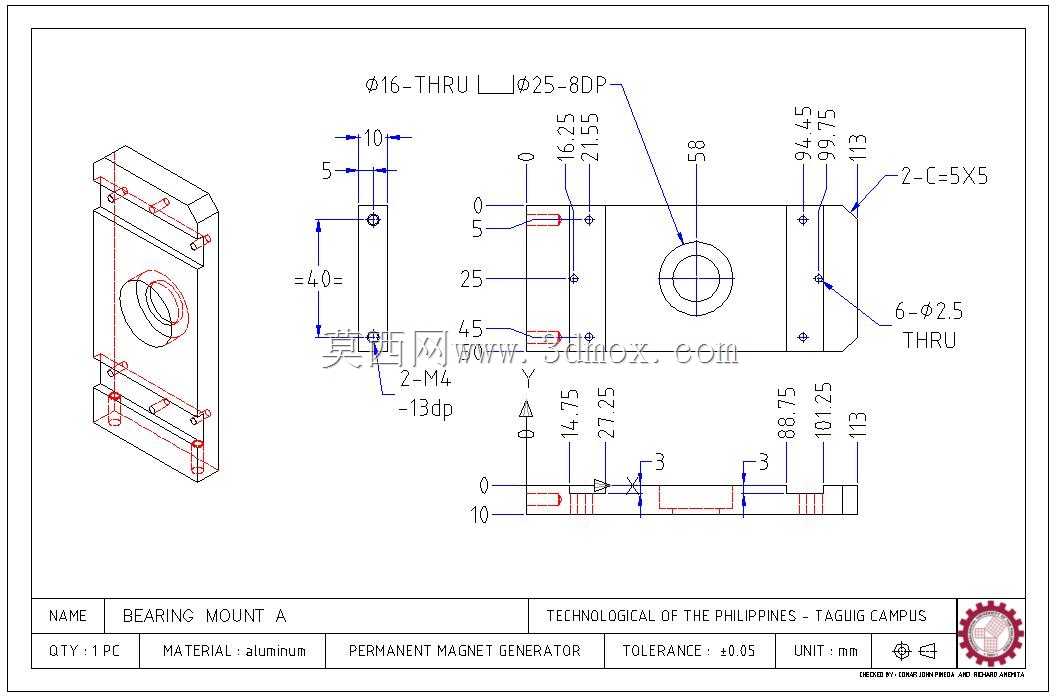

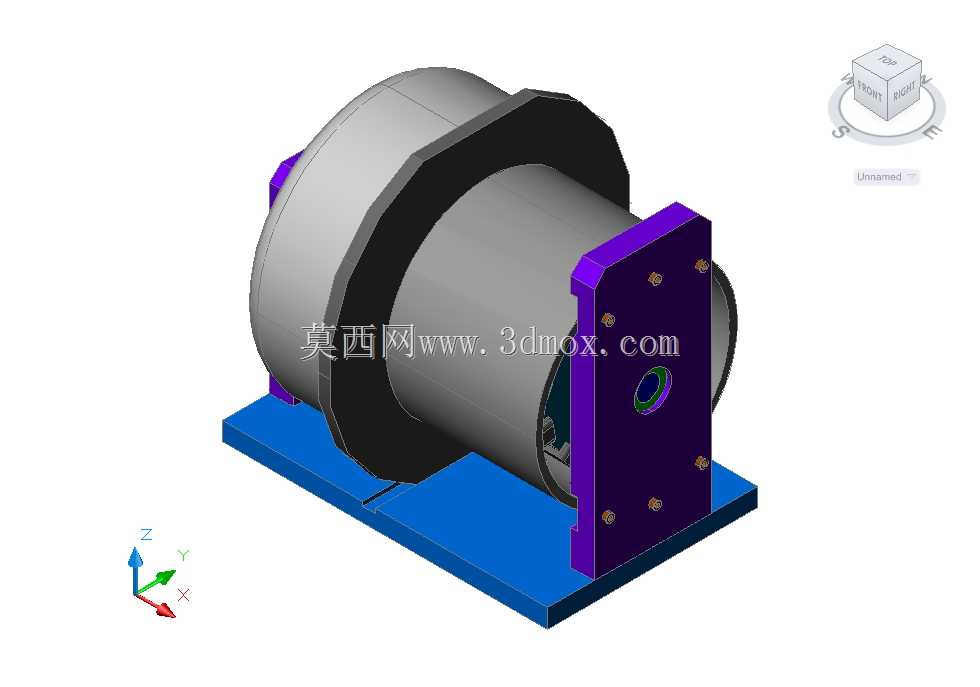

　　安装边界方面，磁轮的最大外圆尺寸根据永磁体的安装数量和尺寸确定，周向排布的磁块外端面与轮体外圆保持齐平，运转时不会出现突出部件剐蹭周边定子结构的问题，轴向尺寸上紧定螺钉的头部完全沉在凸台的沉孔内，不会超出轮体的轴向端面，可适配狭窄的安装腔室。磁体与安装槽的配合间隙控制在小间隙范围，既可以顺利装入磁体，也能避免运转时磁体在槽内出现晃动产生异响，槽壁的厚度经过核算，可承受磁块高速运转时的离心力，不会出现槽壁破裂导致磁块飞出的风险。

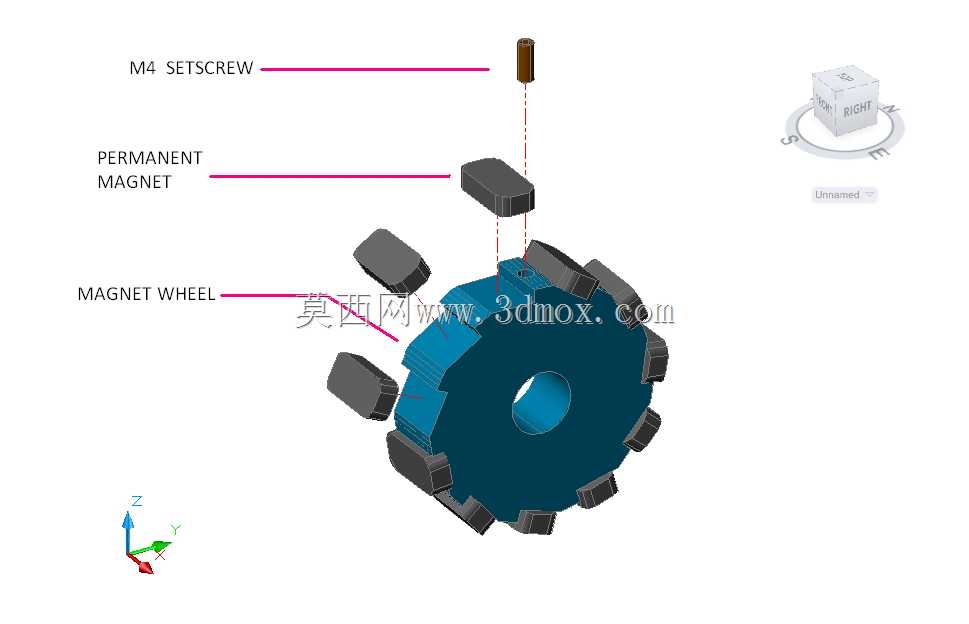

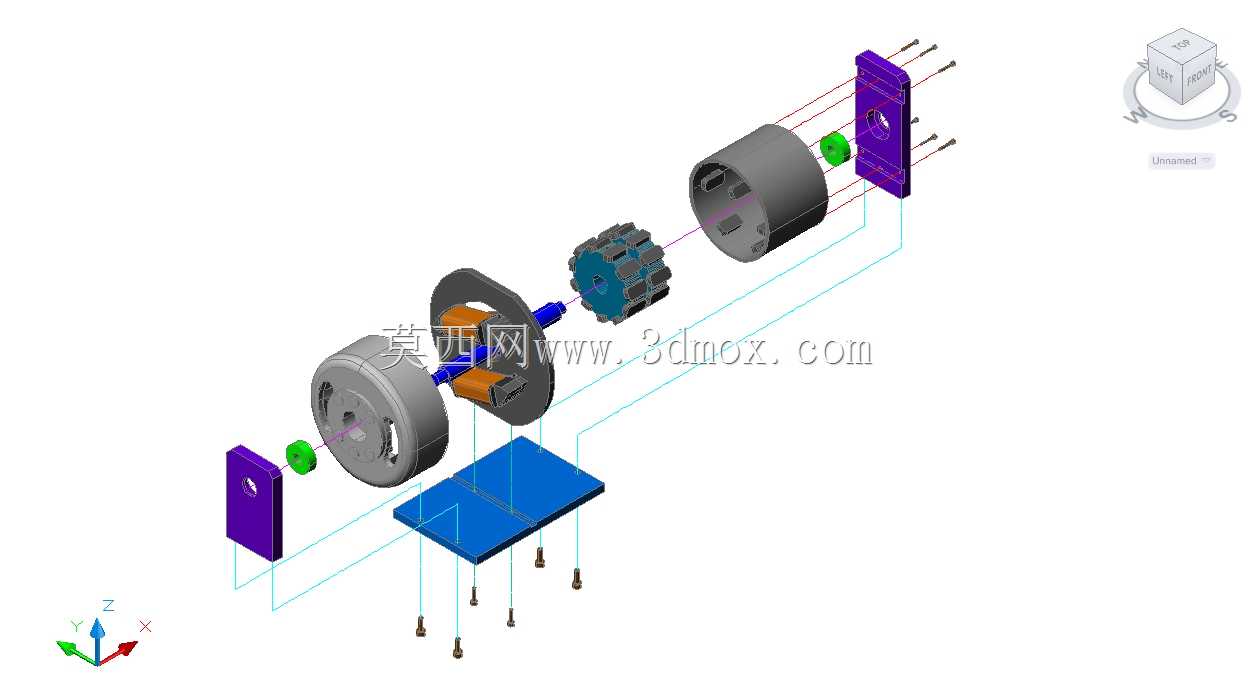

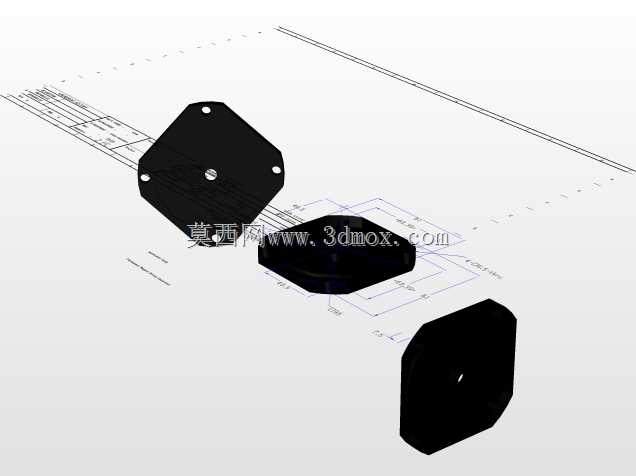

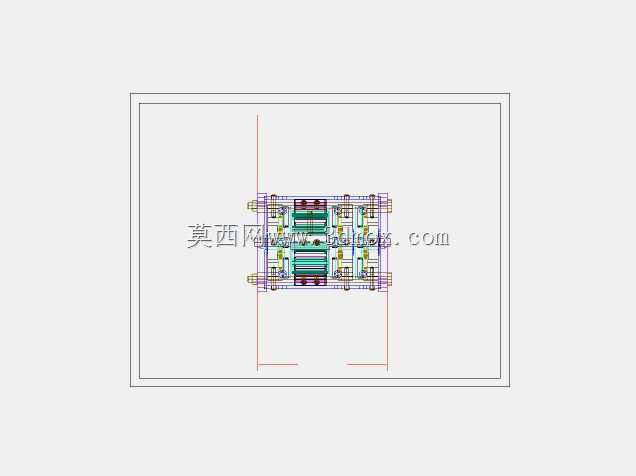

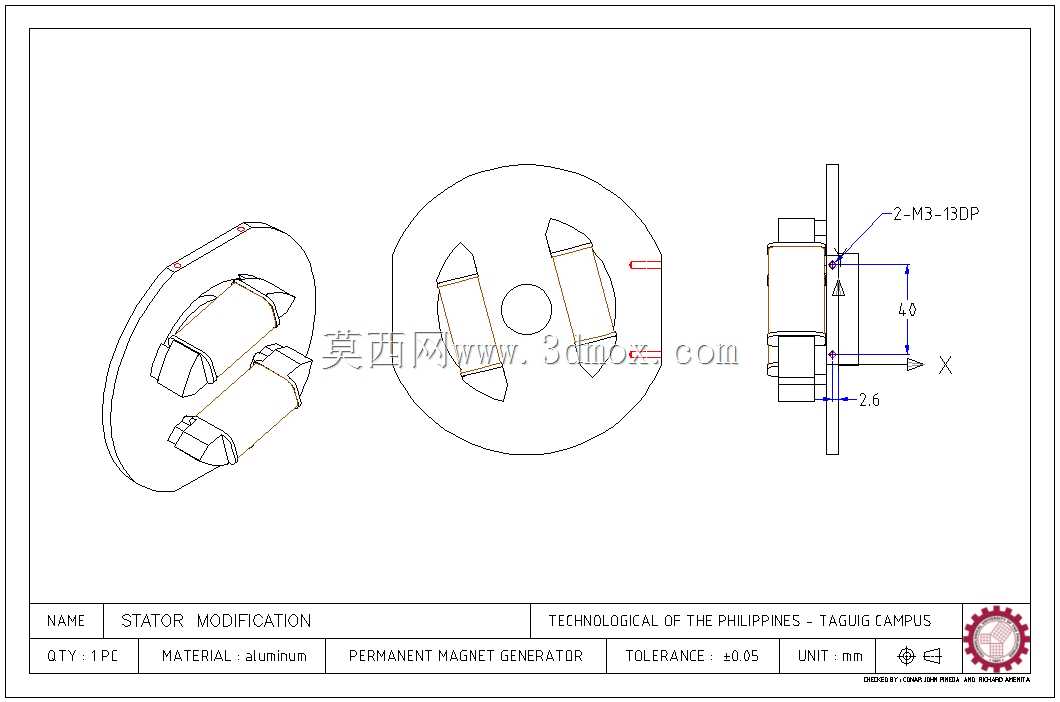

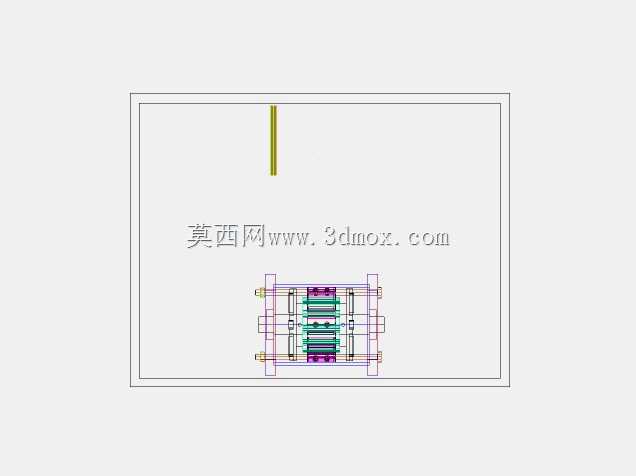

　　在功能特性上，这套结构省去了传统发电机的碳刷、滑环等易损部件，整体运转部件只有磁轮与轴组件，日常使用过程中几乎不需要额外维护，适合在无人值守的场景下长期运行。磁轮的材质选用导磁率较低的高强度铝合金，既可以降低磁路的漏磁损耗，也能控制整体结构重量，减少转动惯量，在动力输入扭矩较小的场景下也能顺利驱动磁轮转动，降低启动阻力。实际建模过程中对每个配合面都做了公差标注，生产加工时可直接参照三维模型的尺寸要求进行机加工，不需要额外绘制二维工程图即可完成零部件的加工制作，装配流程也可按照三维模型的爆炸视图顺序完成，从磁体装入轮体、轮体穿入传动轴、拧紧紧定螺钉即可完成核心转动部件的组装，后续只需将该组件装入对应定子绕组的腔室内即可完成发电单元的搭建。
