一米直尺自动激光打标设备结构设计

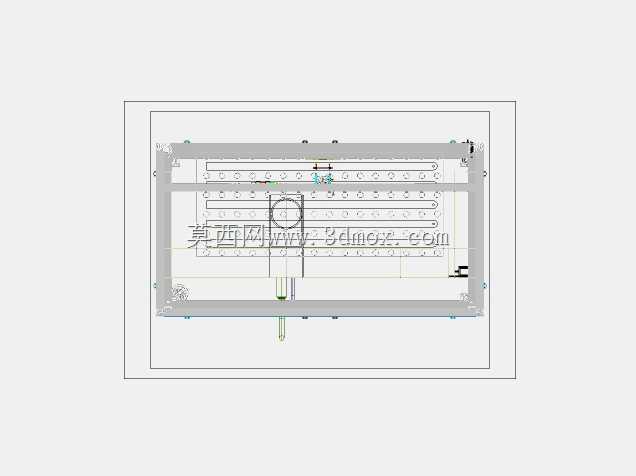

　　在通用量具量产环节，直尺刻度的标记精度直接决定成品的测量等级，传统丝网印刷、蚀刻工艺存在刻度磨损快、多规格换产调试周期长、废液处理成本高的痛点，这款针对一米量程直尺设计的激光打标设备，正是瞄准钢直尺、铝制直尺、工程塑料直尺的规模化标记需求开发，适配量具生产车间的连续化产线排布逻辑。从安装边界来看，设备整体采用框架式铝型材拼接结构，横向有效加工行程覆盖1000mm量程，预留了两端各50mm的工件装夹余量，纵向进给行程适配20mm到80mm宽度的常规直尺规格，设备底部设置可调式支撑脚，可直接对接现有量具生产流水线的出料端，无需额外搭建过高的安装基座，整体占地尺寸控制在产线工位允许的1.8m×1.2m范围内，不会占用过多车间通道空间。

　　结构设计上，设备将激光发生模块固定在横梁的线性导轨滑台上，通过伺服驱动实现横向的匀速进给，进给速度可根据不同材质的打标深度需求做无级调整，避免速度波动导致的刻度线深浅不一、线宽不均问题；工件装夹区域采用带定位挡边的负压吸附平台，针对不同厚度的直尺，可快速更换定位挡条实现快速换型，装夹时无需复杂的螺栓紧固，靠负压吸力即可固定工件，避免装夹力过大导致的薄壁直尺变形，平台表面做了硬质阳极氧化处理，长期使用不会被激光灼伤形成凹凸面，保证工件放置的平面度。功能层面，设备除了完成常规的长度刻度线标记外，还可同步完成数字标识、精度等级标注、品牌标识的一次性打标，打标过程中集成的视觉定位模块会自动识别工件的放置偏移量，实时补偿激光头的运动轨迹，

　　哪怕人工上料时存在±3mm的位置偏差，也能保证刻度起始位置的精度控制在0.02mm以内，满足一级钢直尺的精度标准。针对车间实际使用场景，设备的激光防护挡板采用可抽拉式设计，日常连续生产时挡板关闭，避免激光散射对操作人员造成眼部伤害，当需要调试打标参数、清理平台碎屑时，可快速抽开挡板操作，无需拆卸大量防护结构；设备的走线全部集成在横梁与框架的内部线槽中，外部无裸露线缆，避免车间内的金属切削碎屑、冷却液飞溅对线束造成磨损，降低日常维护的频次。设计过程中重点考量了长行程下的结构刚性问题，横梁采用加厚的铝型材截面搭配内部加强筋设计，避免滑台移动到横梁中间位置时出现下挠变形，经过受力仿真验证，滑台在全行程任意位置的垂直方向变形量控制在0.

　　01mm以内，不会因为结构变形影响打标深度的一致性；同时设备预留了自动上下料机构的安装接口，后续如果产线升级为全自动化生产，可直接对接机械手上下料模块，无需对现有主体结构做大规模改动，减少产线升级的改造成本。在实际生产适配中，设备可兼容0.5mm到5mm厚度的各类直尺材质，针对不锈钢材质的打标，可调整激光功率参数实现0.02mm到0.1mm深度的标记，标记后的刻度耐磨损性能远超传统印刷工艺，满足工业用尺长期使用的耐磨需求；针对塑料材质直尺，可调整为低功率高速打标模式，避免激光热量过高导致工件边缘融化变形。设备的操作面板设置在机身侧方的倾斜支架上，操作人员站在上下料工位即可完成参数调整、状态监控，无需来回走动操作，符合人机工程学的工位设计要求，减少批量生产过程中的操作疲劳。
