步进驱动精密线性数控X轴滑台模组

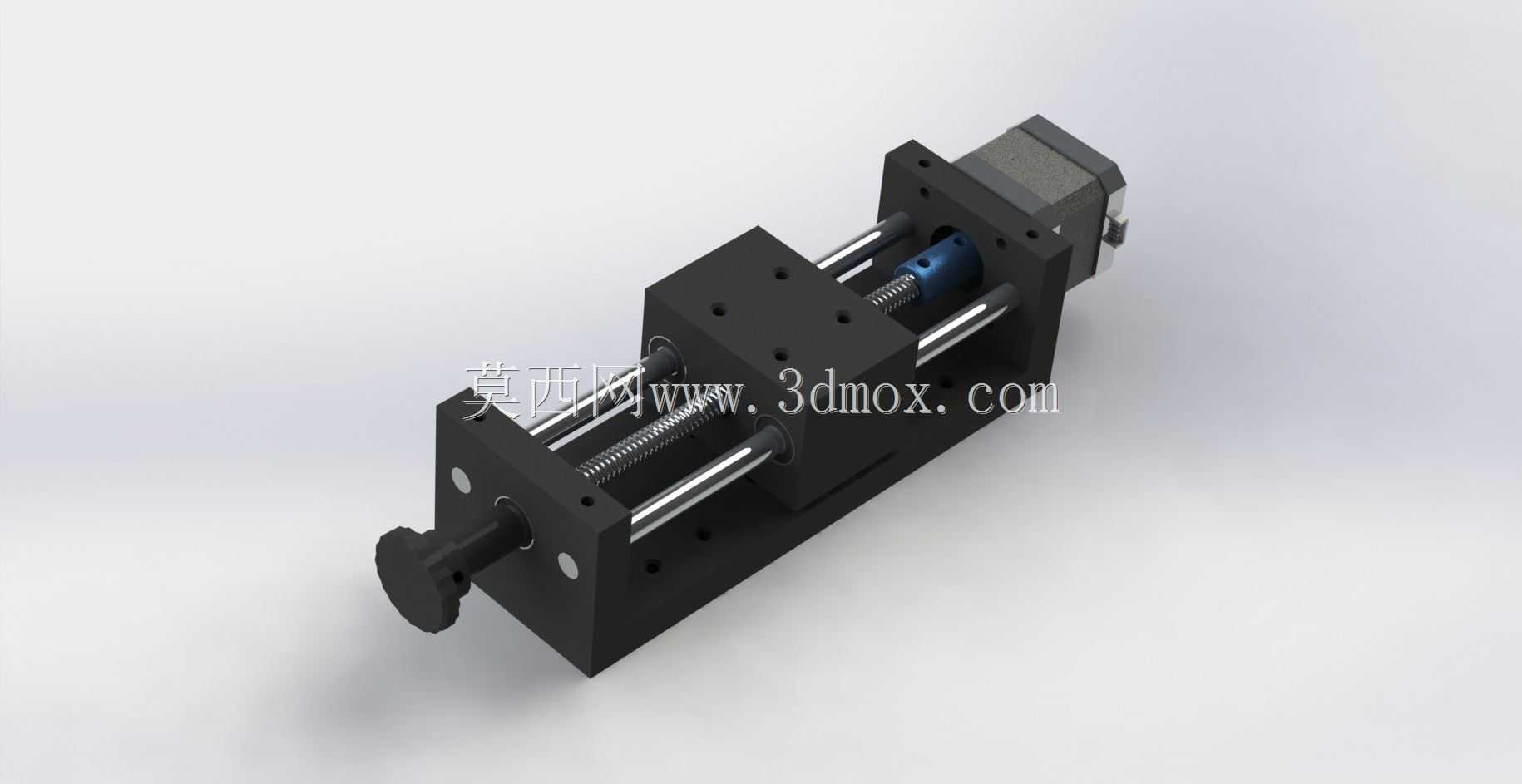

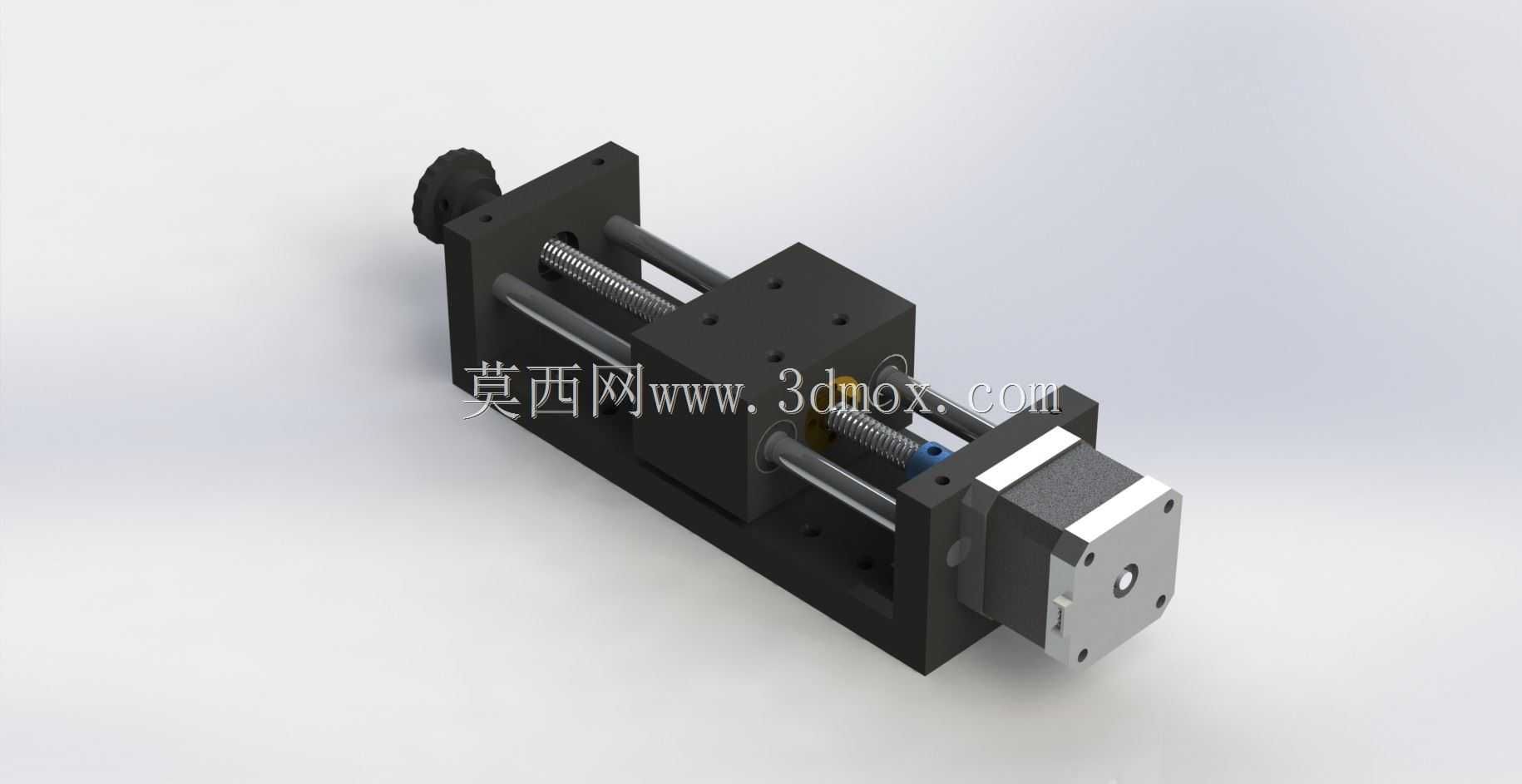

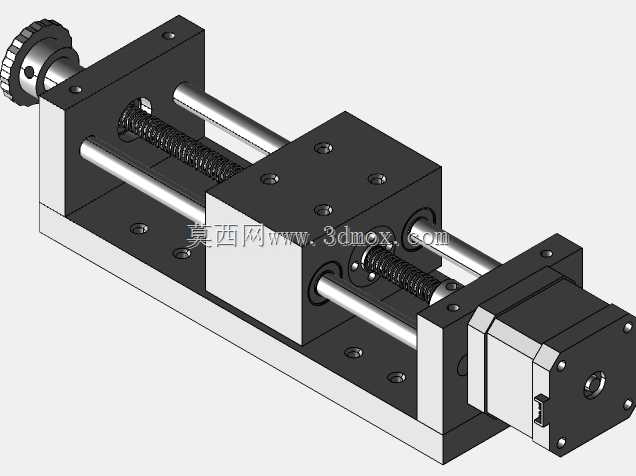

这款线性滑台模组是小型数控设备X向进给的核心执行部件，常见于桌面级数控雕刻机、小型点胶设备、实验级检测位移平台、非标自动化送料工位的X轴搭建场景，承担负载沿水平X方向的精准直线往复位移功能，可配合Y轴、Z轴模组搭建多轴联动的运动系统，满足小行程范围内的高精度位置调整需求。从结构设计来看，该模组采用集成化的一体式安装基座，基座本体为整体铣削加工的黑色金属材质，底面与侧面均预留了标准安装孔位，可直接固定在设备安装台面或者正交连接其他轴向的滑台，安装边界规整，不需要额外加工转接板就能适配多数小型自动化设备的安装空间，整体结构紧凑，侧向安装时不会因为突出结构干涉周边的走线或者其他部件布局。传动部分采用滚珠丝杠搭配双圆柱直线光轴导轨的组合，丝杠负责传递进给动力，两根平行布置的光轴承担负载的导向与倾覆力矩承载，这种设计相比单导轨结构拥有更好的抗偏载能力，滑台滑块在运动过程中不会出现侧向卡滞，运动平顺性更好，即使滑块上搭载的负载重心存在小幅偏移，也能保证位移精度不出现明显衰减。驱动端直接连接42系列步进电机，电机通过安装法兰与滑台基座直连，省去了额外的同步带传动结构，既缩小了整体轴向尺寸，也消除了皮带传动带来的回程间隙，反向进给时的定位精度更有保障，电机端的输出轴与丝杠通过联轴器刚性连接，传动效率更高，高速往复运动时的传动噪音更低。滑台的运动滑块上预留了成组的螺纹安装孔，可直接固定工装夹具、作业执行头或者检测传感器，不需要额外加工转接件，滑块与丝杠螺母、导向轴套均为集成式装配，出厂时已经完成预紧调整，用户拿到后可直接安装使用，不需要自行拆解调整传动间隙。模组尾端设置了手动调节手轮，在设备调试、断电复位或者步进驱动系统未使能的状态下，可通过手轮手动调整滑块位置，方便完成初始工位校准、故障排查等操作，手轮与丝杠同轴连接，手动调节的手感顺滑，微调精度可控。在实际选型应用中，这类滑台的有效行程覆盖小行程区间，适合负载重量不大、对位移重复定位精度有一定要求的工位，相比大型工业线性模组，它的体积更小、安装灵活，既可以用于工业小型非标设备的搭建，也能用于高校实验室、创客团队的小型数控设备开发，结构上的全封闭基座设计可一定程度阻挡加工碎屑、粉尘进入传动区域，延长日常维护周期，日常使用只需要定期在丝杠与光轴表面涂抹润滑脂即可保证长期运行的精度稳定性。
