带钥匙环的微型SD卡USB读卡器结构

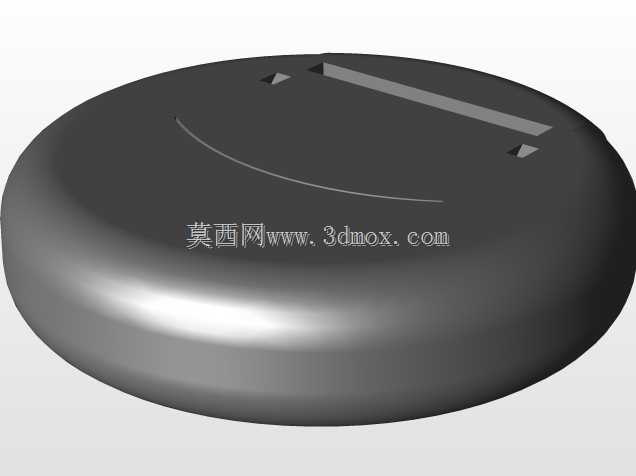

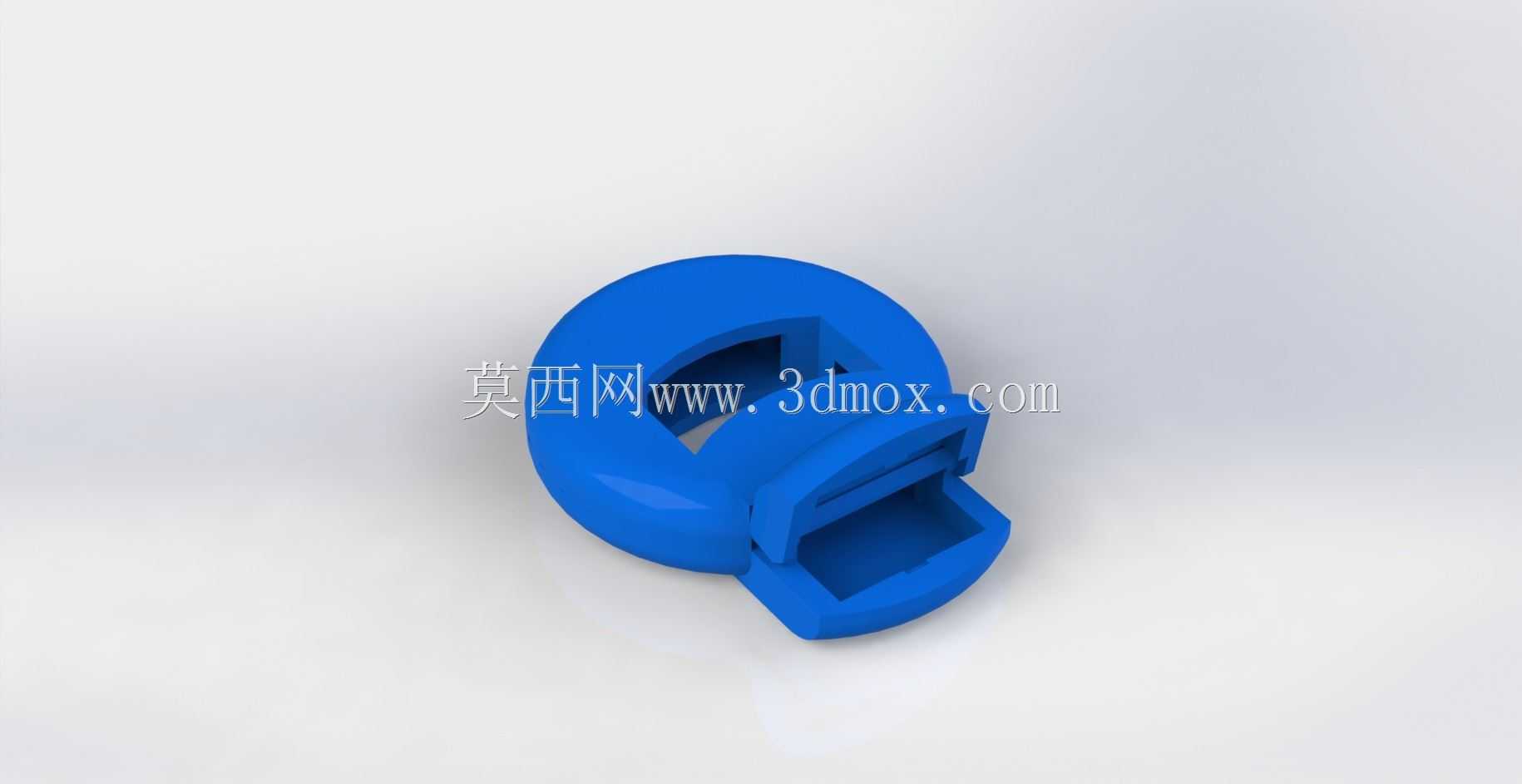

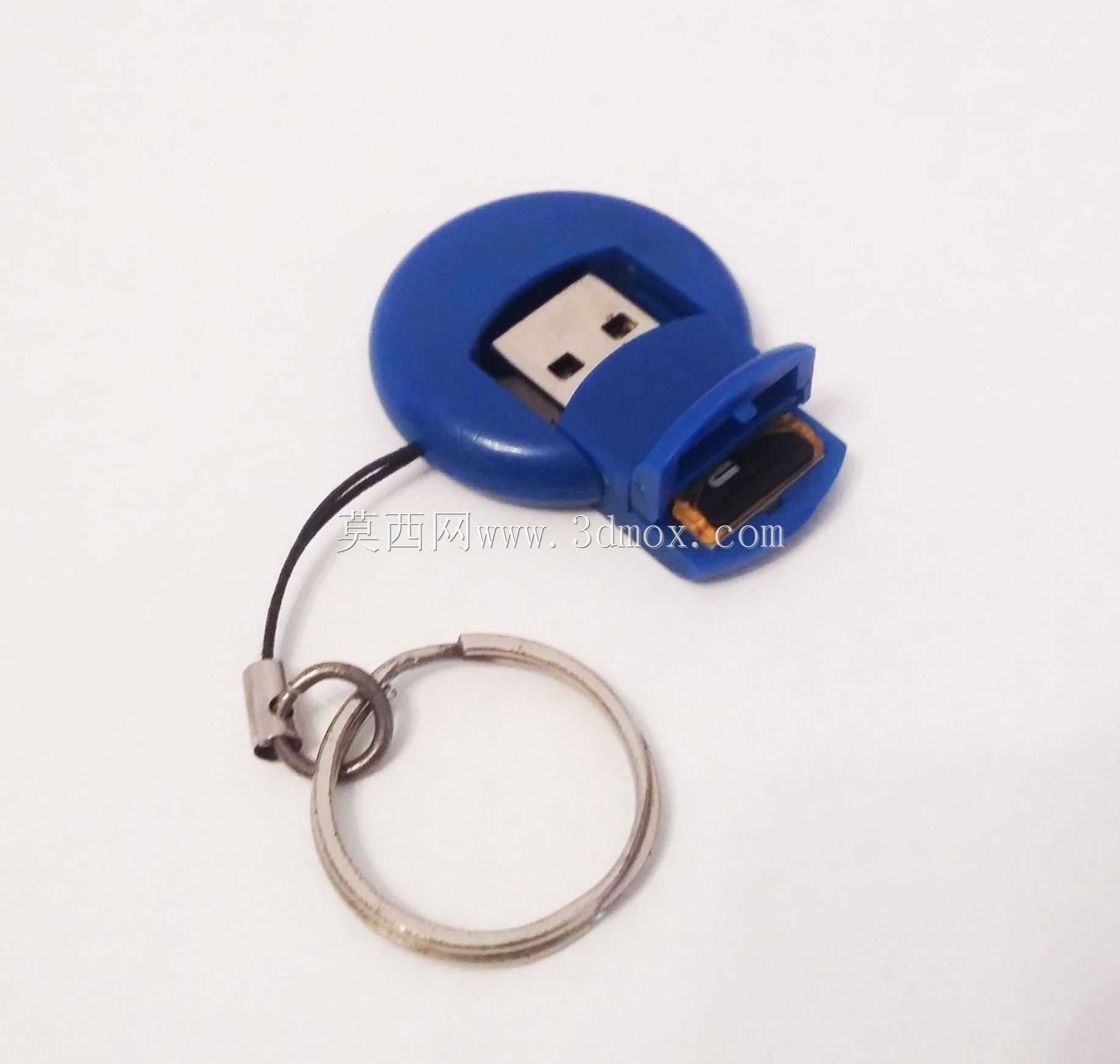

日常外勤调试、现场数据采集场景里，工程人员经常需要在工控设备、笔记本、嵌入式主板之间转移小体积配置文件、日志数据，这类带钥匙环的微型SD卡USB读卡器，就是针对高频移动携带需求设计的便携数据转接配件。它的核心功能是实现Micro SD存储卡与标准USB接口的桥接，无需额外数据线，直接插在设备USB端口就能完成存储卡的读写操作，适配现场调试时快速拷贝PLC程序、设备运行参数、小型检测数据文件的使用需求，不用携带体积偏大的多功能读卡器，也避免了SD卡直接裸露容易弯折、丢失的问题。从结构设计来看，整体采用圆润的扁圆形壳体，外壳做了翻盖式结构，不用的时候USB公头完全收纳在壳体内腔，翻盖扣合后能阻挡灰尘、杂物进入接口缝隙，也避免USB金属插片被钥匙、金属工具刮蹭变形，翻盖和主体之间用薄型连接筋做一体铰接，没有额外的金属转轴零件，减少装配工序的同时也降低了小零件脱落遗失的概率。壳体尾部预留了挂绳穿孔，搭配金属钥匙环可以直接挂在工牌挂绳、钥匙串、工具包挂点上，随身携带时不会额外占用工具包收纳空间，掏取钥匙的时候就能顺手拿到，不用在包内翻找零散的小配件。尺寸控制上，整体最大外径控制在40mm以内，厚度不超过10mm，插在笔记本侧边USB接口时不会突出过多，避免磕碰旁边的接口，也不会因为突出长度太长在移动笔记本时被剐蹭折断；翻盖翻开后的USB插片伸出长度符合标准USB接口规范，插入台式机前置USB、工控机面板USB接口时都能完全到位，不会出现接触不良的情况。内部结构做了限位卡槽，Micro SD卡插入后会被弹性卡舌固定，不会因为日常晃动、钥匙串碰撞出现松脱掉卡的情况，卡槽位置正对翻盖内侧，翻开翻盖就能直接插拔存储卡，更换不同容量的SD卡时不需要拆开外壳，现场操作十分方便。壳体边缘全部做了R2以上的圆角过渡，放在口袋里不会勾刮衣物面料，和钥匙串放在一起时也不会刮花其他随身物品的表面。
