直插式陶瓷电容器结构三维设计

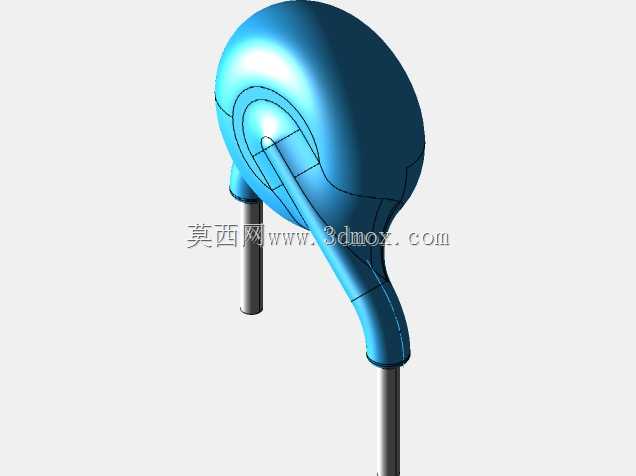

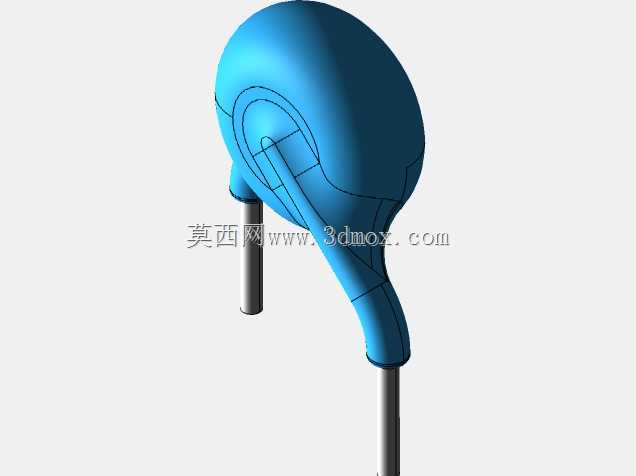

在消费电子、工业控制板卡、电源模块的PCB设计环节，直插式陶瓷电容是板上最常见的无源滤波元件之一，这类元件的三维建模精度直接影响PCB布局阶段的干涉检查、装配仿真的准确性，很多新手建模时容易忽略引脚间距、本体外形与实际物料的匹配度，导致后期打样出现元件与壳体、相邻元件干涉的问题。这款陶瓷电容的本体采用椭球形包封结构，区别于常规方块形直插电容的造型，建模时优先还原了包封层的曲面过渡，避免直角棱边与实际注塑包封的工艺形态不符，本体直径7mm，整体厚度3.5mm，适配小功率信号板上的紧凑安装空间，引脚采用标准镀锡铜插针设计，引脚间距8.5mm，完全匹配常规2.54mm网格PCB的通孔排布，不需要额外调整孔位坐标就能直接导入PCB库调用。从设计思路上看，建模时先确定两个引脚的安装基准面，以PCB板面为Z向零点，引脚伸出板面的长度按照常规波峰焊的工艺要求预留，避免引脚过长导致剪脚工序额外增加工时，过短则容易出现虚焊问题。本体部分的曲面构建先绘制中心截面的轮廓线，通过回转生成基础曲面后，再对引脚与本体衔接的位置做圆角过渡，还原实际包封工艺中环氧料包裹引脚根部的形态，不会出现生硬的直角拼接，和实物的外观一致性更高。实际应用中，这类陶瓷电容多用于低压信号回路的高频滤波、退耦场景，在开关电源的次级输出侧、单片机的电源引脚旁都有大量应用，建模时严格控制安装边界尺寸，本体在X、Y方向的投影不超出引脚间距的范围，Z向高度从板面到本体顶端的尺寸也做了精准还原，方便结构工程师在做整机壳体设计时预留足够的安全间隙，不会出现电容顶到外壳内壁的问题。很多工程师在调用这类元件模型时，经常遇到模型尺寸和实物不符的情况，要么本体做大了导致相邻元件放不下，要么引脚间距不对无法插装，这款模型在构建时完全参照主流物料厂商的规格书尺寸做1:1还原，所有安装基准都对齐PCB装配坐标系，导入装配环境后不需要额外调整位置就能直接完成布局，在做整机EMC仿真、装配干涉检查时，能有效提升仿真结果的准确性，减少后期打样的改模次数。对于刚接触电子结构设计的从业者来说，这类基础元件的建模练习也能帮助理解曲面过渡、基准对齐、工艺还原的建模逻辑，不要觉得元件简单就忽略细节，往往板级装配的问题都出在这类基础元件的尺寸偏差上。
