内燃机分体式连杆结构三维建模作品

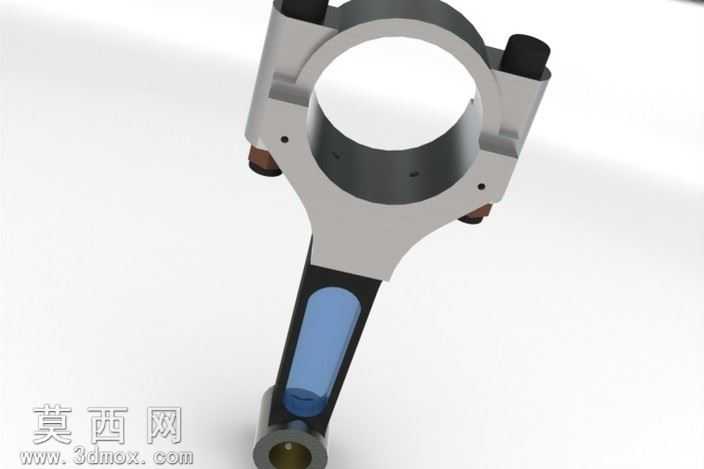

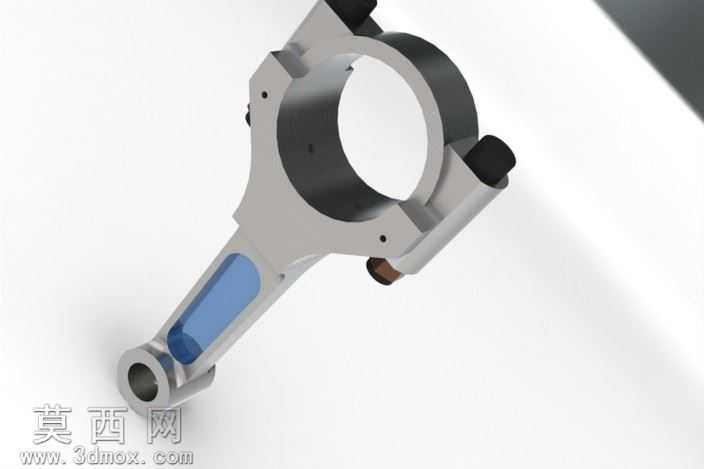

本作品为内燃机核心传动部件连杆的三维参数化建模成果，建模阶段严格遵循连杆实际工作的力学性能要求与装配公差规范，首先通过草绘绘制连杆大小头的中心基准线，确定大小头孔的中心距作为核心尺寸参数，大头部分采用分体式剖分结构设计，精准还原连杆盖与杆身的结合面定位特征，在结合面处预留螺栓装配孔位，匹配对应的螺栓沉台结构，保证连杆盖与杆身装配后的同轴度与连接强度。杆身部分采用工字形截面优化设计，在保证结构抗弯、抗扭刚度的前提下尽可能降低构件自身重量，减少往复运动过程中的惯性载荷，建模过程中对杆身与大小头的过渡区域做了平滑的圆角处理，避免应力集中问题的出现，提升零件的疲劳使用寿命。小头端设计有衬套安装位，预留润滑油道的开孔结构，还原实际工作过程中活塞销的润滑通路。材质与渲染阶段，杆身主体赋予锻钢材质，调整金属材质的粗糙度与反射参数，还原锻件经机加工后的细腻金属质感，连杆螺栓部位做发黑处理的材质区分，杆身观察窗部位使用半透明蓝色工程塑料材质，清晰展示内部的加强筋结构，大头轴瓦部位添加合金层的材质细节，不同部件的材质区分明确，能够直观分辨各部分的功能分区。渲染阶段采用工作室柔光环境，添加柔和的环境遮蔽效果，突出连杆的结构轮廓与装配关系，模型各特征参数可编辑，能够根据不同排量的内燃机设计需求调整大小头孔径、中心距、杆身截面尺寸等参数，可直接用于发动机的虚拟装配仿真、运动学模拟以及工程图纸的导出，完整还原了连杆从大头剖分连接、杆身传力到小头活塞销连接的全部结构细节，准确体现了连杆作为内燃机中连接活塞与曲轴、将活塞往复直线运动转换为曲轴旋转运动的核心传动功能，结构设计符合机械设计手册中连杆类零件的设计规范，各装配面的公差配合特征均有准确体现。
