STM32F769I开发评估板结构设计

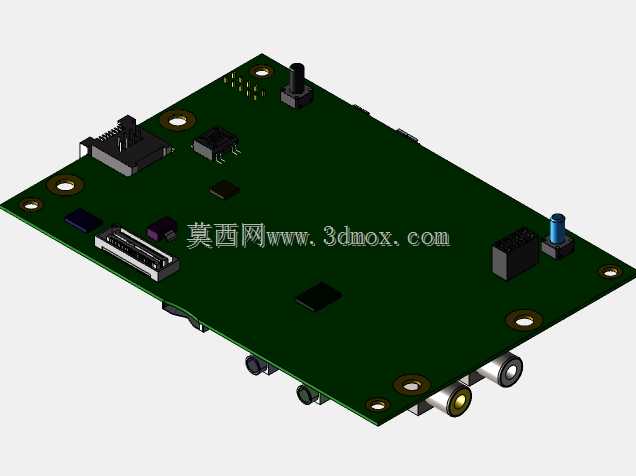

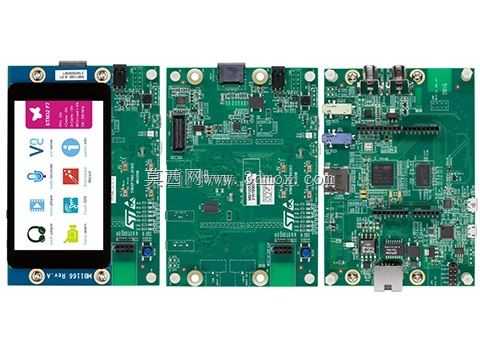

这款嵌入式开发评估板的三维结构设计，完整还原了板载所有元器件的布局与装配关系，可直接用于嵌入式产品开发前期的结构适配、外壳设计以及教学演示场景。在工业控制、智能物联网终端、消费电子原型开发等领域，这类评估板是工程师验证主控性能、调试外设电路的核心载体，其结构模型的精度直接影响后续外壳开模、接插件适配的效率。从设计思路来看，建模过程严格遵循PCB实物的物理比例，所有板载接口、排针、显示屏模块、按键、电容电阻以及主控芯片的位置都与实物完全对应，板层之间的堆叠高度、元器件的凸起高度都做了精准还原，能够清晰呈现整板的安装边界。整板采用多区域布局划分，左侧搭载带触控的显示模块，屏幕下方排布常用功能按键与状态指示灯，方便开发者在调试过程中直接进行人机交互操作；中间核心区域放置主控芯片及周边晶振、电源管理电路，周边预留充足的散热空间，避免高负载运行时热量堆积影响元器件稳定性；右侧区域排布各类外设接口，包括以太网口、USB接口、扩展排针等，接口位置与板边的距离符合常规接插件的插拔操作空间要求，不会出现外壳装配后接口被遮挡、插拔空间不足的问题。在安装边界设计上，板卡四角预留了标准固定孔位，孔位间距符合通用嵌入式开发板的安装规范，可直接适配市面上多数通用开发板外壳、桌面固定支架的安装尺寸，无需额外调整孔位位置。板载所有接插件的伸出长度、高度都做了1:1还原，比如以太网口的金属屏蔽壳高度、USB接口的插拔深度、排针的露出高度，都能为结构工程师设计外壳开孔位置、预留装配间隙提供精准的参考依据，避免出现开孔偏移、接口与外壳干涉的问题。建模过程中还对PCB板本身的厚度、板边的倒角做了还原，整板边缘做了圆弧过渡处理，没有尖锐棱角，符合常规电路板的生产工艺要求。显示模块与主板的连接结构也做了完整呈现，包括FPC排线的弯折空间、屏幕与主板的固定卡扣位置，能够帮助开发者评估屏幕装配后的整体厚度，为带屏嵌入式产品的超薄结构设计提供参考。电源输入区域的接口位置、周边滤波电容的高度也做了精准还原，方便工程师设计电源适配器的插拔空间，避免电容与电源插头产生干涉。对于需要基于该主控做二次开发的结构工程师来说，这个模型可以直接导入装配环境，与外壳、其他外接模块做干涉检查，提前排查装配过程中可能出现的结构冲突，大幅缩短产品开发周期，减少实物打样阶段的修改次数。
