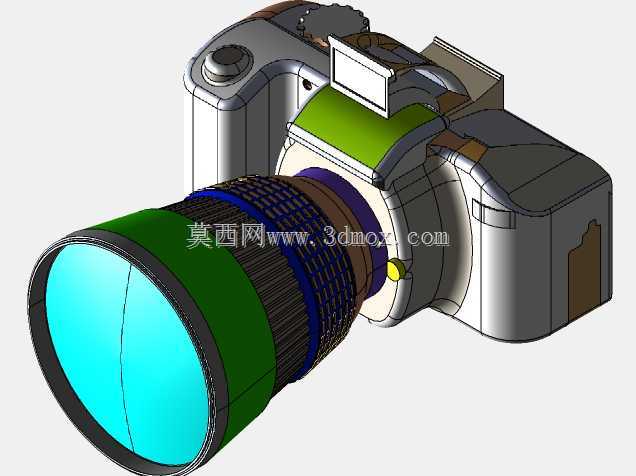

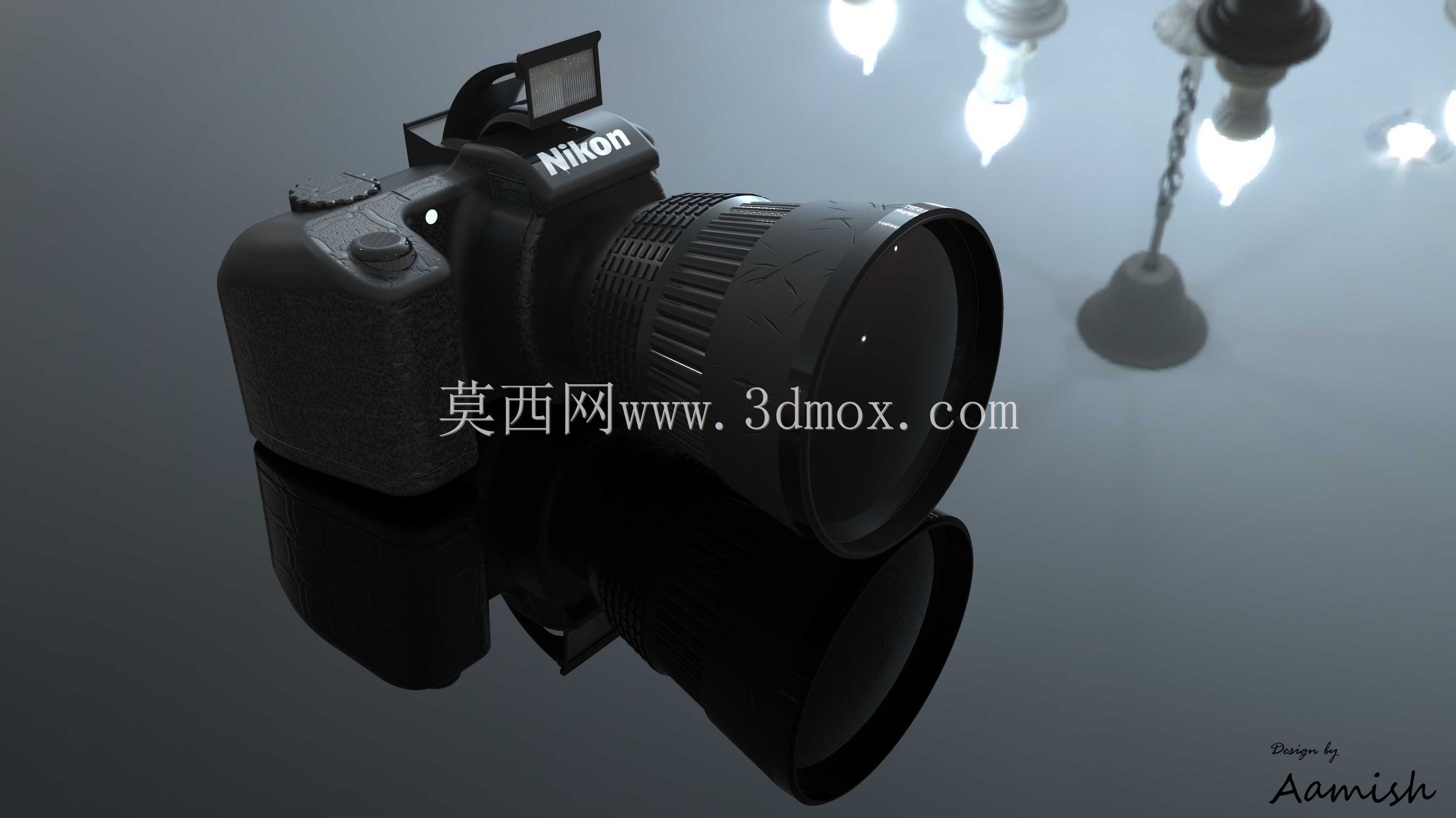

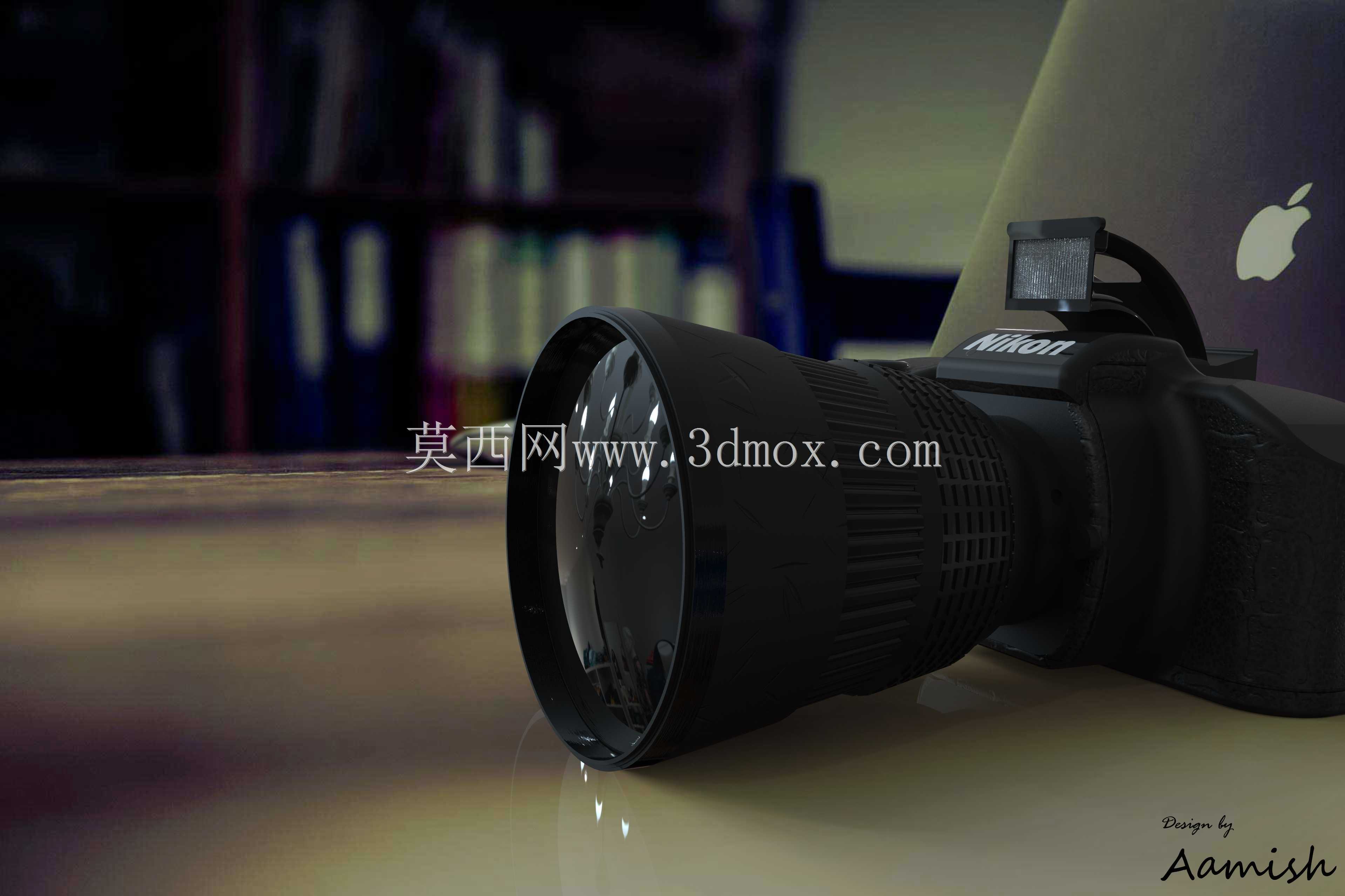

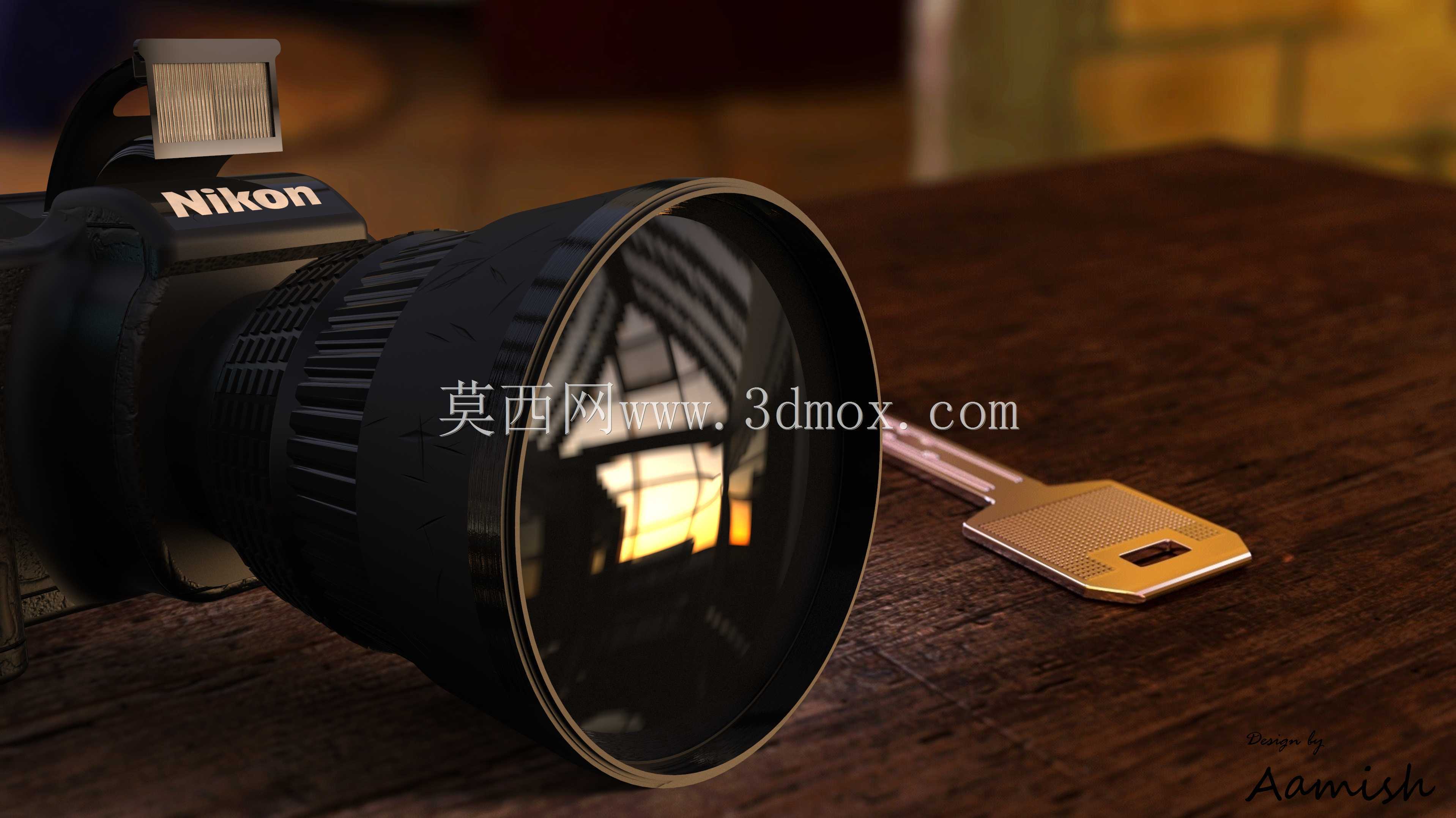

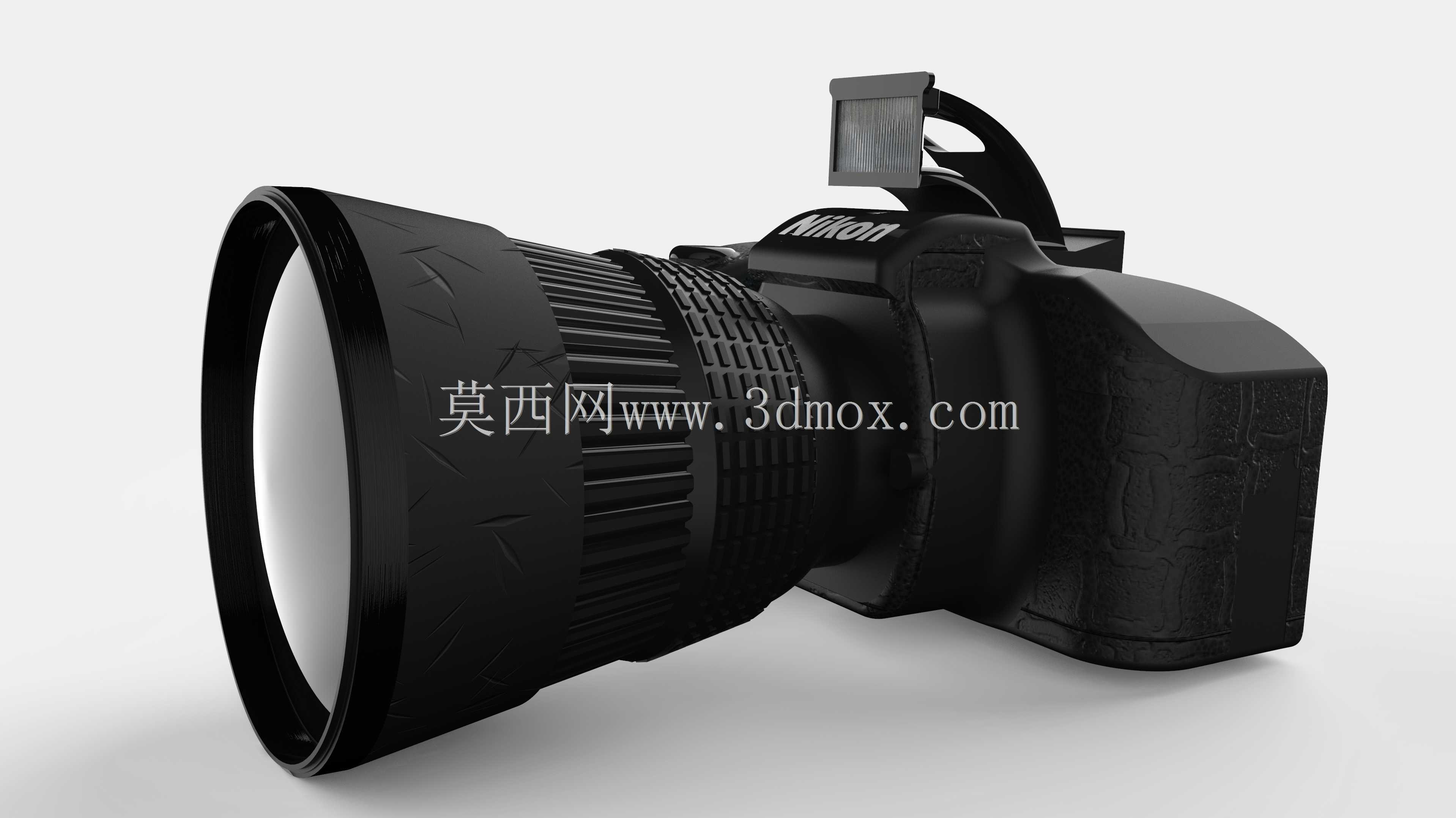

尼康单反相机外观结构三维建模

　　日常接触的单反相机结构建模，首先要贴合实际手持拍摄的使用场景做结构还原，不能只做外观曲面的空壳。从实际使用的边界来看，手持握持区域的弧度要匹配成年用户手掌自然弯曲的形态，指槽位置的深度控制在12mm左右，既保证握持时的贴合度，又不会因为槽位过深导致不同手型的用户出现卡指的问题，机身整体的宽度控制在135mm区间，高度控制在105mm区间，厚度匹配常规APS-C画幅单反的75mm基准，这个尺寸边界是经过多代产品迭代验证的，既能容纳内部的反光板箱、五棱镜、快门组件的安装空间，又不会让机身过于笨重影响长时间手持拍摄的体验。

　　建模过程中首先要梳理清楚各功能模块的装配关系，镜头卡口部分作为核心的安装基准，卡口端面的平面度要控制在0.02mm以内，卡口定位销的位置要和机身主体的安装基准严格对齐，保证后续镜头装配后光轴和成像传感器平面的垂直度，避免出现成像一侧清晰一侧虚焦的问题。机身正面的手柄区域要覆盖防滑纹理的结构，纹理的凸起高度控制在0.8mm，间距2mm，这个参数是兼顾防滑性能和握持舒适度的，不会因为纹理过锐硌手，也不会因为纹理过浅导致手汗状态下打滑。

　　机身顶部的结构布局要匹配实际操作逻辑，模式转盘、快门按钮、电源开关的位置要在右手握持时食指自然覆盖的范围内，快门按钮的按压行程要模拟真实按键的1.2mm行程，按键表面做内凹的弧面匹配指腹形态，模式转盘的转动阻尼结构在建模时要预留出阻尼弹片的安装空间，转盘边缘做防滑滚花结构，方便盲操作时转动调节。机身背部的显示屏安装区域要做屏幕缓冲胶圈的安装槽，槽深1.5mm，保证屏幕装配后和机身背部齐平，同时缓冲胶圈能吸收日常使用中的磕碰冲击力，屏幕旁的按键布局要贴合右手拇指的操作范围，按键的凸起高度控制在1mm，避免误触。

　　侧面的接口舱要做翻盖的铰接结构，铰接轴的位置要保证翻盖打开后不会遮挡数据线的插拔，接口舱内部的HDMI、USB、麦克风接口的位置要和内部主板的安装位置对应，预留出接口焊接的空间，舱盖闭合后要和机身侧面曲面完全贴合，缝隙控制在0.1mm以内，保证日常使用时的防尘性能。底部的三脚架安装螺孔要做标准1/4英寸的螺纹结构，螺孔的中心位置要和镜头光轴在同一垂直平面上，保证三脚架安装后相机的重心落在脚架云台上，不会出现头重脚轻倾斜的问题，电池仓的结构要匹配常用单反电池的尺寸，仓盖的锁扣结构要做卡扣的限位，避免日常使用中意外弹开。

　　从结构设计的思路来说，整个建模过程是从内部核心组件的占位开始的，先确定传感器、反光板箱、五棱镜、电池仓这些核心部件的位置和尺寸，再向外构建机身的外壳曲面，保证外壳的每一处曲面都服务于内部组件的容纳和外部操作的便利性，不会出现为了外观好看牺牲内部安装空间或者操作手感的问题。机身的所有棱角位置都做R2以上的圆角处理，避免尖锐边角在携带过程中刮蹭摄影包或者划伤用户，机身蒙皮覆盖的区域要做下沉0.5mm的安装面，保证蒙皮粘贴后和机身塑料外壳齐平，不会出现凸起的台阶影响握持手感。

　　在实际行业应用中，这类相机结构模型一方面可以用于数码产品设计阶段的外观评审和结构干涉检查，在开模之前验证各部件的装配关系，减少开模后的修改成本；另一方面也可以用于摄影周边配件的设计开发，比如相机兔笼、皮套、快装板这些配件的设计，都需要精准的相机外形尺寸数据作为依据，保证配件安装后和机身完全贴合，不遮挡接口、按键和屏幕。建模过程中要注意各活动部件的运动边界，比如反光板的抬升行程、存储卡仓盖的打开角度、翻转屏的转动范围，这些运动结构的空间预留要准确，避免实际使用中出现部件碰撞干涉的问题。
