迷你压力表爆炸展示结构三维数模

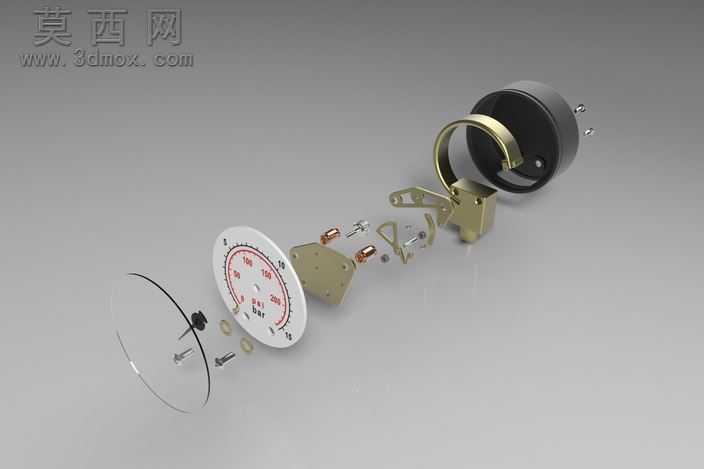

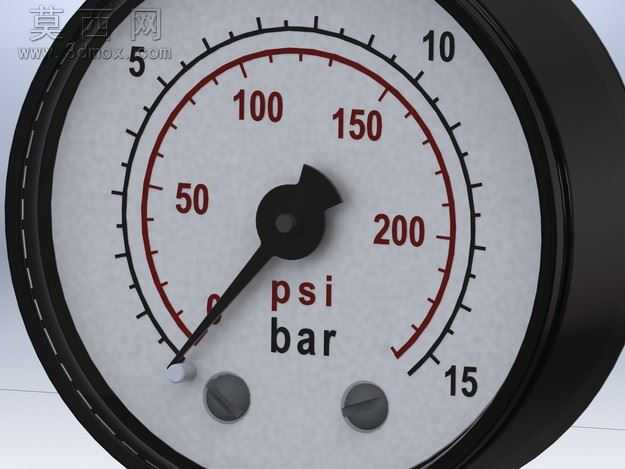

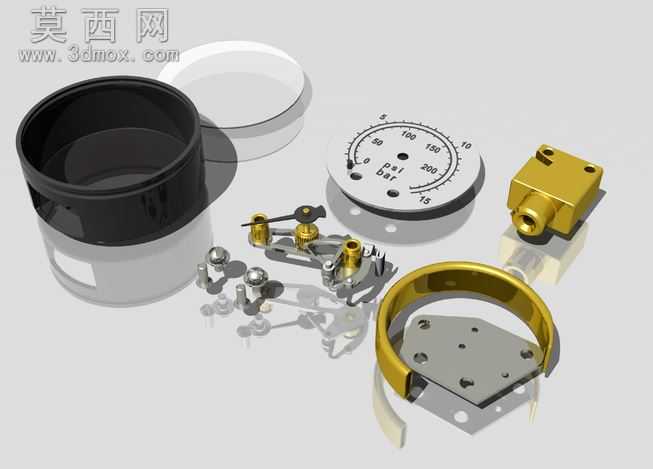

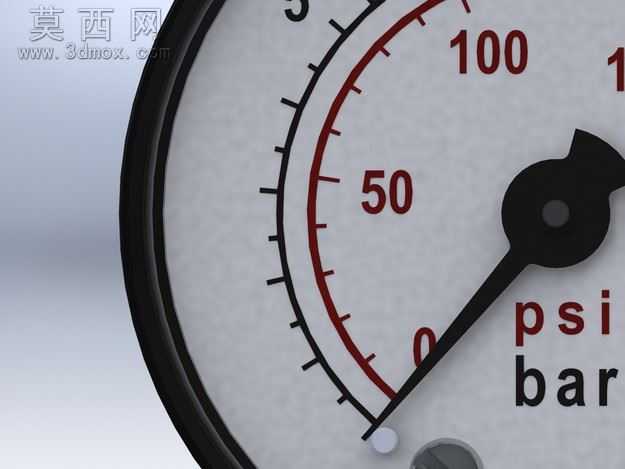

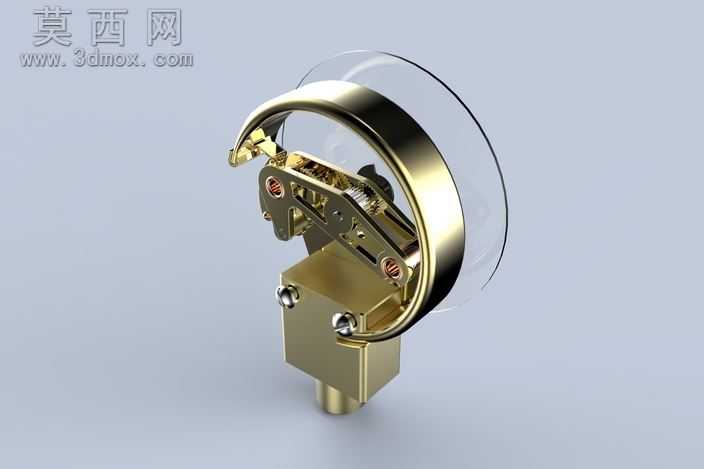

本模型为迷你型压力检测仪表的完整三维数模，采用爆炸视图的呈现形式，清晰拆解了压力表从外部防护到内部传动的全部组成构件，完整还原了机械式压力表的装配逻辑与工作原理。建模过程中严格遵循小型精密压力表的实际尺寸比例，对每一个零件的外形轮廓、装配定位关系都做了精准还原，从前端的透明表蒙、刻度表盘、指针组件，到中部的传动杠杆、扇形齿轮、机芯固定座，再到后端的弹簧管接头、表壳主体、挂环固定结构，甚至是细小的固定螺钉、导电接触件、密封垫片都逐一建模，没有省略任何细小的装配零件，能够完整呈现压力表的压力传导与示数传动全流程。渲染阶段采用哑光金属材质模拟表壳与金属结构件的质感，为刻度表盘设置了细腻的哑光白底色搭配清晰的红色刻度标识，透明表蒙添加了轻微的折射与反射效果还原玻璃材质的光学特性，细小的铜质接头零件设置了对应的金属铜材质，不同材质的区分度清晰，爆炸视图的排布错落有致，既完整展示所有零件，又保留了零件间的装配位置对应关系，能够让观看者快速理解各部件的装配顺序与配合关系。设计上围绕小型压力表的紧凑结构特点，优化了内部传动构件的排布空间，在极小的表壳体积内完成了从压力输入到位移传导、再到指针转动示数的完整功能结构，所有零件间的配合间隙都按照实际装配公差设置，既可以作为机械仪表结构设计的教学参考案例，也可用于相关产品的结构优化参考，帮助设计者理解弹性元件式压力表的核心工作逻辑，掌握小型精密仪表的紧凑结构排布思路，熟悉仪表类产品从外部防护到内部机芯的完整设计要点。
