多天线家用办公无线路由器结构设计

日常做网络终端配套结构设计时，这类多天线无线路由器的三维结构是很常见的建模对象，很多场景下都需要精准还原其外形与安装边界。从实际应用场景来看，这类设备主要部署在家庭客厅、中小型办公室、临街商铺等空间，承担区域内多终端的无线网络信号覆盖与数据转发功能，需要同时对接入的手机、电脑、智能家电等设备提供稳定的网络连接支撑，因此结构设计上首先要考虑信号传输的无遮挡需求。

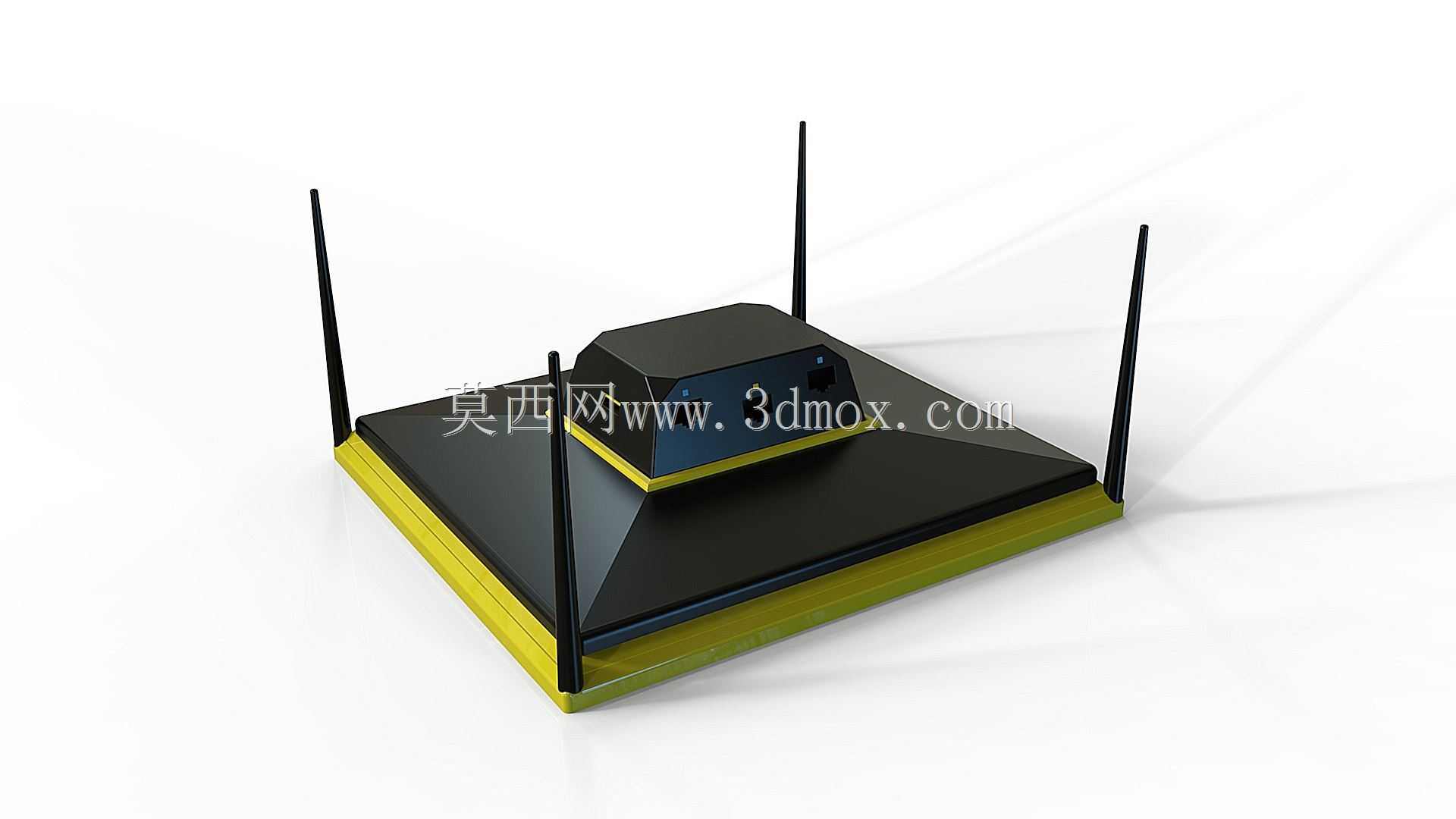

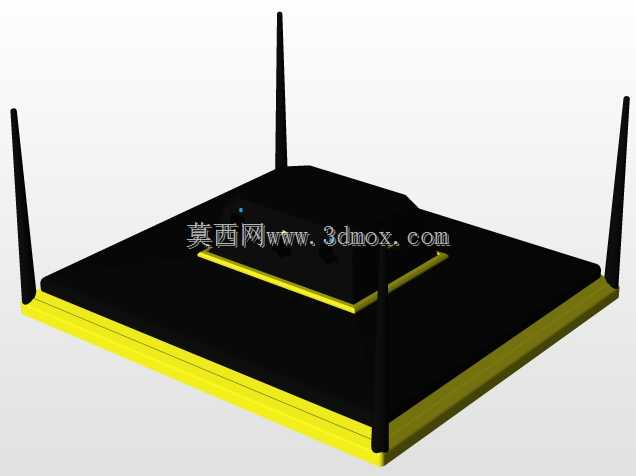

从功能特性对应的结构设计来看，四根外置天线采用可转动铰接结构，每根天线都能在垂直与水平方向调整角度，适配不同安装位置的信号覆盖需求，避免机身本体对信号的遮挡；机身采用上下分层的壳体结构，上壳做斜面收边设计，既可以减少顶部积灰，也能在堆叠放置小物件时避免遮挡顶部的状态指示灯区域，下壳边缘做凸起围边，既可以提升壳体拼接的结构强度，也能在桌面放置时形成防滑的接触边界。

设计思路上，首先要确定内部PCB板、电源模块、天线馈线的排布空间，壳体内部预留对应的卡扣位与螺丝柱，不需要额外的支撑结构就能完成内部组件的固定，减少装配工序；底部预留散热格栅的开孔位置，对应内部主芯片的发热区域，保证长时间运行时的空气流通散热，同时开孔尺寸做了控制，避免日常使用时的液体泼溅直接渗入内部电路区域。

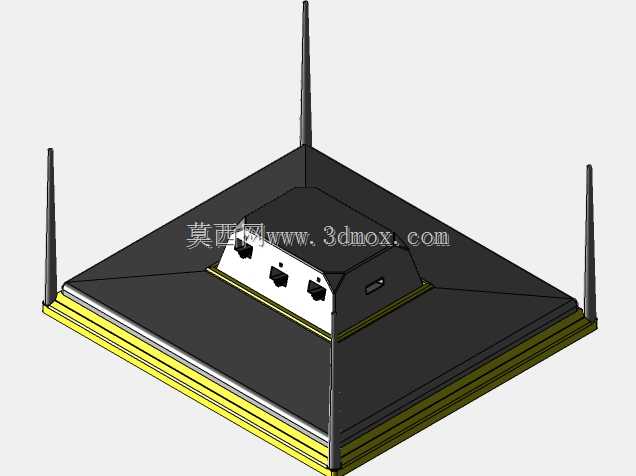

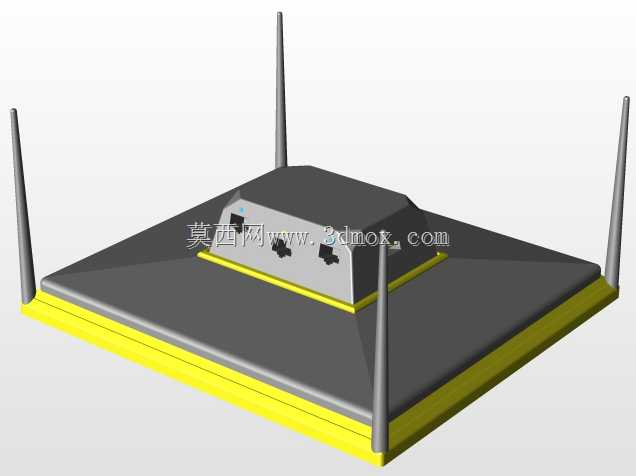

外形尺寸与安装边界方面，整机为方形扁平结构，放置在桌面时占用的平面空间与常规14寸笔记本的触控板区域相当，高度不包含天线的情况下仅相当于普通平装书的厚度，不会占用过多桌面空间；天线完全竖直状态下的总高度控制在常规桌面置物架的层间高度范围内，既可以直接平放桌面，也能放置在开放式置物架的中层，不需要额外预留过多的上部空间；机身背部预留网线接口、电源接口的让位空间，接口位置距离底部有足够高度，插接线材时不会被桌面遮挡，插拔操作不需要挪动设备本体。

做这类民用通讯设备的三维建模时，还要注意壳体表面的分模线位置处理，尽量将分模线设置在侧面下沿的拼接位置，保证外观面的完整性，同时天线与机身连接的转轴位置要做阻尼结构的空间预留，保证天线调整角度后可以保持固定姿态，不会因为自重出现下垂偏移。
