标准方形轴流散热风机结构设计

这款轴流散热风机的结构设计，核心围绕电子设备、工业机柜、工控装置的强制风冷需求展开，在各类需要主动散热的机电场景中都有极高的适配性，从通讯基站机柜、工业变频器柜体，到数控设备电控仓、大功率电源模组，甚至小型工控机箱的通风散热环节，这类方形轴流风机都是应用最广泛的风冷执行部件。

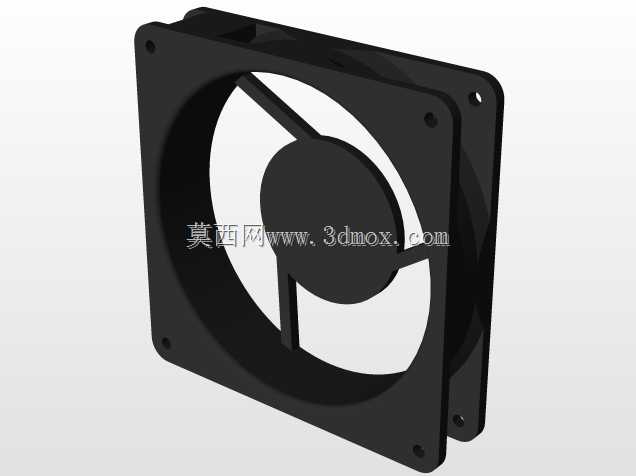

从实际使用场景的需求出发，这款风机采用标准方形外框结构，外框四个角预留了统一规格的安装孔位，完全匹配行业通用的安装尺寸边界，不管是嵌入机柜预留的通风口安装，还是搭配防尘网、防护网罩进行外置固定，都不需要额外做安装位的适配修改，能直接替换同规格的现有风机，大幅降低设备运维、改装的结构改造成本。外框的厚度设计兼顾了结构强度与安装空间占用，不会因为框体过薄导致安装后出现共振异响，也不会因为框体过厚挤占柜体内部的走线或元件布置空间。

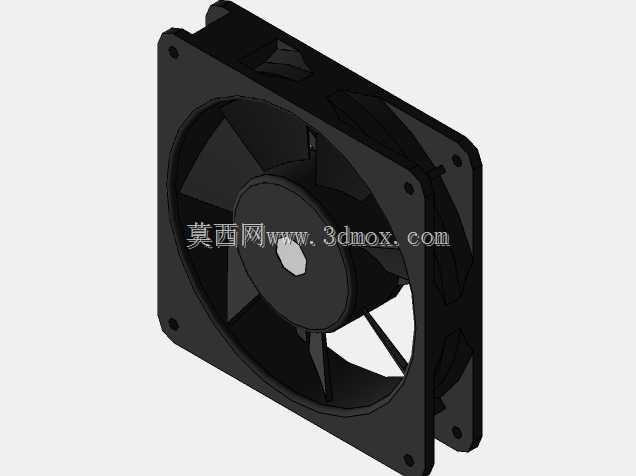

叶轮部分的设计经过气动角度优化，叶片采用不等距排布结构，能在额定转速下有效降低转动过程中的气流啸叫，同时保证足够的风量输出，在实际运行中，气流沿风机轴向直吹，能直接将发热元件表面的滞留热带走，形成稳定的通风散热通道。叶轮中心的轮毂部位做了圆弧过渡处理，能减少气流进入叶轮时的紊流损耗，提升通风效率，轮毂中心的轴孔与驱动电机输出轴精准配合，保证转动过程中的动平衡精度，避免长期运行出现轴体磨损、震动超标的问题。

设计过程中充分考虑了不同安装场景的防护需求，外框边缘做了微小的倒角处理，避免安装作业时划伤操作人员，同时外框的平面度控制在合理公差范围内，安装后能与安装面紧密贴合，减少缝隙处的气流泄漏，保证散热风压满足设计要求。叶轮与外框内壁之间预留了均匀的转动间隙，既不会因为间隙过小导致叶轮转动时蹭到框壁，也不会因为间隙过大造成风压损失，兼顾了运行可靠性与通风效率。

从结构建模的细节来看，这款模型完整还原了风机的外框安装结构、叶片曲面造型、轮毂连接结构，不管是用于设备整体装配的干涉检查，还是用于散热风道的仿真模拟前置建模，都能直接调用，不需要再对结构做额外的补全修改。在设备选型阶段，也可以通过这个模型直观核对安装尺寸、评估风机在设备内部的布置合理性，提前预判安装后是否会与周边元件、走线产生干涉，减少实际打样装配阶段的问题出现概率。
