2x12间距2.54毫米边缘连接器外壳结构

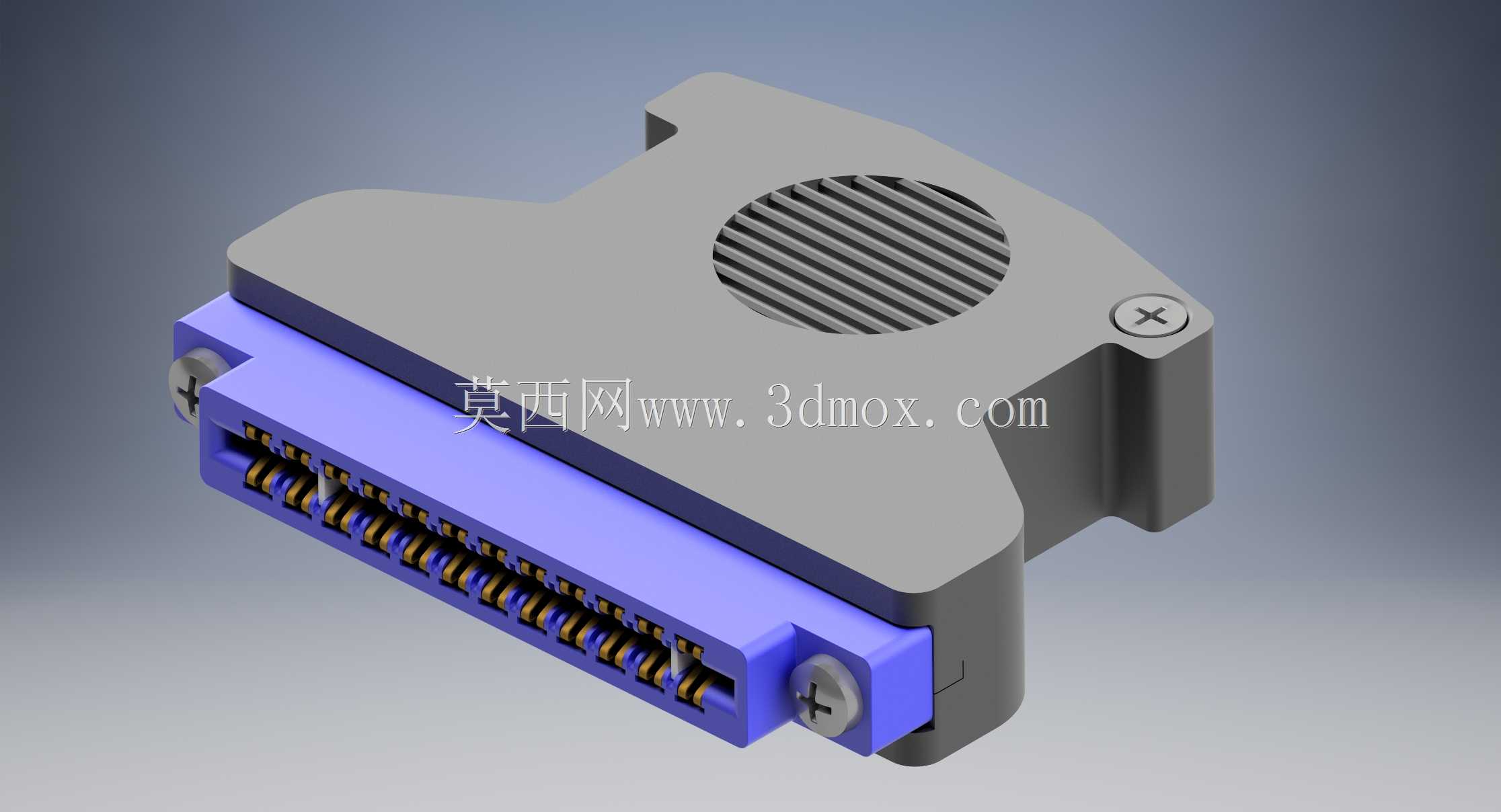

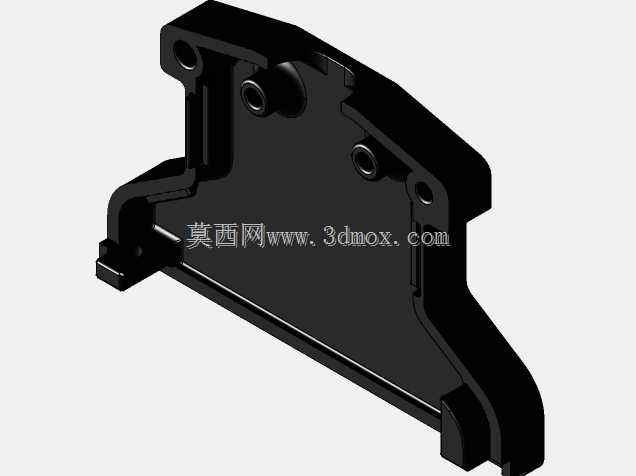

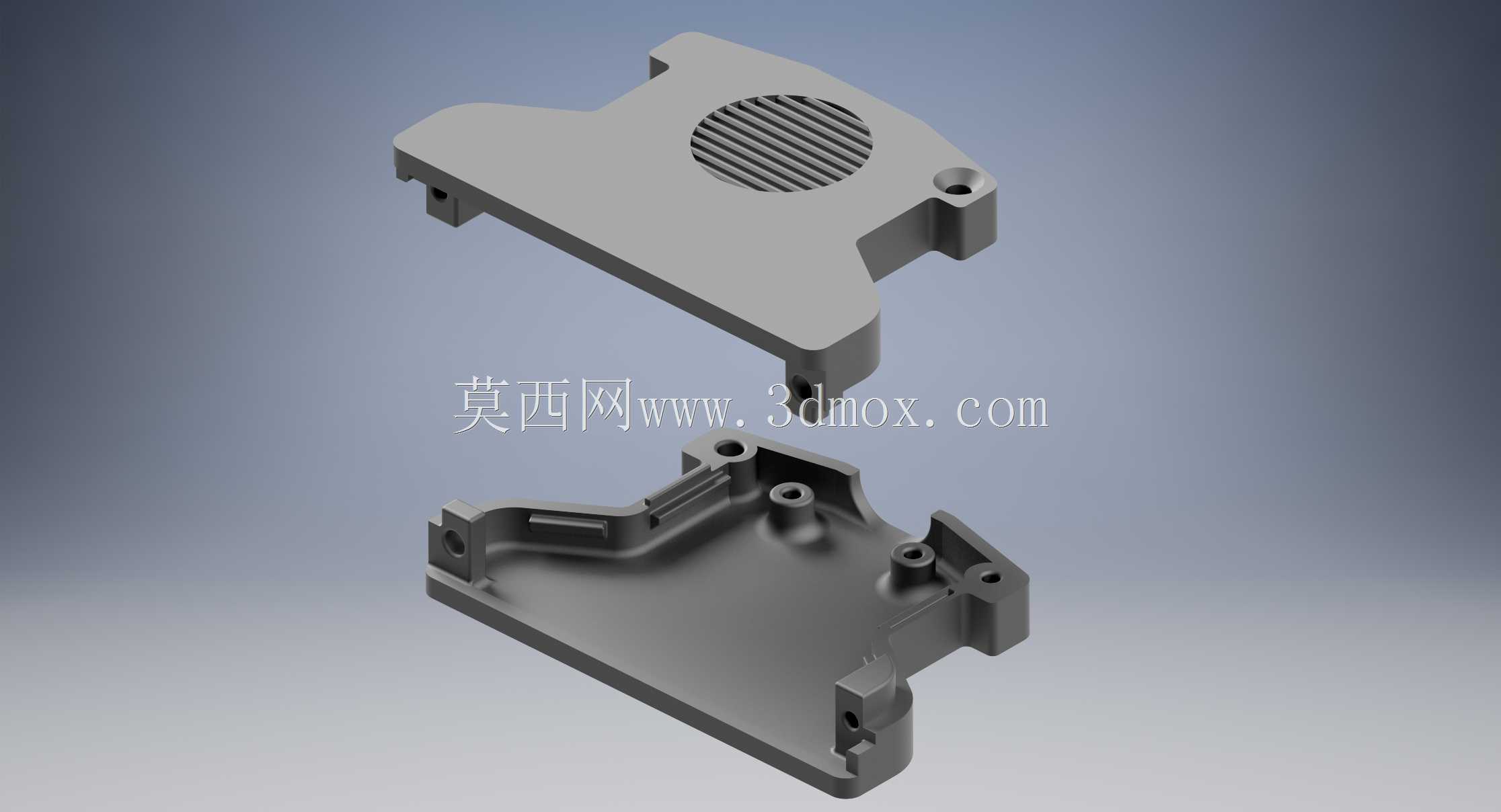

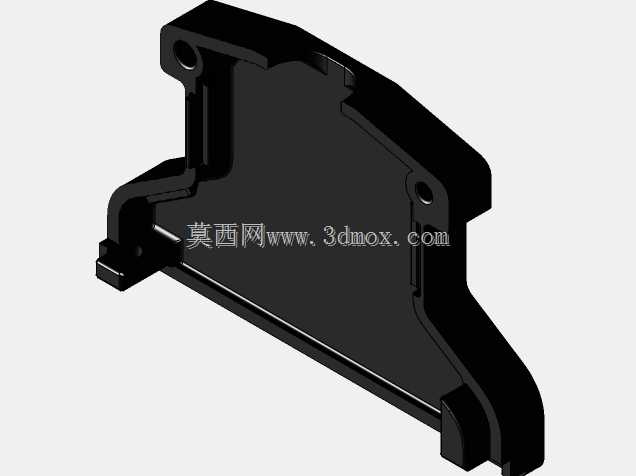

这款连接器外壳主要适配复古计算机外设的端口连接场景，针对老式计算机用户端口的PCB连接需求设计，核心作用是为板端连接触点提供物理防护，同时规整接线排布，避免外接插件插拔过程中出现引脚弯折、焊点受力脱落的问题。从实际使用场景来看，这类边缘连接器外壳多用于老式家用计算机的外置扩展端口，在设备长期使用过程中，外壳需要承受反复插拔带来的侧向冲击力，同时还要兼顾内部电路板的安装限位，避免PCB在壳体内出现窜动导致接触不良。设计过程中优先考虑了安装匹配性，针对2x12针的PCB连接器做了精准的内腔限位，引脚间距严格匹配2.54毫米的通用排针规格，壳体上下盖的扣合结构做了定位凸台设计，装配时无需额外辅助定位即可快速对齐，合盖后边缘缝隙均匀，不会出现错位卡滞的问题。壳体上预留的安装柱位置完全对应PCB上的固定孔位，装配时可以直接通过螺丝将PCB与壳体锁紧，同时壳体外侧的固定耳可以将整个连接器组件固定在设备机箱的对应开口位置，安装边界完全匹配老式C64设备的机箱端口开孔尺寸，不需要额外对机箱进行二次加工即可完成装配。壳体上半部分设计有格栅状通风结构，在连接器长期通电工作时，可以及时散去引脚接触产生的微量热量，避免密闭空间内积热加速塑料壳体老化，同时格栅结构也能在一定程度上阻挡大颗粒灰尘进入触点区域，降低接触不良的故障概率。壳体的壁厚设计兼顾了结构强度与材料用量，在插拔受力的边角位置做了加厚处理，同时在内腔对应引脚的位置做了避让槽，避免壳体与排针引脚发生干涉，上下盖合模后的分型面做在壳体侧边缘，合盖后不会出现明显的飞边凸起，安装到机箱面板后外观平整。考虑到实际装配的便利性，壳体内腔的导向筋做了圆角过渡处理，PCB插入时可以顺着导向筋滑入到位，不需要反复调整位置，固定柱的内孔深度刚好匹配常用的自攻螺丝长度，不会出现螺丝顶穿壳体或者锁附不牢的问题。
