计算机机箱PCI扩展槽固定挡片结构

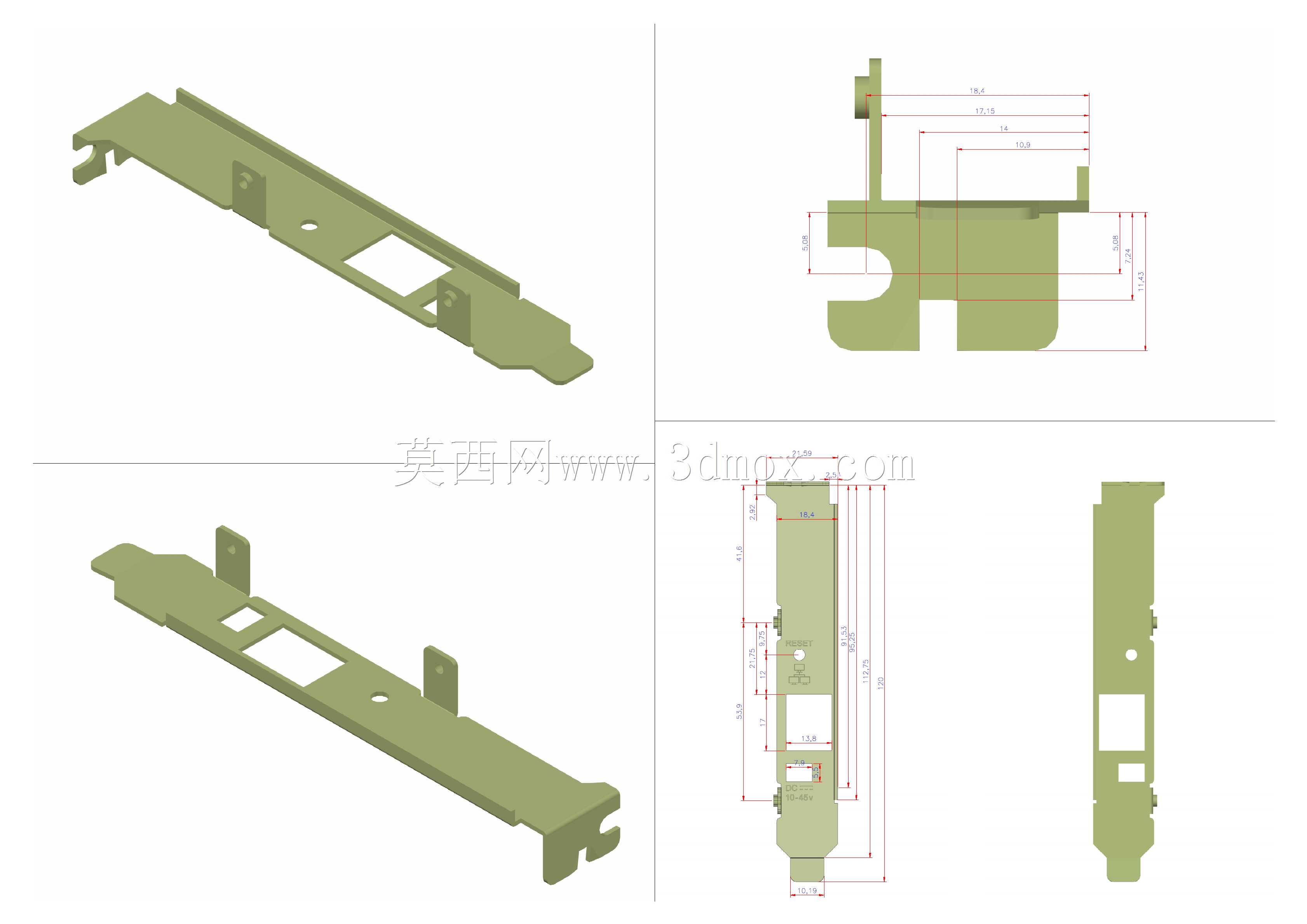

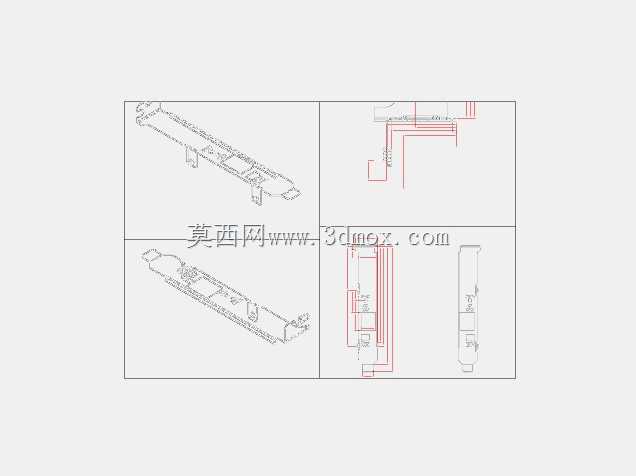

日常做计算机整机结构装配、工控机柜内部板卡固定的工程师，对这类PCI挡片支架不会陌生，它是板卡与机箱连接的核心衔接五金件，承担着板卡定位、电磁屏蔽、接口对位的多重作用，绝非简单的冲压装饰件。从实际应用场景来看，这类支架既用在普通台式PC机箱的PCI扩展槽位，也广泛适配标准19英寸工控机柜的后置扩展区，不管是独立显卡、采集卡、工业IO卡还是网卡，只要是符合PCI/PCIe标准板型的扩展卡，最终都要通过这类支架完成与机箱壳体的刚性固定，避免板卡受震动移位、接口松脱，同时填补槽位空隙减少电磁辐射外泄。从设计思路上看，这款支架采用冷轧钢板冲压成型的工艺路线，整体为长条形钣金结构，弯折角度严格匹配标准机箱槽位的90度安装基准，主体平面上预留的多个方形、圆形开孔，完全对应扩展卡的外接接口位置，不会遮挡VGA、HDMI、USB、RJ45等常用外接端口，保证外接设备插拔顺畅。支架两端的卡扣与挂耳结构，是设计时重点考量的安装边界部分，上端的弯折挂耳卡入机箱槽位的上沿定位槽，下端的卡扣结构卡入机箱槽位的下沿固定位，无需额外焊接或者复杂连接件，徒手就能完成快速拆装，同时预留的螺丝过孔可以配合机箱自带的固定螺丝完成二次锁附，保证长期使用的结构稳定性。外形尺寸上严格遵循PCI工业标准的安装规范，整体长度、宽度以及弯折边的高度都和标准机箱槽位完全匹配，不会出现挡片过长顶到主板、过短漏出缝隙的问题，板身的减重开孔在不影响结构强度的前提下，减少了材料用量，同时兼顾了机箱内部的空气流通，辅助扩展卡散热。做这类钣金件的三维建模时，要重点关注弯折处的R角取值、开孔的位置公差，尤其是接口开孔的中心距必须和对应板卡的接口位置完全对齐，否则装配时会出现接口错位、插头无法插入的问题，同时支架表面的导电氧化处理要求也需要在模型备注里标注清楚，保证装配后和机箱壳体的导电连续性，满足电磁兼容的相关要求。很多新手工程师做机箱结构设计时容易忽略这类小五金件的公差匹配，往往等到样机装配时才发现挡片装不上、接口对不准的问题，提前把这类标准支架的三维模型调入装配体做干涉检查，能大幅减少后期试产的改模次数，提升整机装配的良品率。
