工业用三孔弯折长条形钢制连接支架

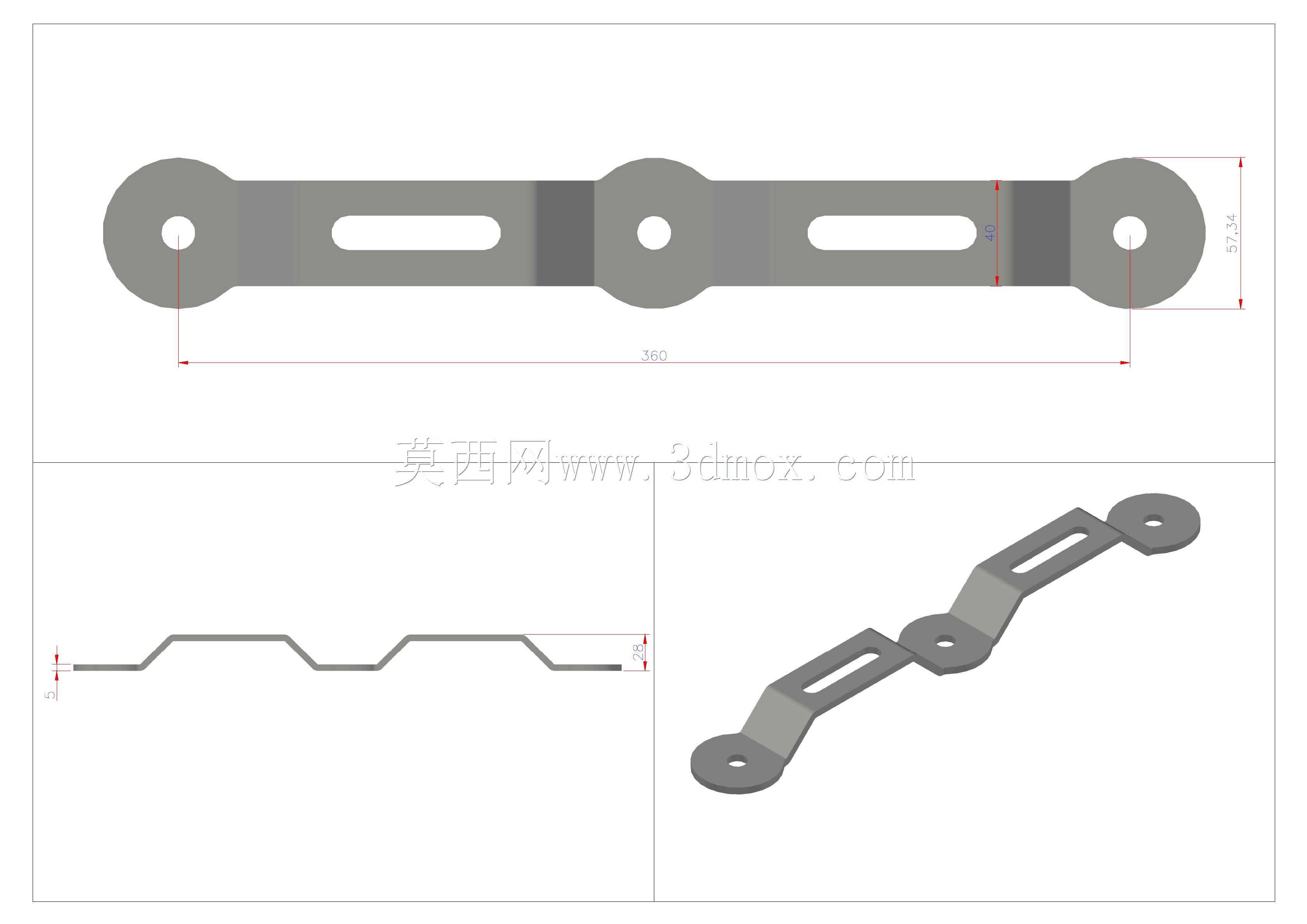

这类三孔弯折长条形钢支架，在轻工输送线、小型设备机架、工装夹具的辅助固定场景中应用十分广泛，常作为跨距的刚性连接构件使用，承担两个或三个安装点位之间的载荷传递、位置保持作用，避免被连接件在设备运行振动中出现相对位移。从结构设计来看，支架整体采用长条式布局，三个带安装孔的圆形端头分别对应三个独立安装点位，两端端头处于同一水平高度，中间端头通过两次折弯抬升一定高度，形成阶梯式的安装面，适配不同安装基准面存在高度差的装配场景，无需额外加装垫块调整安装高度，减少装配环节的零件数量与累积误差。支架杆身开设的两个长条形腰型孔，并非用于穿装紧固件，而是为装配预留调整余量，当现场安装点位存在小范围的位置偏差时，可通过腰型孔的间隙补偿加工或安装带来的尺寸误差，降低对安装孔位的加工精度要求，提升装配容错率。从尺寸边界来看，支架总长度适配300mm级别的跨距连接需求，端头安装孔的直径适配常规的M6-M8规格紧固件，整体宽度控制在30mm以内，折弯段的高度差根据常规安装面的高度差设计，既保证足够的连接刚性，又不会占用过多的安装空间。设计过程中，折弯处采用了大圆角过渡处理，避免冲压折弯时出现应力集中导致的开裂问题，同时也能减少安装过程中尖锐边角对操作人员的划伤风险；三个安装端头采用圆形轮廓，相比方形端头能够减少材料占用，同时在端头周圈形成均匀的受力结构，避免紧固件锁紧时端头边缘出现应力变形。杆身的宽度经过受力核算，在满足额定拉压载荷、抗扭载荷的前提下尽可能缩减材料宽度，控制零件自重，降低材料成本。这类支架一般采用冷轧钢板冲压成型后做表面防锈处理，可适配多数室内工业场景的使用需求，在装配时，先将中间点位的紧固件初步预紧，调整两端安装位置对准安装孔后，再依次锁紧三个点位的紧固件，若存在位置偏差，可利用腰型孔的余量微调支架位置，保证连接后支架处于无额外内应力的状态，避免长期受力出现变形断裂。
