室外枪式安防监控摄像机结构设计

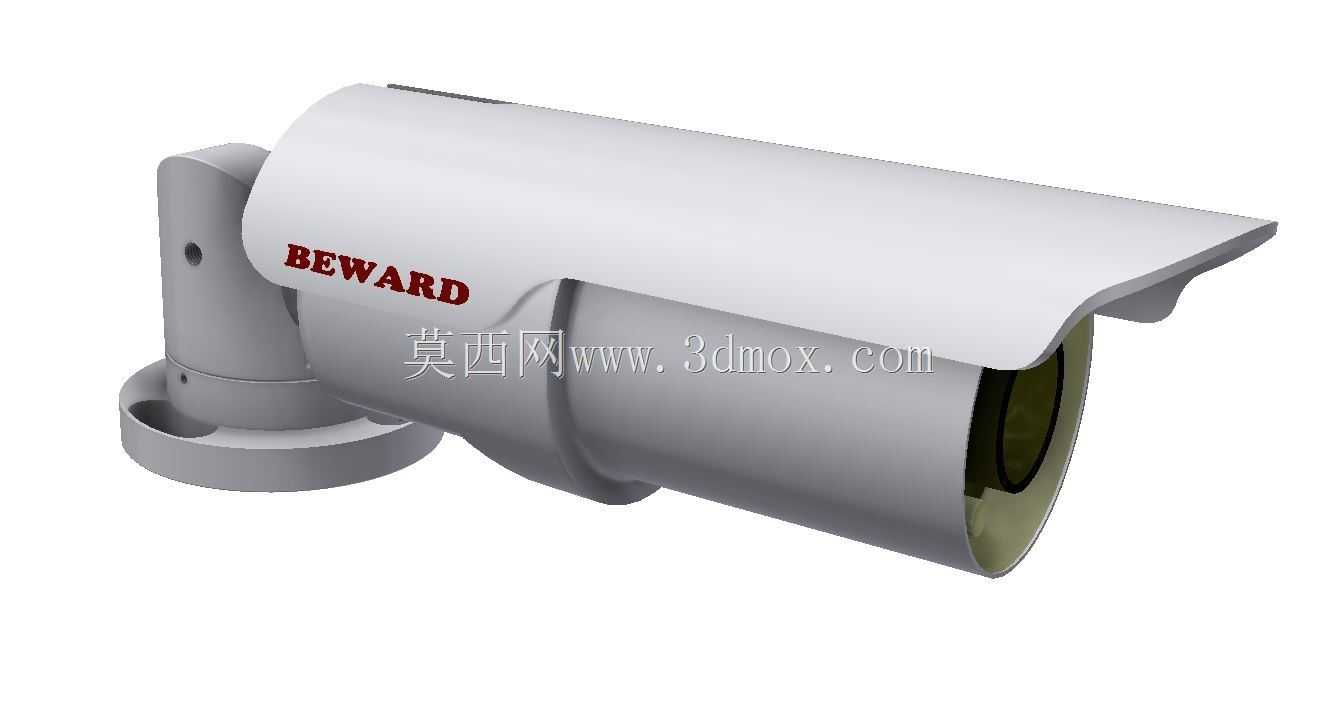

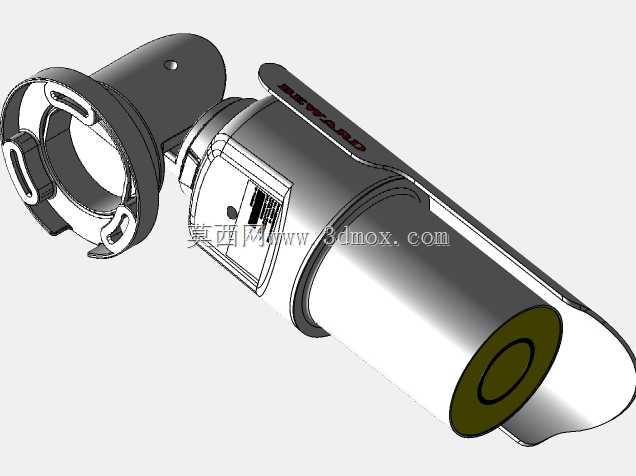

这款室外枪型监控设备的结构设计，首先围绕户外长期服役的工况做了针对性考量，整机外壳采用一体化流线型遮阳罩设计，上盖向前延伸出足够长度的遮雨檐，可避免镜头区域直接被雨水冲刷、阳光直射产生眩光，同时外壳接缝处做了错位止口结构，配合密封胶圈可满足户外露天安装的防水防尘要求，无需额外加装防雨外罩即可直接部署在园区周界、厂区出入口、道路侧等室外场景。设备的安装底座采用圆盘式壁挂/吊装通用结构，底座预留了标准的安装孔位，可适配市面常见的监控支架，底座与机身连接的万向调节部位采用阻尼转轴结构，安装调试时可灵活调整水平旋转角度与俯仰倾角，调整到位后通过侧边锁紧螺丝即可固定角度，不会出现长期使用后机头下垂偏移监控视角的问题。机身前部的镜头仓做了内凹设计，镜头前端与外壳端面保留了足够的安全距离，可避免安装或清洁过程中硬物刮蹭镜头镜片，镜头周边预留了红外补光灯的安装位，可适配低照度环境下的夜视监控需求。机身侧面的品牌标识区域采用凹陷式丝印位，避免长期户外使用后标识被磨损脱落。从结构建模的细节来看，整机的壁厚设计均匀，外壳转角处均做了圆角过渡，既可以减少注塑生产时的应力集中问题，也能避免安装调试时尖锐边角划伤施工人员。设备的走线孔设计在底座与机身连接的转轴中心位置，线缆可从支架内部穿入机身，完全隐藏在结构内部，既提升了外观整洁度，也能避免线缆外露被外力破坏、被雨水浸泡老化。在实际工程选型中，这类枪型摄像机多用于固定视角的定点监控场景，相比球机结构更简单、成本更低、运行稳定性更强，适合需要长期不间断监控的点位部署，建模时还原的安装边界尺寸可直接用于安防系统的支架选型、点位布防模拟，提前校验安装位置是否存在视角遮挡，确认设备与周边建筑、管线的安全距离，避免现场安装时出现尺寸干涉问题。
