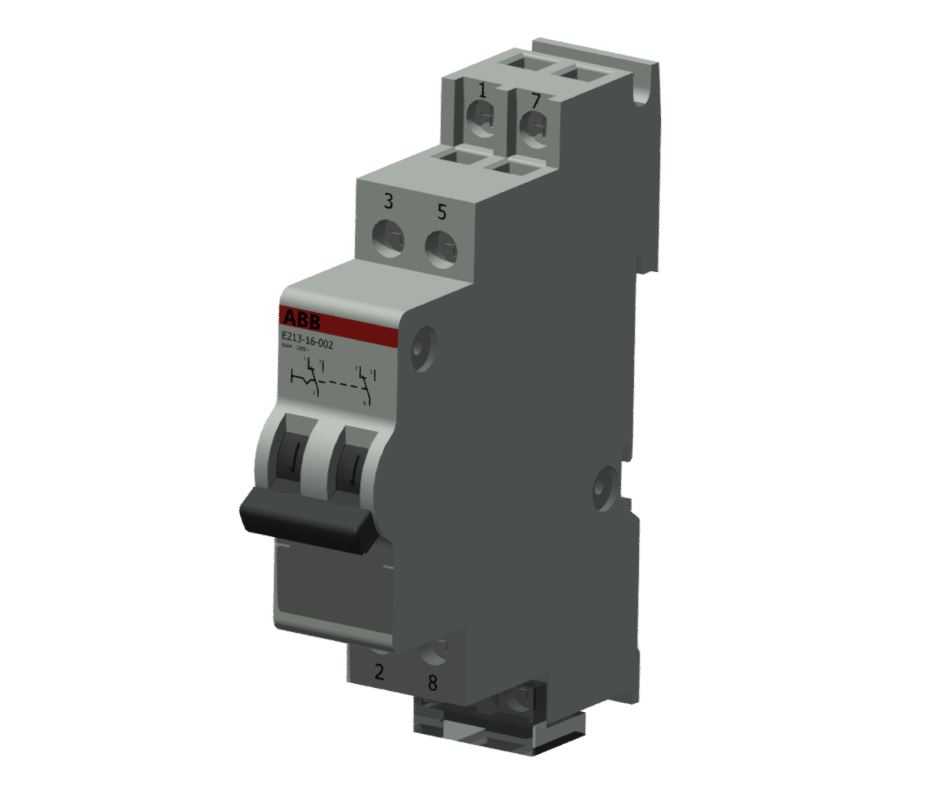

ABB双极微型自动空气开关结构模型

这款双极微型自动开关，是低压配电系统末端回路的核心保护元件，广泛应用于民用住宅配电箱、工业设备控制柜、商用建筑配电竖井、小型机电设备供电回路等场景，承担线路过载保护、短路瞬时分断、手动通断回路的核心功能，是低压配电网络中用量最大、覆盖场景最广的保护类电器。从实际使用场景来看，这类开关可同时对单相交流回路的相线与中性线进行分断控制，相比单极开关能彻底切断回路带电通路，避免中性线异常带电带来的触电风险，适配照明回路、普通插座回路、小功率单相设备供电回路的保护需求，额定分断能力可覆盖民用及普通工业场景的短路电流等级，在回路出现过载发热、短路大电流时能快速脱扣切断电源，避免线路过热起火、设备烧毁等安全事故。从产品功能特性来看，这款开关采用热磁式脱扣结构，热脱扣元件依托双金属片受热弯曲特性实现过载反时限保护，电流过载幅度越大分断速度越快，匹配线路过载的发热特性；磁脱扣元件依托电磁线圈瞬时吸合结构实现短路瞬动保护，短路故障出现时可在数毫秒内完成分断，快速切断故障电流。操作机构采用速通速断结构，手动分合闸过程不受操作速度影响，避免触头缓慢闭合产生的拉弧烧蚀问题，同时操作手柄具备清晰的分合位置标识，合闸时手柄处于上端位置、分闸时处于下端位置，故障脱扣时手柄会停留在中间位置，方便运维人员快速识别故障回路。从设计思路来看，这款开关采用标准模数化宽度设计，整体壳体采用高阻燃耐冲击的工程塑料材质，正面设置清晰的回路标识区域与品牌标识区，进出线端采用带压线板的螺钉接线结构，可适配不同线径的铜芯导线，避免导线压接时出现散丝、虚接问题；触头区域设置独立的灭弧栅结构，分断过程产生的电弧可被栅片快速切割熄灭，避免电弧外喷引发的相间短路或灼伤风险，壳体侧面设置标准导轨卡扣结构，无需额外固定件即可快速卡装在标准DIN导轨上，相邻开关之间可拼接安装无间隙，大幅节省配电箱内部安装空间。从外形尺寸与安装边界来看，这款双极开关整体宽度为两个标准模数单位，适配常规配电箱的安装深度要求，进出线端的接线螺钉操作空间充足，使用常规螺丝刀即可完成接线操作，安装后手柄操作区域无遮挡，手动分合闸操作顺畅，开关底部的导轨卡扣带有解锁拨片，拆卸时仅需拨动拨片即可将开关从导轨上取下，方便后期回路调整与元件更换，壳体上下端设置有标准化的汇流排安装位，多回路安装时可搭配梳状汇流排完成快速接线，大幅降低配电盘的装配接线工时，同时减少人工接线带来的虚接、错接风险。
