可调节壁挂式电视安装固定支架结构

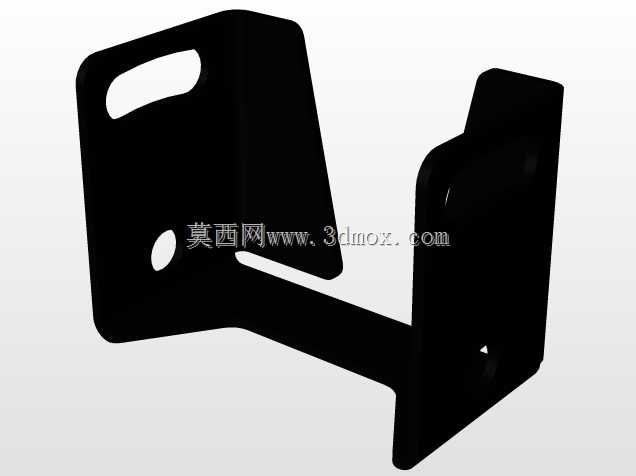

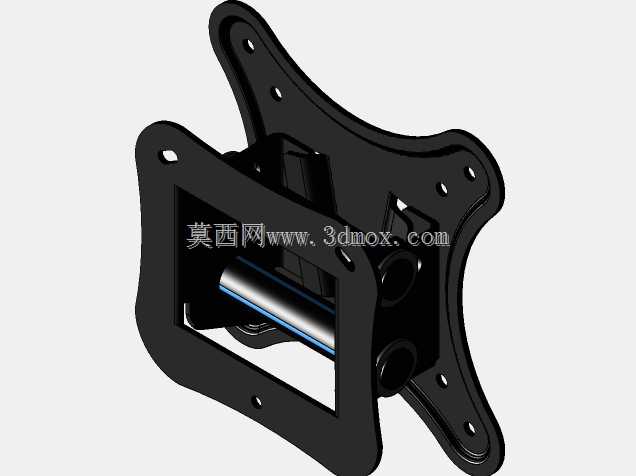

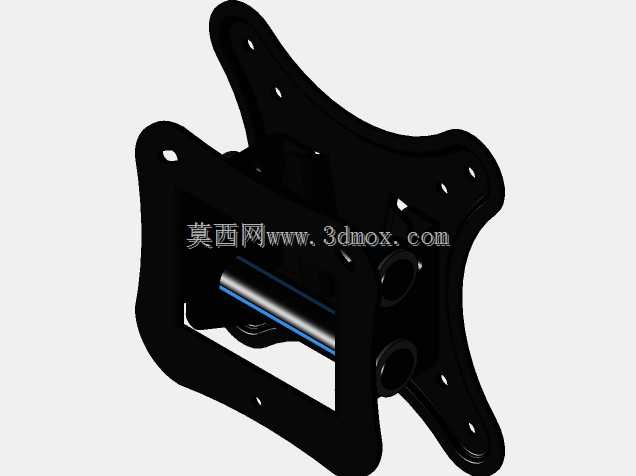

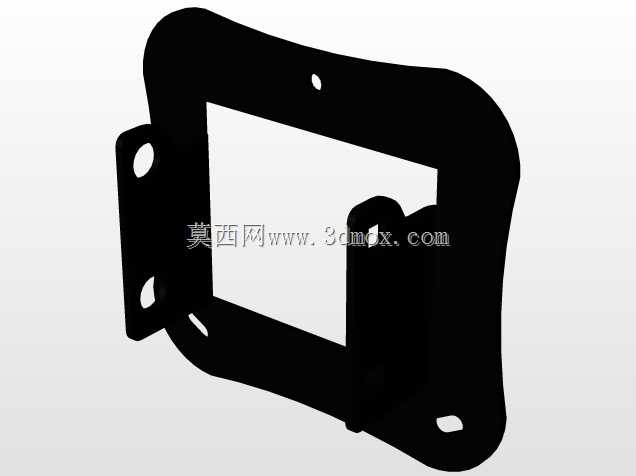

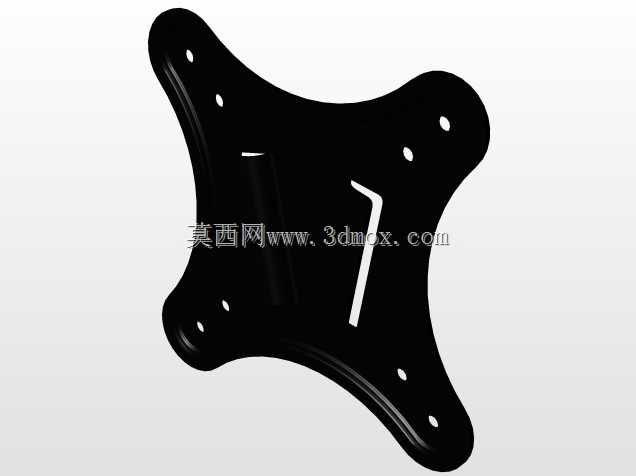

日常商用与家用场景中，平板显示设备的壁挂安装需求覆盖了家庭客厅、会议室、门店展示区、监控调度室等诸多空间，这类安装场景往往对固定件的承重可靠性、角度调节灵活性、安装适配性有明确的工程要求，本次呈现的壁挂电视支架结构，正是针对这类安装需求完成的结构设计。从实际使用逻辑出发，该支架采用分体式铰接结构，分为贴墙固定背板与显示设备连接挂板两个核心部分，中间通过带阻尼的铰接转轴实现俯仰角度的调节，能够适配不同观看高度下的视角调整需求，避免显示屏幕因为安装高度固定带来的反光、视角偏斜问题，用户无需反复拆卸设备即可完成角度微调。设计过程中，贴墙固定背板采用了多组沉头安装孔位，孔位间距覆盖常规墙面龙骨的排布间距，既可以在混凝土墙面使用膨胀螺栓固定，也可以适配木质龙骨墙面的自攻螺丝安装，安装边界上预留了足够的扳手操作空间，避免安装时出现工具干涉无法拧紧固定件的问题。与显示设备连接的挂板部分，采用了符合VESA安装标准的孔位排布，横向与纵向的孔位间距覆盖了主流中小尺寸平板电视的背部安装孔距，挂板边缘做了圆弧过渡处理，避免安装过程中锐角划伤设备外壳或者施工人员手部。铰接部位的转轴采用了嵌套式轴套结构，轴套与转轴之间预留了合理的配合间隙，既保证调节时的转动顺畅度，也能在角度调整到位后依靠结构阻尼保持姿态稳定，不会因为设备自重出现下垂移位。整体结构采用冲压成型的钣金件作为主体材质，受力部位做了翻边加强处理，在控制整体重量的同时提升结构刚性，避免承重后出现结构形变。支架的挂装结构采用了卡扣式预挂设计，安装时可以先将背板固定在墙面，再将连接好挂板的显示设备整体卡入背板的挂接槽内，最后拧入锁紧螺丝完成固定，大幅降低了大尺寸屏幕安装时的对位难度，减少施工过程中设备坠落的风险。走线位置预留了对应的过线缺口，显示设备的电源线、信号线可以从支架中部的空腔内排布，避免线路外露影响安装后的整洁度。从安装适配尺寸来看，该支架的整体厚度控制在较小范围内，安装后屏幕与墙面的间隙能够满足常规线材的弯折半径要求，不会出现线材挤压导致的接触不良问题，同时铰接结构的调节行程覆盖了日常使用所需的上下俯仰角度范围，能够满足不同观看场景的视角需求。
