金士顿旋转式U盘外观结构三维建模

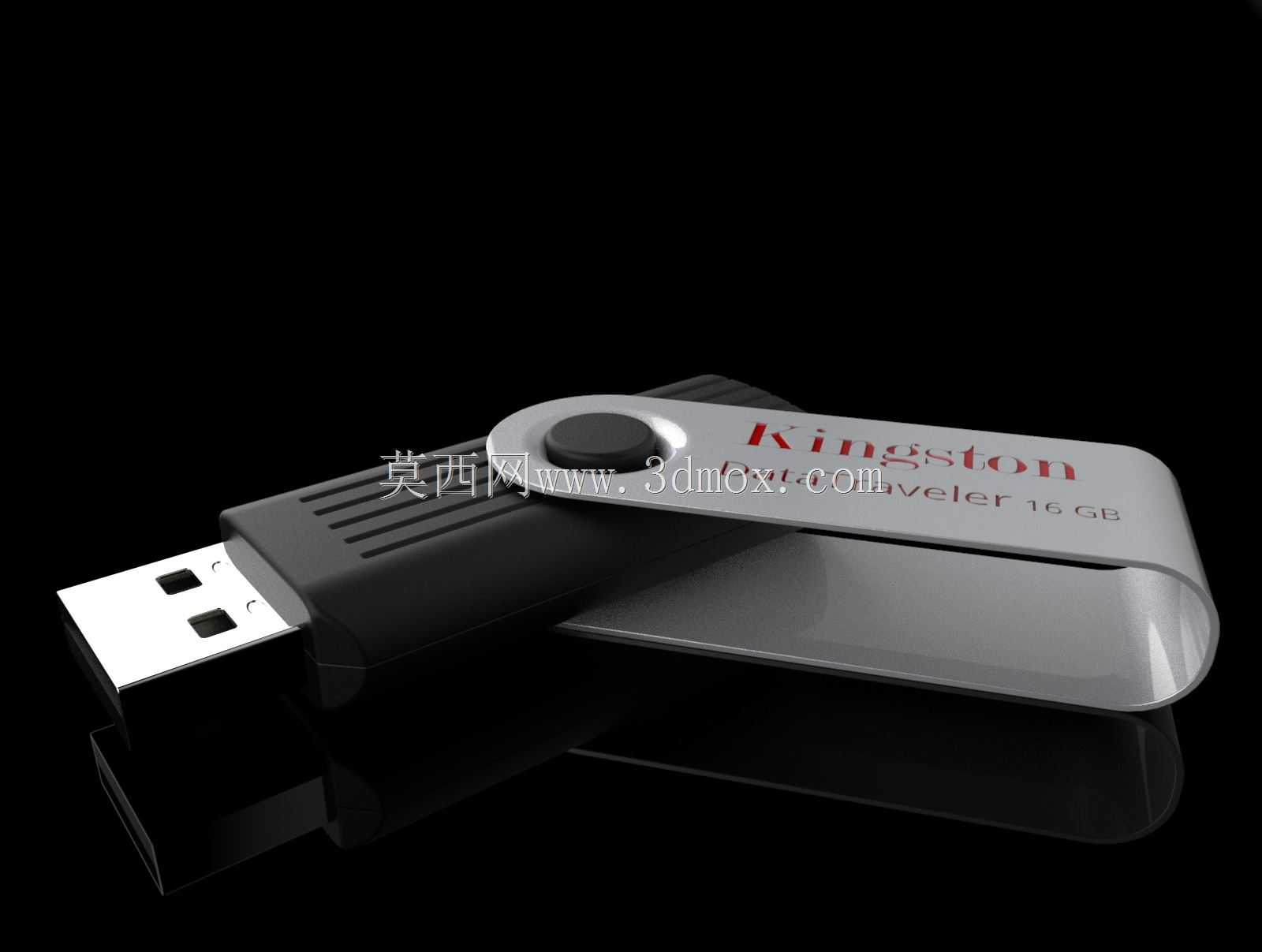

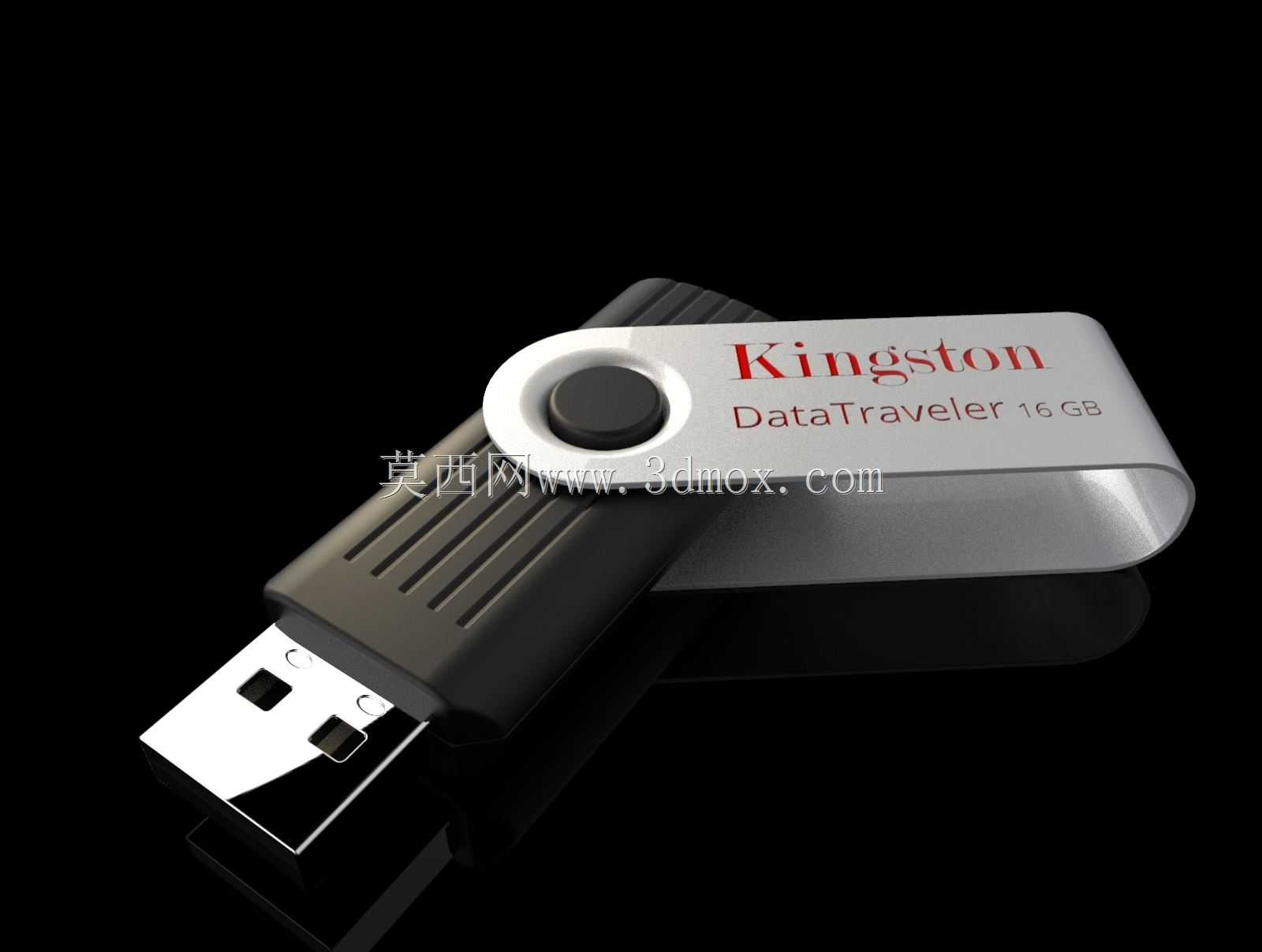

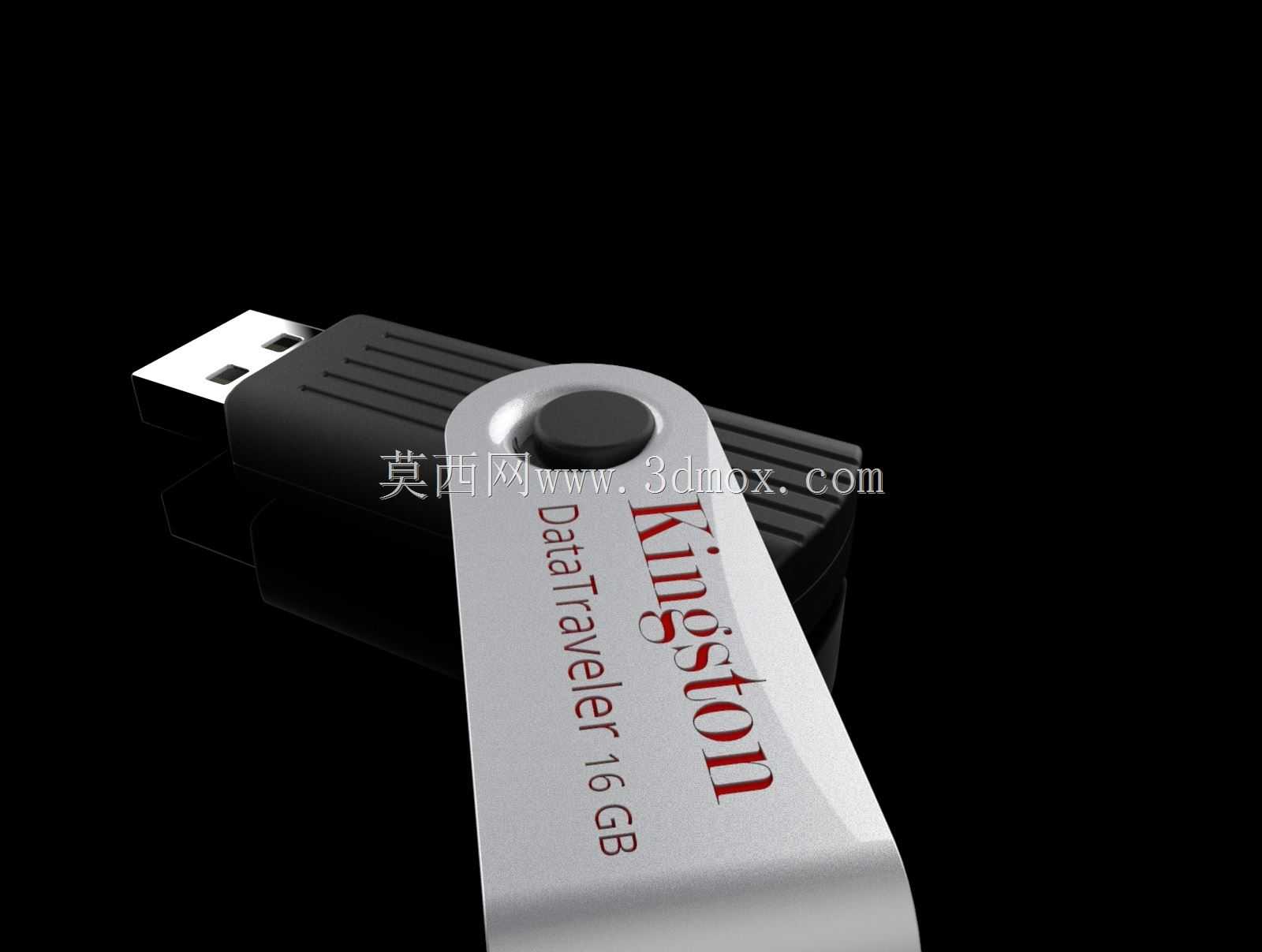

本次建模的旋转式U盘是日常办公、工业现场数据交互场景中应用极广的便携存储载体，在工业现场，一线调试人员常使用这类便携存储设备拷贝PLC程序、设备运行日志、检测报表等数据，办公场景中也承担着跨设备文件传输、资料备份的核心功能，相比带保护帽的U盘款式，旋转结构的设计从根源上避免了保护帽丢失的问题，适配多场景下的高频次插拔使用需求。建模过程中首先拆解产品的核心结构组成，分为金属旋转上盖、黑色塑料主体、USB公头接口三个核心部分，金属上盖采用锌合金压铸工艺对应的曲面建模逻辑，表面做哑光金属质感的曲面处理，边缘做R0.3的圆角过渡，既避免金属锐边划伤使用者，也能在跌落时分散冲击力，降低外壳变形的概率。旋转结构的配合是建模的核心要点，转轴位置设置在主体靠近USB接口的一端，转轴直径设置为3mm，与金属盖上的轴孔采用H7/h6的间隙配合，保证旋转时阻尼适中，既不会因为间隙过大出现松垮晃动，也不会因为配合过紧导致旋转卡滞，旋转行程设置为180度，当金属盖旋转至覆盖USB接口位置时，盖体内侧的凸起卡扣会与主体上的卡槽配合，实现闭合状态的固定，避免日常携带时接口意外露出进灰或者磕碰。USB接口部分严格遵循USB2.0 Type-A公头的标准尺寸规范，接口长度14mm，金属外壳厚度0.3mm，内部胶芯的触点位置完全对齐通用接口标准，保证建模完成后做装配干涉检查时，能够与标准USB母座完全适配，不会出现尺寸偏差导致的插装失败。主体部分的外壳采用ABS塑料材质对应的建模参数，表面做细咬花纹理处理，侧面设置多道平行的防滑凹槽，单道凹槽深度0.2mm，间距1.5mm，方便使用者插拔时施力，避免手滑导致的设备掉落。整体外形尺寸控制在长58mm、宽20mm、厚度9mm的范围内，属于便携存储设备的常规尺寸区间，能够轻松放入工装口袋、笔袋甚至钱包夹层中，不会占用过多携带空间。建模时还考虑了产品的装配边界，金属盖与塑料主体的旋转间隙预留0.1mm，避免旋转过程中出现摩擦刮漆的问题，尾部预留挂绳孔位置，孔直径2.5mm，方便使用者搭配挂绳使用，降低设备遗失的概率。
