台式机CPU轴流散热风扇结构设计

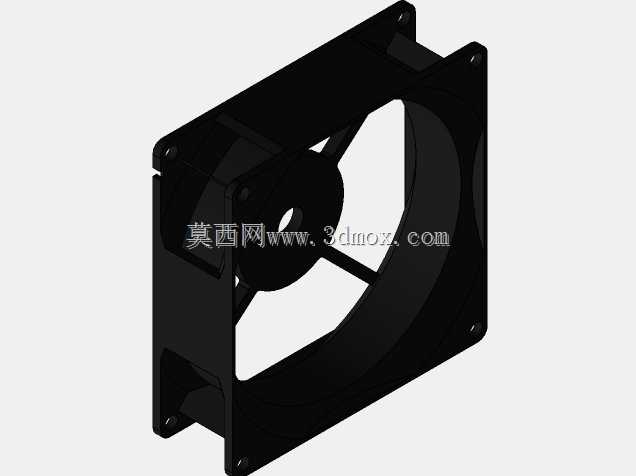

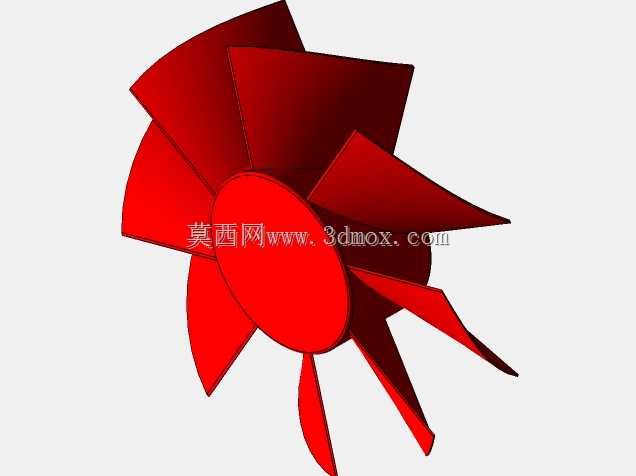

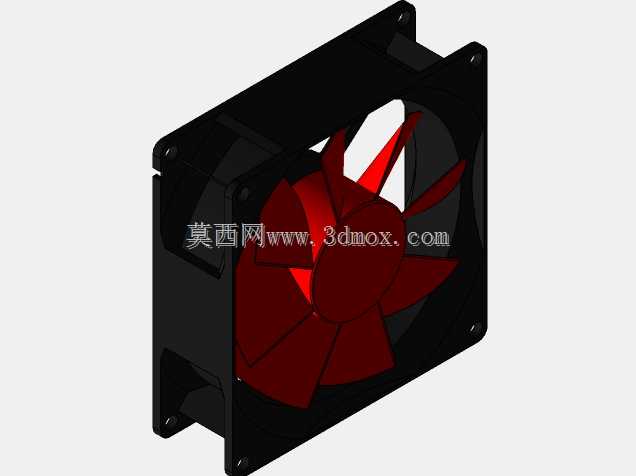

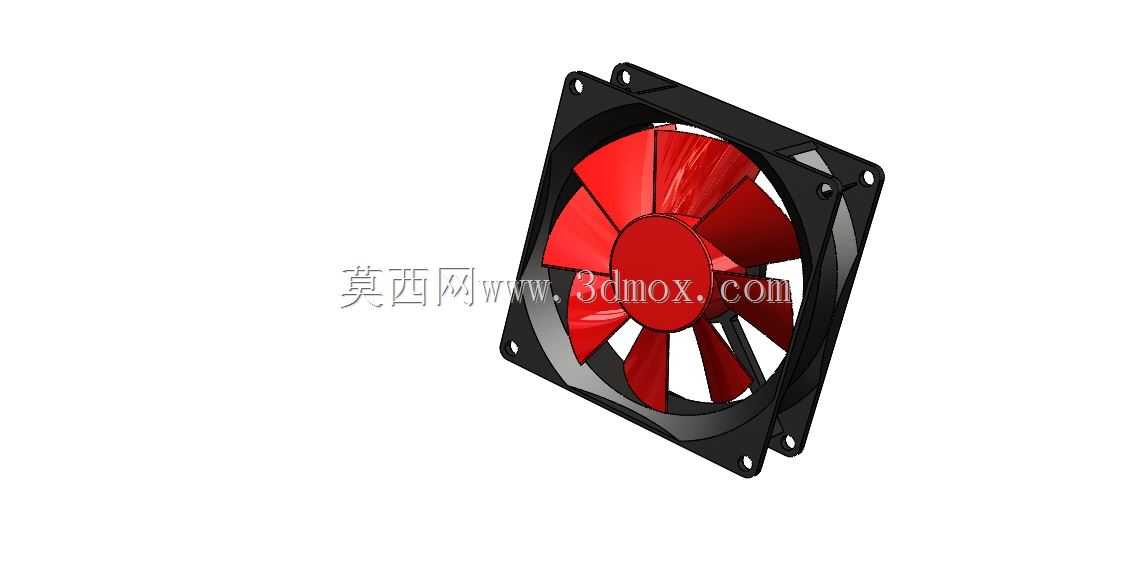

这款轴流散热风扇主要面向台式计算机CPU风冷散热场景，同时也可适配机箱通风、工控主板局部散热、小型电子设备主动排风等使用场景，是电子设备热管理系统中最基础的主动散热执行部件。从结构设计来看，整体采用标准方形外框搭配圆形风区的经典轴流扇布局，外框四个角预留了统一规格的安装孔位，孔位间距符合消费级电脑散热配件的通用安装规范，可直接匹配绝大多数台式机CPU散热器扣具、机箱风扇位的安装尺寸，安装时无需额外打孔改位，通过标准自攻螺丝或者橡胶减震钉即可完成固定，安装边界完全覆盖常规12cm规格台式风扇的适配范围，不会出现与周边内存、主板散热装甲干涉的问题。扇叶部分采用七叶大倾角曲面设计，每片扇叶的曲面弧度经过气流导向优化，转动时可在较低转速下推动更大体量的空气定向流动，同时通过叶形边缘的弧度修型，降低扇叶切割空气时产生的紊流噪音，兼顾散热效率与使用静音表现。扇框内侧做了一圈导流环结构，可约束气流流向，避免扇叶边缘的气流四散泄漏，提升轴向送风的集中度，让气流可以直接吹向CPU散热鳍片区域，减少无效风损。中心轮毂部分做了加厚结构设计，内部预留了标准直流无刷电机的安装空间，可适配常规2pin、4pin调速风扇的电机组件，轮毂与扇叶的连接位置做了圆弧过渡，避免应力集中导致长期转动后扇叶断裂的问题。外框的侧边做了薄型化处理，在保证结构强度的前提下尽可能压缩整体厚度，可适配小机箱、紧凑型散热器的狭窄安装空间，外框表面做了哑光硬质处理，具备一定的抗刮耐磨能力，日常拆装时不易留下划痕。从实际使用功能来看，这款风扇的核心作用是通过定向持续的空气流动，带走CPU散热鳍片上蓄积的热量，让CPU工作时始终维持在合理的温度区间，避免过热降频甚至硬件损坏，同时也可作为机箱排风风扇使用，将机箱内部蓄积的热空气快速排出，搭建整机内部的合理散热风道。设计过程中优先考虑了安装通用性与散热效率的平衡，没有采用异形结构来追求外观特殊性，所有结构尺寸都贴合现有消费级电脑配件的通用标准，可直接替换同规格的市售风扇产品，扇叶与外框之间预留了均匀的转动间隙，既不会因为间隙过大导致气流回流，也不会因为间隙过小出现扇叶蹭框的问题。
