16通道数字量输入输出继电器板卡结构

项目分类:3D模型 发布时间:2021-08-28 ID:248116
  • 16通道数字量输入输出继电器板卡结构
  • 16通道数字量输入输出继电器板卡结构
  • 16通道数字量输入输出继电器板卡结构
  • 16通道数字量输入输出继电器板卡结构
  • 16通道数字量输入输出继电器板卡结构
  • 16通道数字量输入输出继电器板卡结构

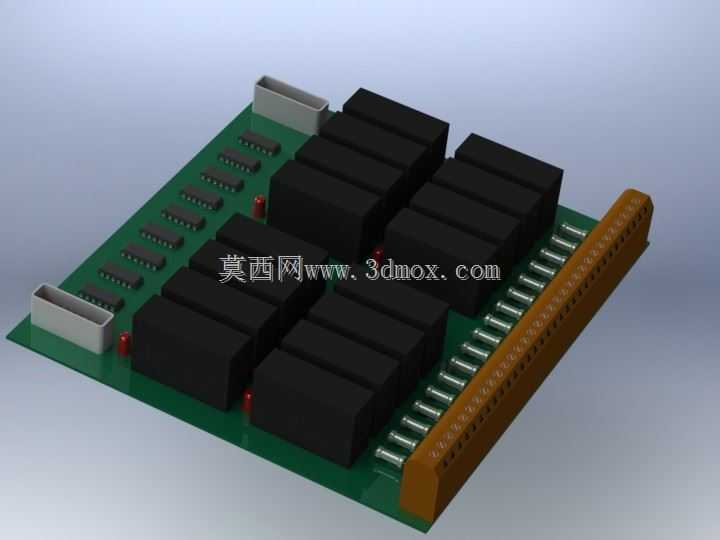

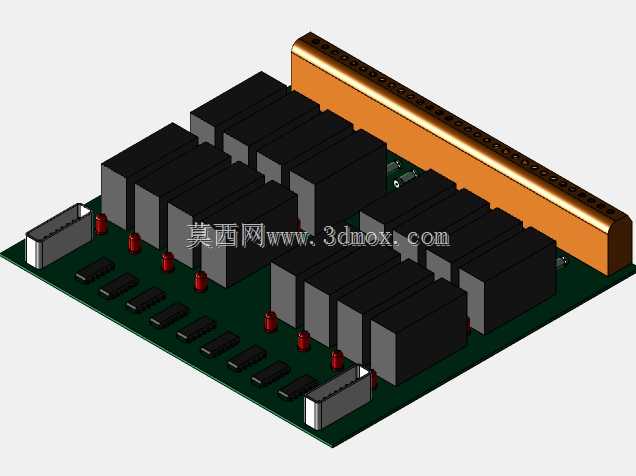

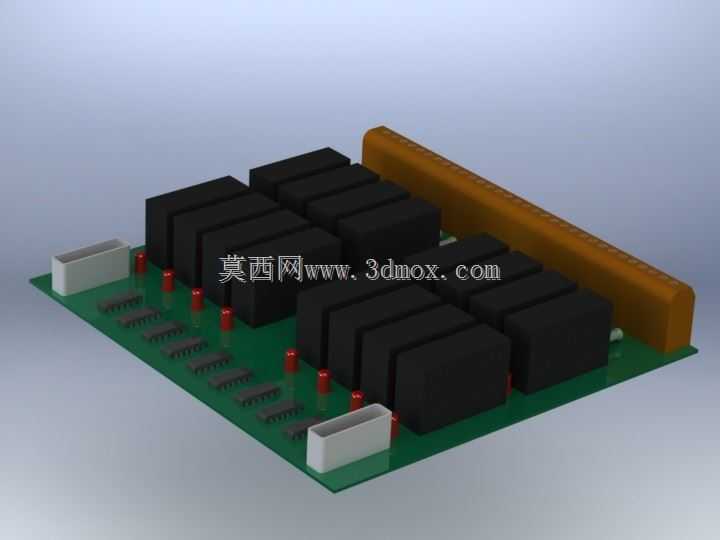

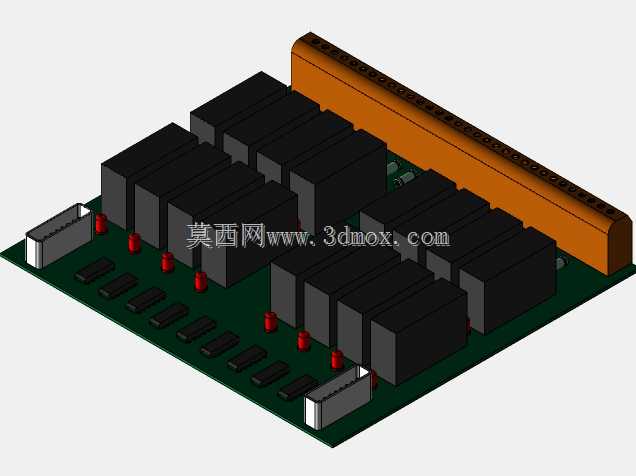

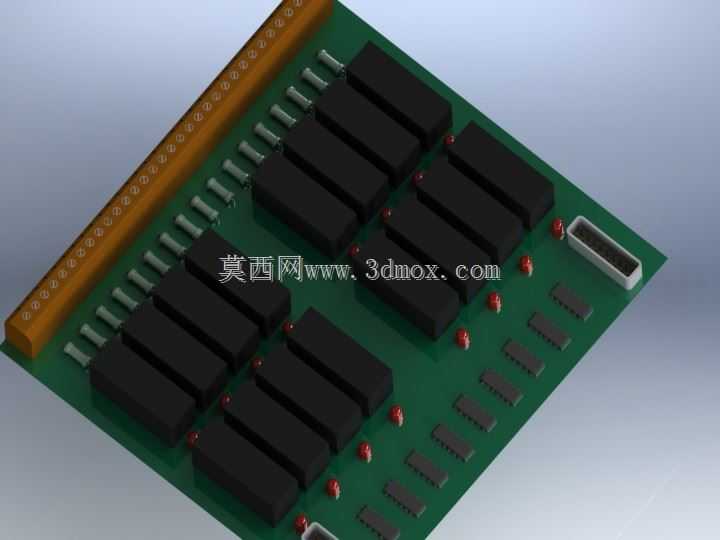

这款16通道IO板卡主要面向工业自动化控制场景的信号中转与功率驱动需求,常见于非标自动化设备的控制柜内、产线工位的信号采集终端、小型专机的逻辑执行单元,承担弱电控制信号与强电负载回路之间的电气隔离、功率放大、信号转接作用,可直接对接PLC、运动控制卡的数字量输出端口,也可采集现场按钮、接近开关、光电传感器的开关量信号回传至控制核心。从结构设计来看,板卡采用标准欧式接插件作为与背板或主控机架的连接接口,接插件沿板卡长边布置,插合方向与板面垂直,适配标准工控机箱的插槽安装间距,板卡两侧预留的白色插座为现场接线端子接口,可直接压接0.5-1.5平方毫米的多股铜芯导线,无需额外转接端子排,减少柜内布线的转接节点。板上16路继电器采用双列对称排布,每路继电器旁对应设置状态指示用红色发光二极管与续流保护二极管,继电器引脚与板面走线采用波峰焊工艺固定,单路继电器触点容量可覆盖常规DC24V、AC220V的中小功率负载驱动需求,每路通道的输入输出回路均做了铺地隔离处理,避免相邻通道间的信号串扰,板基采用1.6mm厚度的FR-4环氧玻纤板,铜箔厚度满足16路同时满负载导通时的载流要求,板面边缘预留了3个直径3.2mm的安装固定孔,可配合铜柱直接固定在机箱安装梁或绝缘安装板上,安装孔位的中心距适配常规19英寸工控机箱的副板安装尺寸。设计过程中优先考虑了现场运维的便利性,继电器采用通用工业级直插封装,损坏后可直接插拔更换,无需拆焊整个板卡,接线端子旁预留了丝印位号标识区域,可对应标注每路通道的外接设备编号,降低现场接线的错接概率,板卡整体的外形长宽尺寸适配标准3U高度的工控插卡规格,插入机箱后不会与相邻槽位的板卡产生结构干涉,板面最高器件为顶部的欧式接插件,高度控制在18mm以内,满足机箱内部的层间间距要求。在信号回路设计上,每路输入通道都预留了RC滤波焊盘位置,可根据现场的电磁干扰情况选焊滤波元件,适配强电磁干扰的工业车间使用场景,输出端的触点回路与板上的控制回路之间通过继电器本身的电磁结构实现电气隔离,隔离耐压满足工业级设备的常规绝缘要求,可直接驱动电磁阀、接触器线圈、指示灯等常见工控负载,无需额外增加中间继电器。
